Genel Bakış

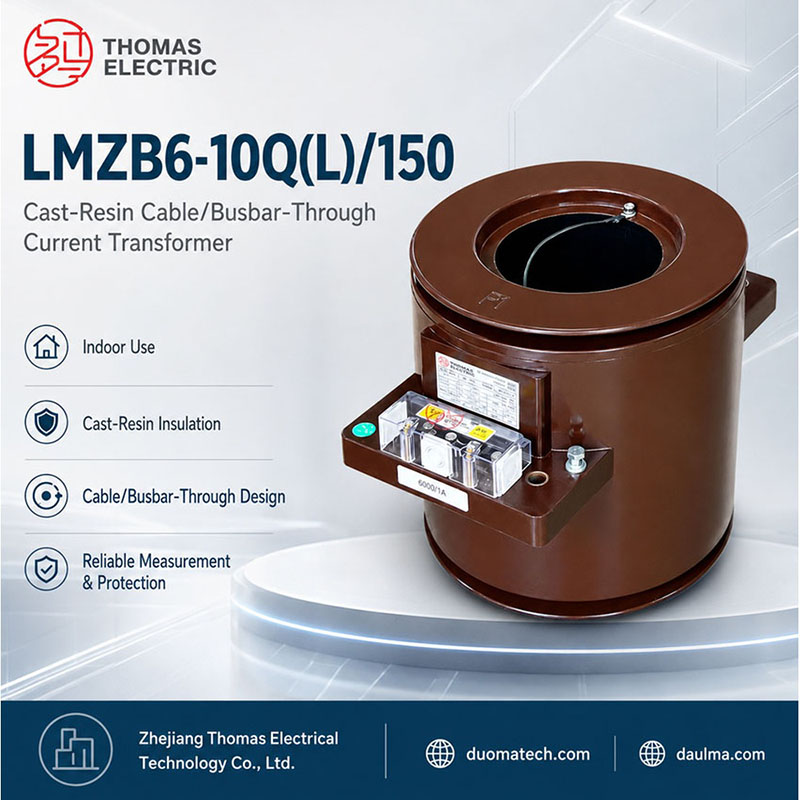

LMZB6-10Q(L)/150, 10kV, 11kV ve 12kV orta gerilimli iç mekan anahtarlama sistemleri için tasarlanmış, tamamen kapalı, epoksi döküm izolasyonlu bir akım transformatörüdür. Primer kabloları veya bara iletkenlerini barındıran içi boş geçiş penceresi yapısına sahiptir; manyetik çekirdek ve sekonder sargılar, üstün yalıtım ve mekanik dayanıklılık için yüksek kaliteli epoksi reçinesi ile tamamen kapsüllenmiştir.
Bu transformatör, hem ölçüm (0.2S/0.5) hem de koruma (5P10 ila 5P30) doğruluk sınıflarını desteklemekte olup; 50Hz veya 60Hz AC enerji sistemlerinde akım ölçümü, enerji sayaçlaması, besleme hattı izleme ve röle koruması uygulamaları için uygundur. Güvenilir performans ve uzun süreli kararlılığın kritik olduğu iç mekan anahtarlama uygulamalarında standart gereksinimlere uygundur.
Ana Teknik Değerler Özeti
| Parametre | Değer |
|---|---|
| Gerilim sınıfı | 10kV / 11kV / 12kV |
| Yalıtım seviyesi | 12/42/75kV |
| Anma frekansı | 50Hz / 60Hz |
| Anma primer akımı | 1500A – 5000A |
| Anma sekonder akımı | 5A veya 1A |
| Ölçüm doğruluğu | 0.2S, 0.5 |
| Koruma doğruluğu | 5P10, 5P15, 5P20, 5P25, 5P30 |
| Yalıtım malzemesi | Epoksi döküm |
| Kurulum tipi | İç mekan, sabit anahtarlama hücresi |
| Primer iletken | Kablo veya bara geçirme |
| Sekonder terminaller | Dış terminal kutusu |
| Yapı | Tamamen kapalı, içi boş açıklık |
Model Tanımı
- L: Akım transformatörü
- M: Bara / kablo geçirme yapısı
- Z: Epoksi reçinesi döküm izolasyon
- B: Koruma sınıfı konfigürasyonu mevcuttur
- 6: Tasarım sıra kodu
- 10: Anma gerilim sınıfı: 10kV
- Q(L): Takviyeli / boyutsal varyant referansı
- 150: Kablo/bara geçirme kurulumu için açıklık veya yapısal boyut referansı
Yapı

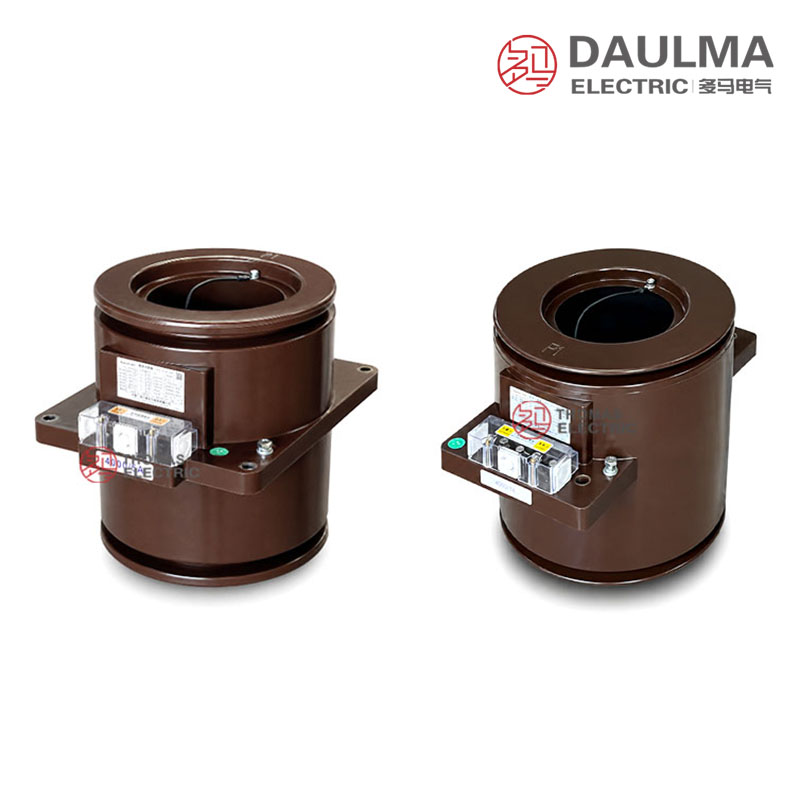

LMZB6-10Q(L)/150, kare montaj tabanlı ve 150 tipi kablo veya bara geçişi için merkezde içi boş açıklığı olan sağlam silindirik epoksi döküm gövdeye sahiptir. Manyetik çekirdek ve sekonder sargılar, mükemmel dielektrik dayanım, nem direnci ve mekanik bütünlük sağlayacak şekilde reçine matrisi içinde tamamen kapsüllenmiştir. Dışarıya açılan sekonder terminal kutusu, ana ünitenin sökülmesine gerek kalmadan kablaj, muayene ve bakım işlemleri için net erişim imkânı sunar. Bu yapı, yer kısıtlaması, termal kararlılık ve uzun süreli güvenilirliğin kritik olduğu sabit iç mekan anahtarlama hücre kurulumları için optimize edilmiştir.
Teknik parametreler
Çalışma Koşulları
- Kurulum yeri: iç mekan orta gerilim anahtarlama hücresi
- Anma gerilimi: proje onayıyla 10kV, 11kV ve 12kV sınıf sistemler
- Anma frekansı: 50Hz / 60Hz
- Ortam sıcaklığı: -25°C ila +40°C
- Kurulum ortamı: şiddetli titreşim, aşındırıcı gaz, patlayıcı ortam, iletken toz, ağır kirlilik ve anormal yoğuşmadan arınmış olmalıdır.
- Özel işletme koşulları: yüksek irtifa, kıyı bölgesi, nemli veya ağır kirlilikli ortamlar için siparişten önce teknik onay önerilir.
Teknik Parametreler
LMZB6-10Q(L)/150, iç mekan 10kV sınıf sistemler için tasarlanmış epoksi döküm akım transformatörüdür; anma yalıtım seviyesi 12/42/75kV’dır. -25°C ila +40°C ortam sıcaklığı aralığında çalışır ve GB20840.1-2010, GB20840.2-2014 ve IEC61869-2:2012 standartlarına uygundur. Cihaz, 1500A ila 5000A primer akımlarını ve 1A veya 5A sekonder akımlarını destekler; ölçüm ve koruma uygulamaları için çoklu doğruluk sınıfı kombinasyonları sunar.
| Anma Akım Oranı (A) |
Doğruluk Sınıfı Kombinasyonu |
Anma Çıkış (VA) |
Doğruluk Sınıfı Kombinasyonu |
Anma Çıkış (VA) |
Toplam Yükseklik (mm) |
|---|---|---|---|---|---|
| 1500/5 | 0.2S/5P15 0.2S/5P20 0.2S/5P25 0.2S/5P30 |
15/40 15/30 15/15 15/20 |
0.5/5P15 0.5/5P20 0.5/5P25 0.5/5P30 |
20/40 20/30 20/15 20/20 |
310 |
| 2000/5 | 0.2S/5P15 0.2S/5P20 0.2S/5P20 0.2S/5P30 |
15/50 15/30 15/20 15/30 |
0.5/5P15 0.5/5P20 0.5/5P25 0.5/5P30 |
20/50 20/30 20/20 20/30 |
|
| 3000/5 | 0.2S/5P15 0.2S/5P20 0.2S/5P20 0.2S/5P30 |
20/50 20/30 20/20 20/30 |
0.5/5P15 0.5/5P20 0.5/5P25 0.5/5P30 |
30/50 30/30 30/20 30/30 |
|
| 4000/5 | 0.2S/5P15 0.2S/5P20 0.2S/5P20 0.2S/5P30 |
30/50 30/30 30/20 30/30 |
0.5/5P15 0.5/5P20 0.5/5P25 0.5/5P30 |
40/50 40/30 40/20 40/30 |
|
| 5000/5 | 0.2S/5P15 0.2S/5P20 0.2S/5P20 0.2S/5P30 |
30/60 30/30 30/20 30/30 |
0.5/5P15 0.5/5P20 0.5/5P25 0.5/5P30 |
40/60 40/30 40/20 40/30 |
| Anma Akım Oranı (A) |
Doğruluk Sınıfı Kombinasyonu |
Anma Çıkış (VA) |
Doğruluk Sınıfı Kombinasyonu |
Anma Çıkış (VA) |
Toplam Yükseklik (mm) |
|---|---|---|---|---|---|
| 1500/5 | 0.2S/5P15/5P15 0.2S/5P20/5P20 0.2S/5P25/5P25 0.2S/5P30/5P30 |
15/40/40 15/30/30 15/15/15 15/20/20 |
0.5/5P15/5P15 0.5/5P20/5P20 0.5/5P25/5P25 0.5/5P30/5P30 |
20/40/40 20/30/30 20/15/15 20/20/20 |
360 |
| 2000/5 | 0.2S/5P15/5P15 0.2S/5P20/5P20 0.2S/5P25/5P25 0.2S/5P30/5P30 |
15/50/50 15/30/30 15/20/20 15/30/30 |
0.5/5P15/5P15 0.5/5P20/5P20 0.5/5P25/5P25 0.5/5P30/5P30 |
20/50/50 20/30/30 20/20/20 20/30/30 |
|
| 3000/5 | 0.2S/5P15/5P15 0.2S/5P20/5P20 0.2S/5P25/5P25 0.2S/5P30/5P30 |
20/50/50 20/30/30 20/20/20 20/30/30 |
0.5/5P15/5P15 0.5/5P20/5P20 0.5/5P25/5P25 0.5/5P30/5P30 |
30/50/50 30/30/30 30/20/20 30/30/30 |
|
| 4000/5 | 0.2S/5P15/5P15 0.2S/5P20/5P20 0.2S/5P25/5P25 0.2S/5P30/5P30 |
30/50/50 30/30/30 30/20/20 30/30/30 |
0.5/5P15/5P15 0.5/5P20/5P20 0.5/5P25/5P25 0.5/5P30/5P30 |
40/50/50 40/30/30 40/20/20 40/30/30 |
|
| 5000/5 | 0.2S/5P15/5P15 0.2S/5P20/5P20 0.2S/5P25/5P25 0.2S/5P30/5P30 |
30/60/60 30/30/30 30/20/20 30/30/30 |
0.5/5P15/5P15 0.5/5P20/5P20 0.5/5P25/5P25 0.5/5P30/5P30 |
40/60/30 40/30/30 40/20/20 40/30/30 |
| Anma Akım Oranı (A) |
Doğruluk Sınıfı Kombinasyonu |
Anma Çıkış (VA) |
Doğruluk Sınıfı Kombinasyonu |
Anma Çıkış (VA) |
Toplam Yükseklik (mm) |
|---|---|---|---|---|---|
| 1500/1 | 0.2S/5P15 0.2S/5P20 0.2S/5P25 0.2S/5P30 |
15/30 15/20 15/15 15/20 |
0.5/5P15 0.5/5P20 0.5/5P25 0.5/5P30 |
20/30 20/20 20/15 20/20 |
310 |
| 2000/1 | 0.2S/5P15 0.2S/5P20 0.2S/5P20 0.2S/5P30 |
15/40 15/30 15/20 15/30 |
0.5/5P15 0.5/5P20 0.5/5P25 0.5/5P30 |
20/40 20/30 20/20 20/30 |
|
| 3000/1 | 0.2S/5P15 0.2S/5P20 0.2S/5P20 |
20/40 20/25 20/30 |
0.5/5P15 0.5/5P20 0.5/5P25 |
30/40 30/20 30/30 |
|
| 4000/1 | 0.2S/5P15 0.2S/5P20 0.2S/5P20 |
30/40 30/25 30/30 |
0.5/5P15 0.5/5P20 0.5/5P25 |
40/40 40/25 40/30 |
|
| 5000/1 | 0.2S/5P30 | 30/30 | 0.5/5P30 | 40/30 |
| Anma Akım Oranı (A) |
Doğruluk Sınıfı Kombinasyonu |
Anma Çıkış (VA) |
Doğruluk Sınıfı Kombinasyonu |
Anma Çıkış (VA) |
Toplam Yükseklik (mm) |
|---|---|---|---|---|---|
| 1500/1 | 0.2S/5P10/5P10 0.2S/5P15/5P15 0.2S/5P20/5P20 |
10/40/40 10/25/25 10/15/15 |
0.5/5P10/5P10 0.5/5P15/5P15 0.5/5P20/5P20 |
15/40/40 15/25/25 15/15/15 |
360 |
| 2000/1 | 0.2S/5P10/5P10 0.2S/5P15/5P15 0.2S/5P20/5P20 |
10/50/50 10/30/30 10/30/30 |
0.5/5P10/5P10 0.5/5P15/5P15 0.5/5P20/5P20 |
15/50/50 15/30/30 15/30/30 |
|
| 3000/1 | 0.2S/5P10/5P10 0.2S/5P15/5P15 0.2S/5P20/5P20 |
10/50/50 10/30/30 10/30/30 |
0.5/5P10/5P10 0.5/5P15/5P15 0.5/5P20/5P20 |
15/50/50 15/30/30 15/30/30 |
|
| 4000/1 | 0.2S/5P10/5P10 0.2S/5P15/5P15 0.2S/5P20/5P20 |
15/50/50 15/30/30 30/30/30 |
0.5/5P10/5P10 0.5/5P15/5P15 0.5/5P20/5P20 |
20/50/50 20/30/30 30/30/30 |
|
| 5000/1 | 0.2S/5P20/5P20 | 10/30/30 | 0.5/5P20/5P20 | 15/30/30 |
Kurulum ve kablo bağlantısı
Dış Boyutlar
LMZB6-10Q(L)/150, kablo veya bara iletkenlerini barındırmak üzere 150 mm açıklığa sahiptir. Toplam yükseklik, montaj deliği pozisyonları, faz-toprak mesafesi ve terminal kutusu yönü gibi temel boyutlar, anahtarlama hücresi yerleşim planıyla uyumlu olmalıdır. Dolap imalatından önce her zaman onaylı dış boyut çizimine başvurun.
Seçim ve sık sorulan sorular
Seçim Rehberi
- Tam izoleli bara grubunun veya kabloların, mekanik, termal ve faz/toprak mesafeleriyle birlikte 150 mm’lik açıklığa uygunluğunu teyit edin.
- Maksimum sürekli akım, sıcaklık artışı ve sistem arıza yüküne göre 1500A, 2000A, 3000A, 4000A veya 5000A değerlerinden seçim yapın.
- 1A veya 5A seçin ve dört sargıyı 0.2S ölçüm, 0.5 ölçme ve iki adet 5P ana/yedek koruma devresine atayın.
- 5P10–5P25 arasından seçim yapın ve cosφ 0.8’de tam dört değerli 10VA–60VA yük çizelgesini doğrulayın.
- 310/360 mm gövde varyantını, 294 mm montaj genişliğini, iletken merkezlenmesini, terminal kutusu yönünü, destek ve topraklamayı onaylayın.
Sık Sorulan Sorular
S1: Bu epoksi döküm akım transformatörü dış mekanda kurulabilir mi?
Hayır, yalnızca iç mekan orta gerilim anahtarlama hücreleri için tasarlanmıştır. Kurulum ortamı şiddetli titreşim, aşındırıcı gazlar ve iletken tozdan arınmış olmalıdır. Dış mekan alternatifleri için bizimle iletişime geçin.
S2: Koruma uygulamaları için hangi doğruluk sınıfları mevcuttur?
Hem ölçüm hem de koruma için çoklu doğruluk sınıfı kombinasyonları desteklenmektedir. Belirli koruma sınıfı değerleri, 1500A ila 5000A arasındaki primer akım seçimine bağlıdır. Kesin konfigürasyon için tek hat şemanızı paylaşın.
S3: Bu 10kV akım transformatörünün anma yalıtım seviyesi nedir?
Anma yalıtım seviyesi 12/42/75kV’dır. 10kV sınıf sistemler için GB20840 ve IEC61869-2 standartlarına uygundur. Sistem geriliminizi teklif aşamasında mutlaka belirtin.
S4: Yüksek irtifa veya kıyı bölgeleri için nasıl sipariş verilir?
Özel işletme koşulları için siparişten önce teknik onay alınması gerekir. Yüksek irtifa, kıyı bölgesi veya ağır kirlilik koşulları için tasarımı özelleştirebiliriz. Sahada geçerli koşullarınızı mühendislik ekibimize gönderin.
S5: Bu akım transformatörü hangi standartlara uygundur?
LMZB6-10Q(L)/150, GB20840.1-2010, GB20840.2-2014 ve IEC61869-2:2012 standartlarına uygundur. Fabrika test kapsamı ve tip test sertifikaları teyide tabidir. Detaylı uyumluluk belgeleri için satış ekibimizle iletişime geçin.
S6: LMZB6-10Q(L)/150 epoksi döküm akım transformatörü genellikle nerede kullanılır?
Genellikle iç mekan 10kV, 11kV ve 12kV orta gerilim anahtarlama hücrelerinde kullanılır. Epoksi döküm tasarım, 1500A ila 5000A primer akımlarını ve 1A veya 5A sekonder çıkışlarını destekler. Tam uygulama gereksinimlerinizi üretici temsilcilerimizle teyit edin.
Sıkça Sorulan Sorular
Q1: Bu 10kV akım transformatörü 11kV sistemlerde kullanılabilir mi?
Evet, proje onayına tabidir. 10kV, 11kV ve 12kV iç mekan anahtarlama hücrelerinde çalışabilir. Sistem gerilimini fabrika doğrulaması için belirtiniz.
Q2: Fatura ölçümleri için hangi doğruluk sınıfı tercih edilmelidir?
Ticari ölçümler için 0.2S sınıfını seçiniz. IEC 61869-2 standardına uygun olarak anma akımının %5-120’si aralığında hassas ölçüm sağlar. Detaylar için iletişime geçin.
Q3: Epoksi döküm trafo iç mekanda nasıl monte edilmelidir?
Sadece iç mekan anahtarlama hücrelerinde, -25°C ile +40°C arasında monte edilmelidir. Aşındırıcı gaz, patlayıcı ortam ve iletken tozdan arındırılmış bir kurulum alanı sağlayınız.
Q4: Ne kadar primer akım oranı standart olarak desteklenir?
1500A ile 5000A arası primer akımlar ile 1A veya 5A sekonder akımlar desteklenir. Çoklu doğruluk sınıfı kombinasyonları sunulmaktadır. Sipariş öncesi teknik onay alınız.
Q5: LMZB6-10Q(L)/150 modeli ne amaçla ve hangi standartlarda üretilir?
İç mekan orta gerilim anahtarlama hücrelerinde ölçüm ve koruma amacıyla üretilmiştir. GB20840 ve IEC61869-2 standartlarına tam uyumludur. Teknik şartnameyi inceleyiniz.
Q6: Yüksek irtifa gibi özel koşullar için neden teknik onay alınmalıdır?
Yüksek irtifa, nemli veya ağır kirlilikli ortamlar cihazın yalıtım ve termik performansını etkileyebilir. Bu koşullar için siparişten önce fabrikamızdan özel teknik onay alınız.
