نظرة عامة
سلسلتا LA-10Q وLAZB-10Q هما محولا تيار مسبوكان براتنج الإيبوكسي، مصممان للتركيب الجداري الداخلي في أنظمة التوزيع 10 كيلوفولت التي تعمل بتردد 50 هرتز أو 60 هرتز. توفر هذه المحولات عزلًا جلفانيًّا بين الدوائر الأولية والثانوية مع إعطاء تيار ثانوي قياسي مقداره 5 أمبير يتناسب مع التيار الأولي المُقاس. ويمكن تكوين الموصل الأولي كلفة واحدة أو عدة لفات أو كشريط موصل (busbar) لتلبية تخطيطات معدات التبديل المختلفة.
مصنوعة من نوى فولاذ سيليكون عالي الجودة ومغلفة بالكامل براتنج إيبوكسي مقاوم للرطوبة، مما يضمن أداءً موثوقًا في البيئات ذات الرطوبة العالية والتلوث الخفيف، ما يجعلها مثالية للتطبيقات الصناعية ومرافق الطاقة التي تتطلب قياسًا دقيقًا وحمايةً قوية.
ملخص المواصفات الرئيسية
| البند | المواصفة |
|---|---|
| فئة جهد النظام | 10 كيلوفولت، معدات توزيع داخلية |
| التردد المقنن | 50 هرتز قياسي، 60 هرتز حسب الطلب |
| مدى التيار الأولي | 5 أمبير : 400 أمبير (مدى مخصص متاح) |
| التيار الثانوي المقنن | 5 أمبير |
| فئات الدقة | 0.2/10P10، 0.5/10P10، 10P15 (فئات أخرى حسب الطلب) |
| الحمل المقنن لكل نواة | 10 فولت أمبير (للقياس)، 15 فولت أمبير (للحماية) |
| مستوى العزل | 12/42/75 كيلوفولت |
| التفريغ الجزئي | < 20 بيكومتر (عند 1.2 Ur) |
| التيار الحراري Ith | حتى 30 كيلوأمبير/1 ثانية |
| التيار الديناميكي Idyn | حتى 54 كيلوأمبير |

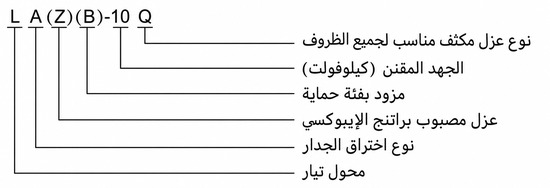

ترميز الموديل
- L: محول تيار (CT)
- A: نوع اختراق الجدار
- (Z): معزول براتنج الإيبوكسي (اختياري)
- (B): يحتوي على فئة حماية (اختياري)
- -10: الجهد المقنن: 10 كيلوفولت
- Q: نوع عزل مكثف / عزل مناسب لجميع الظروف
البناء

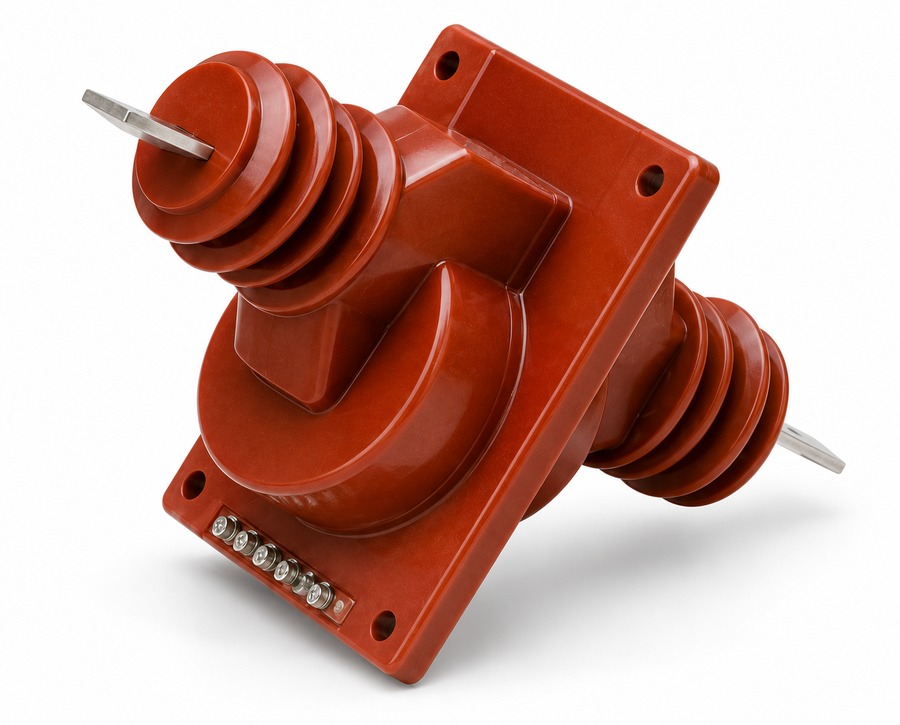

يتميز محولا LA-10Q وLAZB-10Q بهيكل داعم من النوع الجداري المخترق، مع صب كامل براتنج الإيبوكسي يدمج الموصل الأولي، واللف الثانوي، والنواة المغناطيسية الحلزونية في وحدة واحدة متينة. ويوفّر هذا التصميم عزلًا كهربائيًّا متفوقًا، ومقاومة ممتازة للرطوبة، وقوة ميكانيكية عالية. كما أن السطح ذا المسافة الزحفية العالية والهيكل المغلق يجعل المحولات مناسبة للتشغيل في البيئات الداخلية الرطبة والمعرضة للتلوث الخفيف.
تمتد الأطراف الأولية (P1، P2) عبر غلاف الاختراق للاتصال بشريط الموصل أو البراغي، بينما تقع الأطراف الثانوية (S1، S2) بشكل مريح عند القاعدة للتمديد الكهربائي. ويتم وضع علامات القطبية بوضوح لضمان التركيب الصحيح، وتقلل نواة فولاذ السيليكون عالية الجودة من خسائر المغنطة وتحسّن دقة القياس.
المعطيات التقنية
ظروف التشغيل
- الارتفاع: ≤ 1000 متر فوق مستوى سطح البحر؛ تتطلب الارتفاعات الأعلى استشارة فنية.
- درجة حرارة المحيط: -5°م إلى +40°م.
- الرطوبة النسبية: ≤ 85% عند 20°م.
- البيئة: خالية من الغازات المسببة للتآكل أو التلوث الشديد أو التلوث الكيميائي.
- مستوى التلوث: مناسبة للبيئات ذات الرطوبة العالية والتلوث الخفيف.
- مقاومة الاهتزاز: تتحمل الوحدات المثبتة بشكل صحيح الصدمات والاهتزازات الطبيعية أثناء تشغيل معدات التبديل.
البيانات الفنية
| التيار الأولي المقنن (أمبير) |
تركيبة فئة الدقة |
الخرج المقنن (فولت أمبير) |
التيار الحراري Ith (كيلوأمبير/1 ثانية) |
التيار الديناميكي Idyn (كيلوأمبير) |
|---|---|---|---|---|
| 5:100 | 0.2 / 10P10 أو 0.5 / 10P10 | 10 / 15 | 0.5 | 0.8 |
| 10 / 5 | 0.2 / 10P10 | 10 / 15 | 0.9 | 1.6 |
| 20 / 5 | 0.5 / 10P10 | 10 / 15 | 1.8 | 3.2 |
| 50 / 5 | 10P15 | 15 | 4.5 | 8.0 |
| 100 / 5 | 10P15 | 15 | 9.0 | 16.0 |
| 200 / 5 | 10P15 | 15 | 18.0 | 26.0 |
| 400 / 5 | 10P15 | 15 | 30.0 | 54.0 |
التركيب والتوصيلات
مخطط التركيب
تم تصميم محولات التيار LA-10Q وLAZB-10Q للتركيب الآمن عبر الجدار في لوحات معدات التبديل الداخلية. يتطلب التركيب محاذاة الفتحة المخصصة في جدار لوحة التبديل، يليها التثبيت بالبراغي باستخدام ثقوب التثبيت المتوفرة. تتصل الموصلات الأولية عبر شريط الموصل أو الأطراف الملولبة حسب المتغير المختار، بينما يتم توجيه التمديدات الثانوية من أطراف القاعدة إلى الأجهزة أو المرحلات المتصلة.
الأبعاد الخارجية
| البعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | 220 |
| عرض الشفة | 180 |
| سماكة الجدار | 30 |
| القطر الداخلي للغلاف (Φ) | 35 |
| تباعد ثقوب التركيب | 150 × 150 |
| حجم كتلة الأطراف الثانوية | 40 × 25 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد مما إذا كان المطلوب هو LA-10Q أو LAZB-10Q. العنوان يحذف Q من LAZB بينما النص يحتويها؛ تحقق من متغير العزل المعزز الدقيق ونوع الاتصال الأولي في الرسم المعتمد.
- اختر نسبة ووظيفة موثقة. تسرد صفوف التيارات المنخفضة تركيبات قياس/حماية مثل 0.2/10P10 أو 0.5/10P10، بينما تسرد صفوف 50/5 أمبير–400/5 أمبير فئة الحماية 10P15 فقط.
- لا تعتمد على إدخال “5:100” التالف. تأكد مما إذا كان يمثل مدى تيار أو خطأ تنسيقي، واستخدم نسبة أولية/5 أمبير صريحة في الطلب ولوحة الاسم.
- تحقق من الحمل وتحمل العطل حسب الإصدار. استخدم 10 فولت أمبير للنوى المخصصة للقياس و15 فولت أمبير للحماية، ثم تحقق من التيارات الحرارية والديناميكية لمدة ثانية واحدة مقابل دراسة النظام.
- اعتمد تفاصيل العزل وواجهة الجدار. تأكد من 12/42/75 كيلوفولت، حد التفريغ الجزئي، فئة الرطوبة/التلوث، ارتفاع 220 مم، شفة 180 مم، مرجع جدار 30 مم، فتحة Ø35 مم، ومسافات ثقوب 150 × 150 مم والأطراف.
الأسئلة الشائعة
Q1: هل يمكن تركيب محولات التيار LA-10Q في المناطق الساحلية الرطبة؟
نعم، تتحمل البيئات ذات الرطوبة العالية والتلوث الخفيف. تعمل بدرجة حرارة محيطة من -5 إلى +40 مئوية ورطوبة نسبية تصل إلى 85%. يُرجى التأكد من خلو الموقع من الغازات المسببة للتآكل.
Q2: أي فئة دقة مناسبة لعدادات القياس التجاري؟
اختر فئة الدقة 0.2 لتطبيقات القياس التجاري الدقيقة. تتوفر هذه الفئة مع تيارات أولية مقننة تبدأ من 5 أمبير وحتى 10 أمبير. تواصل مع المصنع لتأكيد معايرة الخرج المقنن.
Q3: ما هو التيار الحراري المقنن لنسبة التحويل 100/5؟
يبلغ التيار الحراري 9.0 كيلو أمبير/ثانية والتيار الديناميكي 16.0 كيلو أمبير. تتحمل الوحدة الصدمات الطبيعية أثناء تشغيل معدات التبديل. تأكد من مطابقة بيانات القصر القصير مع مواصفات لوحة التوزيع.
Q4: هل تتطلب التركيبات على ارتفاعات عالية تعديلات في التصميم؟
التصميم القياسي مخصص لارتفاعات تصل إلى 1000 متر فوق مستوى سطح البحر. للتركيبات في المناطق المرتفعة، يتطلب الأمر استشارة فنية وتعديلات خاصة. يرجى التواصل معنا لتأكيد المواصفات الفنية.
Q5: ما هي اختبارات المصنع المعتمدة قبل شحن محولات LAZB-10Q؟
تخضع المحولات لاختبارات روتينية قياسية لضمان جودة راتنج الإيبوكسي والأداء الكهربائي. تفاصيل بروتوكول الاختبار وشهادات المعايرة تخضع للتأكيد حسب طلب العميل. يُرجى التواصل مع المبيعات للحصول على وثائق الاختبار.
Q6: في أي نوع من لوحات التوزيع تُستخدم محولات LA-10Q؟
تُصنف هذه المحولات من راتنج الإيبوكسي للاستخدام الداخلي في معدات التبديل. تتوافق مع البيئات ذات مستوى التلوث الخفيف والرطوبة العالية. استشر المهندس المختار لتحديد ملاءمة التطبيق لمشروعك.
Q7: كيف يتم تحديد الحمل المقنن المناسب لدائرة الحماية؟
يتراوح الخرج المقنن بين 10 و15 فولت أمبير حسب فئة الدقة المختارة. يجب ألا يتجاوز الحمل الفعلي في دائرة الحماية الخرج المقنن لضمان دقة التشغيل. راجع كتيب التوصيات الفنية للتأكيد.
