Descripción general
Las series LA-10Q y LAZB-10Q son transformadores de corriente moldeados en resina epoxi, diseñados para instalación interior tipo atravesamiento de pared en sistemas de distribución de 10 kV que operan a 50 Hz o 60 Hz. Estos transformadores proporcionan aislamiento galvánico entre los circuitos primario y secundario, entregando una corriente secundaria normalizada de 5 A proporcional a la corriente primaria medida. Su conductor primario puede configurarse como una sola espira, múltiples espiras o como barra colectora (busbar) para adaptarse a diversas disposiciones de celdas.
Fabricados con núcleos de acero al silicio de alta calidad y completamente encapsulados en resina epoxi resistente a la humedad, estas unidades garantizan un rendimiento fiable en entornos con alta humedad y ligera contaminación, siendo ideales para aplicaciones industriales y de servicios públicos que requieren medición precisa y protección robusta.
Resumen de características principales
| Ítem | Especificación |
|---|---|
| Clase de tensión del sistema | 10 kV, equipos de distribución interior |
| Frecuencia nominal | 50 Hz estándar, 60 Hz bajo pedido |
| Rango de corriente primaria | 5 A : 400 A (rangos personalizados disponibles) |
| Corriente secundaria nominal | 5 A |
| Clases de exactitud | 0.2/10P10, 0.5/10P10, 10P15 (otras bajo pedido) |
| Carga nominal por núcleo | 10 VA (medición), 15 VA (protección) |
| Nivel de aislamiento | 12/42/75 kV |
| Descarga parcial | < 20 pC (a 1.2 Ur) |
| Corriente térmica Ith | Hasta 30 kA/1 s |
| Corriente dinámica Idyn | Hasta 54 kA |
Designación del modelo
- L: Transformador de corriente (TC)
- A: Tipo atravesamiento de pared
- (Z): Aislamiento en resina fundida (opcional)
- (B): Con clase de protección (opcional)
- -10: Tensión nominal: 10 kV
- Q: Tipo de aislamiento intensivo / aislamiento para todas las condiciones
Construcción

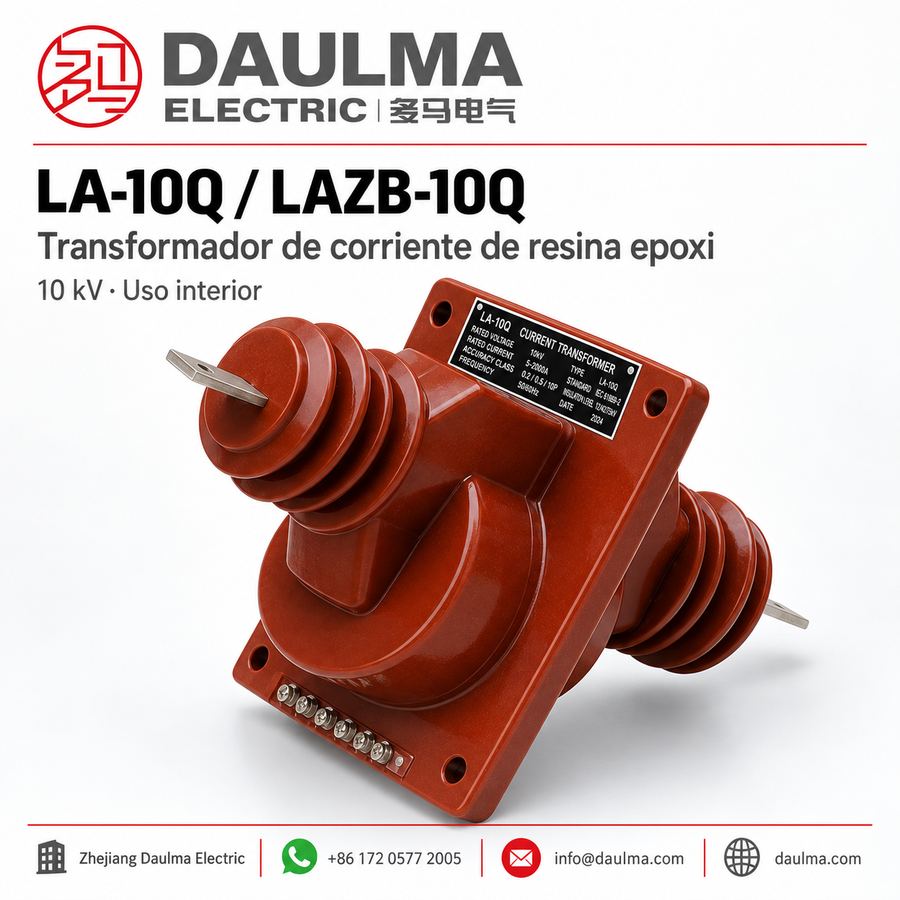

Los modelos LA-10Q y LAZB-10Q presentan una estructura tipo soporte con atravesamiento de pared, completamente encapsulada en resina epoxi, integrando el conductor primario, el devanado secundario y el núcleo magnético toroidal en una única unidad robusta. Este diseño ofrece aislamiento eléctrico superior, excelente resistencia a la humedad y alta resistencia mecánica. La superficie de alta línea de fuga y la construcción sellada hacen que los transformadores sean aptos para operar en ambientes interiores húmedos y ligeramente contaminados.
Los terminales primarios (P1, P2) atraviesan la bujía de pared para conexiones mediante barra colectora o pernos, mientras que los terminales secundarios (S1, S2) se ubican convenientemente en la base para el cableado. La polaridad está claramente marcada para garantizar una instalación correcta, y el núcleo de acero al silicio de alta calidad minimiza las pérdidas por magnetización y mejora la exactitud de medición.
Parámetros técnicos
Condiciones de servicio
- Altitud: <= 1000 m sobre el nivel del mar; para mayores altitudes se requiere consulta previa.
- Temperatura ambiente: -5 °C a +40 °C.
- Humedad relativa: <= 85 % a 20 °C.
- Ambiente: Libre de gases corrosivos, contaminación química o contaminación severa.
- Nivel de contaminación: Apto para ambientes con alta humedad y ligera contaminación.
- Resistencia a vibraciones: Las unidades correctamente montadas soportan choques y vibraciones normales en la operación de celdas.
Datos técnicos
| Corriente primaria nominal (A) |
Combinación de clase de exactitud |
Potencia nominal (VA) |
Corriente térmica Ith (kA/1 s) |
Corriente dinámica Idyn (kA) |
|---|---|---|---|---|
| 5:100 | 0.2 / 10P10 o 0.5 / 10P10 | 10 / 15 | 0.5 | 0.8 |
| 10 / 5 | 0.2 / 10P10 | 10 / 15 | 0.9 | 1.6 |
| 20 / 5 | 0.5 / 10P10 | 10 / 15 | 1.8 | 3.2 |
| 50 / 5 | 10P15 | 15 | 4.5 | 8.0 |
| 100 / 5 | 10P15 | 15 | 9.0 | 16.0 |
| 200 / 5 | 10P15 | 15 | 18.0 | 26.0 |
| 400 / 5 | 10P15 | 15 | 30.0 | 54.0 |
Instalación y cableado
Diagrama de instalación
Los transformadores de corriente LA-10Q y LAZB-10Q están diseñados para montaje seguro tipo atravesamiento de pared en paneles de celdas interiores. La instalación requiere alineación con la abertura designada en la pared del equipo, seguida del atornillado mediante los orificios de fijación provistos. Los conductores primarios se conectan mediante barra colectora o terminales atornillados según la variante seleccionada, mientras que el cableado secundario se deriva desde los terminales de la base hacia los instrumentos o relés conectados.
Dimensiones exteriores
| Dimensión | Valor (mm) |
|---|---|
| Altura total | 220 |
| Ancho de brida | 180 |
| Espesor de pared | 30 |
| Diámetro interior de la bujía (Φ) | 35 |
| Separación de agujeros de montaje | 150 x 150 |
| Tamaño del bloque de terminales secundarios | 40 x 25 |
Selección y preguntas frecuentes
Guía de selección
- Confirme si se requiere LA-10Q o LAZB-10Q. El título omite la Q en LAZB, mientras que el cuerpo la incluye; verifique la variante exacta con aislamiento reforzado y la conexión primaria en el plano aprobado.
- Elija una relación y función documentadas. Las filas de baja corriente indican combinaciones de medición/protección 0.2/10P10 o 0.5/10P10, mientras que las filas de 50/5A–400/5A indican solo protección 10P15.
- No confíe en la entrada corrupta “5:100”. Confirme si representa un rango de corriente o un error de formato, y especifique una relación explícita primario/5A en el pedido y en la placa de características.
- Verifique carga y capacidad ante fallas según versión. Use 10 VA para núcleos de medición aplicables y 15 VA para protección; luego confirme las corrientes térmica y dinámica de 1 segundo frente al estudio del sistema.
- Apruebe los detalles de aislamiento e interfaz de pared. Confirme 12/42/75 kV, límite de descarga parcial, clase de humedad/contaminación, altura de 220 mm, brida de 180 mm, referencia de pared de 30 mm, abertura Ø35, agujeros y terminales de 150 × 150 mm.
Preguntas Frecuentes
Q1: ¿Cómo afecta la altitud a las condiciones de servicio de estos transformadores?
La altitud máxima estándar es de 1000 metros sobre el nivel del mar. Para instalaciones a mayor altitud, se requiere una consulta previa con fábrica para ajustar el diseño.
Q2: ¿Cuál clase de exactitud se recomienda para mediciones de facturación?
Seleccione la combinación de clase 0.2 para aplicaciones de medición precisa y facturación. Esta clase garantiza un error mínimo en las lecturas. Consulte al fabricante para calibración específica.
Q3: ¿Qué corriente térmica soporta el modelo con relación 100/5 A?
El modelo con relación 100/5 A soporta una corriente térmica de 9.0 kA durante 1 segundo. Además, resiste una corriente dinámica de 16.0 kA.
Q4: ¿Se pueden personalizar las relaciones de corriente primaria para proyectos específicos?
Sí, las relaciones de corriente primaria están sujetas a confirmación según los requerimientos del proyecto. Contáctenos con los datos técnicos exactos para evaluar la viabilidad de fabricación.
Q5: ¿Qué certificaciones de fábrica se incluyen antes del envío de los equipos?
Los certificados y reportes de pruebas se emiten según lo acordado en el contrato de compra. Para confirmar los documentos de calibración y pruebas incluidos, contacte a ventas.
Q6: ¿Para qué tipo de celdas de media tensión son aptos estos transformadores?
Están diseñados para celdas de media tensión en interiores con contaminación ligera. Soportan vibraciones normales de operación y no deben instalarse en ambientes con gases corrosivos.
