Обзор
Серии LA-10Q и LAZB-10Q — это литые эпоксидной смолой трансформаторы тока, предназначенные для внутренней сквозной установки в распределительных системах 10 кВ с частотой 50 Гц или 60 Гц. Данные трансформаторы обеспечивают гальваническую изоляцию между первичной и вторичной цепями и выдают стандартизированный вторичный ток 5 А, пропорциональный измеряемому первичному току. Первичный проводник может быть выполнен в виде одновиткового, многовиткового или шинного соединения для адаптации под различные компоновки КРУ.
Изготовленные с использованием высококачественных сердечников из электротехнической стали и полностью залитые влагостойкой эпоксидной смолой, данные устройства обеспечивают надежную работу в условиях повышенной влажности и слабого загрязнения, что делает их идеальными для промышленных и энергетических применений, требующих точного учета и надежной защиты.
Ключевые номинальные параметры
| Параметр | Характеристика |
|---|---|
| Класс напряжения системы | 10 кВ, оборудование для внутренней установки |
| Номинальная частота | 50 Гц (стандартно), 60 Гц (по запросу) |
| Диапазон первичного тока | 5 А : 400 А (нестандартные диапазоны по запросу) |
| Номинальный вторичный ток | 5 А |
| Классы точности | 0,2/10P10, 0,5/10P10, 10P15 (другие по запросу) |
| Номинальная нагрузка на обмотку | 10 В·А (учет), 15 В·А (защита) |
| Уровень изоляции | 12/42/75 кВ |
| Частичные разряды | < 20 пК (при 1,2 Ur) |
| Термический ток Ith | до 30 кА/1 с |
| Динамический ток Idyn | до 54 кА |

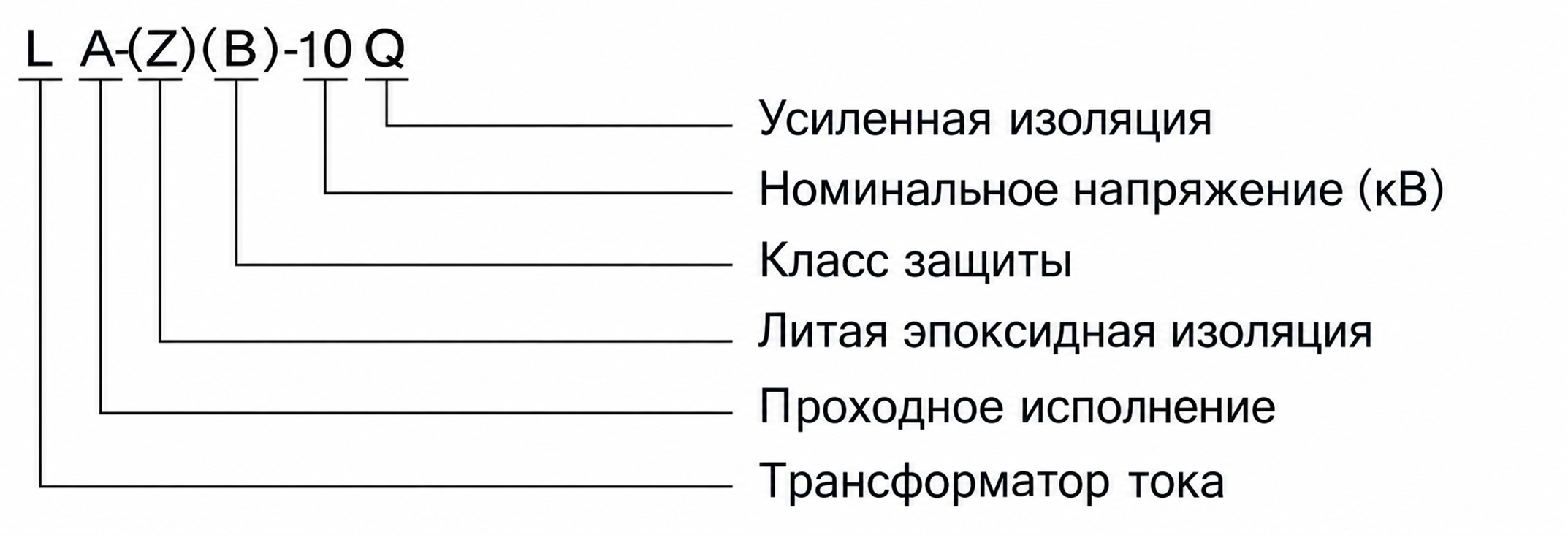

Маркировка моделей
- L: Трансформатор тока (ТТ)
- A: Сквозной тип (проходной через стену)
- (Z): Изоляция из литой эпоксидной смолы (опционально)
- (B): С классом защиты (опционально)
- -10: Номинальное напряжение: 10 кВ
- Q: Тип усиленной изоляции / изоляция для любых условий эксплуатации
Конструкция

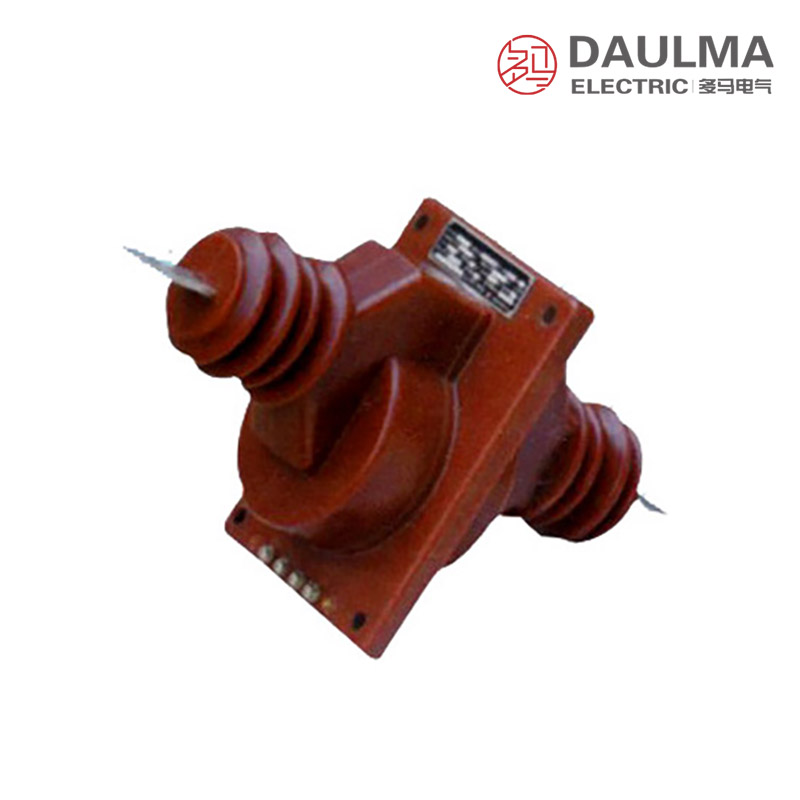

LA-10Q и LAZB-10Q имеют сквозную опорную конструкцию с полной герметизацией в эпоксидной смоле, объединяющую первичный проводник, вторичную обмотку и тороидальный магнитопровод в единый прочный блок. Такая конструкция обеспечивает превосходную электрическую изоляцию, отличную влагостойкость и высокую механическую прочность. Поверхность с увеличенным путем утечки и герметичная конструкция делают трансформаторы пригодными для эксплуатации во влажных и слабозагрязненных помещениях.
Первичные выводы (P1, P2) проходят через проходной изолятор для соединения шинами или болтовыми соединениями, а вторичные выводы (S1, S2) удобно расположены в основании для подключения проводки. Полярность четко обозначена для правильной установки, а высококачественный сердечник из электротехнической стали минимизирует потери намагничивания и повышает точность измерений.
Технические параметры
Условия эксплуатации
- Высота над уровнем моря: ≤ 1000 м; для больших высот требуется консультация.
- Температура окружающей среды: от –5 °C до +40 °C.
- Относительная влажность: ≤ 85 % при 20 °C.
- Окружающая среда: без коррозионных газов, сильного загрязнения или химических примесей.
- Степень загрязнения: пригодно для условий повышенной влажности и слабого загрязнения.
- Устойчивость к вибрации: правильно установленные устройства выдерживают нормальные удары и вибрации при эксплуатации КРУ.
Технические данные
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная мощность (В·А) |
Термический ток Ith (кА/1 с) |
Динамический ток Idyn (кА) |
|---|---|---|---|---|
| 5:100 | 0,2 / 10P10 или 0,5 / 10P10 | 10 / 15 | 0,5 | 0,8 |
| 10 / 5 | 0,2 / 10P10 | 10 / 15 | 0,9 | 1,6 |
| 20 / 5 | 0,5 / 10P10 | 10 / 15 | 1,8 | 3,2 |
| 50 / 5 | 10P15 | 15 | 4,5 | 8,0 |
| 100 / 5 | 10P15 | 15 | 9,0 | 16,0 |
| 200 / 5 | 10P15 | 15 | 18,0 | 26,0 |
| 400 / 5 | 10P15 | 15 | 30,0 | 54,0 |
Установка и подключение
Схема установки
Трансформаторы тока LA-10Q и LAZB-10Q предназначены для надежного сквозного монтажа в панелях КРУ внутренней установки. Установка требует совмещения с предусмотренным отверстием в стенке КРУ с последующим креплением болтами через монтажные отверстия. Первичные проводники подключаются через шины или болтовые выводы в зависимости от выбранного исполнения, а вторичная проводка подводится от выводов в основании к подключаемым приборам или реле.
Габаритные размеры
| Размер | Значение (мм) |
|---|---|
| Общая высота | 220 |
| Ширина фланца | 180 |
| Толщина стены | 30 |
| Внутренний диаметр проходного изолятора (Φ) | 35 |
| Шаг монтажных отверстий | 150 × 150 |
| Размер клеммной колодки вторичной обмотки | 40 × 25 |
Подбор и частые вопросы
Руководство по выбору
- Уточните, требуется ли LA-10Q или LAZB-10Q. В заголовке отсутствует «Q» у LAZB, тогда как в тексте оно указано; сверьтесь с утвержденным чертежом по конкретному варианту с усиленной изоляцией и типом первичного соединения.
- Выберите задокументированное передаточное отношение и функцию. Для малых токов указаны комбинации классов точности 0,2/10P10 или 0,5/10P10 (учет/защита), а для рядов 50/5 А–400/5 А — только защита 10P15.
- Не полагайтесь на некорректную запись «5:100». Уточните, обозначает ли она диапазон токов или является ошибкой форматирования, и указывайте явное отношение первичного/5 А в заказе и на шильдике.
- Проверьте нагрузку и токи КЗ для выбранной версии. Используйте 10 В·А для измерительных обмоток и 15 В·А для защиты, затем сверьте указанные термические и динамические токи с данными системного расчета.
- Утвердите параметры изоляции и интерфейса со стеной. Подтвердите уровень изоляции 12/42/75 кВ, предел частичных разрядов, класс влажности/загрязнения, высоту 220 мм, фланец 180 мм, толщину стены 30 мм, отверстие Ø35 мм, монтажные отверстия 150 × 150 мм и выводы.
Часто задаваемые вопросы
В1: Является ли LAZB-10 тем же самым, что и LAZB-10Q?
На странице имеется несоответствие: в заголовке указано LAZB-10, а в тексте — LAZB-10Q. Уточните, обозначает ли «Q» требуемую конструкцию с усиленной изоляцией и увеличенным путем утечки.
В2: Могут ли версии 50/5 А–400/5 А использоваться для учета?
В таблице для этих строк указан только класс 10P15, что означает режим защиты. Наличие отдельной измерительной обмотки не предполагается, если в утвержденной конфигурации не указаны ее класс и нагрузка.
В3: Что означает запись «5:100» в таблице?
Ее формат неоднозначен и противоречит явным строкам с передаточными отношениями ниже. Запросите исправленную таблицу выбора и указывайте отношения в виде первичный/вторичный ток.
В4: Каковы основные монтажные размеры?
Основные размеры: общая высота 220 мм, ширина фланца 180 мм, толщина стены 30 мм, диаметр проходного изолятора Ø35 мм и шаг монтажных отверстий 150 × 150 мм.
В5: Подходит ли устройство для условий сильного загрязнения или наружной установки?
Подобные заявления не подтверждаются. Применение ограничено влажными и слабозагрязненными помещениями; для условий сильного загрязнения или наружной установки требуется отдельно сертифицированная конструкция.
В6: Почему значения динамического тока не в 2,5 раза выше Ith?
Указанные соотношения различаются и в нескольких строках ниже общепринятого соотношения 2,5. Используйте приведенные значения только после подтверждения их основания (действующее/амплитудное значение) и наличия протокола испытаний для конкретного изделия.
В7: Какое обязательное действие необходимо перед обслуживанием вторичной цепи?
Никогда не размыкайте вторичную цепь при протекании первичного тока. Установите утвержденное закорачивающее соединение, соблюдайте указанный метод заземления и проверьте полярность перед возвратом цепи в эксплуатацию.
Часто задаваемые вопросы
Q1: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется класс 0,2. Он обеспечивает высокую точность измерений в рабочем диапазоне. Уточняйте наличие обмоток с классом 0,2 при оформлении заказа.
Q2: Можно ли устанавливать трансформаторы в неотапливаемых помещениях с высокой влажностью?
Да, устройства подходят для условий повышенной влажности при температуре от –5 до +40 °C. Относительная влажность не должна превышать 85%. Убедитесь в отсутствии коррозионных газов.
Q3: Как проверить термическую и динамическую стойкость для токов 100 А?
Для первичного тока 100 А предельный термический ток составляет 9,0 кА, а динамический — 16,0 кА. Эти параметры гарантируют стойкость при коротких замыканиях. Запросите расчетные данные.
Q4: Подходят ли стандартные модели для эксплуатации на высоте более 1000 метров?
Стандартное исполнение рассчитано на высоту до 1000 м. Для высокогорных регионов требуется специальное исполнение и снижение номинальных параметров. Свяжитесь с отделом продаж для подбора.
Q5: Какие заводские испытания проходят трансформаторы тока перед отгрузкой заказчику?
Каждое изделие проходит стандартный цикл приемо-сдаточных испытаний на заводе. Точный перечень тестов и наличие сертификатов зависят от требований проекта. Запросите протоколы у менеджера.
Q6: В каких типах распределительных устройств применяются модели LA-10Q и LAZB-10Q?
Трансформаторы предназначены для установки в комплектных распределительных устройствах (КРУ) внутренней установки. Они устойчивы к нормальным вибрациям и ударам. Уточняйте габариты для компоновки ячейки.
Q7: Какие комбинации классов точности доступны для вторичных обмоток?
Доступны комбинации 0,2/10P10, 0,5/10P10 и 10P15. Номинальная мощность вторичных обмоток составляет 10 или 15 В·А в зависимости от исполнения. Укажите требуемую комбинацию в опросном листе.
