نظرة عامة
محول التيار LB-10W 10 كيلو فولت المغمور بالزيت هو محول أداة أحادي الطور مصنّف للاستخدام الخارجي، مصمم لقياس التيار بدقة، وقياس الطاقة، وتطبيقات المرحلات الواقية في أنظمة طاقة 10 كيلو فولت بتردد 50 هرتز. صُمم للعمل المستمر حتى 120% من تياره الأولي المقنن، ويقدم أداءً موثوقًا في البيئات الصعبة—من المحطات الفرعية الصناعية إلى شبكات التوزيع الريفية.
يوجد داخل خزان زيت فولاذي متين مملوء بزيت عازل عالي الجودة، ويتميز محول LB-10W بعمليات ترشيح الزيت بالفراغ وحقن الزيت بالفراغ لتعزيز القوة العازلة والكفاءة الحرارية. يتضمن تصميمه المغلق تمامًا غشاءً داخليًا يعزل الزيت عن الهواء الجوي، مما يقلل الأكسدة ويطيل عمر الخدمة. وقد صُنّف للعمل في درجات حرارة محيطة تتراوح بين -25°م و+40°م وعلى ارتفاعات تصل إلى 4000 متر، ويتوافق مع معيار التلوث من الفئة الثانية، ويشمل غطاءً مقاومًا للماء والثلج لتحمل الظروف الخارجية القاسية—مع الحفاظ على ملاءمته الكاملة للاستخدام الداخلي.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| جهد النظام المقنن | 10 كيلو فولت |
| التيار الأولي المقنن | 5–2000 أمبير |
| التيار الثانوي المقنن | 1 أمبير أو 5 أمبير |
| فئة دقة القياس | 0.2، 0.5، 1 |
| فئة دقة الحماية | 5P10، 10P10 |
| عامل الاستقرار الحراري | 187.5 × In (1 ثانية) |
| مستوى العزل | 12/75/185 كيلو فولت |
| نوع التركيب | خارجي (مناسب أيضًا للاستخدام الداخلي) |

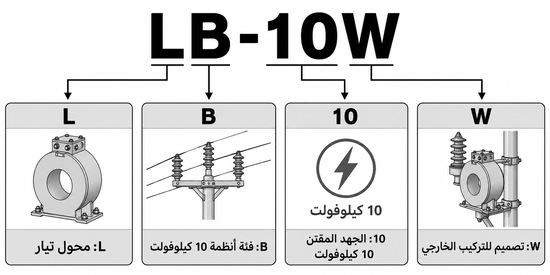

ترميز الموديل
يتبع رمز الموديل «LB-10W» نظام التسمية الموحّد لمحولات التيار:
- L: محول تيار
- B: تعيين فئة الجهد لأنظمة 10 كيلو فولت
- 10: مستوى الجهد المقنن (10 كيلو فولت)
- W: إمكانية التركيب الخارجي (مناسب أيضًا للاستخدام الداخلي)

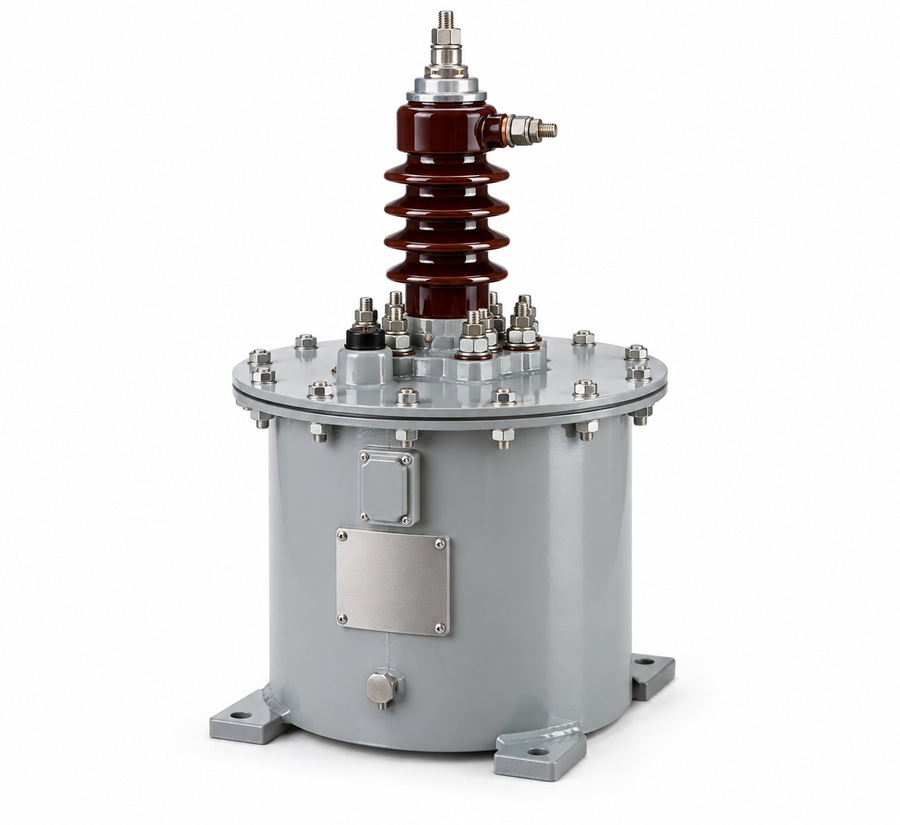

البناء
محول LB-10W هو محول تيار مغمور بالزيت ذاتي التبريد، مبني بخزان زيت فولاذي متين يحتوي على زيت عازل عالي النقاء. يحتوي الخزان على صمام تعبئة الزيت، وفتحة تنفيس لتنظيم الضغط، وغشاء داخلي مرن يحافظ على سلامة الزيت عبر منع تماسه مع الهواء الخارجي—وبالتالي يقلل امتصاص الرطوبة والأكسدة مع مرور الوقت. ويضمن هذا البناء المغلق موثوقية عازلة طويلة الأمد وصيانةً ضئيلة.
تتوفر أربع تكوينات للفائف: نسبة واحدة وملف ثانوي واحد، نسبة واحدة ملفان ثانويان، نسبتان ملف ثانوي واحد، ونسبتان ملفان ثانويان. وتتوافق علامات الأطراف مع معايير IEC والمعايير الوطنية: تُسمى الأطراف الأولية P1 وP2؛ بينما تُسمى الأطراف الثانوية S1/S2 للوحدات ذات الملف الثانوي الواحد، أو S1/S2 وS3/S4 للوحدات ذات الملفين الثانويين. ويحقق المحول عامل استقرار حراري يبلغ 187.5 ضعف تياره المقنن، مما يتيح التشغيل الآمن أثناء حالات القصر.
المعطيات التقنية
ظروف التشغيل
- جهد النظام: 10 كيلو فولت
- تردد النظام: 50 هرتز
- نطاق درجة الحرارة المحيطة: -25°م إلى +40°م
- أقصى ارتفاع: ≤4000 متر
- درجة التلوث: الفئة الثانية
- نوع التركيب: خارجي (مناسب للاستخدام الداخلي)
البيانات الفنية
| الموديل | النسبة | الدقة | الحمل | الحراري |
|---|---|---|---|---|
| LB-10W | 5–2000 : 1 أو 5 | 0.2/0.5/1 (قياس)؛ 5P10/10P10 (حماية) | وفقًا لمعيار IEC 61869 | 187.5 × In (1 ثانية) |
التركيب والتوصيلات

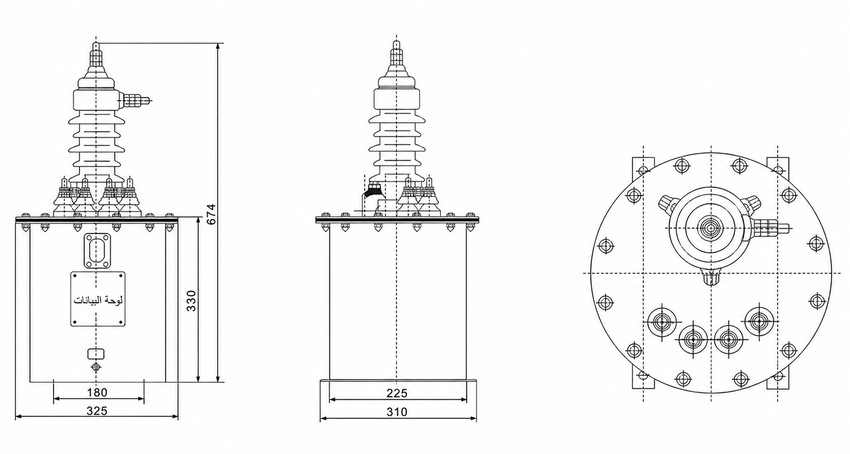

مخطط التركيب
ثبّت محول LB-10W عموديًا على هيكل داعم صلب باستخدام براغٍ M12 عبر فتحات التثبيت في القاعدة. تأكد من وجود مسافة كافية حول الوحدة للتهوية والسلامة وسهولة الصيانة. قم دائمًا بأرضية خزان المحول وجميع الملفات الثانوية. ولا تُشغّل المحول أبدًا مع أطراف ثانوية مفتوحة.
الأبعاد الخارجية
| الموديل | الطول (L) | العرض (W) | الارتفاع (H) | الوزن |
|---|---|---|---|---|
| LB-10W | 200 مم | 150 مم | 430 مم | غير محدد |
الاختيار والأسئلة الشائعة
دليل الاختيار
- الخطوة 1: تأكد من أن جهد النظام (10 كيلو فولت) والتردد (50 هرتز) يتطابقان مع مواصفات LB-10W.
- الخطوة 2: اختر التيار الأولي المقنن بناءً على الحمل الطبيعي والحمل الزائد المحتمل (حتى 120% بشكل مستمر).
- الخطوة 3: اختر التيار الثانوي (1 أمبير أو 5 أمبير) المتوافق مع العدادات أو المرحلات المتصلة.
- الخطوة 4: حدّد فئة الدقة: 0.2/0.5/1 للقياس؛ 5P10/10P10 للحماية.
- الخطوة 5: حدد ما إذا كانت هناك حاجة إلى ملف ثانوي واحد أو ملفين لفصل دوائر القياس والحماية.
- الخطوة 6: اختر نوع النسبة: نسبة واحدة للقياس الثابت، أو نسبتان لمرونة تشغيلية أكبر.
- الخطوة 7: تحقق من أن هيكل التركيب يدعم أبعاد الوحدة ووزنها لتركيب آمن في الخارج.
الأسئلة الشائعة
س: هل يمكن تركيب LB-10W داخليًا؟
ج: نعم. على الرغم من أن الحرف “W” يشير إلى الاستخدام الخارجي، فإن محول LB-10W مناسب تمامًا للتركيب الداخلي بفضل تصميمه المغلق وخالي الصيانة.
س: ماذا يحدث إذا بقي الملف الثانوي مفتوحًا أثناء التشغيل؟
ج: قد يؤدي الدائرة الثانوية المفتوحة إلى توليد فولتيات عالية جدًّا عبر أطراف الملف، مما يشكّل خطرًا أمنيًّا خطيرًا وقد يتلف العزل. تأكد دائمًا من إغلاق الدوائر الثانوية أو تقصيرها عند عدم توصيلها بحمل.
س: كيف يُحمى الزيت من الرطوبة والأكسدة؟
ج: يستخدم المحول خزان زيت مغلقًا تمامًا مع غشاء داخلي يعزل الزيت العازل عن الهواء المحيط، مما يمنع دخول الرطوبة ويقلل أكسدة الزيت مع مرور الوقت.
س: ما معنى عامل الاستقرار الحراري البالغ 187.5؟
ج: يعني أن المحول يستطيع تحمل تيار قصر يعادل 187.5 ضعف تياره الأولي المقنن لمدة ثانية واحدة دون حدوث أي ضرر ميكانيكي أو حراري، مما يضمن الموثوقية أثناء حالات العطل.
س: هل علامات الأطراف موحدة عبر جميع الموديلات؟
ج: نعم. تُسمى الأطراف الأولية دائمًا P1 وP2. أما الأطراف الثانوية، ففي الوحدات ذات الملف الثانوي الواحد تكون S1/S2؛ وفي موديلات الملفين الثانويين تُسمى S1/S2 (للفائف الأول) وS3/S4 (للفائف الثاني)، وفقًا لمعايير IEC والمعايير الوطنية.
