Обзор
Масляный трансформатор тока LB-10W на напряжение 10 кВ — это однофазный измерительный трансформатор для наружной установки, предназначенный для точного измерения тока, учета электроэнергии и работы релейной защиты в сетях 10 кВ с частотой 50 Гц. Он рассчитан на непрерывную работу при токе до 120 % от номинального первичного тока и обеспечивает надежную эксплуатацию в сложных условиях — от промышленных подстанций до сельских распределительных сетей.
Корпус выполнен в виде прочного стального бака, заполненного высококачественным изоляционным маслом. Для повышения электрической прочности и тепловой эффективности применяются процессы вакуумной фильтрации и вакуумной заливки масла. Герметичная конструкция оснащена внутренней диафрагмой, изолирующей масло от атмосферного воздуха, что минимизирует окисление и продлевает срок службы. Трансформатор рассчитан на работу при температуре окружающей среды от –25 °C до +40 °C и на высоте до 4000 м над уровнем моря, соответствует степени загрязнения II и комплектуется водонепроницаемым и снегозащитным кожухом для повышенной устойчивости в суровых наружных условиях, оставаясь при этом полностью пригодным для установки внутри помещений.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение сети | 10 кВ |
| Номинальный первичный ток | 5–2000 А |
| Номинальный вторичный ток | 1 А или 5 А |
| Класс точности для измерений | 0,2; 0,5; 1 |
| Класс точности для защиты | 5P10, 10P10 |
| Коэффициент термической стойкости | 187,5 × In (1 с) |
| Уровень изоляции | 12/75/185 кВ |
| Тип установки | Наружная (пригодна для внутренней) |

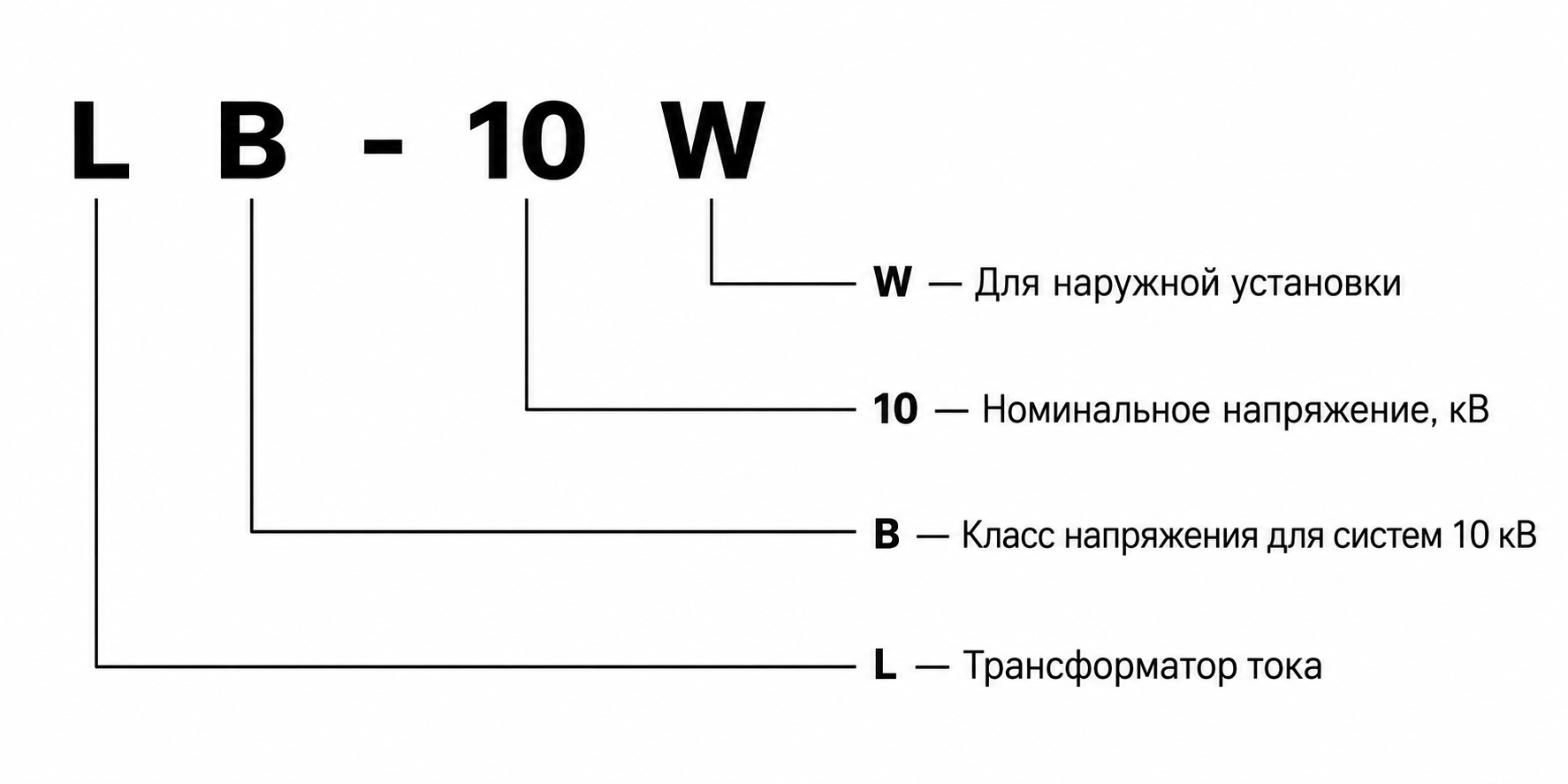

Расшифровка обозначения модели
Модельное обозначение «LB-10W» соответствует стандартной номенклатуре трансформаторов тока:
- L: Трансформатор тока
- B: Обозначение класса напряжения для систем 10 кВ
- 10: Номинальный уровень напряжения (10 кВ)
- W: Возможность наружной установки (пригоден также для внутренней установки)
Конструкция
LB-10W — это масляный трансформатор тока с естественным охлаждением, выполненный в прочном стальном баке, заполненном высокочистым изоляционным маслом. Бак оснащен маслозаливочным клапаном, воздушным отверстием для регулирования давления и гибкой внутренней диафрагмой, которая сохраняет целостность масла, предотвращая контакт с внешним воздухом, тем самым снижая поглощение влаги и окисление со временем. Такая герметичная конструкция обеспечивает длительную диэлектрическую надежность и минимальное техническое обслуживание.
Доступны четыре конфигурации обмоток: однодиапазонная с одной вторичной обмоткой, однодиапазонная с двумя вторичными обмотками, двухдиапазонная с одной вторичной обмоткой и двухдиапазонная с двумя вторичными обмотками. Маркировка выводов соответствует стандартам МЭК и национальным нормам: первичные выводы обозначены как P1 и P2; вторичные — S1/S2 для моделей с одной обмоткой или S1/S2 и S3/S4 для моделей с двумя обмотками. Трансформатор имеет коэффициент термической стойкости 187,5 от номинального тока, что обеспечивает безопасную работу при коротких замыканиях.
Технические параметры
Условия эксплуатации
- Напряжение сети: 10 кВ
- Частота сети: 50 Гц
- Диапазон температуры окружающей среды: от –25 °C до +40 °C
- Максимальная высота над уровнем моря: ≤4000 м
- Степень загрязнения: II
- Тип установки: Наружная (пригодна для внутренней)
Технические данные
| Модель | Коэффициент трансформации | Класс точности | Нагрузка | Термическая стойкость |
|---|---|---|---|---|
| LB-10W | 5–2000 : 1 или 5 | 0,2/0,5/1 (измерение); 5P10/10P10 (защита) | Согласно IEC 61869 | 187,5 × In (1 с) |
Установка и подключение
Схема установки
Устанавливайте LB-10W вертикально на жесткую опорную конструкцию с помощью болтов М12 через монтажные отверстия в основании. Обеспечьте достаточный зазор вокруг устройства для вентиляции, безопасности и доступа при обслуживании. Всегда заземляйте бак трансформатора и все вторичные обмотки. Запрещается эксплуатация при разомкнутых вторичных выводах.

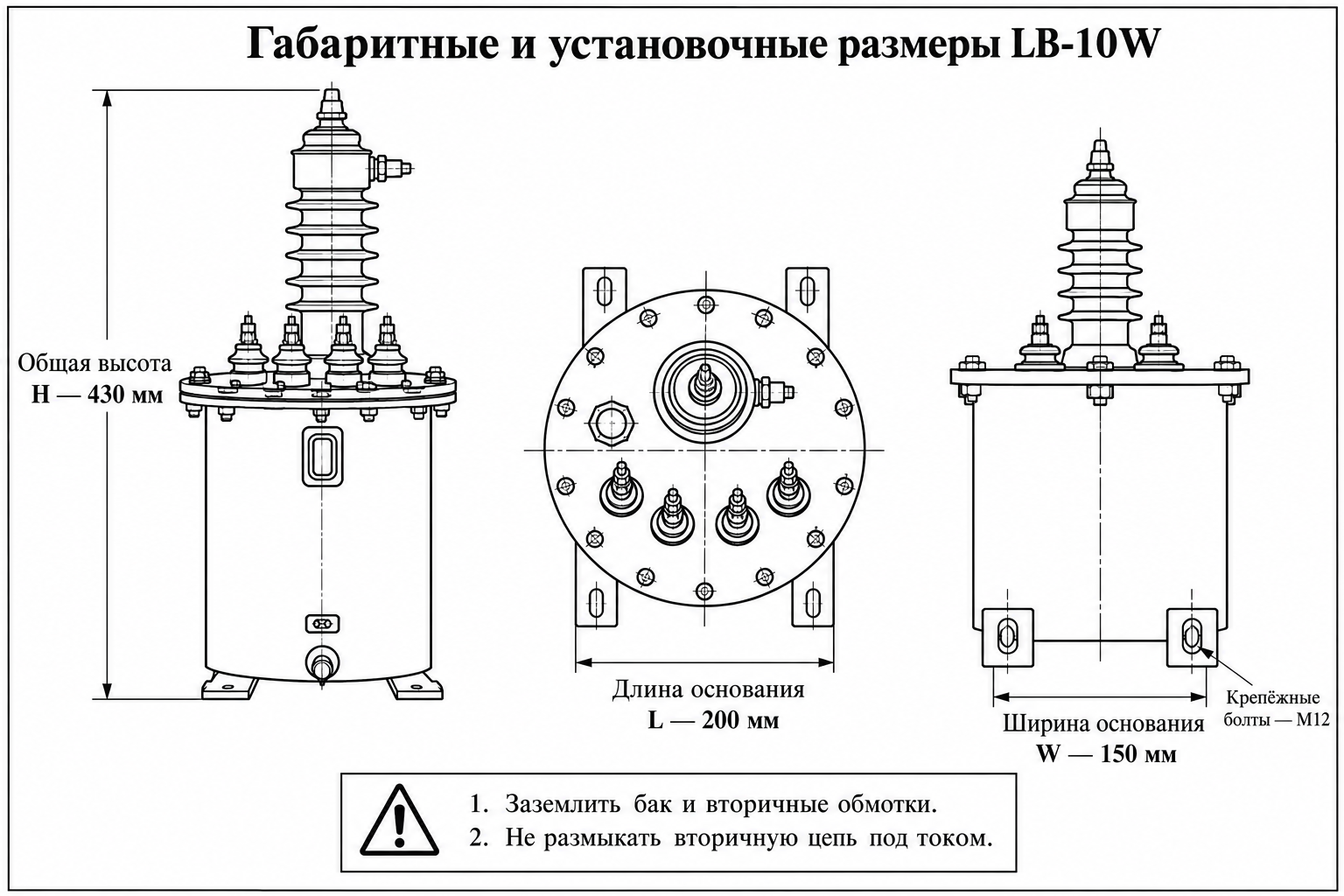

Габаритные размеры
| Модель | Длина | Ширина | Высота | Масса |
|---|---|---|---|---|
| LB-10W | 200 мм | 150 мм | 430 мм | Не указана |
Подбор и частые вопросы
Руководство по выбору
- Шаг 1: Убедитесь, что напряжение сети (10 кВ) и частота (50 Гц) соответствуют номинальным значениям LB-10W.
- Шаг 2: Выберите номинальный первичный ток с учетом нормальной нагрузки и возможной перегрузки (до 120 % в непрерывном режиме).
- Шаг 3: Определите вторичный ток (1 А или 5 А), совместимый с подключенными измерительными приборами или реле.
- Шаг 4: Укажите класс точности: 0,2/0,5/1 для измерений; 5P10/10P10 для защиты.
- Шаг 5: Определите, необходимы ли одна или две вторичные обмотки для раздельного подключения цепей измерения и защиты.
- Шаг 6: Выберите тип коэффициента трансформации: однодиапазонный для фиксированного масштаба или двухдиапазонный для гибкости эксплуатации.
- Шаг 7: Убедитесь, что опорная конструкция выдерживает габариты и массу устройства для надежной наружной установки.
Часто задаваемые вопросы
Вопрос: Можно ли устанавливать LB-10W внутри помещений?
Ответ: Да. Несмотря на обозначение «W», указывающее на возможность наружной установки, LB-10W полностью пригоден для внутренней установки благодаря герметичной, необслуживаемой конструкции.
Вопрос: Что произойдет, если вторичная обмотка останется разомкнутой во время работы?
Ответ: Разомкнутая вторичная цепь может вызвать возникновение чрезвычайно высоких напряжений на выводах обмотки, что создает серьезную опасность и может повредить изоляцию. Всегда обеспечивайте замыкание или закорачивание вторичной цепи при отсутствии подключенной нагрузки.
Вопрос: Как масло защищено от влаги и окисления?
Ответ: Трансформатор оснащен герметичным масляным баком с внутренней диафрагмой, изолирующей изоляционное масло от окружающего воздуха, что предотвращает проникновение влаги и минимизирует окисление масла со временем.
Вопрос: Что означает коэффициент термической стойкости 187,5?
Ответ: Это означает, что трансформатор способен выдерживать ток короткого замыкания, равный 187,5-кратному номинальному первичному току, в течение 1 секунды без механических или тепловых повреждений, обеспечивая надежность в аварийных режимах.
Вопрос: Стандартизирована ли маркировка выводов для всех моделей?
Ответ: Да. Первичные выводы всегда обозначаются как P1 и P2. Для моделей с одной вторичной обмоткой — S1/S2; для моделей с двумя вторичными обмотками — S1/S2 (первая обмотка) и S3/S4 (вторая обмотка) в соответствии со стандартами МЭК и национальными нормами.
