نظرة عامة
محول الجهد المنخفض الجاف JSGW-0.5 هو محول جهد ثلاثي الأطوار داخلي بخمسة أرجل مصمم لقياس الجهد بدقة، وقياس طاقة الكهرباء، والحماية بالمرحلات الموثوقة في أنظمة التيار المتردد 50 هرتز. ويُزوّد أجهزة القياس وعدادات الطاقة ومرحلات الحماية بإشارات جهد ثانوية متناسبة ومستقرة، مما يضمن مراقبة وتحكمًا دقيقين في النظام.
يتميز المحول بهيكل معزول جافًا وقلب مغناطيسي ثلاثي الأطوار بخمسة أرجل، ويتضمن لفّات ثانوية رئيسية وثانوية مساعدة. ويتيح هذا التصميم خرج جهد قياسي بين الطور والمحايد، بالإضافة إلى مراقبة جهد البواقي (Residual Voltage) على التوصيل المفتوح (Open-Delta)، مما يجعله مثاليًا لمراقبة العزل، وكشف الجهد غير الطبيعي، وتطبيقات الحماية الشاملة في التركيبات الكهربائية الداخلية.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| التردد المقنن | 50 هرتز |
| نسبة الجهد (نموذجي) | 380/√3 : 100/√3 : 100/3 فولت 500/√3 : 100/√3 : 100/3 فولت |
| جهد اللف الثانوي الرئيسي | 100/√3 فولت |
| جهد اللف الثانوي المساعد | 100/3 فولت |
| فئات الدقة | 0.5، 1، 3 |
| القدرة المقننة (فولت أمبير) | 50 (فئة 0.5)، 80 (فئة 1)، 250 (فئة 3) |
| أقصى قدرة مقننة | 340 فولت أمبير |
| مستوى العزل | 0.5/3 كيلوفولت |
| هيكل القلب | قلب حديدي خارجي ثلاثي الأطوار بخمسة أرجل |
| مكان التركيب | داخلي |

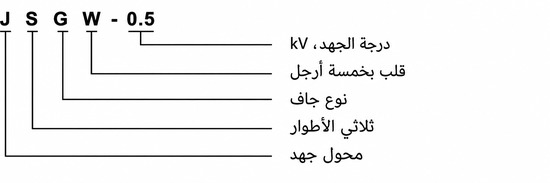

ترميز الموديل
- J: محول جهد / محول جهدي
- S: هيكل ثلاثي الأطوار
- G: قلب مغناطيسي بخمسة أرجل
- W: تصميم جاف
- 0.5: درجة الجهد / رمز فئة جهد المنتج
- F: رمز تصميم موسع اختياري عند الاقتضاء
البناء

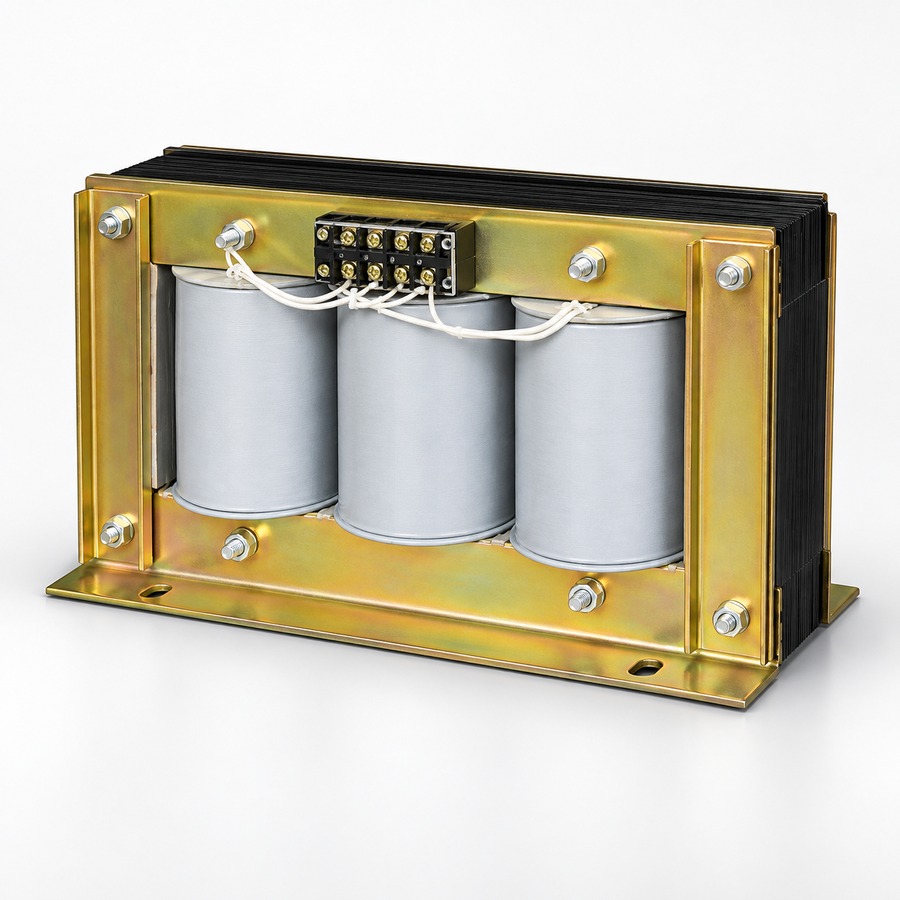

يتميز محول JSGW-0.5 ببناء معزول جاف قوي دون استخدام زيت أو سائل، مما يجعله آمنًا وخاليًا من الصيانة للبيئات الداخلية. يتكون قلبه المغناطيسي ثلاثي الأطوار بخمسة أرجل من ثلاثة أذرع مركزية لتحويل الجهد الأساسي وذراعين خارجيين لإعادة التدفق يدعمان اللف المساعد لإنتاج جهد البواقي. ويضمن هذا التكوين توازنًا مغناطيسيًا عاليًا وخطأً ضئيلاً في التتابع الصفري أثناء الظروف العادية والمعيبة.
تخضع جميع اللفات لعملية تشريب تحت الفراغ والضغط باستخدام راتنج الإيبوكسي، مما يوفر قوة عازلة ممتازة، واستقرارًا حراريًا، ومقاومة للرطوبة والتلوث. ويسمح التصميم الميكانيكي المدمج بتثبيته بشكل آمن داخل الخزائن الكهربائية ولوحات القياس وخزائن الحماية، مع أطراف مُعلَّمة بوضوح للدوائر الأساسية والثانوية الرئيسية والثانوية المساعدة.
المعطيات التقنية
ظروف التشغيل
- مكان التركيب: داخلي فقط
- درجة حرارة المحيط: -5°م إلى +40°م (قياسي)
- الرطوبة النسبية: ≤ 95% عند 25°م
- الارتفاع: ≤ 1000 م فوق مستوى سطح البحر
- البيئة: خالية من الاهتزاز الشديد، والغازات المسببة للتآكل، والمواد المتفجرة، والغبار الموصل، والتلوث الشديد
البيانات الفنية
| نسبة الجهد المقننة |
التردد (هرتز) |
القدرة فئة 0.5 (فولت أمبير) |
القدرة فئة 1 (فولت أمبير) |
القدرة فئة 3 (فولت أمبير) |
أقصى قدرة (فولت أمبير) |
مستوى العزل (كيلوفولت) |
|---|---|---|---|---|---|---|
| 380/√3 : 100/√3 : 100/3 | 50 | 50 | 80 | 250 | 340 | 0.5/3 |
| 500/√3 : 100/√3 : 100/3 | 50 | 50 | 80 | 250 | 340 | 0.5/3 |
التركيب والتوصيلات
مخطط التركيب
تم تصميم سلسلة JSGW-0.5 للتركيب الداخلي الثابت داخل الخزائن الكهربائية أو خزائن القياس. يجب توصيل الأطراف الأولية (A, B, C, 0) والأطراف الثانوية الرئيسية (a, b, c, 0) والأطراف الثانوية المساعدة (ad, xd) بدقة وفقًا للمخطط المعتمد. تأكد من الاستقطاب الصحيح وتحديد الأطراف قبل التغذية الكهربائية.
الأبعاد الخارجية
| البعد | القيمة (مم) |
|---|---|
| الارتفاع | سيتم تأكيده وفقًا للرسم المعتمد |
| العرض | سيتم تأكيده وفقًا للرسم المعتمد |
| العمق | سيتم تأكيده وفقًا للرسم المعتمد |
| نمط ثقوب التثبيت | وفقًا لرسم الأبعاد الخارجي الخاص بالمشروع |
| المسافة البادئة للأطراف | كافية لاستخدام المشابك القياسية ومتطلبات الزحف الكهربائي |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر جهد الطور-إلى-المحايد الصحيح. اختر 380/√3 فولت أو 500/√3 فولت بناءً على جهد الخط في النظام وتوصيل المحايد.
- عرّف الدوائر الرئيسية والمساعدة بشكل منفصل. الجهد الثانوي الرئيسي هو 100/√3 فولت؛ أما اللف المساعد 100/3 فولت فيُستخدم لمراقبة جهد البواقي/التوصيل المفتوح وفقًا للمخطط المعتمد.
- اختر حمل دقة اللف الرئيسي. استخدم فئة 0.5 عند 50 فولت أمبير، أو فئة 1 عند 80 فولت أمبير، أو فئة 3 عند 250 فولت أمبير، مع الحفاظ على الحمل المتصل فعليًا ضمن التصنيف المختار.
- لا تعامل 340 فولت أمبير كقدرة دقة. إنها مرجع لأقصى قدرة؛ تحقق من إجمالي الحمل الحراري والحمل المسموح به بشكل منفصل لللف المساعد.
- اعتمد توصيل الثلاثة أطوار بالكامل. تحقق من A/B/C/0 وa/b/c/0 وad/xd والاستقطاب وتوصيل المحايد بالأرض والصمامات الذائبة وتسلسل الأطوار والعزل والأبعاد والتهوية.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول الجهد JSGW-0.5 في البيئات الخارجية؟
لا، هذا المحول مصمم للتركيب الداخلي فقط. يجب أن تكون البيئة خالية من الغازات المسببة للتآكل والغبار الموصل. يرجى التأكد من توفر ظروف التشغيل القياسية قبل الطلب.
Q2: ما إمكانية تخصيص نسب الجهد والأبعاد لهذا المحول؟
يمكن تأكيد نسب الجهد الخاصة وتصنيفات القدرة وأبعاد التركيب حسب الطلب. يجب إتمام الاتفاق الفني مع المصنع قبل تقديم طلب الشراء. تواصل معنا للحصول على المواصفات المخصصة.
Q3: أي فئة دقة مناسبة لتطبيقات القياس والحماية في هذا المحول؟
يوفر المحول فئات دقة 0.5 و1 و3 للقياس والحماية. تبلغ قدرة الخرج لفئة 0.5 حوالي 50 فولت أمبير، بينما تصل إلى 250 فولت أمبير لفئة 3.
Q4: متى يتطلب تركيب المحول ظروفاً بيئية خاصة تتجاوز الارتفاع القياسي؟
يُشترط ألا يتجاوز ارتفاع موقع التركيب 1000 متر فوق مستوى سطح البحر. إذا كان المشروع في مناطق مرتفعة، يجب تأكيد متطلبات العزل والتبريد مع الفريق الفني.
Q5: ما التطبيقات الرئيسية لمحول الجهد ثلاثي الأطوار بخمسة أرجل JSGW-0.5؟
يُستخدم هذا المحول بشكل أساسي في أنظمة الجهد المنخفض حتى 0.5 كيلو فولت. يوفر عزلًا بمستوى 0.5/3 كيلو فولت، مما يجعله مثالياً لشبكات التوزيع الصناعية والتجارية الداخلية.
Q6: كيف يتم تحديد نسبة الجهد المقننة المناسبة لنظام 380 فولت؟
لنظام 380 فولت، تُستخدم نسبة الجهد 380/√3 : 100/√3 : 100/3 بتردد 50 هرتز. يجب مطابقة نسبة التحويل مع جهد النظام لضمان دقة القياس والحماية.
