Descripción general

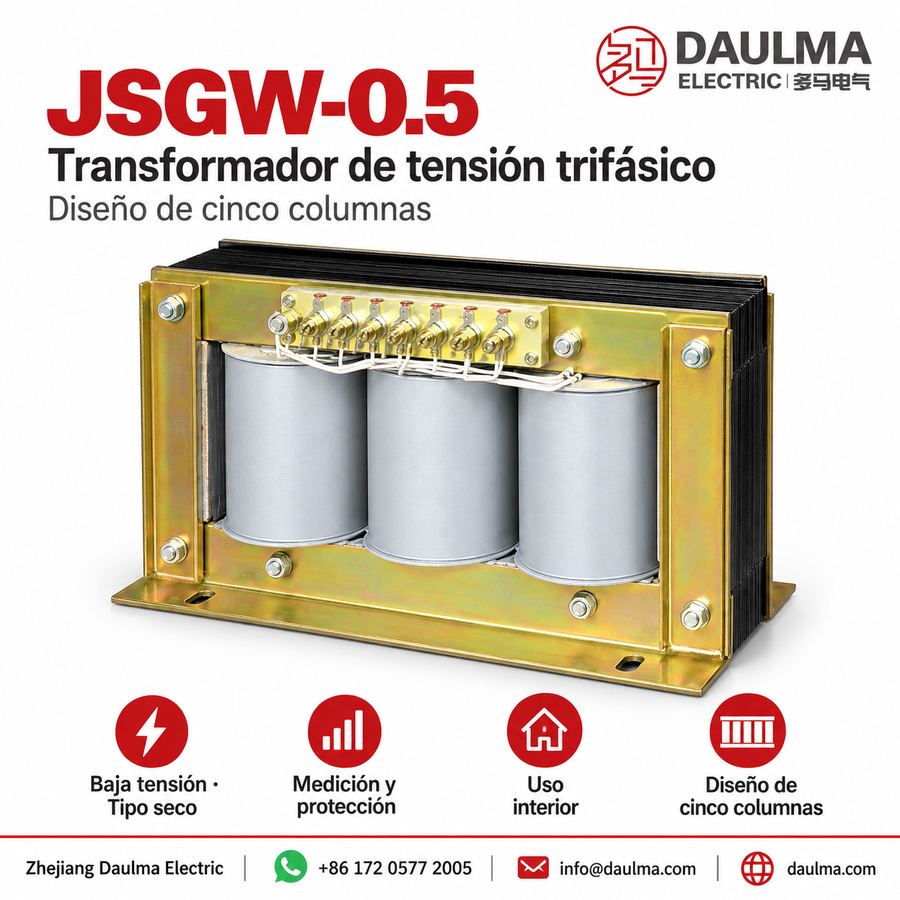

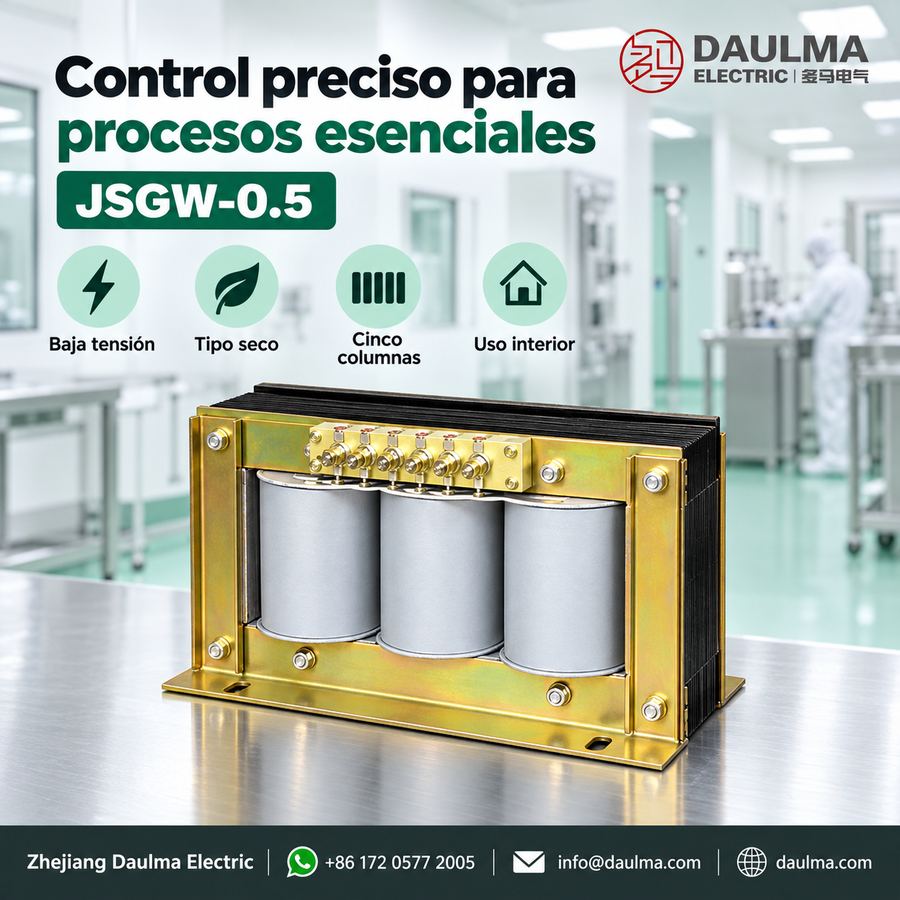

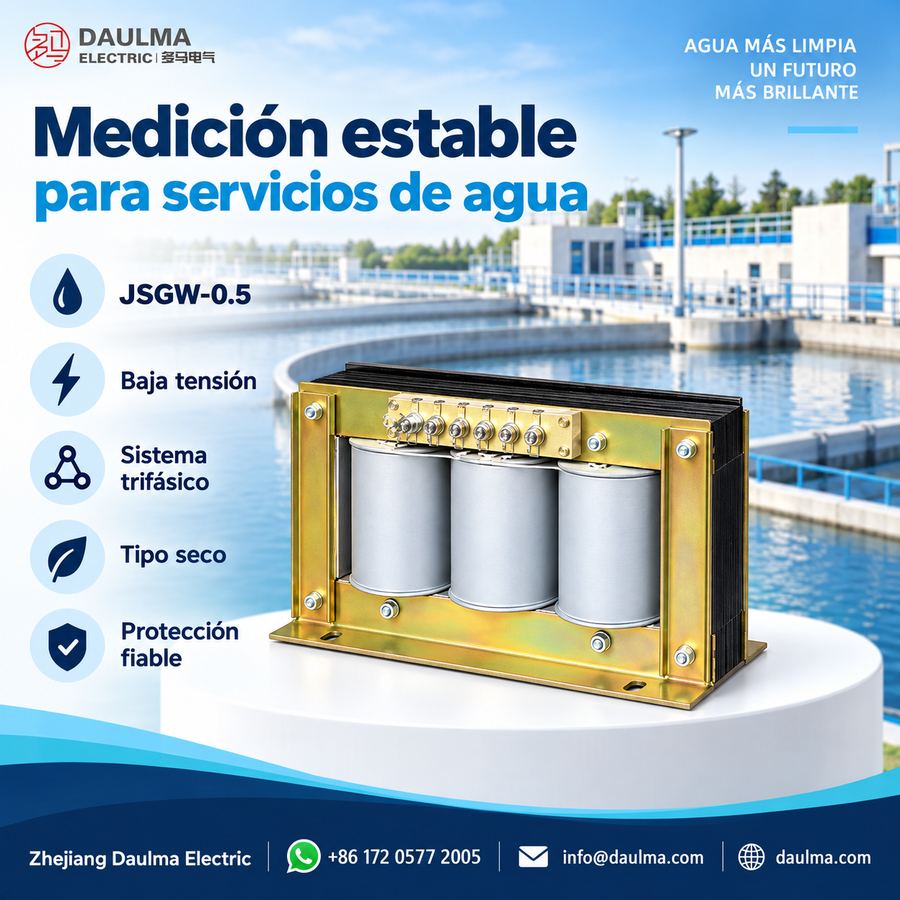

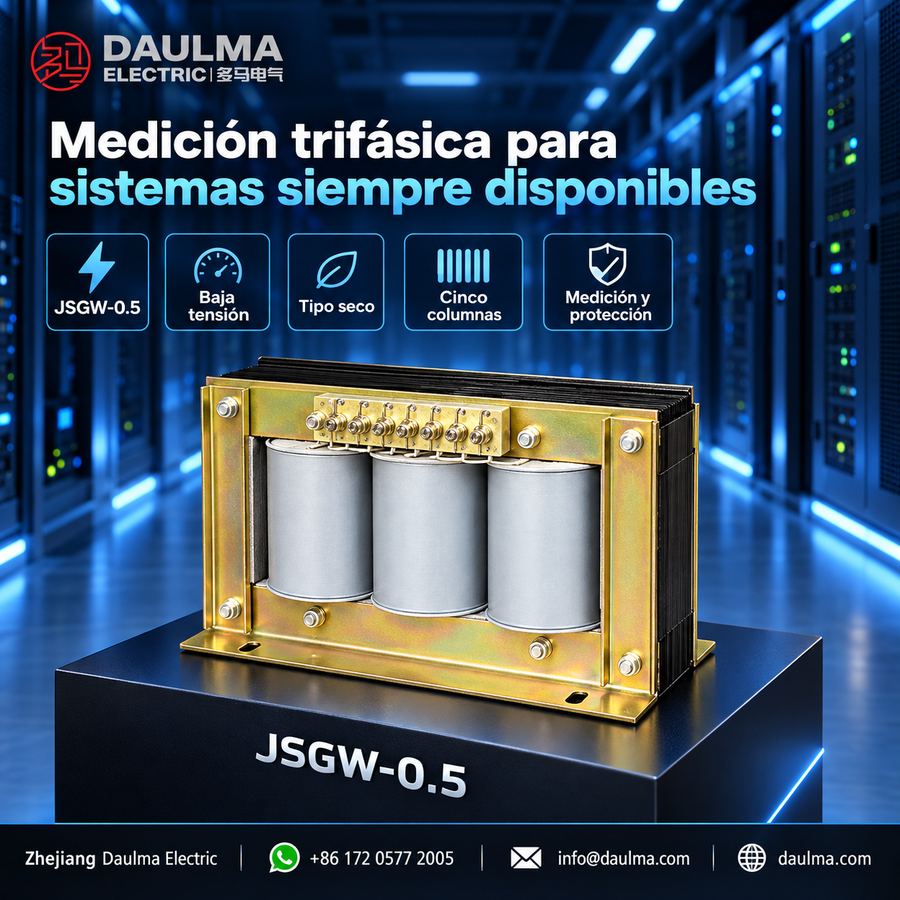

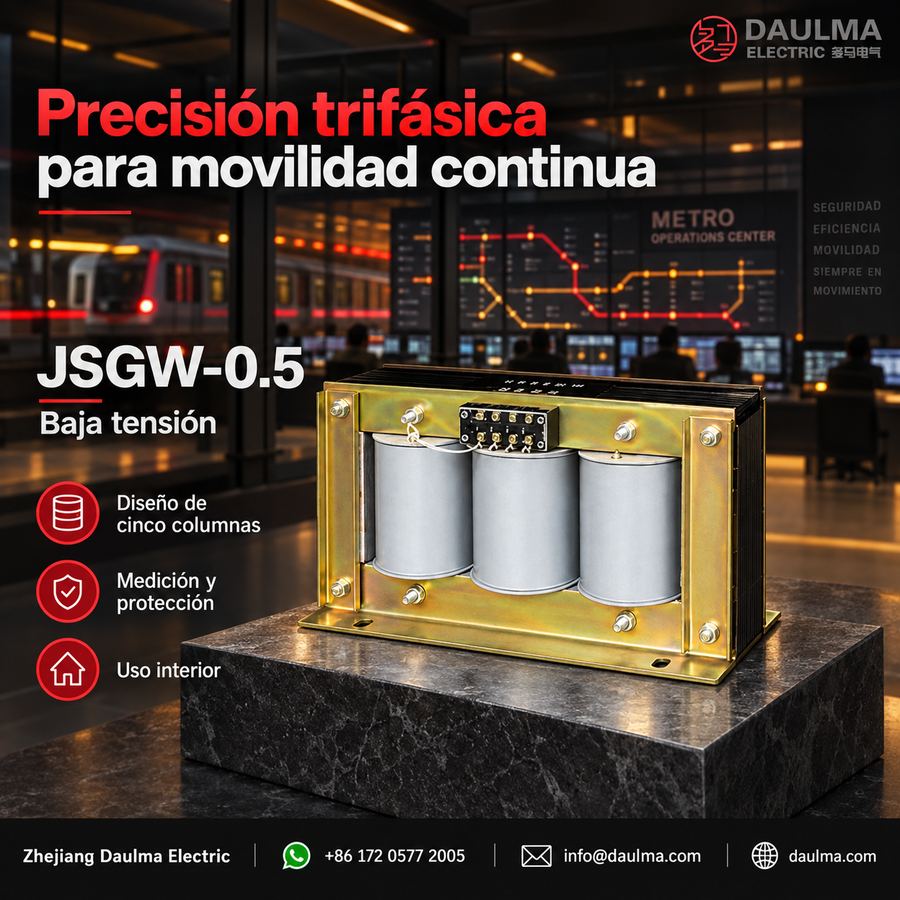

El transformador de tensión seco de baja tensión JSGW-0.5 es un transformador de tensión trifásico de cinco columnas diseñado para interiores, concebido para medición precisa de tensión, facturación energética y protección por relés fiable en sistemas de corriente alterna de 50 Hz. Proporciona señales secundarias de tensión estables y proporcionales a instrumentos de medida, contadores de energía y relés de protección, garantizando un control y supervisión exactos del sistema.
Fabricado con estructura aislante seca y núcleo magnético trifásico de cinco columnas, el JSGW-0.5 incluye devanados secundarios principal y auxiliar. Este diseño permite una salida estándar de tensión fase-neutro, así como la supervisión de tensión residual en conexión delta abierta, siendo ideal para la vigilancia del aislamiento, detección de tensiones anómalas y esquemas integrales de protección en instalaciones eléctricas interiores.
Resumen de características nominales
| Parámetro | Valor |
|---|---|
| Frecuencia nominal | 50 Hz |
| Relación de tensión (típica) | 380/sqrt(3) : 100/sqrt(3) : 100/3 V 500/sqrt(3) : 100/sqrt(3) : 100/3 V |
| Tensión secundaria principal | 100/sqrt(3) V |
| Tensión secundaria auxiliar | 100/3 V |
| Clases de precisión | 0.5, 1, 3 |
| Potencia nominal (VA) | 50 (clase 0.5), 80 (clase 1), 250 (clase 3) |
| Potencia máxima nominal | 340 VA |
| Nivel de aislamiento | 0.5/3 kV |
| Estructura del núcleo | Núcleo de hierro externo trifásico de cinco columnas |
| Ubicación de instalación | Interior |
Designación del modelo
- J: Transformador de tensión / transformador de potencial
- S: Estructura trifásica
- G: Núcleo magnético de cinco columnas
- W: Diseño seco
- 0.5: Grado de tensión / código de clase de tensión del producto
- F: Código opcional de diseño extendido cuando corresponda
Construcción
El JSGW-0.5 presenta una robusta construcción aislante seca sin aceite ni líquidos, lo que lo hace seguro y libre de mantenimiento para entornos interiores. Su núcleo magnético trifásico de cinco columnas consta de tres columnas centrales para la transformación de tensión primaria y dos columnas exteriores de retorno que soportan el devanado auxiliar para la salida de tensión residual. Esta configuración garantiza un alto equilibrio magnético y un error mínimo de secuencia cero en condiciones normales y de falla.
Todos los devanados están impregnados al vacío y bajo presión con resina epoxi, proporcionando excelente rigidez dieléctrica, estabilidad térmica y resistencia a la humedad y la contaminación. El diseño mecánico compacto permite su montaje seguro en celdas de media tensión, paneles de medida y armarios de protección, con bornes claramente identificados para los circuitos primario, secundario principal y secundario auxiliar.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: Solo interior
- Temperatura ambiente: -5 °C a +40 °C (estándar)
- Humedad relativa: <= 95% a 25 °C
- Altitud: <= 1000 m sobre el nivel del mar
- Entorno: Libre de vibraciones severas, gases corrosivos, atmósferas explosivas, polvo conductor y contaminación intensa
Datos técnicos
| Relación de tensión nominal |
Frecuencia (Hz) |
Potencia clase 0.5 (VA) |
Potencia clase 1 (VA) |
Potencia clase 3 (VA) |
Potencia máx. (VA) |
Nivel de aislamiento (kV) |
|---|---|---|---|---|---|---|
| 380/sqrt(3) : 100/sqrt(3) : 100/3 | 50 | 50 | 80 | 250 | 340 | 0.5/3 |
| 500/sqrt(3) : 100/sqrt(3) : 100/3 | 50 | 50 | 80 | 250 | 340 | 0.5/3 |
Instalación y cableado
Diagrama de instalación
La serie JSGW-0.5 está diseñada para instalación fija en interiores dentro de celdas o armarios de medida. Los bornes primarios (A, B, C, 0), secundarios principales (a, b, c, 0) y secundarios auxiliares (ad, xd) deben cablearse estrictamente según el esquema aprobado. Verifique la polaridad correcta y la identificación de bornes antes de la puesta en tensión.
Dimensiones generales
| Dimensión | Valor (mm) |
|---|---|
| Altura | Por confirmar según plano aprobado |
| Anchura | Por confirmar según plano aprobado |
| Profundidad | Por confirmar según plano aprobado |
| Patrón de agujeros de montaje | Según plano dimensional específico del proyecto |
| Holgura en bornes | Suficiente para terminales estándar y requisitos de distancias de fuga |
Selección y preguntas frecuentes
Guía de selección
- Seleccione la tensión primaria fase-neutro correcta. Elija 380/√3 V o 500/√3 V según la tensión de línea del sistema y la conexión del neutro.
- Defina por separado los circuitos principal y auxiliar. La salida principal es 100/√3 V; el devanado auxiliar de 100/3 V se destina a la supervisión de tensión residual/delta abierta según el esquema aprobado.
- Elija la carga nominal de precisión principal. Use clase 0.5 a 50 VA, clase 1 a 80 VA o clase 3 a 250 VA, manteniendo la carga conectada real dentro de la clasificación seleccionada.
- No considere 340 VA como salida de precisión. Es una referencia de potencia máxima; confirme la carga térmica total y la carga auxiliar permitida por separado.
- Apruebe la conexión trifásica completa. Verifique polaridad, puesta a tierra del neutro, fusibles, secuencia de fases, aislamiento, dimensiones y ventilación en A/B/C/0, a/b/c/0 y ad/xd.
Frequently Asked Questions
Q1: ¿Es apto el JSGW-0.5 para instalación en exteriores?
No, este transformador de tensión trifásico es exclusivamente para uso en interiores. Requiere un entorno libre de gases corrosivos y vibraciones severas. Confirme las condiciones de su sala eléctrica antes de la compra.
Q2: ¿Qué clases de precisión soporta este transformador de cinco columnas?
Admite las clases 0.5, 1 y 3 para medición y protección. Ofrece cargas de 50 VA, 80 VA y 250 VA respectivamente, con un máximo de 340 VA. Consulte la ficha técnica para su aplicación específica.
Q3: ¿Se pueden solicitar relaciones de tensión nominales personalizadas?
Sí, las relaciones de tensión especiales están disponibles bajo pedido. Deben confirmarse mediante un acuerdo técnico previo con la fábrica antes de realizar el pedido. El equipo de ingeniería evaluará los requisitos específicos del proyecto.
Q4: ¿Cuál es la altitud máxima de operación permitida?
La altitud máxima de instalación es de 1000 metros sobre el nivel del mar. Funciona con temperaturas ambiente entre -5 °C y +40 °C. Para altitudes superiores, se requiere una evaluación técnica especial.
Q5: ¿Cómo obtengo las dimensiones exactas de instalación para este equipo?
Las dimensiones de instalación varían según la configuración final del equipo. Deben confirmarse mediante acuerdo técnico antes de la fabricación. Solicite los planos CAD actualizados a su representante de cuenta.
Q6: ¿Para qué sistemas eléctricos se utiliza este transformador trifásico?
Se utiliza en sistemas de distribución de baja tensión con frecuencias de 50 Hz. Las relaciones nominales estándar son 380/√3 y 500/√3. Verifique la compatibilidad con su red eléctrica antes de la especificación.
