Обзор

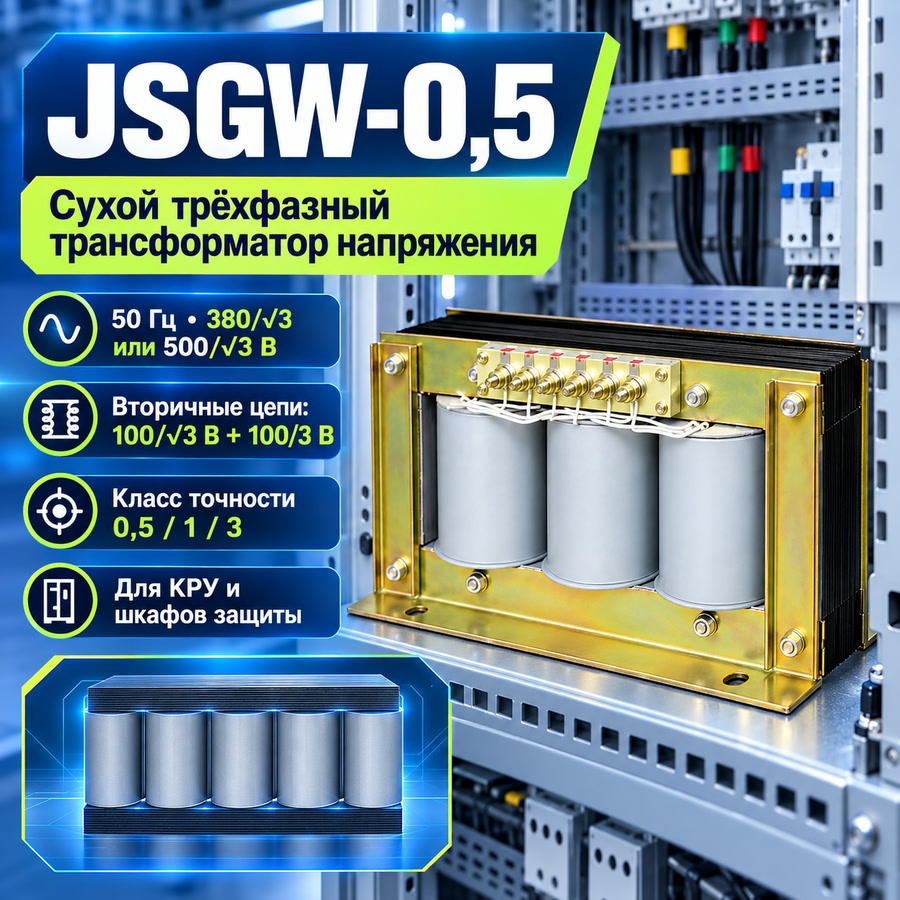

Сухой низковольтный трансформатор напряжения JSGW-0.5 — это трёхфазный пятистержневой трансформатор напряжения для внутренней установки, предназначенный для точного измерения напряжения, учёта электроэнергии и надёжной релейной защиты в сетях переменного тока частотой 50 Гц. Он обеспечивает стабильные пропорциональные вторичные сигналы напряжения для измерительных приборов, счётчиков электроэнергии и реле защиты, гарантируя точный контроль и управление системой.
Конструкция с сухой изоляцией и трёхфазным пятистержневым магнитопроводом включает как основную, так и вспомогательную вторичные обмотки. Такая схема позволяет получать стандартное фазное напряжение (фаза–ноль), а также остаточное напряжение в разомкнутом треугольнике, что делает устройство идеальным для контроля изоляции, обнаружения аномальных напряжений и реализации комплексных схем защиты во внутренних электроустановках.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Номинальная частота | 50 Гц |
| Коэффициент трансформации (типовой) | 380/sqrt(3) : 100/sqrt(3) : 100/3 В 500/sqrt(3) : 100/sqrt(3) : 100/3 В |
| Основное вторичное напряжение | 100/sqrt(3) В |
| Вспомогательное вторичное напряжение | 100/3 В |
| Классы точности | 0,5; 1; 3 |
| Номинальная мощность (В·А) | 50 (класс 0,5), 80 (класс 1), 250 (класс 3) |
| Максимальная номинальная мощность | 340 В·А |
| Уровень изоляции | 0,5/3 кВ |
| Конструкция магнитопровода | Трёхфазный пятистержневой внешний железный сердечник |
| Место установки | В помещении |
Расшифровка обозначения модели
- J: Трансформатор напряжения
- S: Трёхфазная конструкция
- G: Пятистержневой магнитопровод
- W: Сухое исполнение
- 0.5: Напряжение класса / код класса напряжения изделия
- F: Дополнительный код модификации (при наличии)
Конструкция

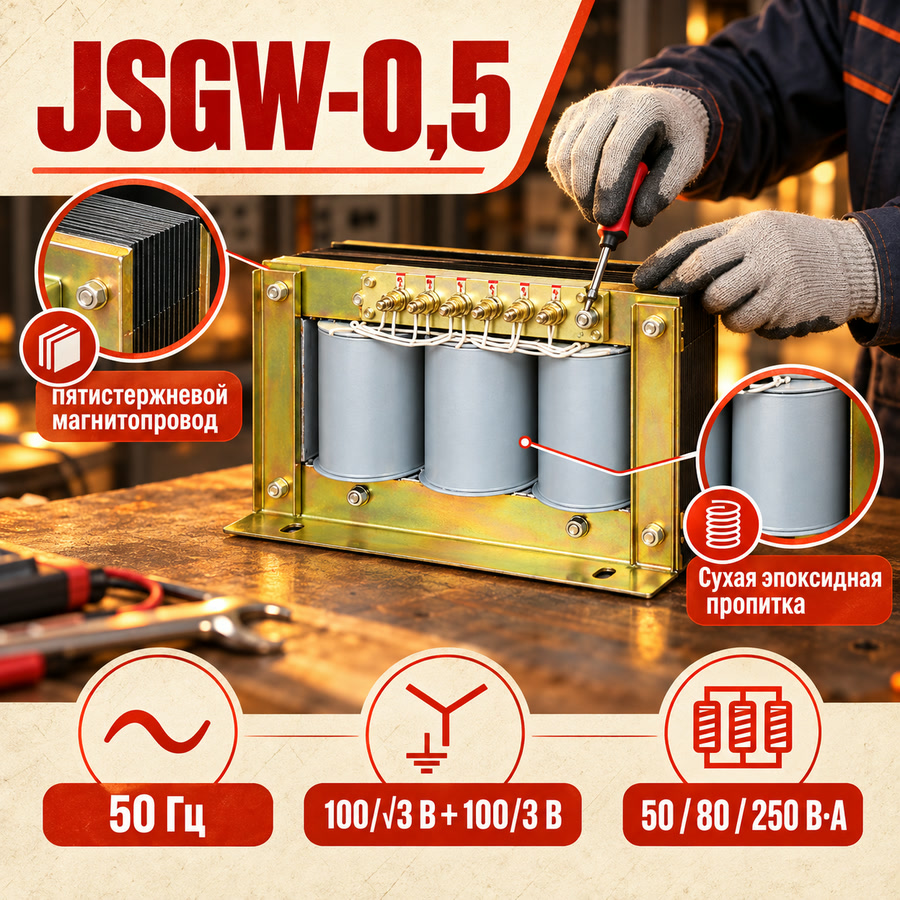

Трансформатор JSGW-0.5 выполнен в прочной сухой изолированной конструкции без масла или жидкой заливки, что обеспечивает безопасность и отсутствие обслуживания во внутренних условиях. Его трёхфазный пятистержневой магнитопровод состоит из трёх центральных стержней для основного преобразования напряжения и двух наружных возвратных стержней, поддерживающих вспомогательную обмотку для вывода остаточного напряжения. Такая конфигурация обеспечивает высокий магнитный баланс и минимальную погрешность нулевой последовательности как в нормальных, так и в аварийных режимах.
Все обмотки пропитаны эпоксидной смолой под вакуумом и давлением, что обеспечивает отличную диэлектрическую прочность, термостабильность и устойчивость к влаге и загрязнениям. Компактная механическая конструкция позволяет надёжно монтировать устройство внутри КРУ, щитов учёта и шкафов защиты с чёткой маркировкой выводов первичной, основной вторичной и вспомогательной вторичной цепей.
Технические параметры
Условия эксплуатации
- Место установки: Только в помещении
- Температура окружающей среды: от -5 °C до +40 °C (стандартное исполнение)
- Относительная влажность: ≤ 95% при 25 °C
- Высота над уровнем моря: ≤ 1000 м
- Окружающая среда: Без сильной вибрации, агрессивных газов, взрывоопасных веществ, токопроводящей пыли и сильного загрязнения
Технические данные
| Номинальный коэффициент трансформации |
Частота (Гц) |
Мощность класса 0,5 (В·А) |
Мощность класса 1 (В·А) |
Мощность класса 3 (В·А) |
Макс. мощность (В·А) |
Уровень изоляции (кВ) |
|---|---|---|---|---|---|---|
| 380/sqrt(3) : 100/sqrt(3) : 100/3 | 50 | 50 | 80 | 250 | 340 | 0.5/3 |
| 500/sqrt(3) : 100/sqrt(3) : 100/3 | 50 | 50 | 80 | 250 | 340 | 0.5/3 |
Установка и подключение
Схема установки
Серия JSGW-0.5 предназначена для стационарной установки внутри КРУ или щитов учёта. Первичные выводы (A, B, C, 0), основные вторичные выводы (a, b, c, 0) и вспомогательные вторичные выводы (ad, xd) должны подключаться строго в соответствии с утверждённой принципиальной схемой. Перед подачей напряжения убедитесь в правильности полярности и маркировки выводов.
Габаритные размеры
| Размер | Значение (мм) |
|---|---|
| Высота | Уточняется по утверждённому чертежу |
| Ширина | Уточняется по утверждённому чертежу |
| Глубина | Уточняется по утверждённому чертежу |
| Схема крепёжных отверстий | Согласно проектной габаритной схеме |
| Расстояние до выводов | Достаточно для стандартных наконечников и требований по путям утечки |
Подбор и частые вопросы
Руководство по выбору
- Выберите правильное фазное первичное напряжение. Используйте 380/√3 В или 500/√3 В в зависимости от линейного напряжения сети и наличия нейтрали.
- Определите основную и вспомогательную цепи отдельно. Основное выходное напряжение — 100/√3 В; вспомогательная обмотка 100/3 В предназначена для контроля остаточного напряжения/разомкнутого треугольника согласно утверждённой схеме.
- Выберите нагрузку по классу точности. Используйте класс 0,5 при 50 В·А, класс 1 при 80 В·А или класс 3 при 250 В·А, соблюдая фактическую подключённую нагрузку в пределах выбранного номинала.
- Не считайте 340 В·А точностной мощностью. Это максимальная справочная мощность; проверьте суммарную тепловую нагрузку и допустимую отдельную нагрузку вспомогательной обмотки.
- Утвердите полную трёхфазную схему подключения. Проверьте полярность и маркировку выводов A/B/C/0, a/b/c/0 и ad/xd, заземление нейтрали, предохранители, чередование фаз, изоляцию, габариты и вентиляцию.
Часто задаваемые вопросы
В1: Зачем в JSGW-0.5 используется пятистержневой магнитопровод?
Два наружных возвратных стержня создают путь для потока нулевой последовательности, обеспечивая стабильный контроль остаточного напряжения параллельно с трёхфазным измерением.
В2: Каково основное вторичное напряжение?
100/√3 В фаза–ноль для систем с линейным напряжением 380 В или 500 В.
В3: Для чего используется вспомогательная обмотка 100/3 В?
Она формирует сигнал остаточного напряжения для схем контроля изоляции, индикации замыкания на землю или соответствующих защит.
В4: Указана ли нагрузка вспомогательной обмотки?
Нет. Получите её независимую номинальную мощность и тепловой предел вместо автоматического применения В·А основной обмотки.
В5: Обеспечивает ли 340 В·А точность класса 0,5?
Нет. Это максимальная справочная мощность, а не номинал точности класса 0,5.
В6: Можно ли напрямую заменить его тремя однофазными ТН?
Нет, без переработки схемы остаточного напряжения, магнитных характеристик, предохранителей, заземления и компоновки шкафа.
В7: Какие ошибки подключения наиболее критичны?
Неправильное чередование фаз, полярность, заземление нейтрали или подключение вспомогательной обмотки могут исказить сигнал остаточного напряжения. Никогда не замыкайте вторичную обмотку ТН накоротко.
Часто задаваемые вопросы
Q1: Можно ли устанавливать этот трансформатор напряжения на улице?
Нет, модель предназначена только для внутренней установки. Эксплуатация допускается при температуре от -5 до +40 °C и влажности до 95%. Для уличных щитов свяжитесь с нами для подбора аналога.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется класс 0,5. В данной модели доступны классы 0,5, 1 и 3 с соответствующими номинальными мощностями. Уточните требуемую нагрузку вторичных цепей при заказе.
Q3: Подойдет ли оборудование для помещений с сильной вибрацией?
Нет, эксплуатация в условиях сильной вибрации запрещена. Окружающая среда не должна содержать агрессивных газов и токопроводящей пыли. Подтвердите условия монтажа в опросном листе перед покупкой.
Q4: Можно ли заказать нестандартный коэффициент трансформации для данного изделия?
Да, специальные коэффициенты трансформации и габаритные размеры изготавливаются по запросу. Базовые варианты включают 380/√3 и 500/√3. Технические параметры нестандартных версий согласовываются в индивидуальном соглашении.
Q5: Где применяются трёхфазные пятистержневые трансформаторы напряжения серии JSGW?
Они используются в распределительных устройствах 0,5 кВ для измерения напряжения и питания цепей автоматики. Сухое исполнение обеспечивает безопасность внутри закрытых подстанций. Запросите каталог для просмотра полных характеристик.
Q6: Какая максимальная мощность доступна во вторичных обмотках?
Максимальная мощность составляет 340 В·А. При этом мощность класса 0,5 равна 50 В·А, а класса 3 — 250 В·А. Уровень изоляции обмоток соответствует 0,5/3 кВ.
Q7: Предоставляется ли сертификат заводских испытаний при поставке?
Наличие и формат сертификатов испытаний зависят от требований конкретного проекта. Базовая комплектация включает паспорт изделия. Уточните необходимость дополнительных протоколов тестирования у менеджера при оформлении заказа.
