نظرة عامة
يُعد محول الجهد JSJW-3/6/10G محول جهد ثلاثي الطور للتركيب الداخلي والرأسي، مصمم لأنظمة الطاقة الكهربائية ذات التيار المتردد بجهود 3kV و6kV و10kV. يقوم بخفض جهد النظام الأولي بدقة إلى جهد ثانوي قياسي قدره 100V، مما يتيح التشغيل الآمن والموثوق لأجهزة القياس، وأجهزة مراقبة الجهد، ودوائر التحكم، ومعدات حماية الترحيل.
يتميز هذا المحول بنظام عزل مملوء بالزيت يوفر قوة عزل كهربائي ممتازة واستقراراً حرارياً، مما يجعله مثالياً للتطبيقات ذات التشغيل المستمر في محطات التحويل الداخلية ذات الجهد المتوسط ولوحات مفاتيح التوزيع حيث يعد تحويل الجهد الدقيق أمراً بالغ الأهمية.
نظرة عامة على التصنيفات الرئيسية
| المعيار | القيمة |
|---|---|
| نوع المنتج | محول جهد ثلاثي الطور |
| التركيب | داخلي، رأسي |
| العزل | غمر زيتي |
| فئة الجهد المقنن | 3kV / 6kV / 10kV |
| نسبة الابتدائي:الثانوي | 3000:100 / 6000:100 / 10000:100 V |
| الجهد الثانوي المقنن | 100 V |
| التردد المقنن | 50 Hz أو 60 Hz |
| فئة التلوث | الفئة II |
| الوظيفة الرئيسية | القياس، المراقبة، التحكم، حماية الترحيل |
| مادة القلب | فولاذ سيليكون مدرفل على البارد |

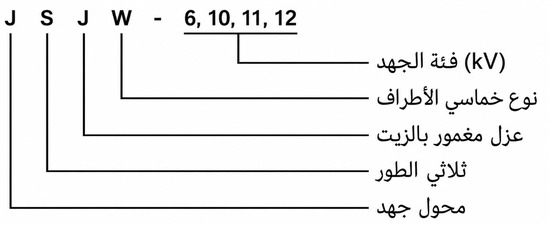

تسمية الطراز
- J: محول جهد
- S: هيكل ثلاثي الطور
- J: عزل غمر زيتي
- W: ترتيب أطراف خماسي
- 3/6/10: درجة الجهد المقنن (3kV أو 6kV أو 10kV)
- G: متغير تصميم خاص بالشركة المصنعة

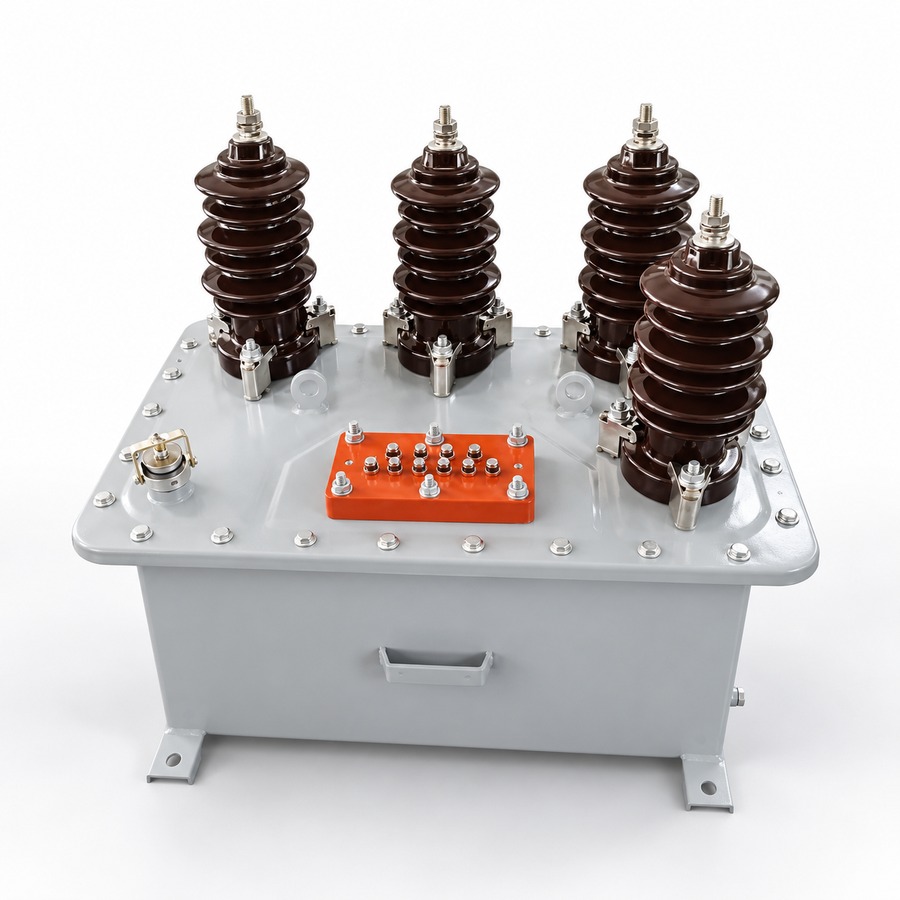

التصميم الإنشائي
يتميز طراز JSJW-3/6/10G بخزان زيت فولاذي أسطواني متين يضم قلباً من فولاذ السيليكون المدرفل على البارد وملفات أولية وثانوية ملفوفة بدقة. يضمن التصميم المغمور بالزيت أداءً عزل فائقاً وتبديداً فعالاً للحرارة أثناء التشغيل المستمر. تُركب الأطراف الأولية في الأعلى عبر عوازل خزفية، بينما يمكن الوصول إلى الأطراف الثانوية ومسمار تأريض M12 مخصص في القاعدة لتوصيلات آمنة وموثوقة.
تتضمن جميع الوحدات تجهيزات لملء الزيت وتصريفه، مع آليات إغلاق مصممة للحفاظ على السلامة على المدى الطويل في ظل ظروف التشغيل الداخلية القياسية. يعمل التوجيه الرأسي على تحسين استخدام المساحة في لوحات التوزيع الداخلية وأقسام القياس المدمجة.
المعطيات التقنية
ظروف الخدمة
- بيئة التركيب: داخلي فقط
- درجة الحرارة المحيطة: -5°C إلى +40°C
- الارتفاع: ≤ 1000 متر (ما لم يُحدد خلاف ذلك)
- فئة التلوث: الفئة II
- الرطوبة النسبية: ≤ 95% (بدون تكاثف)
البيانات الفنية
| الطراز | الجهد الأولي المقنن (V) |
الجهد الثانوي (V) |
التردد (Hz) |
نوع العزل | فئة الدقة | الخرج المقنن (VA) |
|---|---|---|---|---|---|---|
| JSJW-3 | 3000 | 100 | 50/60 | غمر زيتي | حسب المواصفة | حسب فئة الدقة |
| JSJW-6 | 6000 | 100 | 50/60 | غمر زيتي | حسب المواصفة | حسب فئة الدقة |
| JSJW-10 | 10000 | 100 | 50/60 | غمر زيتي | حسب المواصفة | حسب فئة الدقة |
التركيب والتوصيلات
مخطط التركيب
يتطلب التركيب السليم الالتزام بمسافات الخلوص الأبعادية، وتوجيه الأطراف، وممارسات التأريض. يجب تركيب المحول بشكل رأسي على قاعدة صلبة باستخدام فتحات التثبيت المتوفرة. توجد الأطراف الأولية في الأعلى؛ يجب أن تتبع الأسلاك الثانوية والتأريض المخططات المعتمدة. تأكد من توفير خلوص كافٍ للصيانة والتهوية والسلامة الكهربائية.

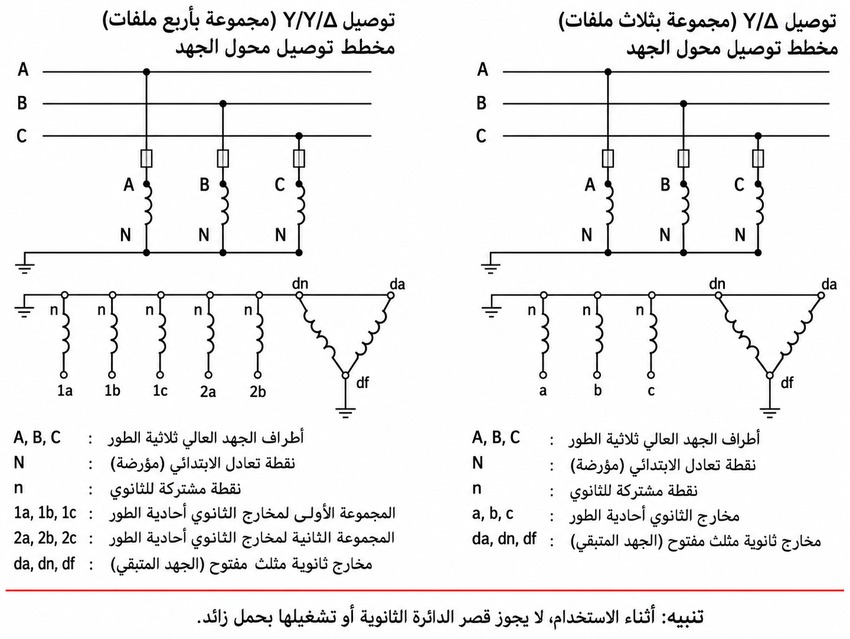

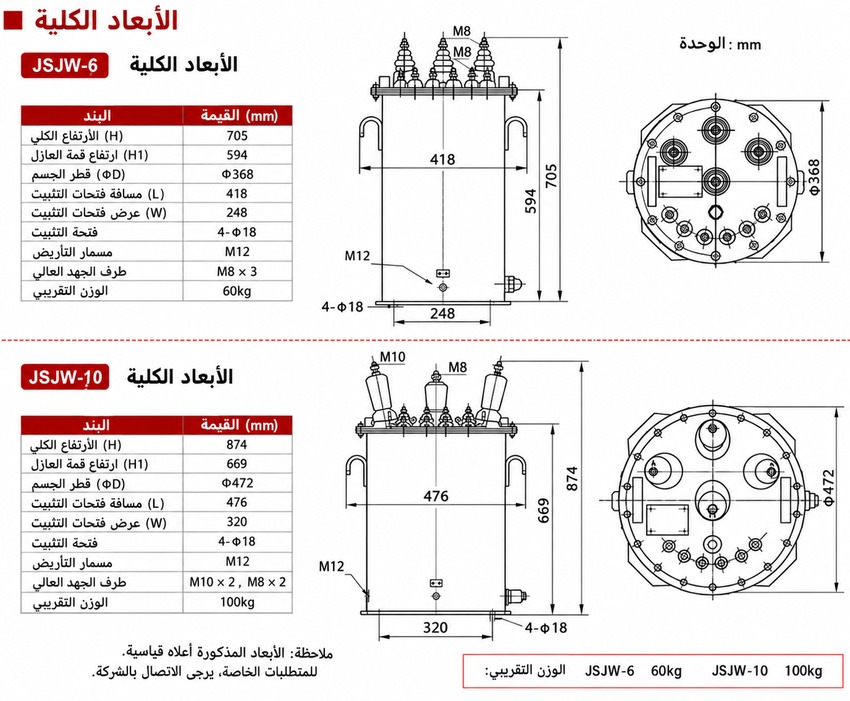

الأبعاد الخارجية
| الطراز | الارتفاع الكلي (mm) |
قطر الخزان (mm) |
مسافة تثبيت القاعدة (mm) |
فتحات التركيب | مسمار التأريض |
|---|---|---|---|---|---|
| JSJW-6 | 705 | Φ368 | 248 | 4-Φ18 | M12 |
| JSJW-10 | 874 | Φ472 | 320 | 4-Φ18 | M12 |
ملاحظة: يجب تأكيد أبعاد JSJW-3 من الرسومات النهائية المعتمدة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر الطراز (JSJW-3/6/10) بناءً على جهد النظام: 3kV أو 6kV أو 10kV.
- تأكد من أن نسبة الجهد تطابق النظام الأولي ومدخل الجهاز الثانوي (على سبيل المثال، 10000:100 لـ 10kV).
- اختر فئة الدقة حسب التطبيق: فئة أعلى (مثل 0.2، 0.5) لقياس الإيرادات؛ فئة قياسية (مثل 1.0، 3P) للمراقبة أو الحماية.
- احسب الحمل الثانوي الإجمالي (العدادات + المرحلات + فقدان الأسلاك) وتأكد من أنه لا يتجاوز الخرج المقنن عند فئة الدقة المختارة.
- تحقق من أن بيئة التركيب الداخلي تستوفي ظروف الخدمة (درجة الحرارة، الرطوبة، فئة التلوث).
الأسئلة الشائعة
س1: هل يمكن تركيب محول الجهد JSJW-10G في الهواء الطلق؟
لا، هذا المحول مصمم للتركيب الداخلي فقط. يعمل ضمن درجات حرارة محيطة من -5 إلى +40 درجة مئوية ورطوبة ≤95%. يرجى التأكد من بيئة التركيب قبل الطلب.
س2: كيف يتم تحديد فئة الدقة والخرج المقنن للمحول؟
يتم التحديد بناءً على الحمل المتصل مثل العدادات والمرحلات. يجب ألا يتجاوز إجمالي الحمل الثانوي الخرج المقنن عند فئة الدقة المطلوبة. تواصل معنا لتأكيد المواصفات الدقيقة.
س3: ما هي متطلبات الارتفاع القصوى لتشغيل هذا المحول؟
الارتفاع القياسي للتركيب هو 1000 متر أو أقل. للتركيب في ارتفاعات أعلى، يجب تقديم مواصفات خاصة. يرجى التواصل معنا لتأكيد التفاصيل الفنية.
س4: ما هي تطبيقات محولات الجهد ثلاثية الطور JSJW؟
تُستخدم محولات JSJW-3/6/10G في أنظمة التوزيع بجهود أولية تصل إلى 10 كيلو فولت. توفر عزل غمر زيتي موثوق للقياس والحماية داخل محطات التحويل. استشر مهندسينا لاختيار الطراز المناسب.
س5: هل يدعم هذا المحول ترددات 60 هرتز؟
نعم، المحول مصمم ليعمل بكفاءة على ترددات 50 و60 هرتز. يتوفر بثلاثة طرازات لجهود أولية 3 و6 و10 كيلو فولت بجهد ثانوي 100 فولت. حدد تردد النظام عند الطلب.
س6: هل تتوفر شهادات اختبار مصنع قبل الشحن؟
تخضع جميع المحولات لاختبارات روتينية في المصنع لضمان مطابقتها للمواصفات. يتم توفير تقارير الاختبار القياسية مع كل شحنة. يرجى طلب متطلبات اختبار خاصة إن وجدت مسبقاً.
