Descripción General

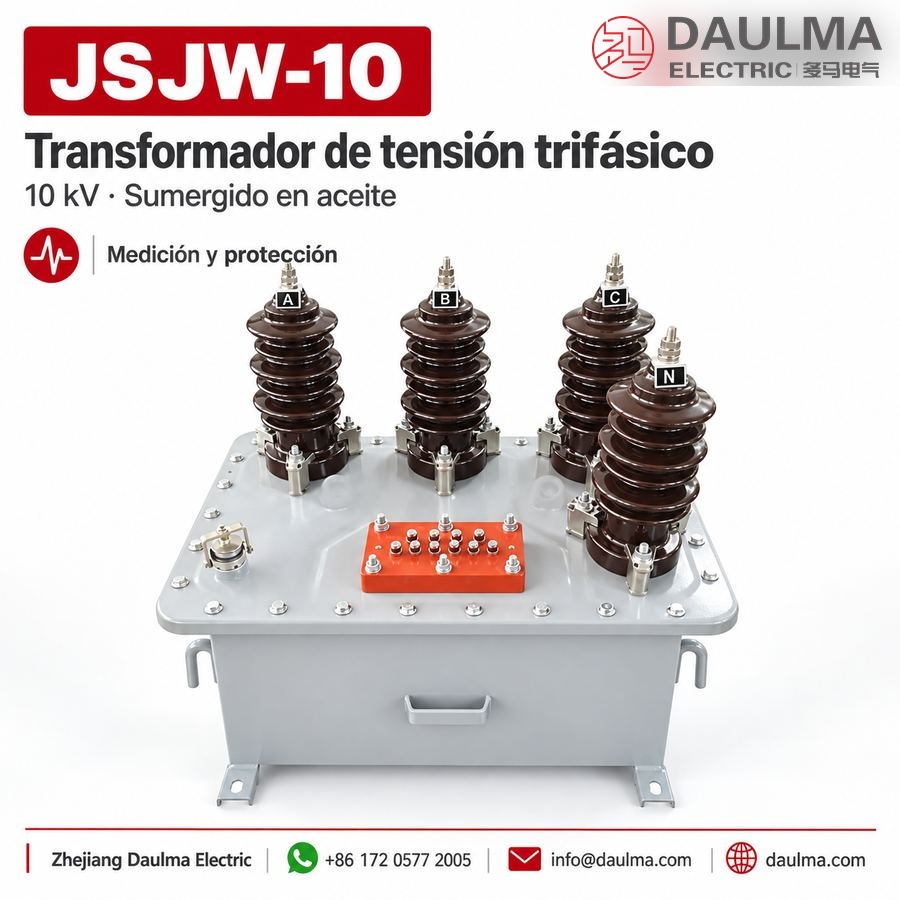

El JSJW-3/6/10G es un transformador de tensión trifásico vertical para interiores, sumergido en aceite, diseñado para sistemas de energía de CA de 3kV, 6kV y 10kV. Reduce con precisión la tensión del sistema primario a una salida secundaria estandarizada de 100V, permitiendo un funcionamiento seguro y fiable de instrumentos de medición, dispositivos de monitorización de tensión, circuitos de control y equipos de protección por relé.
Este transformador cuenta con un sistema de aislamiento lleno de aceite que proporciona una excelente rigidez dieléctrica y estabilidad térmica, lo que lo hace ideal para aplicaciones de servicio continuo en subestaciones de interior de media tensión y paneles de aparamenta donde la transformación precisa de tensión es crítica.
Resumen de Características Nominales
| Parámetro | Valor |
|---|---|
| Tipo de Producto | Transformador de tensión trifásico |
| Instalación | Interior, vertical |
| Aislamiento | Sumergido en aceite |
| Clase de Tensión Nominal | 3kV / 6kV / 10kV |
| Relación Primario:Secundario | 3000:100 / 6000:100 / 10000:100 V |
| Tensión Secundaria Nominal | 100 V |
| Frecuencia Nominal | 50 Hz o 60 Hz |
| Clase de Contaminación | Clase II |
| Función Principal | Medición, monitorización, control, protección por relé |
| Material del Núcleo | Acero al silicio laminado en frío |
Designación del Modelo
- J: Transformador de tensión
- S: Estructura trifásica
- J: Aislamiento sumergido en aceite
- W: Disposición de terminales de cinco columnas
- 3/6/10: Grado de tensión nominal (3kV, 6kV o 10kV)
- G: Variante de diseño específica del fabricante
Construcción
El JSJW-3/6/10G cuenta con un robusto tanque de aceite cilíndrico de acero que aloja un núcleo de acero al silicio laminado en frío y bobinados primario y secundario de precisión. El diseño sumergido en aceite garantiza un rendimiento de aislamiento superior y una disipación de calor eficiente durante el funcionamiento continuo. Los terminales primarios se montan en la parte superior mediante pasadores de porcelana, mientras que los terminales secundarios y un perno de puesta a tierra dedicado M12 son accesibles en la base para conexiones seguras.
Todas las unidades incluyen disposiciones para el llenado y drenaje de aceite, con mecanismos de sellado diseñados para mantener la integridad a largo plazo en condiciones normales de funcionamiento en interiores. La orientación vertical optimiza el uso del espacio en aparamenta compacta de interior y compartimentos de medición.
Parámetros técnicos
Condiciones de Servicio
- Entorno de Instalación: Solo interior
- Temperatura Ambiente: -5 °C a +40 °C
- Altitud: ≤ 1000 m (salvo indicación contraria)
- Clase de Contaminación: Clase II
- Humedad Relativa: ≤ 95% (sin condensación)
Datos Técnicos
| Modelo | Tensión Primaria Nominal (V) |
Tensión Secundaria (V) |
Frecuencia (Hz) |
Tipo de Aislamiento |
Clase de Precisión |
Potencia Nominal (VA) |
|---|---|---|---|---|---|---|
| JSJW-3 | 3000 | 100 | 50/60 | Sumergido en aceite | Según especificación | Según clase de precisión |
| JSJW-6 | 6000 | 100 | 50/60 | Sumergido en aceite | Según especificación | Según clase de precisión |
| JSJW-10 | 10000 | 100 | 50/60 | Sumergido en aceite | Según especificación | Según clase de precisión |
Instalación y cableado
Diagrama de Instalación
La instalación adecuada requiere el cumplimiento de los espacios libres dimensionales, la orientación de los terminales y las prácticas de puesta a tierra. El transformador debe montarse verticalmente sobre una base rígida utilizando los orificios de fijación proporcionados. Los terminales primarios se encuentran en la parte superior; el cableado secundario y la puesta a tierra deben seguir los esquemas aprobados. Asegúrese de mantener un espacio libre adecuado para el mantenimiento, la ventilación y la seguridad eléctrica.
Dimensiones Generales
| Modelo | Altura Total (mm) |
Diámetro del Tanque (mm) |
Distancia de Fijación de la Base (mm) |
Orificios de Montaje |
Perno de Puesta a Tierra |
|---|---|---|---|---|---|
| JSJW-6 | 705 | Φ368 | 248 | 4-Φ18 | M12 |
| JSJW-10 | 874 | Φ472 | 320 | 4-Φ18 | M12 |
Nota: Las dimensiones del JSJW-3 deben confirmarse a partir de los planos finales aprobados.
Selección y preguntas frecuentes
Guía de Selección
- Seleccione el modelo (JSJW-3/6/10) según la tensión del sistema: 3kV, 6kV o 10kV.
- Confirme que la relación de tensión coincide con el sistema primario y la entrada del dispositivo secundario (ej. 10000:100 para 10kV).
- Elija la clase de precisión según la aplicación: clase superior (ej. 0.2, 0.5) para medición de facturación; clase estándar (ej. 1.0, 3P) para monitorización o protección.
- Calcule la carga secundaria total (medidores + relés + pérdidas de cableado) y asegúrese de que no exceda la potencia nominal en la clase de precisión seleccionada.
- Verifique que el entorno de instalación en interiores cumpla con las condiciones de servicio (temperatura, humedad, clase de contaminación).
Preguntas Frecuentes
Q1: ¿Se puede instalar este transformador de tensión JSJW-10 en exteriores?
No, este equipo está diseñado exclusivamente para instalación en interiores. Requiere una temperatura ambiente entre -5 °C y +40 °C, y una humedad relativa ≤ 95% sin condensación. Consulte las condiciones de su subestación antes de solicitarlo.
Q2: ¿Qué clase de precisión necesito para relés de protección?
La clase de precisión y la potencia nominal dependen de la carga conectada total, incluyendo relés y cableado. La carga secundaria no debe exceder la potencia nominal de la clase elegida. Confirme sus requisitos de carga con nuestro equipo técnico.
Q3: ¿Fabrican modelos JSJW para tensiones primarias diferentes a 10 kV?
Sí, la serie JSJW incluye modelos para 3 kV (JSJW-3) y 6 kV (JSJW-6) además del de 10 kV. Todos operan a 50/60 Hz con salida secundaria de 100 V. Especifique la tensión primaria requerida en su solicitud de cotización.
Q4: ¿Funciona correctamente en altitudes superiores a 1000 metros?
El diseño estándar está limitado a una altitud máxima de 1000 metros. Para instalaciones a mayor elevación, es necesario aplicar factores de corrección dieléctrica y térmica. Contacte a ventas para evaluar adaptaciones técnicas según su ubicación geográfica.
Q5: ¿Para qué tipo de aplicaciones industriales se utiliza este transformador?
Se utiliza en celdas de media tensión y tableros de distribución interior para medición y protección. Su aislamiento sumergido en aceite clase II garantiza un rendimiento estable en redes trifásicas de 3, 6 y 10 kV.
Q6: ¿Qué pruebas de fábrica se incluyen en el suministro?
Los protocolos de pruebas de fábrica y los certificados de calibración están sujetos a confirmación según las especificaciones del proyecto. El aislamiento sumergido en aceite requiere ensayos dieléctricos específicos. Contacte a nuestro departamento técnico para solicitar el alcance exacto de las pruebas.
