Технические параметры

Условия эксплуатации

• Среда установки: Только для внутренней установки
• Температура окружающей среды: от -5 °C до +40 °C
• Высота над уровнем моря: ≤ 1000 м (если не указано иное)
• Степень загрязнения: Класс II
• Относительная влажность: ≤ 95% (без конденсации)

Технические данные

Установка и подключение

Схема монтажа

Правильный монтаж требует соблюдения габаритных зазоров, ориентации выводов и правил заземления. Трансформатор должен быть установлен вертикально на жесткое основание с использованием предусмотренных крепежных отверстий. Первичные выводы расположены сверху; вторичные цепи и заземление должны выполняться по утвержденным схемам. Обеспечьте достаточные зазоры для технического обслуживания, вентиляции и электробезопасности.

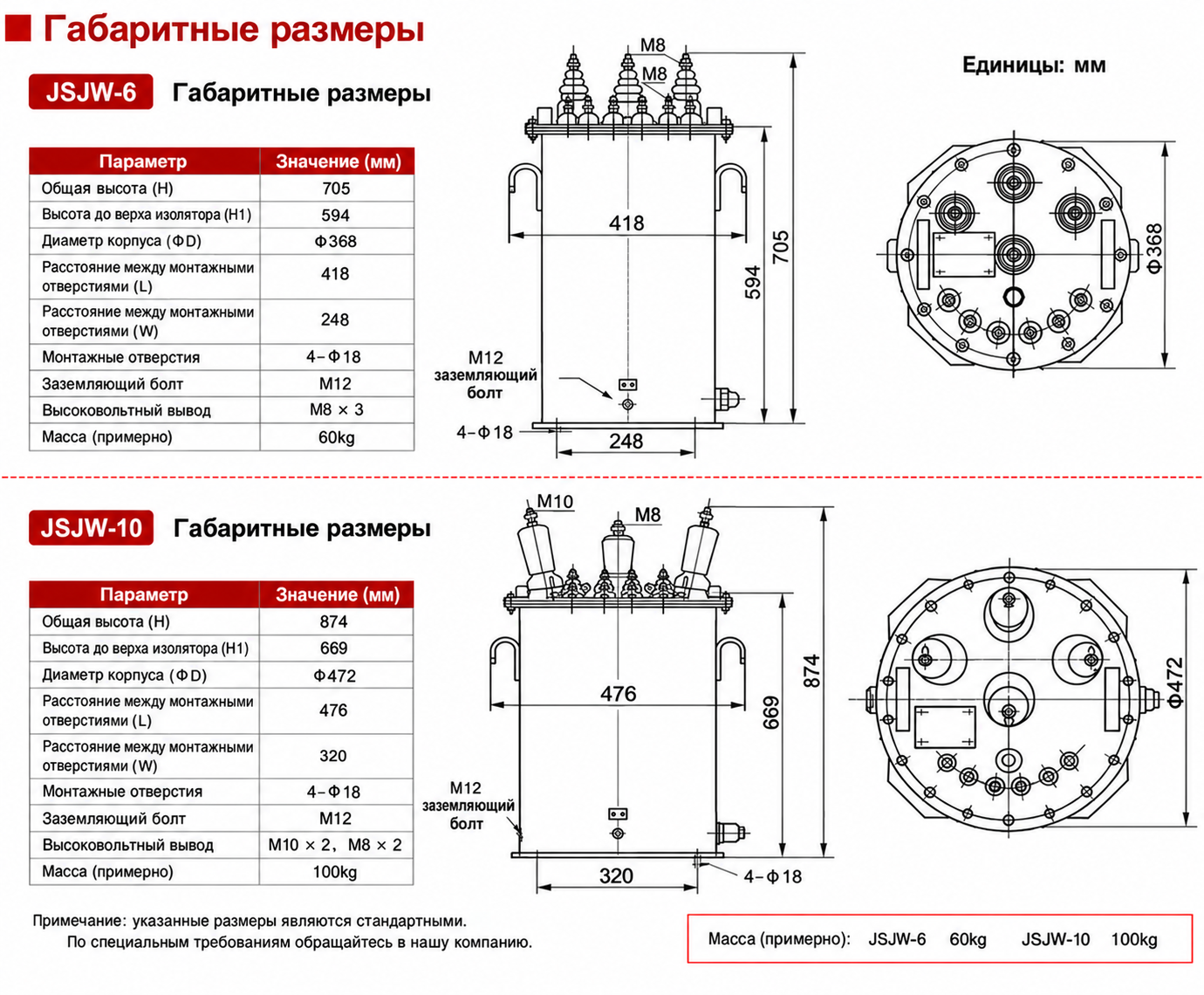

Габаритные размеры

Примечание: Габаритные размеры JSJW-3 необходимо уточнять по окончательным утвержденным чертежам.

Подбор и частые вопросы

Руководство по выбору

• Выберите модель (JSJW-3/6/10) в зависимости от напряжения системы: 3 кВ, 6 кВ или 10 кВ.
• Убедитесь, что коэффициент трансформации соответствует первичной системе и входу вторичного устройства (например, 10000:100 для 10 кВ).
• Выберите класс точности в зависимости от применения: более высокий класс (например, 0,2; 0,5) для коммерческого учета; стандартный класс (например, 1,0; 3P) для контроля или защиты.
• Рассчитайте полную вторичную нагрузку (счетчики + реле + потери в проводах) и убедитесь, что она не превышает номинальную мощность при выбранном классе точности.
• Убедитесь, что условия внутренней установки соответствуют эксплуатационным требованиям (температура, влажность, степень загрязнения).

Часто задаваемые вопросы

В1: Как выбрать правильную модель JSJW (JSJW-3, JSJW-6 или JSJW-10) и класс точности для коммерческого учета и релейной защиты во внутренней подстанции 10 кВ?

Выбирайте модель JSJW строго в зависимости от номинального напряжения вашей системы: JSJW-10 для систем 10 кВ, JSJW-6 для 6 кВ и JSJW-3 для 3 кВ. Для коммерческого учета укажите класс точности 0,2 или 0,5 согласно IEC 61869-3, с номинальной нагрузкой (например, 30 ВА для класса 0,2), соответствующей общей подключенной нагрузке, включая сопротивление счетчика, сопротивление проводов (обычно ≤0,5 Ом для меди) и любых вспомогательных устройств. Для релейной защиты используйте класс 3P или 6P, которые обеспечивают работу в условиях короткого замыкания, а не точность при номинальном напряжении. Всегда проверяйте, чтобы общая вторичная нагрузка не превышала номинальную мощность трансформатора при выбранном классе точности; превышение этого значения нарушает целостность измерений и может вызвать тепловую перегрузку.

В2: Почему стоит выбрать маслонаполненный JSJW-10 вместо трансформаторов напряжения с литой изоляцией или сухого типа для внутренних применений 10 кВ, и каковы компромиссы?

Маслонаполненная конструкция JSJW-10 обеспечивает превосходную электрическую прочность (напряжение пробоя масла обычно >30 кВ/мм) и лучшую термическую стабильность при непрерывной нагрузке по сравнению с альтернативами сухого типа, что делает его подходящим для высокоточного учета и защиты в компактных внутренних КРУ. Масло также подавляет частичные разряды, продлевая срок службы изоляции. Однако к компромиссам относятся больший вес (JSJW-10 весит ~120–150 кг по сравнению с ~70–90 кг для эквивалентных литых типов), обязательный вертикальный монтаж и более строгие требования к обращению (например, проверка уровня масла, предотвращение утечек). ТН с литой изоляцией предпочтительны в пожароопасных средах или при ограничении обслуживания, но могут демонстрировать больший перегрев и снижение долгосрочной стабильности точности при нагрузках с высшими гармониками.

В3: Каких критических ошибок монтажа следует избегать при установке JSJW-6 или JSJW-10 в ячейку КРУ с металлической оболочкой?

К распространенным критическим ошибкам относятся: (1) неправильная вертикальная центровка — отклонение >2° может вызвать миграцию масла и неравномерную нагрузку на изоляторы; (2) недостаточное заземление — отсутствие подключения заземляющего болта M12 к заземлителю с низким сопротивлением (<0,1 Ом) создает риск появления плавающих потенциалов при замыканиях; (3) неправильная полярность вторичных цепей, приводящая к ошибкам учета или ложному срабатыванию реле; (4) недостаточные зазоры вокруг первичных фарфоровых изоляторов (минимум 125 мм между фазами для 10 кВ согласно IEC 62271-200); и (5) отсутствие предохранителей на вторичной стороне — IEC 60044-2 требует установки быстродействующих предохранителей на 2–5 А на каждую вторичную фазу для предотвращения повреждений при коротком замыкании. Всегда проверяйте габаритные размеры, используя расстояние между крепежными отверстиями основания (320 мм для JSJW-10), перед изготовлением ячейки.

В4: Как интерпретировать параметр «номинальная мощность (ВА)» в связи с классом точности, и почему нельзя эксплуатировать JSJW-10 при 100% его максимального теплового предела для целей учета?

Номинальная мощность (ВА) напрямую связана с классом точности — например, JSJW-10 с указанием «класс 0,5, 50 ВА» гарантирует погрешность коэффициента трансформации ≤0,5% только при общей вторичной нагрузке ≤50 ВА. Трансформатор может иметь большую тепловую мощность (например, 100 ВА), но работа сверх номинальной нагрузки для выбранного класса точности снижает точность измерений из-за увеличения падения напряжения в обмотках и ошибок намагничивания магнитопровода. Например, при нагрузке 80 ВА на блоке 0,5/50 ВА погрешность коэффициента может превысить 1,0%, что делает коммерческий учет недействительным. Всегда подбирайте ТН так, чтобы фактическая нагрузка (счетчики + реле + провода) составляла 80–90% от номинальной ВА для требуемого класса точности, чтобы сохранить запас.

В5: Какие проверки технического обслуживания необходимы для маслонаполненных ТН серии JSJW после пяти лет эксплуатации в распределительной подстанции 10 кВ?

После пяти лет выполните: (1) визуальный осмотр на предмет утечек масла в местах прокладок, изоляторов и сливных клапанов; (2) проверку уровня масла по указателю (доливку выполняйте только изоляционным маслом, соответствующим IEC 60296, если уровень ниже минимального); (3) измерение сопротивления изоляции (первичная-вторичная и на землю) с помощью мегаомметра на 2500 В постоянного тока — значения должны превышать 1000 МОм при 20°C; (4) проверку коэффициента трансформации и полярности методом низковольтной инжекции (например, подача 100 В на вторичную обмотку с измерением наведенного напряжения на первичной); и (5) проверку целостности заземления (<0,05 Ом). Не вскрывайте бак, если только испытания качества масла (электрическая прочность, влажность <20 ppm) не покажут деградацию — несанкционированное вскрытие аннулирует гарантию и создает риск проникновения влаги.

В6: Можно ли адаптировать JSJW-10 для нестандартных вторичных напряжений (например, 110 В или 100/√3 В) или с двумя вторичными обмотками для комбинированного учета и защиты?

Да, платформа JSJW поддерживает кастомизацию. Стандартный выход составляет 100 В линейное напряжение, но производители могут настроить вторичные обмотки на 100/√3 В (фазное напряжение) или 110 В по запросу, при условии, что индукция в магнитопроводе остается в пределах 1,6–1,7 Т (при использовании холоднокатаной электротехнической стали). Модели с двумя вторичными обмотками (например, класс 0,2 для учета + 3P для защиты) возможны, но требуют явного указания нагрузки на каждую обмотку (например, «0,2/30 ВА + 3P/50 ВА»). Обратите внимание, что добавление обмоток увеличивает физические размеры и может повлиять на тепловые характеристики — подтвердите габаритную совместимость с вашей ячейкой КРУ. Срок изготовления нестандартных устройств обычно увеличивается на 4–6 недель по сравнению со стандартными позициями на складе.

В7: Как высота более 1000 м влияет на работу JSJW-10, и какое снижение номинальных параметров или модификации требуются?

На высоте более 1000 м плотность воздуха снижается, что уменьшает внешнюю изоляционную способность. В то время как внутренняя маслонаполненная изоляция остается неизменной, внешнюю длину пути утечки фарфоровых изоляторов необходимо увеличить согласно IEC 60071-2. Для высот до 2000 м применяйте поправочный коэффициент 1,13 к испытательным напряжениям; выше этого уровня укажите «высотное исполнение» с увеличенной длиной пути утечки (≥25 мм/кВ для II степени загрязнения). Тепловое снижение номинала обычно не требуется для внутренней установки (конвекционное охлаждение минимально), но уточните у производителя — некоторые могут рекомендовать снижение непрерывной нагрузки на 5–10% выше 2000 м. Никогда не устанавливайте стандартные блоки JSJW на высоте более 1000 м без письменного подтверждения соответствия высотным требованиям.

В8: Какие соображения по закупкам влияют на сроки поставки и общую стоимость владения трансформаторами JSJW-10 в проектах модернизации среднего напряжения?

Стандартные блоки JSJW-10 (10 кВ, 0,5/30 ВА, 50 Гц) обычно отгружаются в течение 4–6 недель, но нестандартные классы точности, две вторичные обмотки или варианты на 60 Гц увеличивают сроки до 8–10 недель. Общая стоимость владения включает не только цену устройства (~1200–1800 долларов США в зависимости от характеристик), но и затраты на монтаж (вертикальная установка требует точной центровки), вторичные кабели (проводники большего сечения снижают погрешность нагрузки) и техническое обслуживание в течение жизненного цикла (испытания масла каждые 5 лет). Рассмотрите возможность присутствия на заводских испытаниях (коэффициент трансформации, полярность, изоляция) для критически важных применений — это добавляет ~5–7% к стоимости, но снижает риски при вводе в эксплуатацию. Избегайте поставщиков с самыми низкими ценами, не имеющих сертифицированного производства по ISO 9001 и протоколов испытаний IEC 61869, так как отказы ТН в полевых условиях часто приводят к спорам по учету или сбоям в защите.

Часто задаваемые вопросы

Q1: Можно ли эксплуатировать этот трансформатор напряжения на открытом воздухе?

Нет, модель предназначена только для внутренней установки. Рабочая температура от -5 °C до +40 °C при влажности до 95%. Уточните условия эксплуатации у инженеров.

Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?

Класс точности подбирается индивидуально под подключенную нагрузку, такую как счетчики и реле. Общая вторичная нагрузка не должна превышать номинальную мощность. Запросите расчет у производителя.

Q3: На какой высоте над уровнем моря допускается эксплуатация JSJW-10?

Стандартное исполнение рассчитано на высоту до 1000 м. Для высокогорных регионов требуются специальные модификации оборудования. Укажите высоту местности при оформлении заявки.

Q4: Возможна ли поставка трансформаторов JSJW-6 с рабочей частотой 60 Гц?

Да, оборудование поддерживает частоту 50 и 60 Гц. Изоляция выполнена по маслонаполненной технологии для надежной работы. Подтвердите требуемую частоту сети в техническом задании.

Q5: Какие заводские испытания проходят трехфазные трансформаторы напряжения перед отгрузкой?

Объем заводских испытаний зависит от требований конкретного проекта и стандартов заказчика. Стандартный протокол тестирования маслонаполненной изоляции предоставляется по запросу. Уточняйте перечень документов у менеджера.

Q6: Для каких распределительных устройств применяются модели серии JSJW?

Трехфазные трансформаторы напряжения JSJW-3, 6 и 10 кВ используются в закрытых распределительных устройствах. Степень загрязнения среды при установке не должна превышать Класс II.
