نظرة عامة
محولات الجهد من سلسلة JSZF-3/6/10 كيلوفولت هي أجهزة كهرومغناطيسية دقيقة مصممة لقياس الجهد بدقة، وقياس استهلاك الطاقة، وحماية المرحلات في أنظمة التيار المتردد الداخلية بجهد 3–12 كيلوفولت. تعتمد على الحث الكهرومغناطيسي لتوفير إشارات جهد ثانوية معزولة كهربائيًا (معزولة جلفانيًا) تتناسب مع جهد النظام الأساسي، مما يضمن تشغيلًا آمنًا وموثوقًا لوظائف المراقبة والتحكم الحرجة.
مصنوعة من عزل راتنج إبوكسي متين وتصميم شبه مغلق مدمج، وتتميز هذه المحولات بأداء كهربائي ممتاز، وقوة ميكانيكية، وسهولة تركيب. وهي مثالية للاستخدام في المحطات الفرعية، والمنشآت الصناعية، ومعدات التوزيع ذات الجهد المتوسط، وتفي بمتطلبات الدقة والموثوقية الصارمة في ظروف التشغيل الداخلية الاعتيادية.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 3 كيلوفولت / 6 كيلوفولت / 10 كيلوفولت (داخلي) |
| التردد المقنن | 50 هرتز (60 هرتز عند الطلب) |
| جهد الثانوي المقنن | 100/√3 فولت أو 100 فولت |
| فئات الدقة | 0.2، 0.5، 1، 3، 6P (للقياس/الحماية) |
| الحمل المقنن | لكل لُفّة/لف ثانوي (فولت أمبير) |
| عامل القدرة للحمل | cos φ = 0.8 (متأخر) |
| أقصى سعة خرج | 1000 فولت أمبير |
| نظام العزل | مركب راتنج إبوكسي |
| نوع التصميم | شبه مغلق، داخلي |
| نماذج الموديلات | JSZF-3، JSZF-6، JSZF-10 |

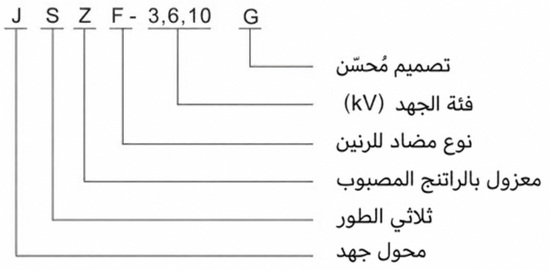

ترميز الموديل
- J: محول جهد (VT)
- S: تكوين ثلاثي الطور / أحادي الطور
- Z: هيكل معزول براتنج إبوكسي مسبوك
- F: تصميم شبه مغلق
- 3 / 6 / 10: فئة الجهد (كيلوفولت)
البناء
تتميز سلسلة JSZF ببناء شبه مغلق من راتنج إبوكسي مسبوك يضمن أداءً عاليًا في العزل، ومقاومة للرطوبة، واستقرارًا ميكانيكيًا طويل الأمد. تم تحسين الشكل المدمج للتركيب في معدات التوزيع الداخلية ذات الجهد المتوسط، مع الحفاظ على المسافات الكهربائية المطلوبة للعزل والتسرب، مع السماح بإمكانية الفحص البصري.
يجمع نظام العزل المتكامل للابتدائي والثانوي مع تصميم نواة مغناطيسية محسّن بين الدقة الثابتة والأداء الحراري الممتاز. ويُمكّن هذا البناء المتين من التشغيل الموثوق في بيئات التلوث الخفيف إلى المعتدل، مما يجعله مناسبًا للتطبيقات الصناعية ومرافق المرافق العامة المطلِبة.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: داخلي فقط (يُوصى بالتركيب العمودي)
- الارتفاع: ≤ 1000 متر فوق مستوى سطح البحر (أعلى عند الطلب)
- درجة حرارة المحيط: -5°م إلى +40°م
- الرطوبة النسبية: ≤95%، بدون تكاثف
- درجة التلوث: خفيف إلى معتدل
- الظروف البيئية: خالٍ من الغازات المسببة للتآكل، والمواد المتفجرة، والاهتزاز الشديد، أو الصدمات الميكانيكية
البيانات الفنية
| الموديل | نسبة الجهد المقنن (فولت) |
فئة 0.2 (فولت أمبير) |
فئة 0.5 (فولت أمبير) |
فئة 1 (فولت أمبير) |
فئة 3 (فولت أمبير) |
فئة 6P (فولت أمبير) |
أقصى خرج (فولت أمبير) |
مستوى العزل (كيلوفولت) |
|---|---|---|---|---|---|---|---|---|
| JSZF-3 | 3000/√3 / 100/√3 / 100/3 | 60 | 150 | 300 | 450 | 50 | 1000 | 3.6/25/40 |
| JSZF-6 | 6000/√3 / 100/√3 / 100/3 | 60 | 150 | 300 | 450 | 50 | 1000 | 7.2/32/60 |
| JSZF-10 | 10000/√3 / 100/√3 / 100/3 | 75 | 150 | 300 | 450 | 50 | 1000 | 12/42/75 |
التركيب والتوصيلات

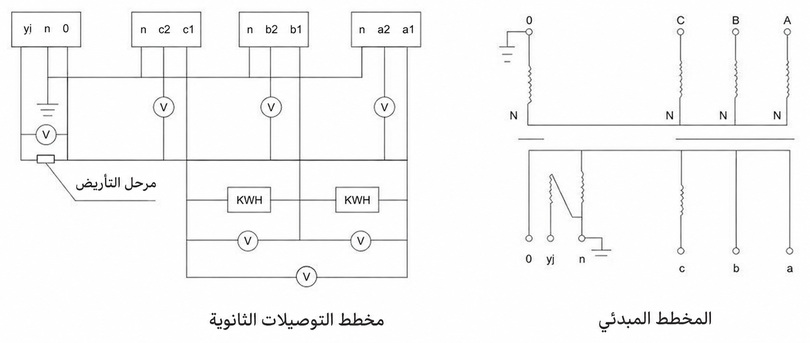

مخطط التركيب
التمديدات والتركيب الصحيحان ضروريان للتشغيل الآمن والدقيق. قم بتوصيل الموصلات الابتدائية وفقًا لتعليمات لوحة الاسم، وتأكد من أن دوائر الثانوي تحتوي على صمامات انصهار ذات تصنيف مناسب. وبالنسبة لموديلات JSZF-3 وJSZF-6، يجب تأريض الطرف O أثناء ظروف العطل لتنسيق العمل مع أنظمة حماية أعطال الأرض.
الأبعاد الخارجية
| البعد | القيمة (مم) |
|---|---|
| الارتفاع | حسب رسم الأبعاد |
| العرض | حسب رسم الأبعاد |
| العمق | حسب رسم الأبعاد |
| نمط ثقوب التركيب | حسب رسم الأبعاد |
| Φ الطرف الابتدائي | حسب نوع الموديل |
الاختيار والأسئلة الشائعة
الأسئلة الشائعة
Q1: هل يمكن تركيب محولات الجهد JSZF-10 في الهواء الطلق؟
لا، هذه المحولات مصممة للتركيب الداخلي فقط. يجب أن تكون بيئة التركيب خالية من الغازات المسببة للتآكل والاهتزاز الشديد. يرجى تأكيد بيئة التركيب للمصنع.
Q2: ما فئة الدقة المناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2 لقياسات الفوترة الدقيقة. يوفر هذا النموذج خرجاً يصل إلى 60 فولت أمبير لفئة 0.2. تواصل معنا لتأكيد مواصفات الحمل.
Q3: هل تعمل المحولات بكفاءة في المرتفعات التي تتجاوز 1000 متر؟
التصميم القياسي يدعم حتى 1000 متر فوق مستوى سطح البحر. يمكن تخصيص التصميم للمرتفعات الأعلى عند الطلب. يرجى تحديد ارتفاع الموقع عند الاستفسار.
Q4: كيف يمكن تخصيص نسبة الجهد المقنن حسب متطلبات المشروع؟
تتوفر نسب جهد قياسية مثل 3، 6، و10 كيلوفولت. يمكن تخصيص النسب حسب الطلب لمطابقة مواصفات الشبكة. أرسل مخطط النظام الكهربائي للمراجعة الفنية.
Q5: ما هي اختبارات المصنع المعتمدة قبل شحن المحولات؟
تخضع المحولات لاختبارات مصنع قياسية لضمان مستوى العزل والأداء. تُصدر شهادات المطابقة مع كل شحنة. تواصل معنا للحصول على قائمة الاختبارات التفصيلية وشهادات الاعتماد.
Q6: أين تُستخدم محولات الجهد JSZF شبه المغلقة بشكل رئيسي؟
تُستخدم هذه المحولات بشكل أساسي في أنظمة القياس والحماية داخل محطات التوزيع الداخلية. العزل الراتنجي يضمن موثوقية عالية في شبكات 3 إلى 10 كيلوفولت.
Q7: لماذا يُفضل عزل راتنج الإبوكسي في محولات القياس؟
يوفر عزل الإبوكسي حماية ممتازة ضد الرطوبة والتلوث الخفيف إلى المعتدل. هذا يطيل العمر الافتراضي ويقلل متطلبات الصيانة. راجع كتيب المواصفات التقنية للمزيد.
