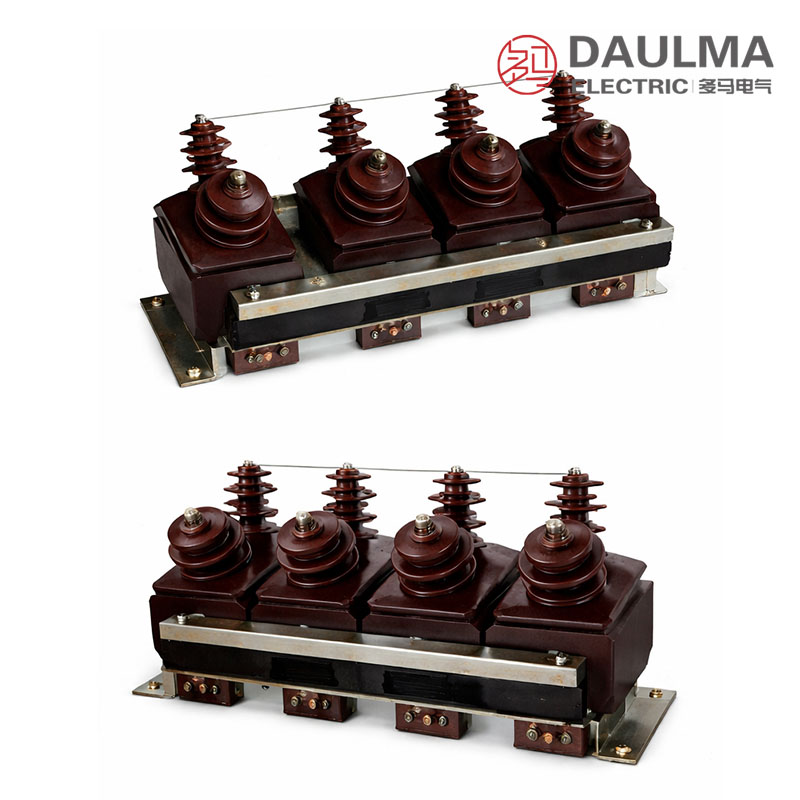

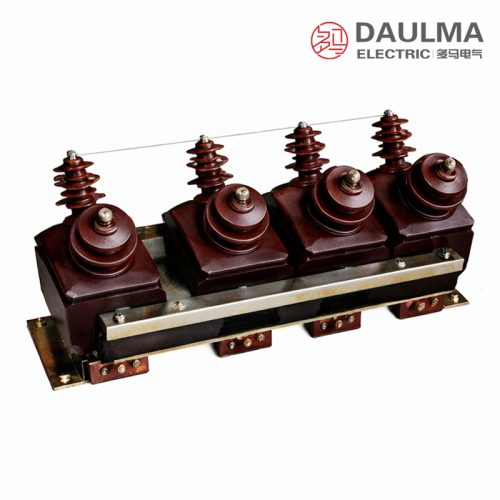

Technické parametry

Provozní podmínky

• Prostředí instalace: Pouze vnitřní (doporučena svislá montáž)
• Nadmořská výška: ≤ 1000 m n. m. (vyšší na vyžádání)
• Okolní teplota: -5 °C až +40 °C
• Relativní vlhkost: ≤95 %, bez kondenzace
• Stupeň znečištění: Lehký až střední
• Provozní podmínky: Bez korozivních plynů, výbušných látek, silných vibrací nebo mechanických nárazů

Technické údaje

Instalace a zapojení

Schéma zapojení

Správné zapojení a montáž jsou zásadní pro bezpečný a přesný provoz. Primární vodiče připojte podle pokynů na štítku a zajistěte, aby sekundární obvody obsahovaly pojistky s odpovídajícím jmenovitým proudem. U modelů JSZF-3 a JSZF-6 musí být svorka O během poruchových stavů uzemněna pro správnou koordinaci se systémy ochrany proti zemní poruše.

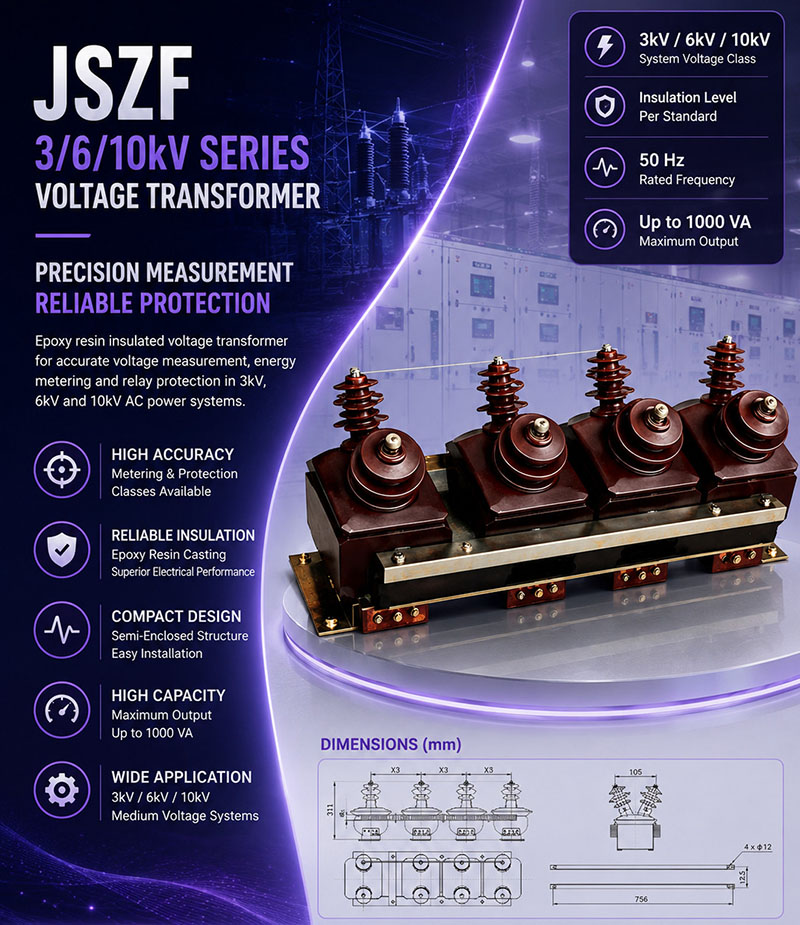

Obrysové rozměry

Výběr a časté otázky

Návod pro výběr

• Zvolte model (JSZF-3/6/10) podle třídy napětí sítě.
• Vyberte kombinaci tříd přesnosti (např. 0,2 pro měření, 6P pro ochranu) dle potřeb aplikace.
• Stanovte jmenovitou zátěž (VA) pro každé sekundární vinutí tak, aby odpovídala připojeným zařízením.
• Potvrďte konfiguraci sekundárního napětí: 100/sqrt(3) V nebo 100 V.
• Ověřte, že vnitřní provozní podmínky (teplota, vlhkost, nadmořská výška) splňují provozní limity.

Často kladené otázky

Otázka 1: Jak správně vybrat vhodný model JSZF (JSZF-3, JSZF-6 nebo JSZF-10) a kombinaci tříd přesnosti pro měření versus ochranu v 10kV vnitřní rozvodně?

Výběr začíná shodou s jmenovitým napětím sítě: pro 10kV sítě použijte model JSZF-10 (jmenovité primární napětí 10 000/√3 V). Pro měřicí obvody vyžadující vysokou přesnost (např. fakturační měření) zadejte třídu přesnosti 0,2 nebo 0,5 se specifikovanou jmenovitou zátěží – 75 VA pro třídu 0,2 a 150 VA pro třídu 0,5 podle technické tabulky. Pro reléovou ochranu (např. přepěťovou nebo zemní poruchu) zvolte třídu 6P se zátěží 50 VA, která zajišťuje výkon při poruchových stavech až do 190 % jmenovitého napětí. Nikdy nepřekračujte jmenovitou zátěž pro danou třídu přesnosti; její překročení zhoršuje přesnost měření a může ohrozit koordinaci ochran.

Otázka 2: Proč série JSZF uvádí různé izolační úrovně (např. 12/42/75 kV pro JSZF-10) a jak tyto hodnoty ovlivňují kompatibilitu s rozváděčem?

Označení izolační úrovně „12/42/75“ odpovídá jmenovitému napětí sítě (12 kV), napěťové pevnosti při průmyslové frekvenci (42 kV RMS po 1 min) a impulzní pevnosti při atmosférickém přepětí (75 kV špičkově). Tyto hodnoty zajišťují, že JSZF-10 splňuje požadavky normy IEC 61869-3 pro 10kV vnitřní rozváděče. Nesoulad izolačních úrovní může vést k průrazu při spínacích přepětích nebo úderech blesku. Vždy ověřte, že izolační úroveň transformátoru odpovídá zkušebním napěťovým specifikacím rozváděče – zejména 42 kV AC pevnosti a 75 kV BIL – aby byla zachována integrita systému a soulad s místními distribučními předpisy.

Otázka 3: Jaká jsou kritická opatření při montáži transformátorů JSZF-10kV do kovových rozváděčů, aby se předešlo běžným poruchám v terénu?

Je třeba dodržet tři klíčová opatření: (1) Zajistěte svislou montáž podle specifikace – odchylky mohou ovlivnit vnitřní napěťové stavy v epoxidové pryskyřici a ohrozit dlouhodobou mechanickou stabilitu. (2) Uzemněte jeden bod sekundárního obvodu (obvykle neutrální nebo svorku O) podle norem IEC 61869; plovoucí sekundární obvody mohou způsobit kapacitní vazbu a nebezpečná přepětí. (3) Nainstalujte pojistky s odpovídajícím jmenovitým proudem (obvykle ≤6 A) na všechna sekundární vinutí, aby se předešlo tepelnému poškození při náhodném zkratu – pamatujte, že sekundární obvody měřicích transformátorů napětí nesmí být nikdy zkratovány. Dále dodržujte minimální vzdálenosti podle výkresu obrysu, aby nedošlo k přeskokům a aby bylo zajištěno odvádění tepla, zejména v hustě zabalených panelech.

Otázka 4: Jak interpretovat hodnoty jmenovité zátěže (např. 75 VA při třídě 0,2) ve srovnání s maximální výstupní kapacitou 1000 VA pro JSZF-10?

Jmenovitá zátěž (např. 75 VA pro třídu 0,2) definuje zátěž, při které transformátor dosahuje deklarované přesnosti za standardních podmínek (cos φ = 0,8 induktivní). Maximální výstup 1000 VA je tepelný limit – absolutní horní hranice před přehřátím – avšak přesnost není zaručena nad rámec jmenovité zátěže. Například připojení zátěže 300 VA na vinutí třídy 0,2 způsobí chyby přesahující ±0,2 %, což může znehodnotit měřicí data. Vždy dimenzujte připojenou instrumentaci (měřiče, relé, vedení) tak, aby jejich celkový odběr ve VA při provozním napětí zůstal v rámci zátěže specifikované pro zvolenou třídu přesnosti.

Otázka 5: Podporuje série JSZF dvojí sekundární vinutí s různými třídami přesnosti (např. 0,2 pro měření a 6P pro ochranu) a jaké možnosti přizpůsobení jsou k dispozici?

Ano, platforma JSZF podporuje více sekundárních vinutí s nezávislými třídami přesnosti – běžně jedno vinutí třídy 0,2 nebo 0,5 pro měření a samostatné vinutí třídy 3 nebo 6P pro ochranu. Možnosti přizpůsobení zahrnují volbu sekundárního napětí (100/√3 V pro fáze-zem nebo 100 V pro fáze-fáze), přidělení zátěže na jednotlivá vinutí a konfiguraci svorek. Každá jednotka však má pouze jediný převod; víceúrovňové nebo nastavitelné převody nejsou standardní. Přesné požadavky (např. „JSZF-10 se dvěma sekundáry: 0,2/75 VA + 6P/50 VA, 100/√3 V“) specifikujte již při objednávce, aby tovární konfigurace odpovídala potřebám systému.

Otázka 6: Jak se polouzavřená konstrukce z epoxidové pryskyřice u JSZF srovnává s plně uzavřenými nebo olejovými transformátory z hlediska údržby a odolnosti vůči prostředí?

Polouzavřená konstrukce z lité epoxidové pryskyřice u JSZF eliminuje riziko úniku oleje a snižuje nebezpečí požáru ve srovnání s olejovými transformátory, což ji činí vhodnou pro vnitřní rozvodny poblíž citlivého zařízení. Na rozdíl od plně uzavřených epoxidových typů umožňuje polouzavřená konstrukce vizuální kontrolu svorek a částečný přístup pro termografické snímání. Je však určena pouze pro prostředí s lehkým až středním znečištěním (IEC 60664); ve vysoké vlhkosti nebo při výskytu vodivého prachu může být nutné doplnit zvýšenou povrchovou dráhu nebo ochranný nátěr. Údržba je minimální – především pravidelné termografické kontroly a kontrola utažení svorek – na rozdíl od olejových jednotek není nutné testovat dielektrickou kapalinu ani údržba filtračního systému.

Otázka 7: Jaké aspekty při nákupu ovlivňují dodací lhůtu a cenu při pořizování transformátorů JSZF-10kV pro rozsáhlý distribuční projekt?

Standardní jednotky JSZF-10 (50 Hz, sekundární napětí 100/√3 V, třídy 0,5/3) mají obvykle dodací lhůtu 4–6 týdnů. Nestandardní konfigurace – jako provoz při 60 Hz, nestandardní zátěže nebo dvojí vinutí třídy 0,2 – mohou prodloužit dodání na 10–12 týdnů kvůli překalibraci jádra a požadavkům na typové zkoušky. Cena roste s vyššími třídami přesnosti (0,2 vs. 1) a nižšími zátěžemi kvůli přísnějším tolerancím jádra. U velkých objednávek (>50 ks) vyjednejte protokoly sériového testování, aby se snížily náklady na certifikaci na jednotku. Vždy ověřte, zda dodavatel poskytuje kompletní tovární zkušební protokoly podle IEC 61869 (chyba převodu, polarita, izolace, oteplování) – jejich absence zvyšuje riziko při uvedení do provozu a může způsobit ztrátu záruky.

Otázka 8: Jaké jsou nejčastější příčiny driftu přesnosti nebo poruchy transformátorů JSZF během provozu a jak je diagnostikovat?

Hlavní příčiny zahrnují: (1) Přetížení sekundáru – překročení jmenovité zátěže vede ke zvýšeným chybám převodu a fázového úhlu; diagnostika pomocí místní zkoušky přesnosti podle IEC 61869-5. (2) Nesprávné uzemnění – plovoucí sekundáry vyvolávají rezonanci a přepětí; ověřte jednobodové uzemnění testerem spojitosti. (3) Tepelná degradace způsobená trvalým přepětím nebo špatným chlazením; zkontrolujte zbarvení nebo praskliny v epoxidové pryskyřici. (4) Nesprávná volba pojistek – pomalé pojistky nemusí odpojit poruchu dostatečně rychle, což poškozuje vinutí. Pokud se objeví nesrovnalosti v měření, nejprve ověřte skutečnou zátěž a poté proveďte excitační (kolenní) zkoušky pro posouzení stavu jádra. Jednotky s chybou >2× jmenovité nebo s fyzickým poškozením vyměňte – epoxidové transformátory nejsou opravitelné na místě.

Frequently Asked Questions

Q1: Lze tento transformátor napětí instalovat venku nebo ve vysokých nadmořských výškách?

Instalace je určena pouze pro vnitřní prostředí do nadmořské výšky 1000 m. Pro vyšší nadmořské výšky nebo venkovní instalaci kontaktujte výrobce pro individuální posouzení.

Q2: Která třída přesnosti je vhodná pro měření a ochranné relé?

Pro přesné měření použijte třídu 0,2 nebo 0,5, pro ochrany je ideální třída 6P. Přesný výkon a nastavení třídy upřesníme dle vašeho zadání.

Q3: Jak vybrat správný model pro síťové napětí 10 kV?

Pro systémy 10 kV zvolte model JSZF-10 se jmenovitým převodem 10000/√3. Izolační hladina 12/42/75 kV zajišťuje bezpečný provoz v rozváděčích.

Q4: Jaké tovární zkoušky se provádějí před odesláním transformátorů?

Každý kus prochází standardními výstupními zkouškami dle platných norem. Specifické typové nebo speciální zkoušky a jejich certifikáty konzultujte přímo s naším obchodním oddělením.

Q5: Lze přizpůsobit maximální výstupní výkon nad 1000 VA?

Standardní maximální výstupní výkon je 1000 VA. Požadavky na vyšší zátěž nebo specifické převody podléhají individuálnímu posouzení a potvrzení výrobce.

Q6: Kde se tyto epoxidové transformátory napětí obvykle používají?

Jsou určeny pro vnitřní rozváděče v průmyslových závodech a energetice. Vyžadují prostředí bez korozivních plynů a silných vibrací.

Q7: Jaký provozní teplotní rozsah výrobce pro tyto transformátory specifikuje?

Výrobce udává provozní teplotu okolí od -5 °C do +40 °C s relativní vlhkostí do 95 %. Pro extrémní klimatické podmínky vyžádejte speciální úpravu.
