Технические параметры

Условия эксплуатации

• Место установки: Только внутри помещений (рекомендуется вертикальный монтаж)
• Высота над уровнем моря: ≤ 1000 м (по запросу — выше)
• Температура окружающей среды: от -5 °C до +40 °C
• Относительная влажность: ≤95%, без конденсации
• Степень загрязнения: Слабая и умеренная
• Условия окружающей среды: Без коррозионных газов, взрывоопасных сред, сильной вибрации или механических ударов

Технические данные

Установка и подключение

Схема подключения

Правильное подключение и монтаж необходимы для безопасной и точной работы. Подключайте первичные проводники в соответствии с инструкциями на паспортной табличке и обеспечьте защиту вторичных цепей предохранителями соответствующего номинала. Для моделей JSZF-3 и JSZF-6 вывод O должен быть заземлён в аварийных режимах для согласования с системами защиты от замыканий на землю.

Габаритные размеры

Подбор и частые вопросы

Руководство по выбору

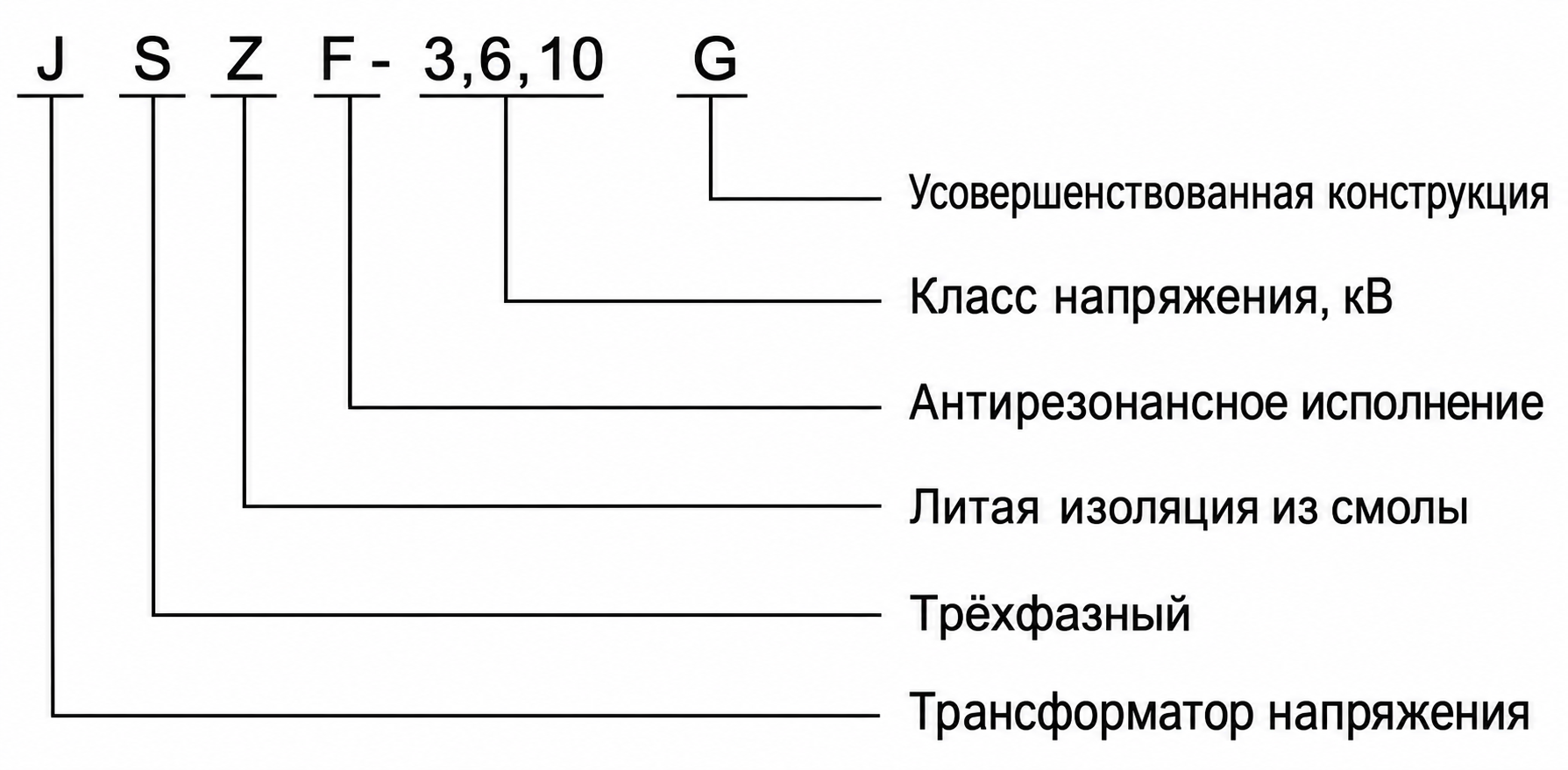

• Выберите модель (JSZF-3/6/10) в соответствии с классом напряжения сети.
• Определите комбинацию классов точности (например, 0,2 для измерений, 6P для защиты) в зависимости от назначения.
• Укажите номинальную нагрузку (В·А) для каждой вторичной обмотки, соответствующую подключаемым устройствам.
• Подтвердите конфигурацию вторичного напряжения: 100/√3 В или 100 В.
• Убедитесь, что условия окружающей среды внутри помещения соответствуют допустимым пределам (температура, влажность, высота над уровнем моря).

Часто задаваемые вопросы

В1: Как правильно выбрать подходящую модель JSZF (JSZF-3, JSZF-6 или JSZF-10) и комбинацию классов точности для измерительных и защитных цепей в распределительном устройстве 10 кВ?

Выбор начинается с соответствия номинальному напряжению сети: используйте JSZF-10 для систем 10 кВ (номинальное первичное напряжение 10 000/√3 В). Для измерительных цепей с высокими требованиями к точности (например, коммерческий учёт) укажите класс точности 0,2 или 0,5 с соответствующей номинальной нагрузкой — 75 В·А для класса 0,2 и 150 В·А для класса 0,5 согласно техническим данным. Для релейной защиты (например, защиты от перенапряжения или замыканий на землю) выберите класс 6P с нагрузкой 50 В·А, который обеспечивает корректную работу при аварийных режимах до 190% номинального напряжения. Никогда не превышайте номинальную нагрузку для заданного класса точности — это снижает точность измерений и может нарушить координацию защит.

В2: Почему для серии JSZF указаны различные уровни изоляции (например, 12/42/75 кВ для JSZF-10), и как эти значения влияют на совместимость с распределительными устройствами?

Обозначение уровня изоляции «12/42/75» соответствует рабочему напряжению системы (12 кВ), выдерживаемому напряжению промышленной частоты (42 кВ действующее в течение 1 мин) и выдерживаемому импульсному напряжению при грозовых перенапряжениях (75 кВ пиковое). Эти значения гарантируют соответствие JSZF-10 требованиям стандарта МЭК 61869-3 для распределительных устройств 10 кВ с внутренней установкой. Несоответствие уровней изоляции может привести к пробою изоляции при коммутационных или грозовых перенапряжениях. Всегда проверяйте, чтобы уровень изоляции трансформатора соответствовал испытательным напряжениям распределительного устройства — особенно 42 кВ переменного тока и 75 кВ BIL (базовый импульсный уровень) — для обеспечения целостности системы и соответствия местным сетевым нормам.

В3: Какие ключевые меры предосторожности при монтаже трансформаторов JSZF-10 кВ в металлических распределительных устройствах помогут избежать типичных отказов на месте эксплуатации?

Необходимо соблюдать три основных правила: (1) Устанавливайте трансформатор строго вертикально, как указано в документации — отклонения могут нарушить распределение внутренних напряжений в эпоксидной смоле и снизить долговечность. (2) Заземлите одну точку вторичной цепи (обычно нейтраль или вывод O) в соответствии со стандартом МЭК 61869; незаземлённые вторичные цепи подвержены ёмкостной связи и опасным перенапряжениям. (3) Установите предохранители соответствующего номинала (обычно ≤6 А) на все вторичные обмотки для защиты от термического повреждения при случайных коротких замыканиях — помните, что вторичные цепи трансформаторов напряжения ни в коем случае нельзя замыкать накоротко. Кроме того, соблюдайте минимальные расстояния согласно габаритному чертежу, чтобы избежать перекрытий и обеспечить теплоотвод, особенно в плотно укомплектованных шкафах.

В4: Как следует интерпретировать значения номинальной нагрузки (например, 75 В·А при классе 0,2) по сравнению с максимальной выходной мощностью 1000 В·А для JSZF-10?

Номинальная нагрузка (например, 75 В·А для класса 0,2) определяет нагрузку, при которой трансформатор обеспечивает заявленную точность в стандартных условиях (cos φ = 0,8 индуктивный). Максимальная выходная мощность 1000 В·А — это тепловой предел, абсолютная граница, за которой возможен перегрев, но точность за пределами номинальной нагрузки не гарантируется. Например, подключение нагрузки 300 В·А к обмотке класса 0,2 приведёт к погрешностям, превышающим ±0,2%, что может сделать данные учёта недействительными. Всегда рассчитывайте суммарную потребляемую мощность подключаемых приборов (счётчиков, реле, проводов) так, чтобы их общее потребление в вольт-амперах при рабочем напряжении не превышало номинальную нагрузку, указанную для выбранного класса точности.

В5: Поддерживает ли серия JSZF двойные вторичные обмотки с разными классами точности (например, 0,2 для измерений и 6P для защиты), и какие варианты кастомизации доступны?

Да, платформа JSZF поддерживает несколько вторичных обмоток с независимыми классами точности — обычно одна обмотка класса 0,2 или 0,5 для измерений и отдельная обмотка класса 3 или 6P для защиты. Возможна кастомизация: выбор вторичного напряжения (100/√3 В для фаза-земля или 100 В для фаза-фаза), распределение нагрузки по обмоткам и конфигурация выводов. Однако каждый аппарат имеет только один коэффициент трансформации; многоступенчатые или регулируемые коэффициенты не являются стандартными. Указывайте точные требования при заказе (например, «JSZF-10 с двумя вторичными обмотками: 0,2/75 В·А + 6P/50 В·А, 100/√3 В»), чтобы заводская конфигурация соответствовала требованиям системы.

В6: Чем конструкция JSZF с полузакрытой эпоксидной изоляцией отличается от полностью закрытых или масляных трансформаторов напряжения с точки зрения обслуживания и устойчивости к внешним воздействиям?

Полузакрытая конструкция JSZF с литой эпоксидной изоляцией исключает риск утечки масла и снижает пожарную опасность по сравнению с масляными ТН, что делает её пригодной для подстанций внутри помещений рядом с чувствительным оборудованием. В отличие от полностью закрытых эпоксидных аналогов, полузакрытое исполнение позволяет визуально контролировать выводы и частично выполнять термографическую диагностику. Однако она предназначена только для условий слабой и умеренной загрязнённости (МЭК 60664); в условиях высокой влажности или проводящей пыли может потребоваться увеличение путей утечки или нанесение защитного покрытия. Обслуживание минимально — в основном периодическая термография и проверка затяжки выводов, — в отличие от масляных аппаратов, здесь не требуется проверка диэлектрической жидкости или обслуживание силикагелевого фильтра.

В7: Какие факторы при закупке трансформаторов JSZF-10 кВ для проекта энергосбытовой компании влияют на сроки поставки и стоимость?

Стандартные аппараты JSZF-10 (50 Гц, вторичное напряжение 100/√3 В, классы 0,5/3) обычно имеют срок поставки 4–6 недель. Нестандартные конфигурации — такие как работа на 60 Гц, нестандартные нагрузки или две обмотки класса 0,2 — могут увеличить срок до 10–12 недель из-за необходимости перерасчёта магнитопровода и проведения типовых испытаний. Стоимость возрастает с повышением класса точности (0,2 против 1) и снижением номинальной нагрузки из-за более жёстких допусков на магнитопровод. При крупных заказах (>50 шт.) можно согласовать протоколы партионных испытаний для снижения стоимости сертификации на единицу. Всегда уточняйте, предоставляет ли поставщик полные заводские протоколы испытаний по МЭК 61869 (погрешность коэффициента трансформации, полярность, изоляция, нагрев) — их отсутствие повышает риски при вводе в эксплуатацию и может аннулировать гарантию.

В8: Каковы наиболее частые причины дрейфа точности или отказа трансформаторов JSZF в процессе эксплуатации, и как их диагностировать?

Основные причины: (1) Перегрузка вторичной цепи — превышение номинальной нагрузки вызывает увеличение погрешностей коэффициента и угла фазы; диагностируется путём испытаний на месте по МЭК 61869-5. (2) Неправильное заземление — незаземлённые вторичные цепи вызывают резонанс и перенапряжения; проверяется тестером на непрерывность цепи. (3) Тепловая деградация из-за длительного перенапряжения или плохой вентиляции; осматривайте на наличие потемнения или трещин в эпоксидной смоле. (4) Неправильный выбор предохранителей — медленнодействующие предохранители могут не отключить аварию достаточно быстро, вызывая повреждение обмоток. При расхождениях в показаниях счётчиков сначала проверьте подключённую нагрузку, затем проведите испытание намагничивания (определение точки излома) для оценки состояния магнитопровода. Заменяйте аппараты с погрешностью >2× номинальной или с видимыми повреждениями — трансформаторы с эпоксидной изоляцией не подлежат ремонту на месте.

Часто задаваемые вопросы

Q1: Какой класс точности выбрать для коммерческого учета электроэнергии?

Для коммерческого учета используйте класс 0,2. Он обеспечивает высокую точность измерений в заданных пределах нагрузки. Уточняйте номинальную нагрузку вторичных цепей при заказе.

Q2: Можно ли устанавливать данный трансформатор напряжения на улице?

Нет, модель предназначена только для внутренней установки. Эксплуатация допускается при температуре от -5 до +40 °C и влажности до 95%. Для уличных условий запросите альтернативное исполнение.

Q3: Какой уровень изоляции у модели JSZF-10 на 10 кВ?

Уровень изоляции составляет 12/42/75 кВ. Это обеспечивает надежную работу в распределительных устройствах 10 кВ. Подтвердите требования к изоляции для вашего проекта.

Q4: Подходит ли стандартная комплектация для высоты более 1000 метров?

Стандартное исполнение рассчитано на высоту до 1000 м. Для высокогорных районов требуется снижение параметров или специсполнение. Свяжитесь с нами для расчета конфигурации.

Q5: Какие заводские испытания проходят трансформаторы перед отгрузкой?

Каждое устройство проходит рутинные испытания согласно стандартам. Точный перечень протоколов зависит от требований заказчика. Запросите список тестов у менеджера.

Q6: В каких ячейках КРУ применяются трансформаторы серии JSZF?

Изделия применяются в КРУ для цепей измерения, защиты и сигнализации. Убедитесь, что габариты соответствуют вашему шкафу. Уточните установочные размеры у технического специалиста.

Q7: Для чего предназначен класс точности 6P в этой модели?

Класс 6P используется для цепей релейной защиты. Он гарантирует точную передачу напряжения при коротких замыканиях до предельной мощности 50 В·А.
