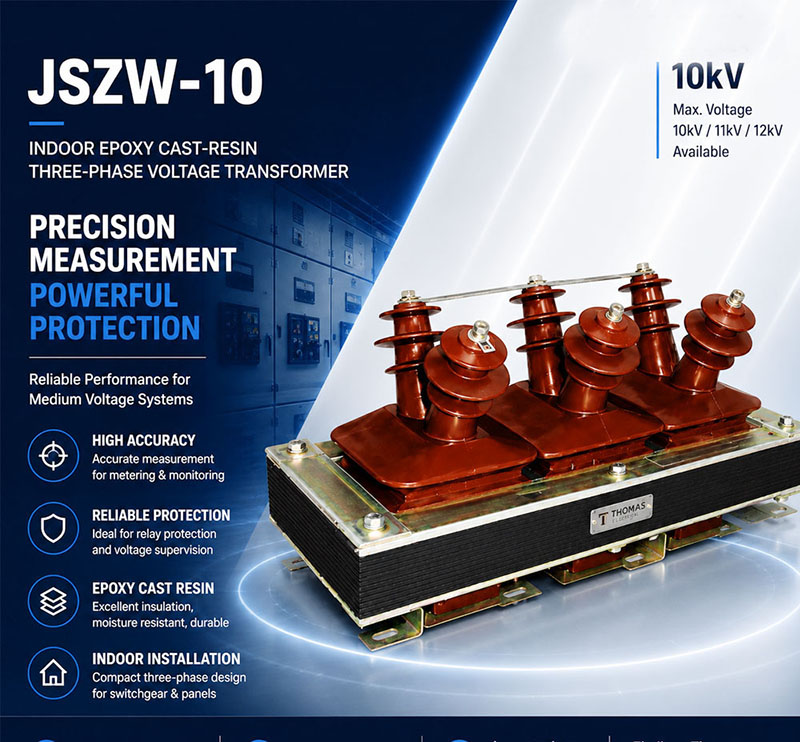

نظرة عامة
محول الجهد JSZW-10 هو محول جهد ثلاثي الطور داخلي معزول بالراتنج الإيبوكسي، مصمم لأنظمة الجهد المتوسط من الفئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. يتميز بهيكل عازل ثلاثي الطور مصبوب بالراتنج الإيبوكسي، مما يوفر عزلًا كهربائيًّا موثوقًا وثباتًا ميكانيكيًّا للتطبيقات الداخلية.
يدعم درجات دقة 0.2 و0.5 و1 للقياس، و3P أو 6P للحماية ودوائر جهد الباقي. يُستخدم في قياس الجهد، وقياس الطاقة، والحماية التتابعية، ومراقبة جهد الباقي ضمن أنظمة التيار المتردد ذات النقطة المحايدة غير المؤرضة فعليًّا (non-effectively grounded) عند ترددي 50 هرتز أو 60 هرتز. وهو متوافق مع المتطلبات الدولية للمشاريع التصديرية المتوافقة مع معايير IEC في مناطق مثل جنوب شرق آسيا والشرق الأوسط وأفريقيا.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 10kV / 11kV / 12kV |
| التردد المقنن | 50Hz / 60Hz |
| تأريض النظام | محايد غير مؤرض فعليًّا |
| جهد الابتدائي | 10kV / √3, 11kV / √3, أو 12kV / √3 |
| جهد الثانوي | 100V / √3, 100V / 3, 110V / √3, أو 110V / 3 |
| درجة دقة القياس | 0.2, 0.5, 1 |
| درجة دقة الحماية | 3P, 6P |
| نوع العزل | راتنج إيبوكسي مصبوب |
| تكوين الأطوار | ثلاثي الطور |
| بيئة التركيب | داخلي |
| وظائف التطبيق | قياس الجهد، قياس الطاقة، الحماية التتابعية، مراقبة جهد الباقي |
| الاستخدام النموذجي | لوحات التوزيع متوسطة الجهد، غرف التوزيع، لوحات القياس |

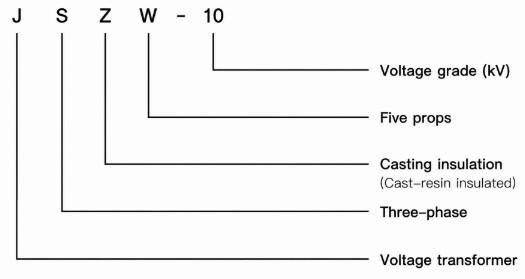

ترميز الموديل
- J: محول جهد / محول جهد كهربائي
- S: تكوين ثلاثي الطور
- Z: هيكل معزول بالراتنج المصبوب
- W: إشارة إلى هيكل القلب الخماسي
- 10: إشارة إلى موديل فئة 10 كيلوفولت؛ قابل للتطبيق على مشاريع فئة 11 كيلوفولت / 12 كيلوفولت بعد التأكيد

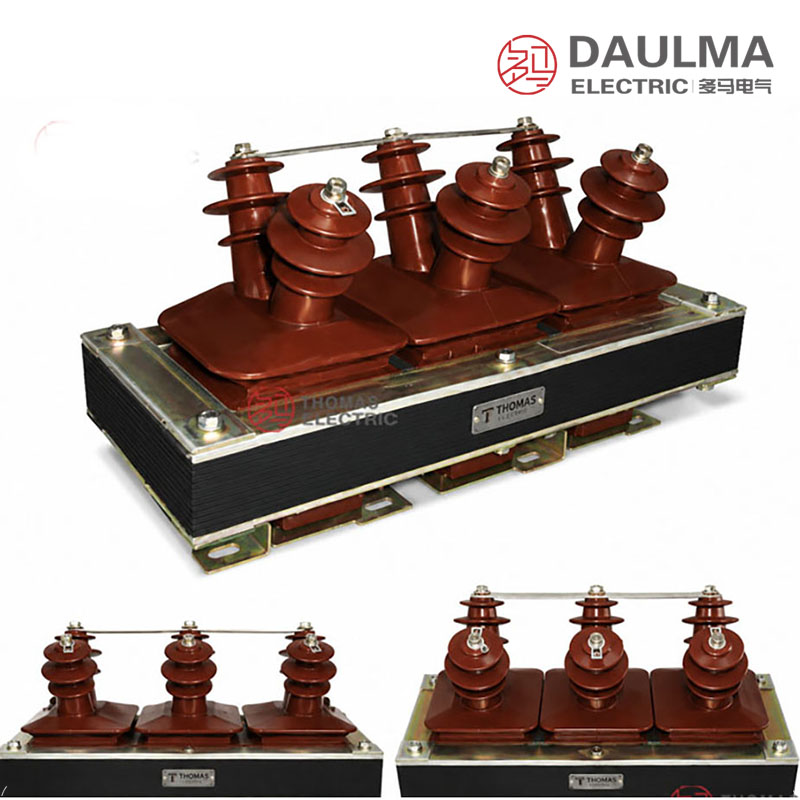

البناء
يتميز محول الجهد JSZW-10 بهيكل عازل ثلاثي الطور متكامل مصنوع من الراتنج الإيبوكسي المصبوب. تتصل أطراف الجهد العالي مباشرةً باللفات الابتدائية لنظام الجهد المتوسط، بينما توفر اللفات الثانوية جهود خرج منخفضة قياسية للقياس، والحماية، وكشف جهد الباقي. يتم تغليف المجموعة بأكملها براتنج إيبوكسي مقاوم للاشتعال، مما يضمن قوة عازلة ممتازة، ومقاومة للرطوبة، وثبات تشغيلي طويل الأمد في البيئات الداخلية. ويستغني هذا البناء عن الحاجة لأي صيانة للعزل الخارجي، ويدعم تركيبًا مدمجًا في لوحات التوزيع ولوحات القياس.
المعطيات التقنية
ظروف التشغيل
- ارتفاع التركيب: حتى 1000 متر فوق مستوى سطح البحر ما لم يُنص على خلاف ذلك
- درجة الحرارة المحيطة: من -5°م إلى +40°م
- الرطوبة النسبية: لا تزيد عن 85% عند درجة حرارة مرجعية 20°م
- بيئة التركيب: يجب أن تكون خالية من الغازات، الأبخرة، الرواسب الكيميائية، التلوث، الغازات المتفجرة أو الغازات المسببة للتآكل التي قد تؤثر بشكل خطير على العزل.
- الظروف الميكانيكية: يجب أن يكون موقع التركيب خاليًا من الاهتزازات الشديدة، الرجّ أو الصدمات.
- البيئات الخاصة: بالنسبة للمشاريع الاستوائية، الساحلية، عالية الارتفاع أو عالية التلوث، يجب التأكد من مسافة التتبع ومتطلبات العزل قبل الطلب.
المعالم التقنية
سلسلة JSZW-10 هي محولات جهد ثلاثية الطور داخلية معزولة بالراتنج الإيبوكسي مصممة لأنظمة الفئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. تعمل ضمن نطاق درجات حرارة محيطة من -5°م إلى +40°م وعلى ارتفاعات تصل إلى 1000 متر، وهي متوافقة مع معايير IEC 61869-3 وIEC 61869-1 وGB/T 20840.3. وتحدد القدرات المقننة ودرجات الدقة وفقًا لاتفاق تقني بناءً على متطلبات التطبيق.
| النوع | نسبة الجهد (فولت) |
مجموعة درجات الدقة |
القدرة المقننة (فولت أمبير) |
القدرة القصوى (فولت أمبير) |
مستوى العزل المقنن (كيلوفولت) |
|||
|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 3P | |||||
| JSZW-10 | 10000/√3100/√3/100/3 | 0.2/3P | 150 | 240 | 50 | 1200 | 12/42/75 | |
| 0.5/3P | 60 | 50 | 600 | |||||
التركيب والتوصيلات

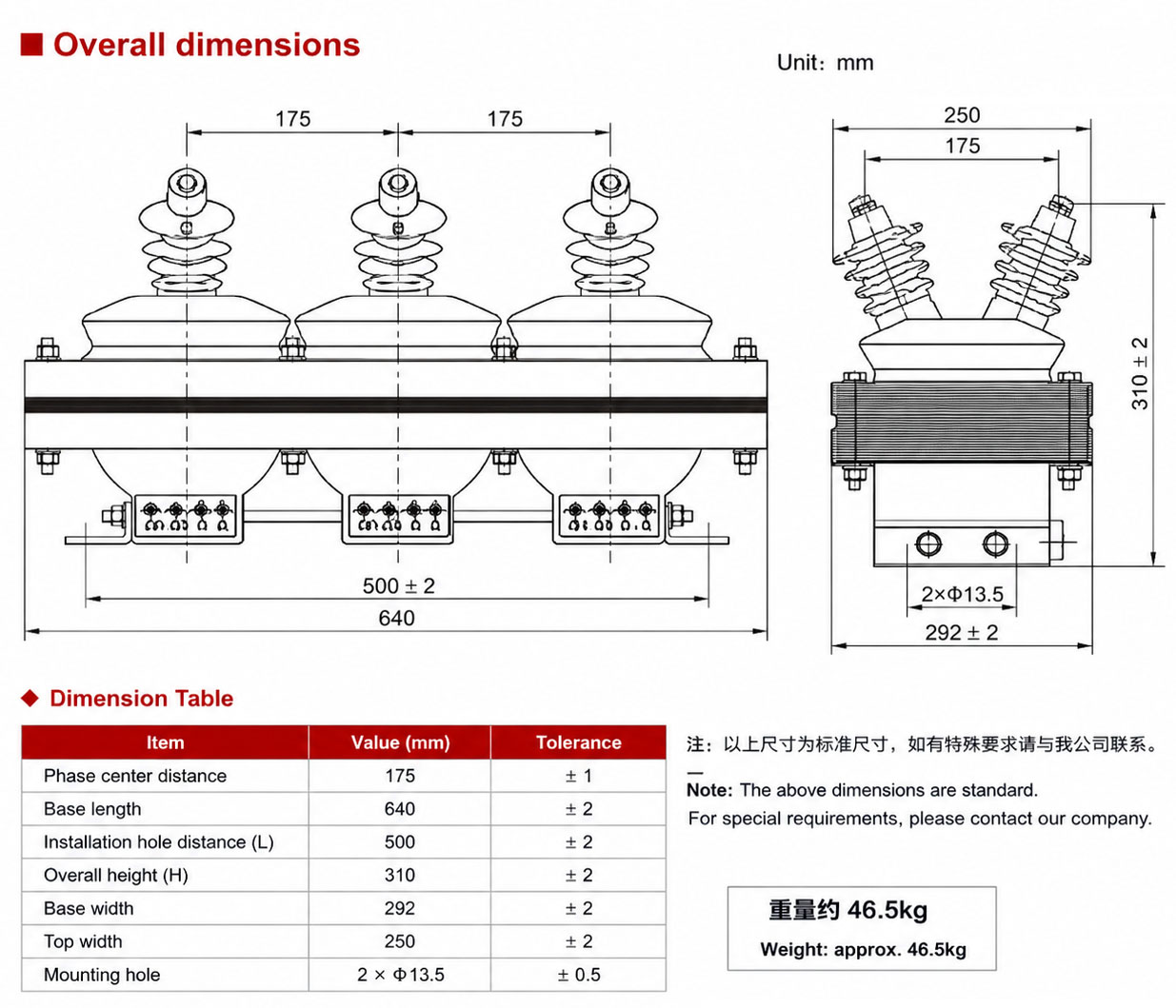

مخطط التركيب
يُصمم محول JSZW-10 للتركيب الداخلي في لوحات التوزيع مع إطار قاعدة. يجب أن تتبع أبعاد ومواضع ثقوب التركيب رسم الأبعاد المعتمد. تأكد من وجود مسافة كافية لأطراف الجهد العالي العلوية ووصول كافٍ من الأمام إلى الطرفيات الثانوية للتمديد والصيانة.

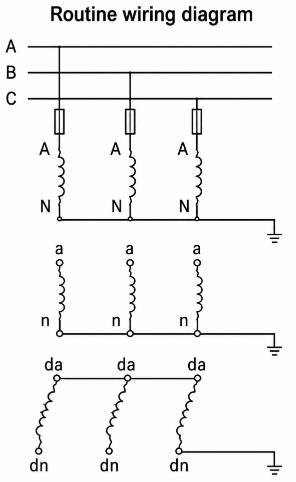

مخطط التوصيل
يجب اختيار علامات الطرفيات وتوصيلات الأسلاك وفقًا لوضع تأريض النظام، ونسبة الجهد، ومتطلبات الحماية. وتشمل جهود الثانوي الشائعة 100/√3، 100/3، 110/√3، و110/3 فولت. وتوصل لفات جهد الباقي (إن وُجدت) عادةً في تكوين دلتا مفتوح. تحقق دائمًا من اتجاه الطرفيات ومخطط التوصيل مقابل مواصفات المشروع قبل التركيب.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر فئة الجهد المناسبة (10 كيلوفولت، 11 كيلوفولت، أو 12 كيلوفولت) بناءً على متطلبات نظامك ومواصفات المشروع.
- اختر درجة الدقة (مثل 0.2، 0.5، 1 للقياس؛ أو 3P أو 6P للحماية) بما يتناسب مع احتياجات تطبيقك.
- تأكد من القدرة المقننة لضمان التوافق مع الأجهزة والتتابعات المتصلة.
- تحقق من وضع تأريض النظام—محول JSZW-10 مناسب للأنظمة ذات النقطة المحايدة غير المؤرضة فعليًّا أو المعزولة.
- حدد ما إذا كانت هناك حاجة إلى لفة جهد باقي لأغراض كشف العطل الأرضي أو وظائف الحماية.
الأسئلة الشائعة
Q1: هل يصلح محول الجهد JSZW-10 لشبكات 11 كيلوفولت؟
نعم، يصلح لأنظمة 10 و11 و12 كيلوفولت. تم تصميمه كجهاز داخلي بعازل راتنجي إيبوكسي. يرجى تحديد جهد النظام عند الطلب للتأكيد.
Q2: ما هي شروط البيئة المحيطة لتركيب هذا المحول؟
يجب أن يكون التركيب داخلياً وخالياً من الاهتزازات والغازات المسببة للتآكل. يعمل بدرجة حرارة -5 إلى +40 مئوية ورطوبة لا تتجاوز 85%.
Q3: أي درجات الدقة متوفرة لمحولات القياس والحماية؟
تتوفر درجات الدقة 0.2 و0.5 و1 حسب متطلبات التطبيق. يتم تحديد القدرات المقننة وفقاً لاتفاق تقني مسبق. تواصل معنا لتحديد الفئة المناسبة.
Q4: كيف يتم توفير المحول للمشاريع الساحلية أو الاستوائية؟
للمشاريع الخاصة، يجب تحديد مسافة التتبع ومتطلبات العزل مسبقاً. يتم تخصيص التصميم بناءً على ظروف التلوث والارتفاع. يرجى التواصل مع المبيعات للمواصفات.
Q5: هل المحول متوافق مع معايير IEC الدولية؟
نعم، المحول مصمم وفقاً لمعايير IEC 61869-3 وIEC 61869-1 وGB/T 20840.3. يتم توفير وثائق المطابقة القياسية بناءً على طلب العميل.
Q6: هل يمكن تركيب المحول على ارتفاعات تتجاوز 1000 متر؟
التصميم القياسي يصلح لارتفاع 1000 متر كحد أقصى. للارتفاعات الأعلى، يجب تعديل مسافات العزل والتتبع. يرجى استشارة فريقنا الهندسي قبل الطلب.
