نظرة عامة
محول الجهد JSZW-10 هو محول جهد ثلاثي الطور داخلي بعزل راتنجي مصبوب، مصمم لأنظمة الطاقة ذات الجهد المتوسط التي تعمل بتردد 50 هرتز أو 60 هرتز. ويُستخدم في وظائف حيوية تشمل قياس الجهد، قياس الطاقة الكهربائية، مراقبة الجهد، وحماية المرحلات. وللأسواق الدولية، يُقدَّم هذا الموديل كمحول جهد داخلي بعزل راتنجي مصبوب من فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت لتلبية متطلبات المشاريع المتوافقة مع معايير IEC في جنوب شرق آسيا، والشرق الأوسط، وأفريقيا، ومناطق التصدير الأخرى.
يتميز هذا المحول الداخلي متعدد الاستخدامات بهيكل عازل ثلاثي الطور متكامل مصنوع من الراتنج المصبوب، مما يجعله مثاليًا للأنظمة ذات التأريض غير الفعّال للنقطة المحايدة. ويُركَّب عادةً في لوحات التوزيع ذات الجهد المتوسط، ولوحات القياس، وغرف التوزيع، وأنظمة الطاقة الصناعية التي تتطلب إشارات جهد ثلاثية الطور مستقرة لأجهزة القياس، ومرحلات الحماية، وأجهزة المراقبة.
لمحة سريعة عن التصنيفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 10kV, 11kV, 12kV |
| التردد المقنن | 50Hz / 60Hz |
| تأريض النظام | نقطة محايدة غير مؤرضة بشكل فعّال |
| نوع العزل | راتنج مصبوب |
| الهيكل | داخلي ثلاثي الطور متكامل |
| الخرج الثانوي (نموذجي) | 100V / sqrt(3), 100V / 3, 110V / sqrt(3), 110V / 3 |
| دقة القياس | 0.2, 0.5, 1 |
| دقة الحماية | 3P, 6P |
| درجة حرارة المحيط | -5 °م إلى +40 °م |
| حد الارتفاع | حتى 1000 متر فوق مستوى سطح البحر |

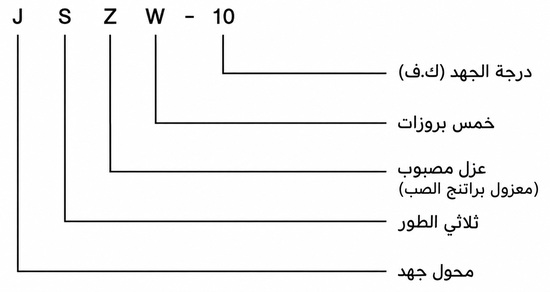

ترميز الموديل
- J: محول جهد / محول جهد كهربائي
- S: تكوين ثلاثي الطور
- Z: هيكل معزول بالراتنج المصبوب
- W: إشارة إلى الهيكل الخماسي الأعمدة
- 10: موديل أساسي من فئة 10 كيلوفولت؛ قابل للتطبيق على مشاريع فئة 11 كيلوفولت / 12 كيلوفولت بعد التأكيد
البناء
تتميز سلسلة JSZW-10 بهيكل عازل ثلاثي الطور متكامل مصنوع من الراتنج المصبوب، مناسب للبيئات الداخلية. تُرتَّب البواجل عالية الجهد في الجانب العلوي للتوصيل الأولي، بينما يقع لوحة الأطراف الثانوية في الجانب السفلي لتسهيل التوصيل الآمن والسهل. ويضمن هذا التصميم تركيبًا مدمجًا، وأداءً عازلًا ممتازًا، وتوصيلًا ثلاثي الطور مبسطًا في تطبيقات لوحات التوزيع الداخلية القياسية.
وهو مصمم للأنظمة ذات التأريض غير الفعّال للنقطة المحايدة، ويتضمن ملفات أولية (A، B، C، N)، وملفات ثانوية للقياس (a، b، c، n)، وملفات جهد باقي اختيارية (da/dn) لكشف الأعطال الأرضية. ويستوفي البناء المتطلبات الميكانيكية والكهربائية لأنظمة التوزيع الصناعية ومرافق الطاقة التي تتطلب تحويل جهد موثوق لدوائر القياس والحماية.
المعطيات التقنية
ظروف التشغيل
- ارتفاع التركيب: حتى 1000 متر فوق مستوى سطح البحر ما لم يُنص على خلاف ذلك
- درجة حرارة المحيط: -5 °م إلى +40 °م
- الرطوبة النسبية: ≤85% عند مرجع 20 °م
- البيئة: خالية من المواد المتفجرة أو المسببة للتآكل أو الملوثات الموصلة التي تضعف العزل
- الإجهاد الميكانيكي: يجب أن يكون الموقع خاليًا من الاهتزاز الشديد أو الرجّ أو الصدمات
البيانات الفنية
| النوع | نسبة الجهد (فولت) |
درجات الدقة |
الخرج المقنن (فولت أمبير) |
الخرج الأقصى (فولت أمبير) |
مستوى العزل المقنن (كيلوفولت) |
|||
|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 3P | |||||
| JSZW-10 | 10000/√3100/√3/100/3 | 0.2/3P | 150 | 240 | 50 | 1200 | 12/42/75 | |
| 0.5/3P | 60 | 50 | 600 | |||||
التركيب والتوصيلات

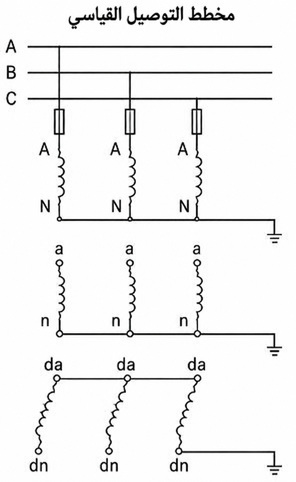

مخطط التركيب
تُوصّل سلسلة JSZW-10 وفقًا لنمط تأريض النظام ومخطط الحماية. يتضمن التوصيل القياسي أطراف الطور الأولية (A، B، C، N) والمخارج الثانوية للقياس (a، b، c، n) وجهد الباقي (da/dn). ويجب أن تتبع التوصيلات النهائية مخطط الأطراف المعتمد والمخطط الكهربائي للمشروع لضمان التشغيل الصحيح والسلامة.

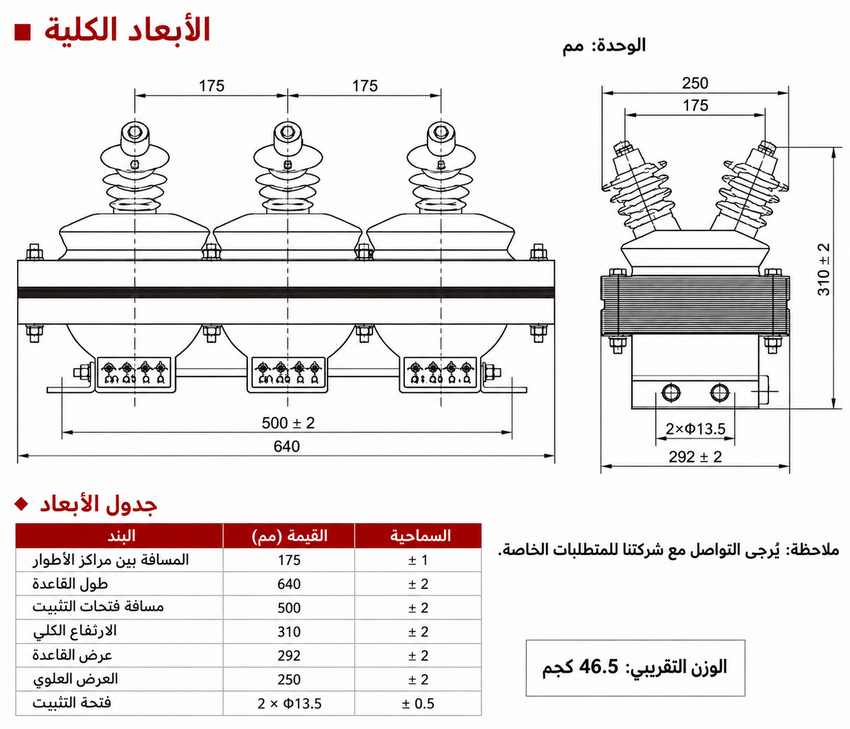

الأبعاد الخارجية
| بند البُعد | المتطلبات الهندسية |
|---|---|
| المسافة بين الأطوار | يتم التأكيد وفقًا لفئة الجهد ومخطط الأبعاد |
| العرض الكلي | يتم التأكيد مع تخطيط لوحة التوزيع ومساحة البواجل |
| الارتفاع الكلي | يتم التأكيد مع مساحة التخليص العلوي للخزانة ومساحة البواجل عالية الجهد |
| وصول الأطراف الثانوية | يجب تخصيص مساحة كافية للأسلاك والصيانة |
| قاعدة التثبيت | حجم وموضع ثقوب التثبيت وفقًا للمخطط المعتمد |
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكيد فئة جهد النظام: 10 كيلوفولت أو 11 كيلوفولت أو 12 كيلوفولت وفقًا لمتطلبات المشروع
- اختيار نسبة الجهد الأولي: 10000/√3 أو 11000/√3 أو 12000/√3
- اختيار الجهد الثانوي: 100/√3 أو 100/3 أو 110/√3 أو 110/3 حسب احتياجات أجهزة القياس أو المرحلات
- تحديد درجة الدقة: 0.2/0.5 للقياس؛ 3P/6P للحماية أو وظائف الجهد الباقي
- التحقق من أن الحمل الكلي لا يتجاوز الخرج المقنن للملف المحدد
الأسئلة الشائعة
س1: هل يمكن استخدام محول الجهد JSZW-10 في أنظمة 11 كيلوفولت؟
نعم، يخضع لتأكيد المشروع. يدعم المحول جهود 10 و11 و12 كيلوفولت مع مستوى عزل 12/42/75 كيلوفولت. حدد جهد النظام للتأكيد من المصنع.
س2: أي درجة دقة مناسبة لأجهزة قياس الفوترة التجارية؟
اختر درجة الدقة 0.2 أو 0.5 حسب متطلبات القياس. يوفر المحول خرجًا مقننًا يصل إلى 240 فولت أمبير. تواصل معنا لتحديد الخيار الأنسب.
س3: ما هي شروط التركيب البيئية والميكانيكية لهذا المحول؟
يُركب داخليًا في بيئات خالية من الاهتزاز والملوثات الموصلة. يعمل بارتفاع حتى 1000 متر ودرجة حرارة بين -5 و+40 درجة مئوية. راجع الكتيب الفني للتفاصيل.
س4: كيف يتم توفير اختبارات المصنع المخصصة قبل الشحن؟
تخضع متطلبات الاختبار المخصص لتأكيد الطلب. يتم إجراء الاختبارات الروتينية القياسية، وتتوفر اختبارات إضافية بناءً على المواصفات. تواصل مع المبيعات لتأكيد نطاق الاختبار.
س5: متى يمكن تسليم طلبات محولات الجهد ثلاثية الطور JSZW-10؟
يخضع وقت التسليم لتأكيد كمية الطلب والمواصفات. تُصنع المحولات حسب الطلب لضمان مطابقتها للمواصفات الفنية. تواصل معنا للحصول على جدول زمني دقيق.
س6: أين يتم تركيب محولات الجهد JSZW-10 ثلاثية الطور؟
تُركب هذه المحولات داخل لوحات التوزيع الداخلية بجهد 10 إلى 12 كيلوفولت. يوفر العزل الراتنجي المصبوب حماية عالية ضد الظروف البيئية. تواصل معنا لمزيد من التفاصيل.
