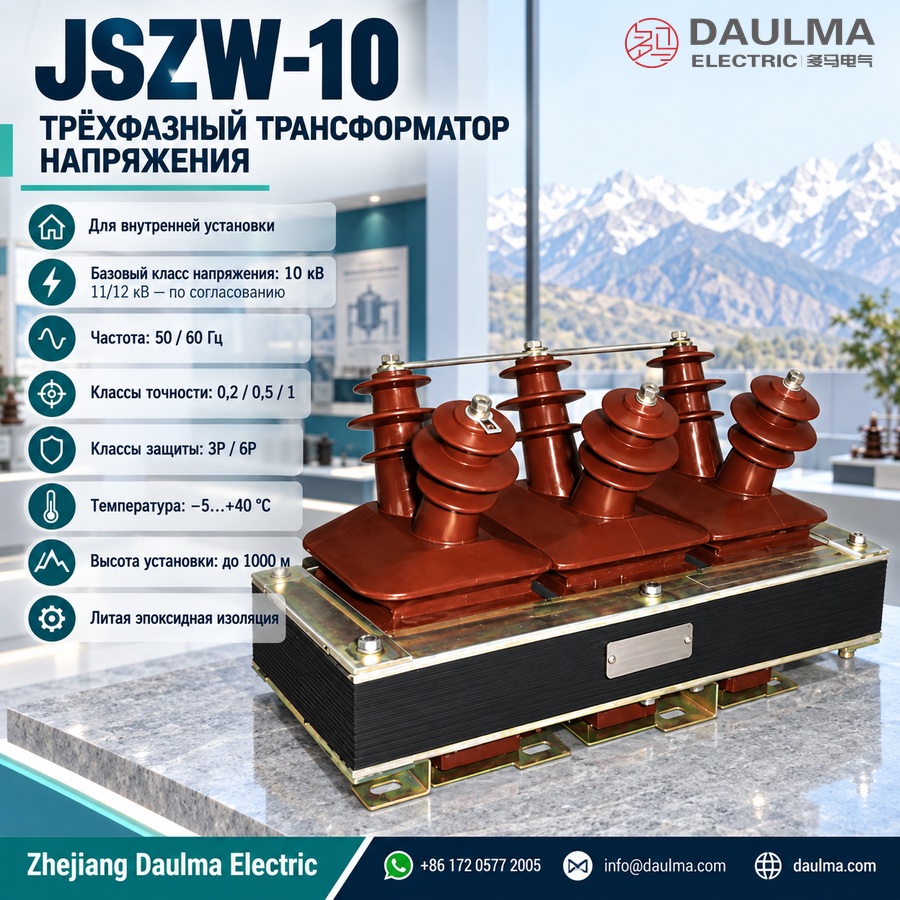

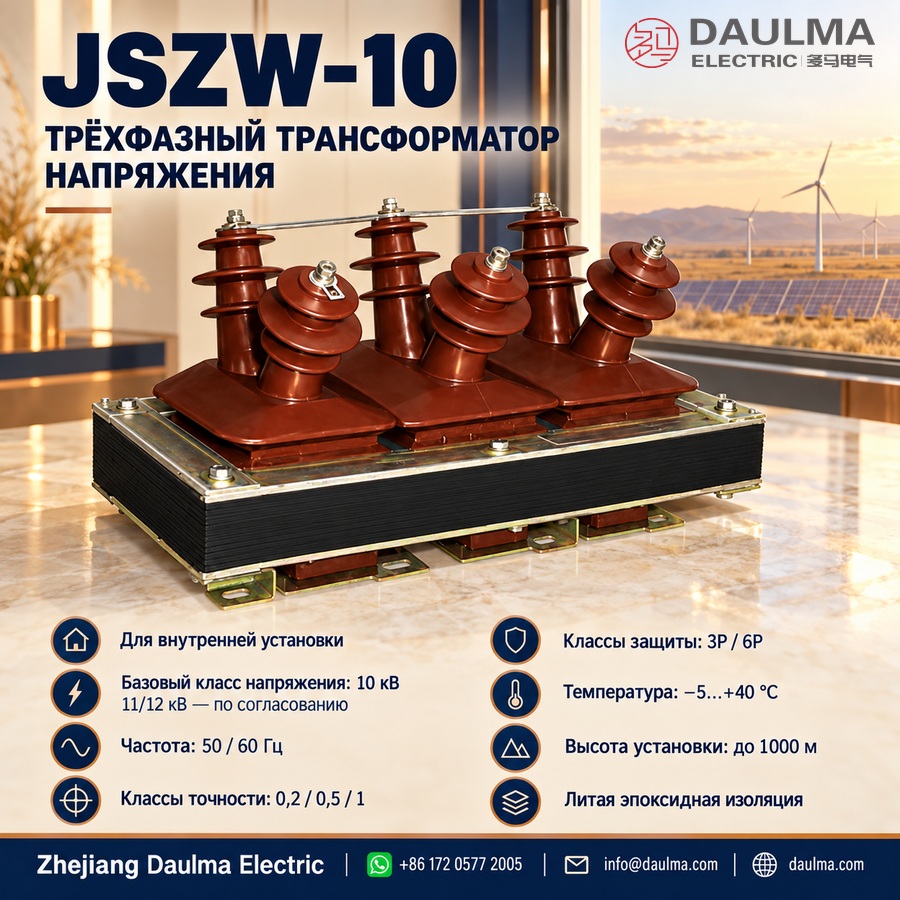

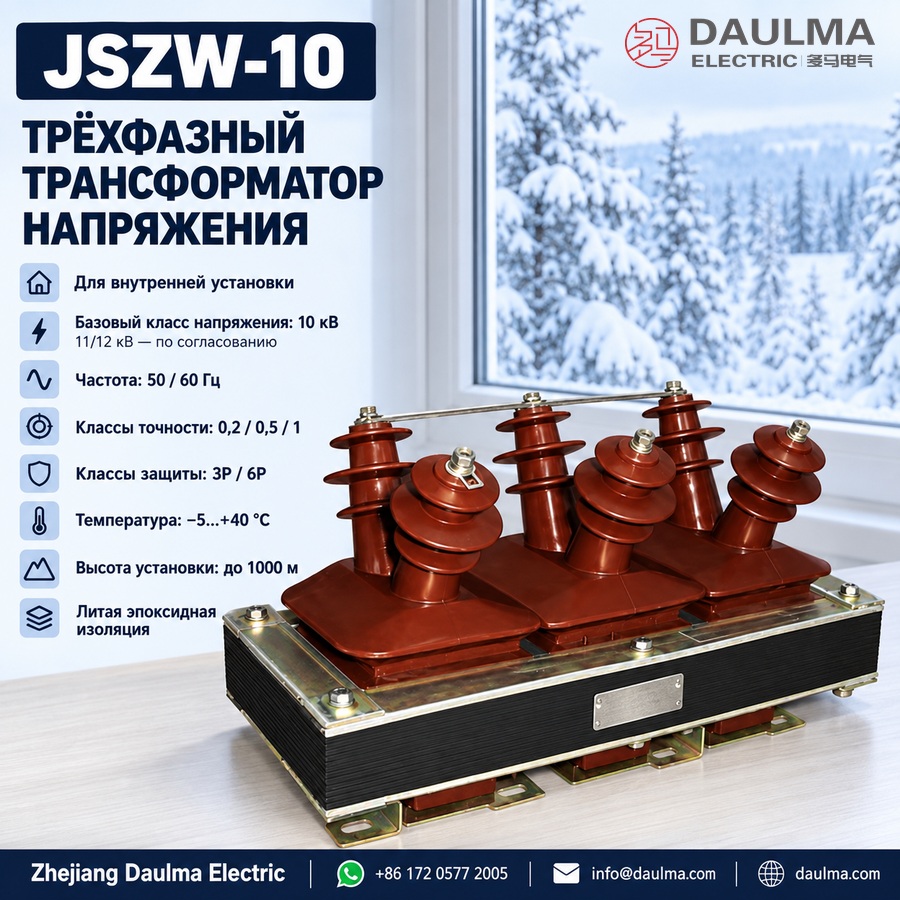

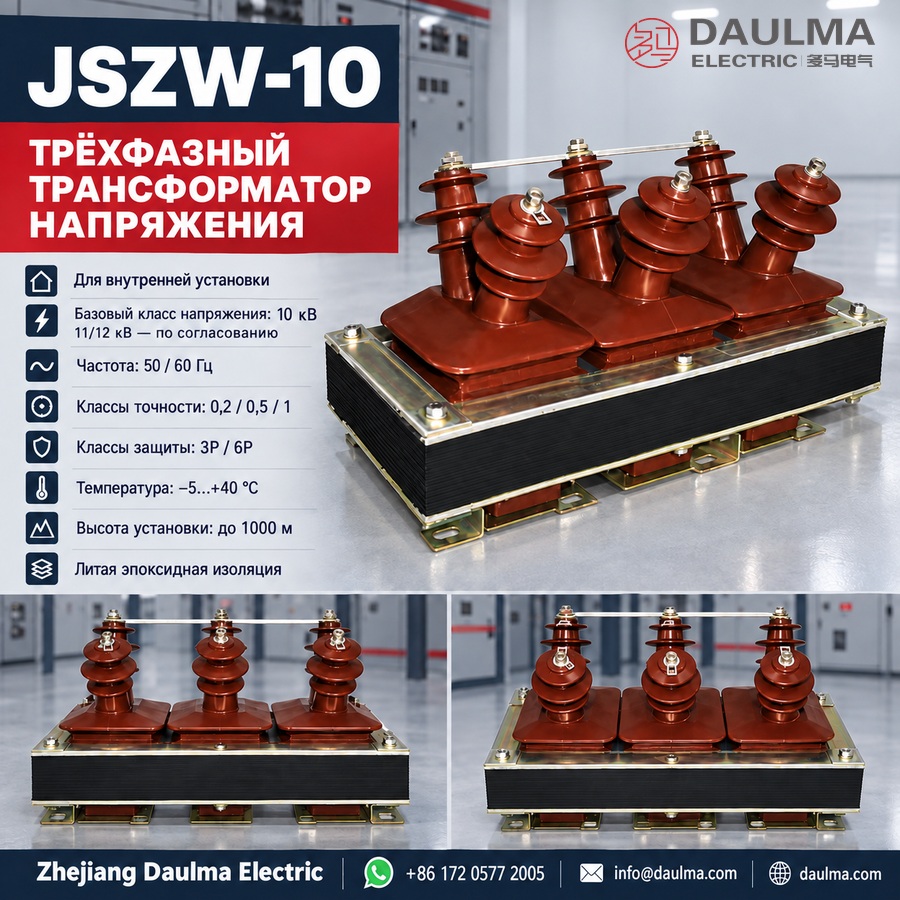

Технические параметры

Условия эксплуатации

• Высота установки над уровнем моря: до 1000 м, если не указано иное
• Температура окружающей среды: от –5 °C до +40 °C
• Относительная влажность: ≤85% при эталонной температуре 20 °C
• Окружающая среда: отсутствие взрывоопасных, коррозионных или проводящих загрязнителей, ухудшающих изоляцию
• Механические воздействия: место установки должно быть защищено от сильной вибрации, ударов или толчков

Технические данные

Установка и подключение

Схема подключения

Серия JSZW-10 подключается в соответствии с режимом заземления нейтрали и схемой защиты. Стандартная схема включает первичные фазные выводы (A, B, C, N) и вторичные выводы для измерений (a, b, c, n) и остаточного напряжения (da/dn). Окончательное подключение должно выполняться строго по утвержденной клеммной схеме и проектной документации для обеспечения корректной работы и безопасности.

Габаритные размеры

Подбор и частые вопросы

Руководство по выбору

• Уточните класс напряжения системы: 10 кВ, 11 кВ или 12 кВ в зависимости от требований проекта
• Выберите коэффициент трансформации первичного напряжения: 10000/√3, 11000/√3 или 12000/√3
• Определите вторичное напряжение: 100/√3, 100/3, 110/√3 или 110/3 в зависимости от требований приборов учета и реле
• Задайте класс точности: 0,2/0,5 для измерений; 3P/6P для защиты или функций остаточного напряжения
• Убедитесь, что суммарная нагрузка не превышает номинальную мощность выбранной обмотки

Часто задаваемые вопросы

Вопрос 1: Как правильно выбрать модель и комбинацию классов точности трансформатора напряжения JSZW-10/11/12 для системы 11 кВ с неэффективно заземленной нейтралью, требующей как коммерческого учета, так и защиты от замыканий на землю?

Для системы 11 кВ, соответствующей стандартам МЭК, с неэффективно заземленной нейтралью укажите модель JSZW-11 с коэффициентом трансформации первичного напряжения 11 000/√3 В. Используйте две вторичные обмотки: одну для учета (например, 110/√3 В) и одну для остаточного напряжения (110/3 В). Выберите комбинацию классов точности, например 0,2/3P: класс 0,2 обеспечивает соответствие требованиям МЭК 61869-3 для коммерческого учета электроэнергии, а класс 3P удовлетворяет требованиям МЭК 61869-5 для реле защиты при однофазных замыканиях на землю. Убедитесь, что суммарная нагрузка на каждую обмотку (включая импеданс проводов) не превышает номинальную мощность, указанную в техническом соглашении, поскольку перегрузка снижает точность и может вызвать термическое повреждение.

Вопрос 2: Какие основные меры предосторожности при монтаже серии JSZW-10 во внутренних средневольтных распределительных устройствах помогут избежать проблем с работоспособностью или опасностей для безопасности?

Ключевые меры предосторожности при монтаже включают: (1) обеспечение того, чтобы вторичные цепи никогда не замыкались накоротко во время работы — вторичные обмотки ТН должны оставаться разомкнутыми даже при аварийных режимах, чтобы предотвратить насыщение сердечника и перегрев; (2) заземление только одной точки вторичной цепи (обычно на клеммной колодке или в панели реле) для исключения циркулирующих токов при сохранении безопасности персонала; (3) проверку расстояний между фазами и от фазы до земли в соответствии с МЭК 62271-200 для фактического класса напряжения (10/11/12 кВ); (4) надежное крепление устройства болтами строго по утвержденному габаритному чертежу, чтобы избежать механических напряжений в эпоксидной смоле, которые могут вызвать микротрещины; (5) поддержание температуры окружающей среды в диапазоне от –5 °C до +40 °C и относительной влажности ≤85% при 20 °C для сохранения изоляционных свойств в течение всего срока службы.

Вопрос 3: В чем преимущества интегрированной трехфазной литой эпоксидной конструкции JSZW-10 по сравнению с отдельными однофазными ТН или маслонаполненными типами с точки зрения занимаемого места, надежности и обслуживания во внутренних промышленных условиях?

Интегрированная трехфазная конструкция JSZW-10 с литой эпоксидной изоляцией обеспечивает значительные преимущества перед отдельными однофазными или масляными ТН во внутренних условиях. Она уменьшает занимаемую площадь на ~30–40% по сравнению с тремя отдельными блоками, упрощает трехфазную коммутацию и исключает риск возгорания, связанный с масляной изоляцией. Эпоксидная смола обеспечивает превосходную стойкость к частичным разрядам (<10 пК при 1,2×Um/√3 по МЭК 60060), непроницаемость для влаги и механическую прочность — критически важные характеристики для промышленных условий с вибрацией или загрязнением. В отличие от масляных ТН, не требует периодических испытаний масла, замены прокладок или контроля утечек, что снижает эксплуатационные расходы. Однако строго ограничена применением внутри помещений и высотой ≤1000 м без корректировки параметров.

Вопрос 4: Почему обмотка остаточного напряжения (da/dn) обязательна в трансформаторах JSZW-10 для систем с неэффективно заземленной нейтралью, и как ее выходное напряжение 100/3 В или 110/3 В связано с детектированием замыканий на землю?

В системах с неэффективно заземленной нейтралью (например, с изолированной или высокоомной нейтралью) однофазное замыкание на землю не создает значительного тока повреждения, но вызывает повышение напряжения исправных фаз до межфазного уровня. Обмотка остаточного напряжения (соединенная по схеме «разомкнутый треугольник») векторно суммирует фазные напряжения. В нормальном режиме выходное напряжение близко к нулю; при замыкании на землю оно возрастает примерно до 100 В или 110 В (в зависимости от принятого стандарта вторичного напряжения), срабатывая реле замыканий на землю (функции 59N или 64S). Номинал 100/3 В или 110/3 В обеспечивает совместимость со стандартными входами реле защиты. Класс точности 3P или 6P гарантирует, что погрешность обмотки не превысит ±3% или ±6% при напряжении до 5× номинального во время переходных перенапряжений — это критическое требование для надежного обнаружения повреждений по МЭК 61869-5.

Вопрос 5: На какие факторы следует обратить внимание при выборе между моделями JSZW-10, JSZW-11 и JSZW-12 для экспортных проектов в Юго-Восточной Азии или на Ближнем Востоке?

Хотя электрические характеристики схожи, выбор зависит от региональных сетевых стандартов: JSZW-10 соответствует номинальному напряжению 10 кВ (распространено в унаследованных китайских или некоторых африканских сетях), JSZW-11 — стандартным сетям 11 кВ по МЭК (применяется в Индии и частично в Юго-Восточной Азии), а JSZW-12 — оборудованию класса 12 кВ по гибридным спецификациям ANSI/МЭК (используется в странах Совета сотрудничества стран Персидского залива). Закупочные команды должны уточнить максимальное длительно допустимое рабочее напряжение системы (Um) — например, Um = 12 кВ соответствует номинальному напряжению 10 кВ по МЭК 60038. Применение недостаточно рассчитанной модели (например, JSZW-10 в системе с реальным Um = 12 кВ) чревато пробоем изоляции. Срок поставки стандартных конфигураций обычно составляет 8–12 недель; нестандартные коэффициенты трансформации или нагрузки требуют технического соглашения и добавляют 2–4 недели. Всегда запрашивайте протоколы испытаний (типовые, приемосдаточные и специальные по МЭК 61869) для подтверждения соответствия.

Вопрос 6: Как температура окружающей среды и высота над уровнем моря влияют на номинальную мощность и точность серии JSZW-10, и какая корректировка требуется выше 1000 м?

Серия JSZW-10 рассчитана на эксплуатацию до высоты 1000 м и при температуре окружающей среды от –5 °C до +40 °C. Выше 1000 м плотность воздуха снижается, что уменьшает диэлектрическую прочность и теплоотдачу. Согласно МЭК 60076-11, на каждые 100 м выше 1000 м испытательное напряжение изоляции должно снижаться на 1%, а длительная тепловая нагрузка (т.е. нагрузка) должна уменьшаться на ~1–1,5%. Например, на высоте 1500 м максимальная нагрузка должна быть ограничена ~93% от номинального значения, чтобы избежать перегрева. Экстремальный холод (<–5 °C) повышает хрупкость эпоксидной смолы, создавая риск растрескивания при транспортировке или вводе в эксплуатацию — может потребоваться предварительный прогрев. Классы точности (0,2; 0,5 и др.) гарантируются только в указанном температурном диапазоне; вне его фазовая и коэффициентная погрешности могут превысить допустимые пределы, что повлияет на достоверность учета.

Вопрос 7: Каковы типичные причины неточного учета или ложных срабатываний при использовании ТН JSZW-10, и как их диагностировать при вводе в эксплуатацию?

Типичные причины включают: (1) чрезмерную нагрузку — суммарная мощность (приборы учета + реле + провода) превышает номинальную мощность обмотки, что увеличивает коэффициентную и фазовую погрешности; (2) неправильное заземление вторичной цепи (множественные заземления, вызывающие циркулирующие токи); (3) ошибочное подключение цепи остаточного напряжения (da/dn), приводящее к ложному напряжению нулевой последовательности; (4) перепутанную последовательность фаз при монтаже; (5) частичные разряды из-за загрязнения поверхности или внутренних пустот в смоле. При вводе в эксплуатацию выполните: (а) проверку полярности и коэффициента трансформации методом низковольтного инжектирования; (б) расчет нагрузки и сравнение с номинальной; (в) измерение сопротивления изоляции (>1000 МОм при постоянном напряжении 2500 В); (г) проверку целостности вторичной цепи и правильности заземления; (д) измерение остаточного напряжения при имитации однофазного замыкания. Любое отклонение >±0,5% в коэффициенте трансформации для обмоток класса 0,2 требует расследования.

Вопрос 8: Можно ли адаптировать серию JSZW-10 под нестандартные вторичные напряжения (например, 115/√3 В) или двойные выходы для учета и защиты, и какие данные необходимо указать в технической спецификации?

Да, серии JSZW-10/11/12 поддерживают адаптацию в рамках проектных технических соглашений. Для заказа нестандартных конфигураций укажите: (1) точное первичное напряжение (например, 10 500/√3 В); (2) вторичные напряжения для каждой обмотки (например, 115/√3 В для учета, 115/3 В для защиты); (3) класс точности для каждой обмотки (например, 0,2 для учета, 3P для защиты); (4) номинальную мощность в В·А для каждой обмотки (например, 30 В·А при классе 0,2; 50 В·А при классе 3P); (5) схему выводов с указанием отпаек обмоток и точек заземления; (6) частоту (50 Гц или 60 Гц); (7) особые условия окружающей среды (например, температура +45 °C, высота 2000 м). Учтите, что нестандартные конструкции могут потребовать проведения типовых испытаний, что увеличит срок поставки на 3–6 недель. Все отклонения от каталогных данных должны быть официально задокументированы для обеспечения соответствия МЭК 61869-3/-5.

Часто задаваемые вопросы

Q1: Какой класс точности выбрать для коммерческого учета электроэнергии?

Для коммерческого учета рекомендуется класс 0,2. Номинальная мощность при этом составляет 150 В·А, а предельная — 1200 В·А. Уточните требования к нагрузке у инженеров для финального подбора.

Q2: Можно ли установить трансформатор JSZW-10 на высоте более 1000 метров?

Стандартное исполнение рассчитано на высоту до 1000 м. Для высокогорных объектов требуется специальное заводское исполнение с усиленной изоляцией. Свяжитесь с нами для расчета индивидуальных параметров.

Q3: Подходит ли данная модель для установки во взрывоопасных зонах?

Нет, трансформатор предназначен только для внутренних установок без взрывоопасных и коррозионных загрязнителей. Эксплуатация допускается при температуре от –5 до +40 °C и влажности до 85%.

Q4: Какой номинальный уровень изоляции у трансформатора напряжения JSZW-10?

Номинальный уровень изоляции составляет 12/42/75 кВ. Эпоксидная литая изоляция обеспечивает надежную работу в сетях 10 кВ. Запросите протокол заводских высоковольтных испытаний перед отгрузкой.

Q5: Возможно ли изготовление трансформатора с нестандартным коэффициентом трансформации?

Базовый коэффициент составляет 10000/√3 : 100/√3 / 100/3. Производство с измененными параметрами вторичных обмоток возможно по индивидуальному техзаданию. Направьте опросный лист для согласования сроков и цены.

Q6: Какие заводские испытания проходят трансформаторы перед отгрузкой заказчику?

Каждое устройство проходит стандартный комплекс приемо-сдаточных испытаний согласно ГОСТ и МЭК. Полный перечень тестов и сертификаты качества предоставляются в паспорте изделия. Уточните наличие специфических требований в договоре.

Q7: Для каких распределительных устройств предназначен трансформатор JSZW-10?

Трехфазный трансформатор JSZW-10 применяется в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КОС) напряжением 10 кВ. Конструкция защищена от вибраций и механических ударов.
