Descripción general
El transformador de tensión JSZW-10 es un transformador trifásico de resina epoxi moldeada para interiores, diseñado para sistemas eléctricos de media tensión que operan a 50 Hz o 60 Hz. Admite funciones críticas como medición de tensión, facturación energética, monitoreo de tensión y protección mediante relés. Para mercados internacionales, este modelo se presenta como transformador de tensión trifásico de resina moldeada para interiores en clases 10 kV, 11 kV y 12 kV, alineándose con los requisitos de proyectos orientados a normas IEC en el sudeste asiático, Oriente Medio, África y otras regiones de exportación.
Este transformador de tensión (VT) de uso general para interiores cuenta con una estructura trifásica integrada aislada con resina epoxi, lo que lo hace ideal para sistemas con neutro no efectivamente puesto a tierra. Se instala comúnmente en celdas de media tensión, paneles de medida, salas de distribución y sistemas eléctricos industriales donde se requieren señales trifásicas estables de tensión para equipos de medida, relés de protección y dispositivos de monitoreo.
Resumen de características técnicas
| Parámetro | Valor |
|---|---|
| Clase de tensión | 10 kV, 11 kV, 12 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Puesta a tierra del sistema | Neutro no efectivamente puesto a tierra |
| Tipo de aislamiento | Resina epoxi moldeada |
| Estructura | Trifásico integrado para interiores |
| Salida secundaria (típica) | 100 V / √3, 100 V / 3, 110 V / √3, 110 V / 3 |
| Precisión para medición | 0,2; 0,5; 1 |
| Precisión para protección | 3P, 6P |
| Temperatura ambiente | -5 °C a +40 °C |
| Límite de altitud | Hasta 1000 m sobre el nivel del mar |
Designación del modelo
- J: Transformador de tensión / transformador de potencial
- S: Configuración trifásica
- Z: Estructura aislada con resina moldeada
- W: Referencia a estructura de cinco columnas
- 10: Modelo base clase 10 kV; aplicable a proyectos clase 11 kV / 12 kV previa confirmación
Construcción

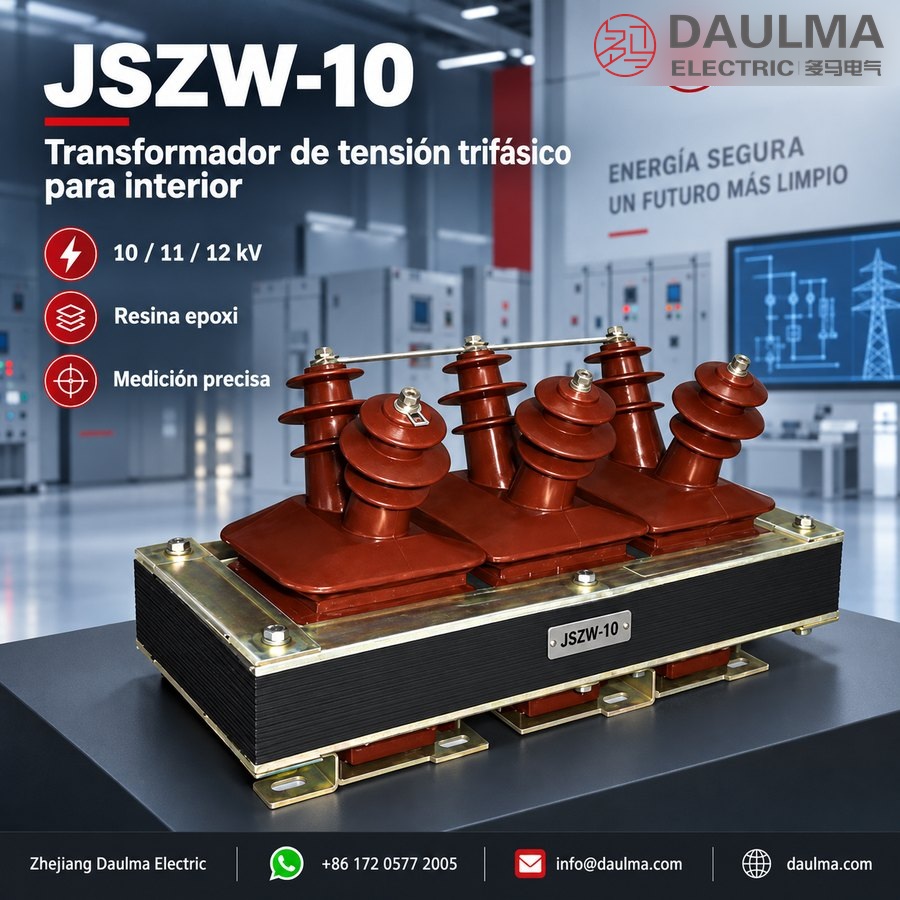

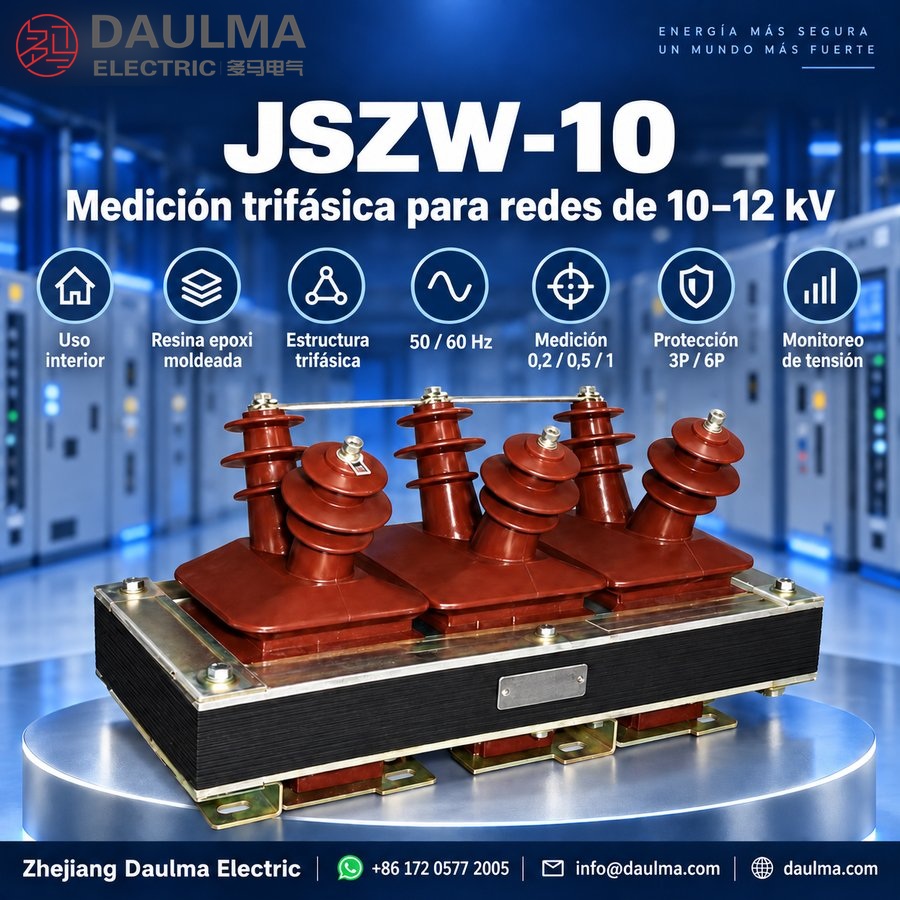

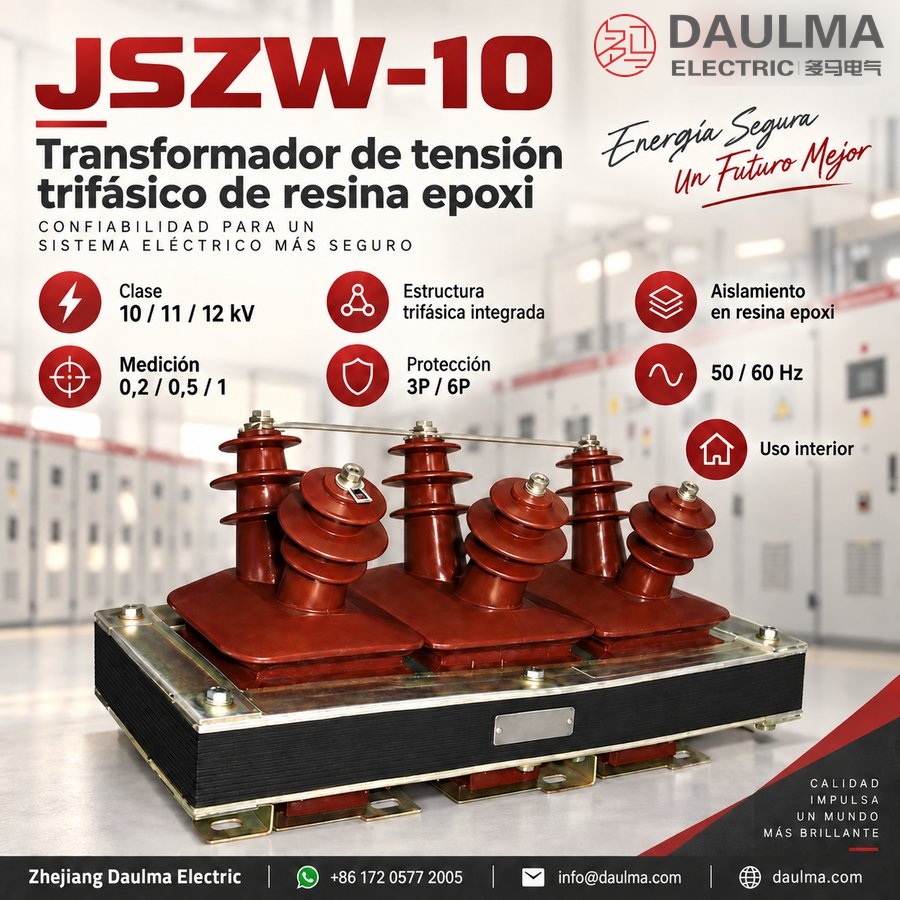

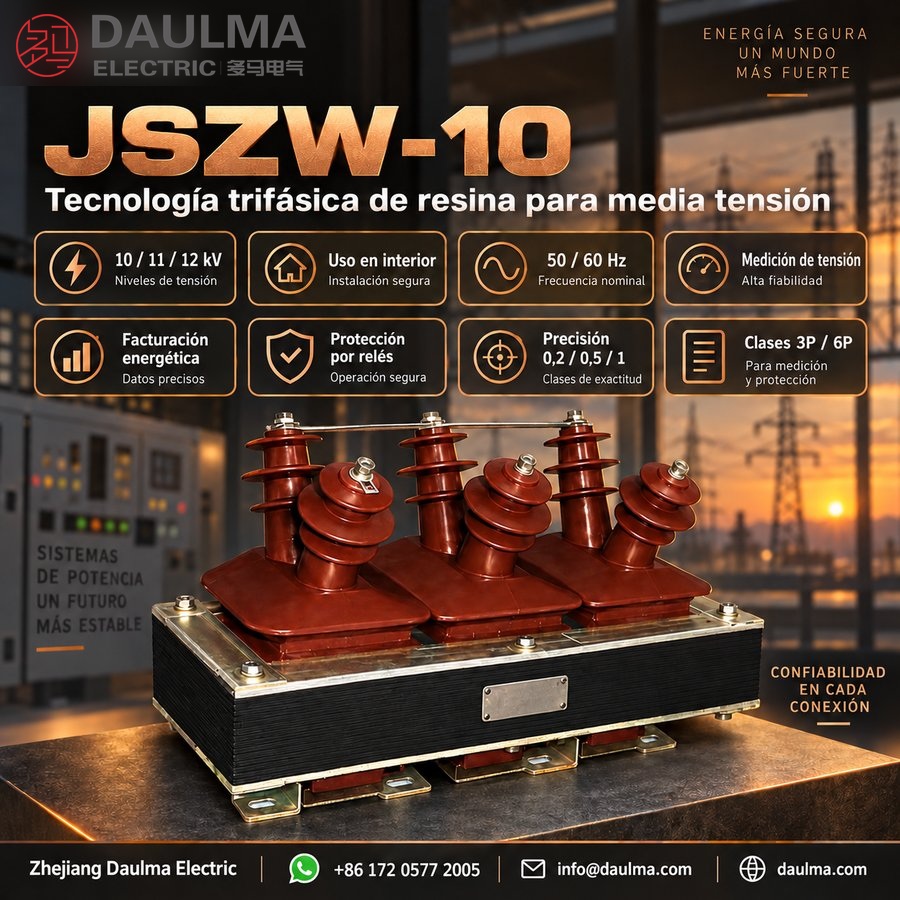

La serie JSZW-10 presenta un robusto cuerpo trifásico integrado aislado con resina epoxi moldeada, adecuado para entornos interiores. Los bushings de alta tensión están dispuestos en la parte superior para la conexión primaria, mientras que la placa de bornes secundarios se ubica en la parte inferior para facilitar un cableado cómodo y seguro. Este diseño garantiza una instalación compacta, un excelente rendimiento de aislamiento y un cableado trifásico simplificado en aplicaciones estándar de celdas para interiores.
Diseñado para sistemas con neutro no efectivamente puesto a tierra, el transformador incluye devanados primarios (A, B, C, N), devanados secundarios de medida (a, b, c, n) y devanados opcionales de tensión residual (da/dn) para detección de fallas a tierra. La construcción cumple con los requisitos mecánicos y eléctricos de sistemas de distribución industriales y de servicios públicos que requieren transformación de tensión fiable para circuitos de medida y protección.
Parámetros técnicos
Condiciones de servicio
- Altitud de instalación: Hasta 1000 m sobre el nivel del mar, salvo especificación contraria
- Temperatura ambiente: -5 °C a +40 °C
- Humedad relativa: ≤85% a 20 °C de referencia
- Entorno: Libre de agentes explosivos, corrosivos o contaminantes conductores que deterioren el aislamiento
- Esfuerzo mecánico: Ubicación libre de vibraciones severas, golpeteo o impactos
Instalación y cableado
Diagrama de instalación
La serie JSZW-10 se conecta según el modo de puesta a tierra del sistema y el esquema de protección. El cableado estándar incluye bornes primarios de fase (A, B, C, N) y salidas secundarias para medición (a, b, c, n) y tensión residual (da/dn). Las conexiones finales deben seguir el plano de bornes aprobado y el esquema del proyecto para garantizar funcionamiento correcto y seguridad.
Dimensiones exteriores
| Ítem dimensional | Requisito de ingeniería |
|---|---|
| Separación entre fases | Confirmar según clase de tensión y plano dimensional |
| Anchura total | Confirmar con el diseño de la celda y holgura de bushings |
| Altura total | Confirmar holgura en techo del gabinete y espacio para bushings de alta tensión |
| Acceso a bornes secundarios | Reservar espacio suficiente para cableado y mantenimiento |
| Base de montaje | Tamaño y posición de agujeros de montaje según plano aprobado |
Selección y preguntas frecuentes
Guía de selección
- Confirme la clase de tensión del sistema: 10 kV, 11 kV o 12 kV según los requisitos del proyecto
- Seleccione la relación de tensión primaria: 10000/√3, 11000/√3 o 12000/√3
- Elija la tensión secundaria: 100/√3, 100/3, 110/√3 o 110/3 según las necesidades del equipo de medida o relé
- Defina la clase de precisión: 0,2/0,5 para medición; 3P/6P para protección o funciones de tensión residual
- Verifique que la carga total no exceda la salida nominal del devanado seleccionado
Frequently Asked Questions
Q1: ¿Se puede instalar este transformador de tensión en exteriores?
No, es exclusivo para instalación en interior. Requiere ambientes libres de agentes corrosivos, explosivos o contaminantes conductores. Consulte con fábrica para versiones exteriores.
Q2: ¿Qué niveles de tensión soporta el modelo JSZW-10?
Está diseñado para sistemas de 10 kV, 11 kV y 12 kV. Su aislamiento en resina epoxi garantiza operación segura en interior. Especifique la tensión nominal de su red al solicitar.
Q3: ¿Qué pruebas de fábrica se realizan antes del envío?
Las pruebas de rutina y tipo están sujetas a confirmación según la normativa aplicable. Se emite certificado de ensayos con cada equipo. Contacte a ventas para el protocolo específico.
Q4: ¿Cuáles son los límites de temperatura y altitud para su operación?
Opera con temperaturas ambiente entre -5 °C y +40 °C, hasta 1000 msnm. Para altitudes superiores o condiciones extremas, se requiere revisión de diseño. Solicite evaluación técnica a fábrica.
Q5: ¿Para qué aplicaciones industriales se utiliza este transformador trifásico?
Se emplea en celdas de media tensión y cuadros de distribución interior para medición y protección. Fabricado por Daulma en resina epoxi. Consulte catálogo para aplicaciones específicas.
Q6: ¿Cómo se gestiona el plazo de entrega para pedidos personalizados?
El tiempo de fabricación y entrega está sujeto a confirmación según las especificaciones técnicas del proyecto. Se define en la oferta comercial formal. Contacte al equipo comercial para cotizar.
Q7: ¿Qué clases de precisión están disponibles para medición de energía?
Las clases de precisión disponibles están sujetas a confirmación según la relación de transformación exacta. Garantizan cumplimiento normativo para circuitos de medición. Solicite la ficha técnica a fábrica.
