نظرة عامة

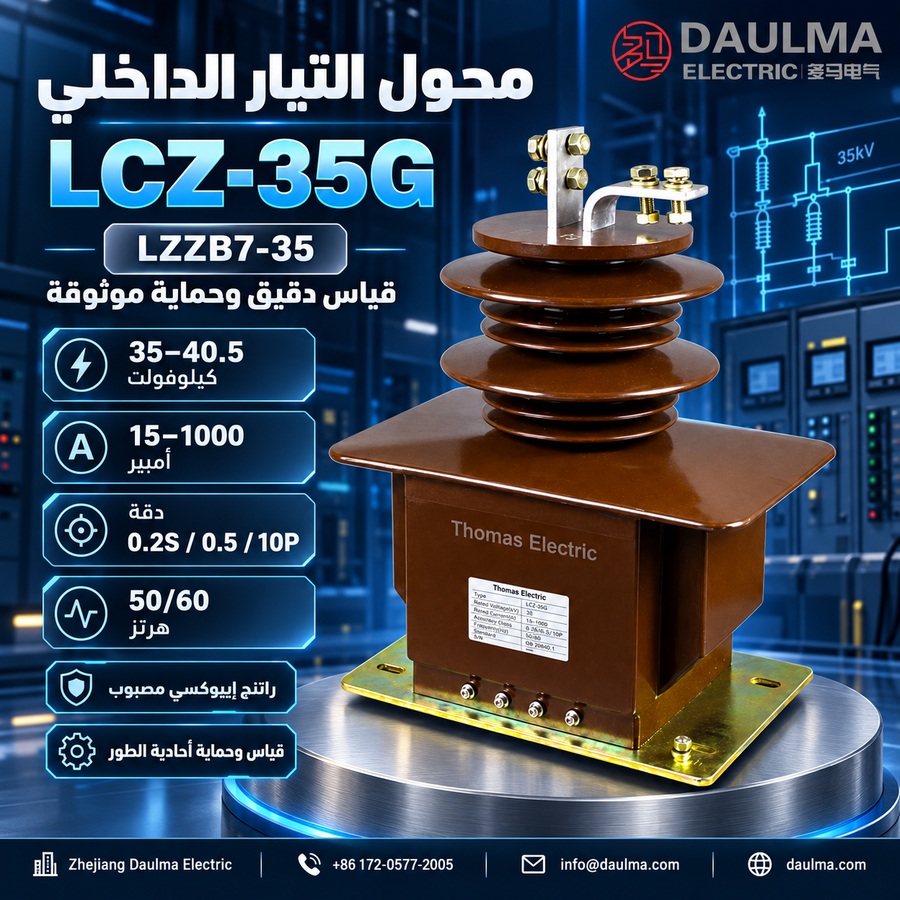

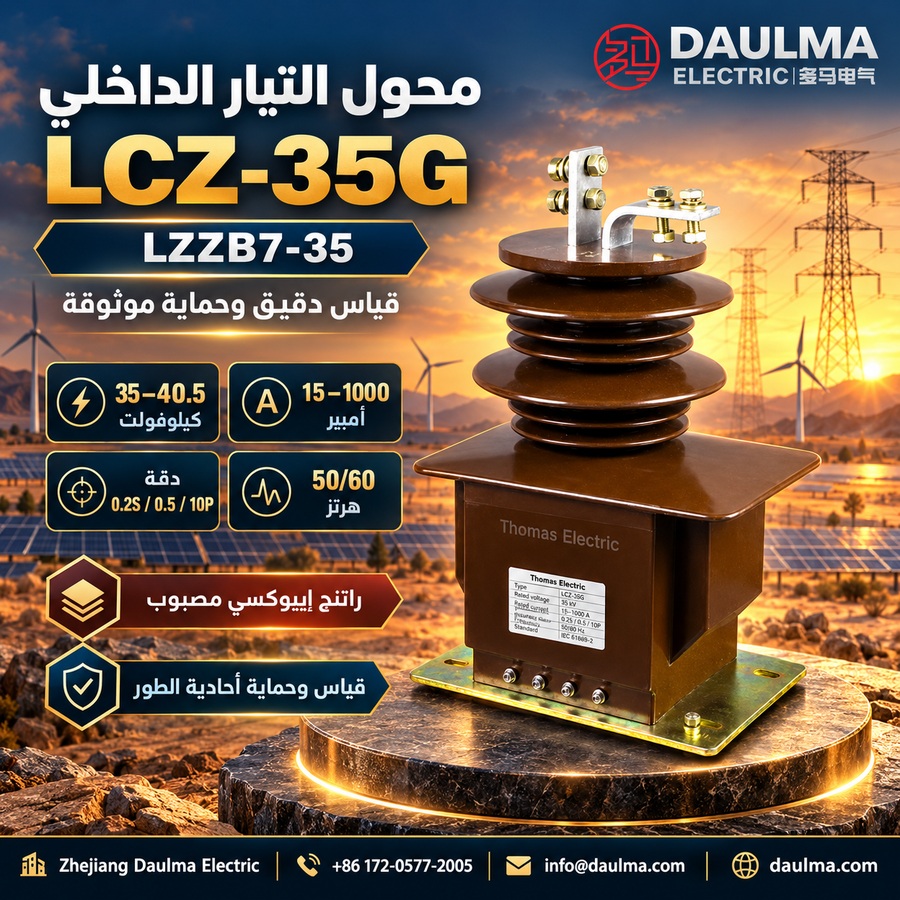

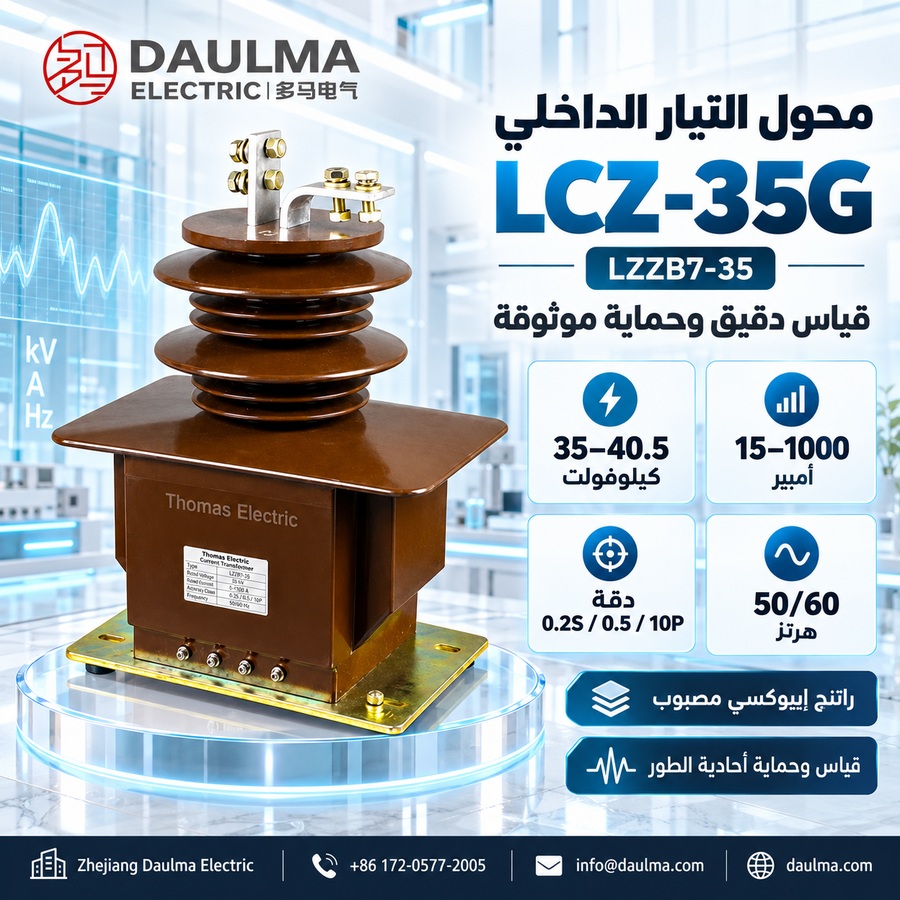

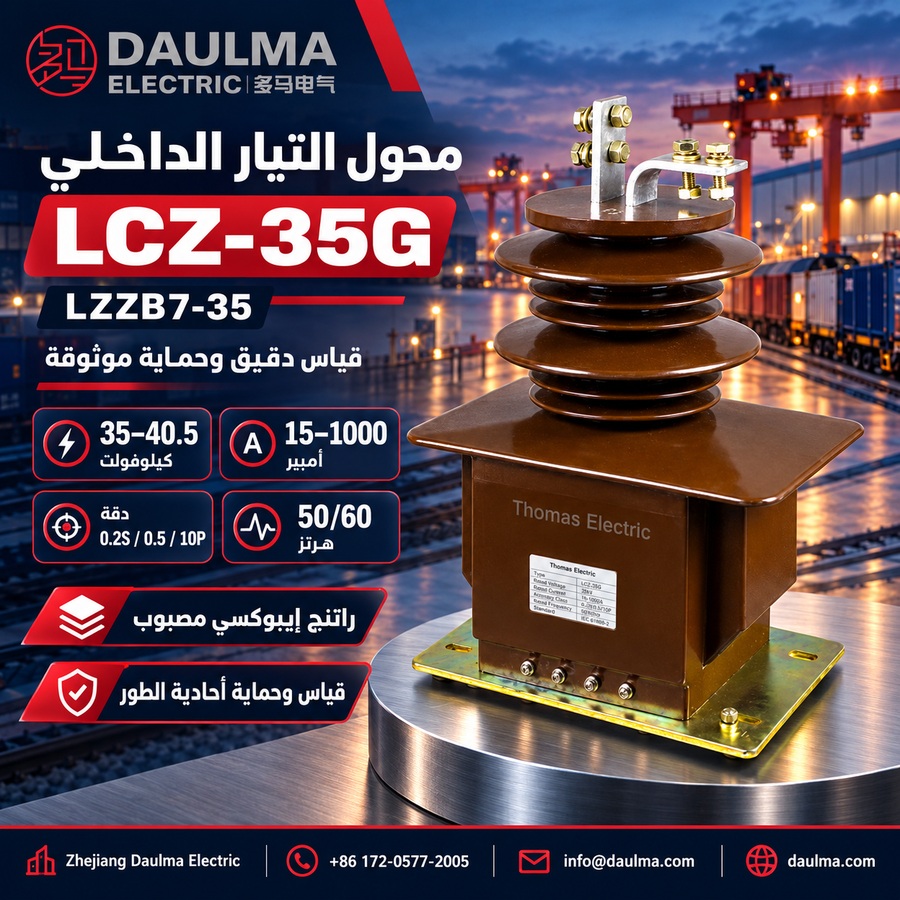

محول التيار LCZ-35G / LZZB7-35 هو محول تيار أحادي الطور من نوع راتنج الإيبوكسي المصبوب، مصمم لأنظمة الطاقة المتناوبة بجهد 35 كيلوفولت / 36 كيلوفولت / 40.5 كيلوفولت وتردد 50 هرتز أو 60 هرتز. يتميز ببنية داعمة مغلقة بالكامل مع عزل من راتنج الإيبوكسي المصبوب، مما يضمن أداءً عازلاً مستقرًا، ومقاومة للرطوبة، ومتانة ميكانيكية في البيئات الداخلية.
يدعم هذا المحول وظائف قياس التيار، وقياس الطاقة، والحماية بالمرحلات، مما يجعله مناسبًا للدمج في معدات التوزيع الداخلية من فئة 35 كيلوفولت، ومعدات التوزيع ذات العزل الهوائي، وخزائن قياس الطاقة. وهو يتوافق مع متطلبات التنسيق العازل القياسية لمعدات الجهد المتوسط المصنّفة بجهد نظام حتى 40.5 كيلوفولت.
لمحة عن التصنيفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة جهد النظام | 35 كيلوفولت / 36 كيلوفولت / 40.5 كيلوفولت |
| مستوى العزل المقنن | 40.5/95/185 كيلوفولت |
| التردد المقنن | 50 هرتز أو 60 هرتز |
| الطور | أحادي الطور |
| ظروف التركيب | داخلي |
| مادة العزل | راتنج إيبوكسي مصبوب |
| نوع البنية | داعم مغلق بالكامل |
| تيار الثانوي المقنن | 5 أمبير أو 1 أمبير |
| التطبيق | القياس، القياس الكهربائي، الحماية |
| التركيب النموذجي | معدات التوزيع الداخلية، خزائن القياس |

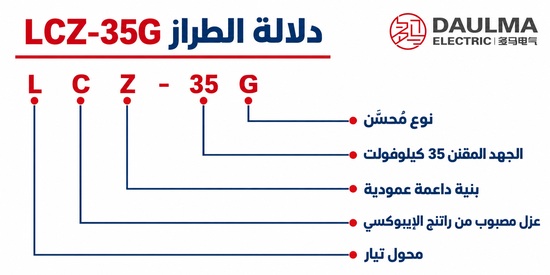

ترميز الموديل
- L: محول تيار
- C: عزل من راتنج الإيبوكسي المصبوب
- Z: بنية داعمة (عمودية)
- -35: فئة الجهد المقنن (35 كيلوفولت)
- G: متغير هيكلي أو معرّف السلسلة
- /270f: رمز منصة عرض الجسم (مرجع 270 مم)
- /2: عدد لفات الثانوي
البناء

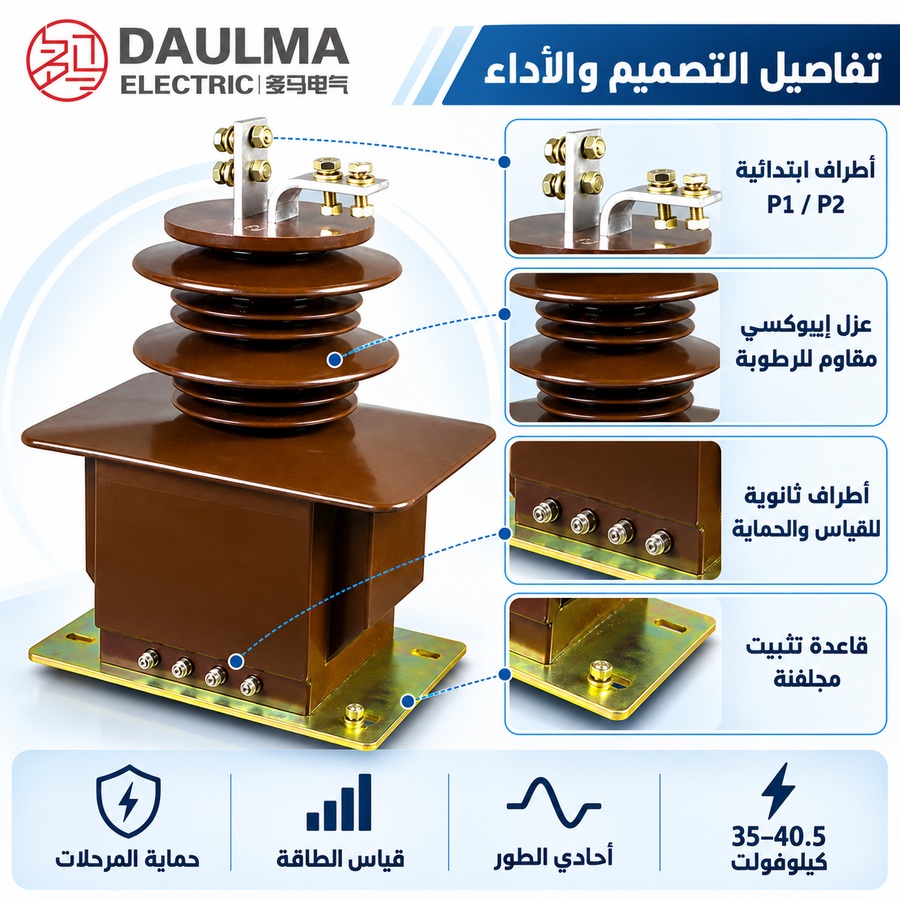

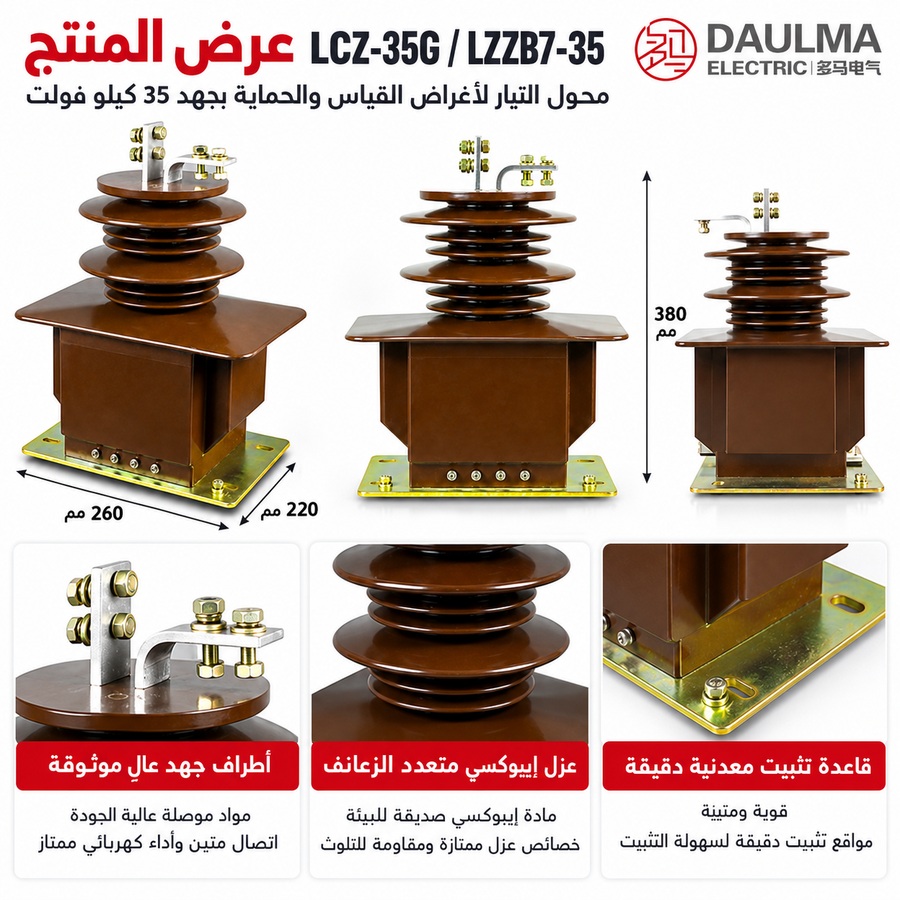

يستخدم محول التيار LCZ-35G / LZZB7-35 بناءً أحادي الطور من راتنج الإيبوكسي المصبوب، محسّن للاستخدام الداخلي. يتم تغليف مجموعة القلب واللفات بالكامل داخل جسم راتنج الإيبوكسي، مما يوفر سلامة عازلة ممتازة، ومقاومة للرطوبة، وموثوقية تشغيلية طويلة الأمد. يحتوي الجزء العلوي على أطراف الابتدائي (P1 وP2)، بينما يحتوي الجزء السفلي على لوحة أطراف الثانوي—المُسَمَّاة عادةً 1S1/1S2 و2S1/2S2—وقاعدة تركيب لتأمينه في لوحات معدات التوزيع. ويضمن هذا التصميم العمودي المدمج مسافة زحف ومن clearance كافية لتنسيق العزل عند 40.5 كيلوفولت، مع الحفاظ على بصمة مناسبة لمعدات التوزيع الداخلية ذات المساحة المحدودة.
المعطيات التقنية
ظروف التشغيل
- التركيب: تركيب داخلي لمعدات التوزيع وأنظمة التوزيع بجهد 35 كيلوفولت / 36 كيلوفولت / 40.5 كيلوفولت.
- التردد المقنن: 50 هرتز أو 60 هرتز.
- درجة حرارة المحيط: من -5°م إلى +40°م.
- الرطوبة: بيئة داخلية دون تكاثف شديد؛ يجب تأكيد متطلبات الرطوبة الخاصة عبر اتفاق المشروع.
- الارتفاع: خدمة داخلية قياسية؛ تتطلب التطبيقات عالية الارتفاع تأكيد تنسيق العزل.
- الصيانة: احفظ سطح الراتنج نظيفًا وجافًا للحفاظ على أداء العزل.
المعايير الفنية
محول التيار LCZ-35G (LZZB7-35) هو محول تيار أحادي الطور من راتنج الإيبوكسي المصبوب للتركيب الداخلي، مصمم لأنظمة 35 كيلوفولت/36 كيلوفولت/40.5 كيلوفولت، بمستوى عزل مقنن 40.5/95/185 كيلوفولت. يعمل ضمن نطاق درجة حرارة محيط من -5°م إلى +40°م، ويلتزم بمعايير IEC 61869 وGB/T 20840، ويدعم تصنيفات تيار ابتدائي من 15 أمبير إلى 1000 أمبير.
| التيار الابتدائي المقنن (A) |
تركيبات فئات الدقة |
القدرة المقننة (VA) |
التيار الحراري المقنن قصيرة المدة (kA/1S) |
التيار الديناميكي المقنن (kA) |
|---|---|---|---|---|
| 15 | 0.2S/0.5 0.2(0.5)/10P10 0.2(0.5)/10P15 10P10/10P10 10P15/10P15 |
30/50 30/30 30/20 20/20 15/15 |
3 | 7.5 |
| 20 | 4 | 10 | ||
| 30 | 6 | 15 | ||
| 40 | 8 | 20 | ||
| 50 | 10 | 25 | ||
| 75 | 15 | 37.5 | ||
| 100 | 21 | 52.5 | ||
| 150 | 31.5 | 78.75 | ||
| 200 | 45 | 112.5 | ||
| 300 | ||||
| 400 | 0.2S/0.5 0.2(0.5)/10P10 0.2(0.5)/10P15 0.2(0.5)/10P20 10P10/10P10 10P15/10P15 |
50/50 50/30 50/20 50/15 30/30 20/25 |
63 | 157.5 |
| 500 | ||||
| 600 | ||||
| 800 | ||||
| 1000 | 80 | 200 |
التركيب والتوصيلات
إرشادات التركيب
يتم تركيب محول التيار LCZ-35G / LZZB7-35 داخل معدات التوزيع الداخلية من فئة 35 كيلوفولت أو الخزائن التوزيعية. يجب التحقق من القاعدة، واتجاه الأطراف الابتدائية، وموضع أطراف الثانوي، والمسافة العازلة مقابل مخطط المخطط المعتمد قبل التركيب. يوضح رسم الكتالوج هياكل اتصال أطراف مختلفة لـ 5 أمبير ≤ I1n ≤ 500 أمبير و600 أمبير ≤ I1n ≤ 1000 أمبير، لذا يجب تأكيد الرسم النهائي وفقًا لنسبة التيار الابتدائي المختارة.
| عنصر التركيب | نقطة الفحص الموصى بها |
|---|---|
| قاعدة التثبيت | تأكد من حجم القاعدة، وتباعد الثقوب، وقوة الدعم، وموضع التأريض قبل التركيب. |
| الأطراف الابتدائية | تحقق من اتجاه P1 / P2، وطريقة توصيل الموصل، والمسافة بين الطور والأرض. |
| منطقة أطراف الثانوي | احجز مساحة وصول للكabling، والاختبار، والفحص، ووضع العلامات على الأطراف. |
| المسافة الآمنة في معدات التوزيع | تأكد من المسافة العازلة وفقًا لفئة معدات 40.5 كيلوفولت. |
| تخطيط نطاق التيار | استخدم هيكل الأطراف الصحيح لنطاق التيار المختار. |
| التأريض | أرض نقطة واحدة في دائرة الثانوي ووصّل نقطة تأريض المعدات وفقًا لتصميم المشروع. |
| تأكيد الرسم | استخدم مخطط المخطط المعتمد ومخطط الأطراف للإنتاج والتركيب النهائيين. |
اللفات ووضع العلامات على الأطراف
يتم تحديد الأطراف الابتدائية بـ P1 وP2. أما أطراف لفات الثانوي فتُسمّى وفقًا لعدد مخارج الثانوي، مثل 1S1 / 1S2 للفة القياس و2S1 / 2S2 للفة الحماية. يجب أن تتبع العلامات النهائية مخطط الأسلاك ولوحة مواصفات المنتج.
| الطرف | الوظيفة | ملاحظة التطبيق |
|---|---|---|
| P1 / P2 | الأطراف الابتدائية | تُستخدم كمرجع لاتجاه التيار الابتدائي والاستقطاب. |
| 1S1 / 1S2 | لفة الثانوي الأولى | تُخصص عادةً لدائرة القياس أو القياس الكهربائي. |
| 2S1 / 2S2 | لفة الثانوي الثانية | تُخصص عادةً لدائرة حماية المرحلات. |
| أطراف S إضافية | مجموعات لفات ثانوية إضافية | تُستخدم لدوائر قياس أو حماية متعددة اللفات وفقًا لتصميم المشروع. |
| نقطة التأريض | مرجع تأريض دائرة الثانوي | يجب تأريض نقطة واحدة في دائرة الثانوي وفقًا لممارسات المشروع. |
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد من هيكل لفات LCZ-35G/270f/2 بدقة. يشير الرمز “/2” إلى وجود لفتين ثانويتين، لكن بعض خطوط الدقة تُظهر ثلاث وظائف؛ لذا اطلب جدول القلب الفعلي والأطراف.
- اختر نسبة التحويل من 15 أمبير إلى 1000 أمبير. طابق التيار التشغيلي وواجب العطل، ثم اختر هيكل الأطراف الابتدائية الصحيح لـ 15–500 أمبير أو 600–1000 أمبير.
- اربط كل تصنيف دقة بقيمة الفولت أمبير (VA) الخاصة به. تشمل التركيبات المنشورة 0.2S/0.5 للقياس مع 10P10–10P20 وحماية مزدوجة، لكن بعض الصفوف ذات ثلاث تصنيفات تُظهر حملين فقط.
- اختر 1 أمبير أو 5 أمبير مع حساب كامل للحمل. شمل مدخلات العداد أو المرحلات، والكابلات، والأطراف، ومعدات الاختبار، وتأكد من مخرجات كل لفة ثانوية بشكل مستقل.
- تحقق من بيانات التركيب والعزل الكهربائي. تأكد من القاعدة، واتجاه الابتدائي، والمسافات الآمنة، ووصول الثانوي، والتفريغ الجزئي، والارتفاع، والتيار الحراري لمدة ثانية واحدة، والتيار الديناميكي الذروة، ووثائق IEC 61869.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول تيار LCZ-35G في أنظمة 40.5 كيلوفولت؟
نعم، مصمم لأنظمة 35 و36 و40.5 كيلوفولت بمستوى عزل 40.5/95/185 كيلوفولت. يرجى تأكيد متطلبات العزل مع المصنع حسب ارتفاع الموقع.
Q2: أي فئة دقة مناسبة لرحلات الحماية؟
اختر فئات 10P10 أو 10P15 لتطبيقات الحماية. تضمن هذه الفئات دقة عالية أثناء تيارات القصر. يرجى تحديد حمل الملفات المقنن عند الطلب.
Q3: كيف يتم التحقق من التيار الحراري القصير لتيار ابتدائي 30 أمبير؟
التيار الحراري المقنن هو 6 كيلو أمبير لمدة ثانية واحدة، والديناميكي 15 كيلو أمبير. يجب مطابقة هذه القيم مع حسابات نظام الحماية الخاص بمشروعك.
Q4: ما المعايير الدولية التي يلتزم بها محول تيار الإيبوكسي هذا؟
يلتزم المنتج بمعايير IEC 61869 وGB/T 20840. يتم إجراء اختبارات المصنع القياسية قبل الشحن. تواصل معنا للحصول على شهادات المعايرة والتقارير الخاصة بمشروعك.
Q5: هل يمكن تخصيص القدرة المقننة (VA) للوحات القياس؟
نعم، تتوفر تركيبات فئات دقة متعددة بقدرة مقننة تتراوح بين 15 و50 فولت أمبير. يجب تحديد متطلبات الحمل الدقيق في اتفاق المشروع. تواصل معنا لتأكيد التخصيص.
Q6: متى يجب تأكيد متطلبات العزل مع المصنع؟
يجب التأكيد عند التطبيق في مواقع ذات ارتفاعات عالية عن سطح البحر. يتطلب ذلك تنسيق عزل إضافي لضمان الأداء الآمن. راجع كتيب المواصفات أو اتصل بنا.
Q7: أين يُطبق محول التيار LZZB7-35 بشكل رئيسي؟
يُستخدم بشكل أساسي في معدات التوزيع الداخلية وأنظمة التحكم بجهد 35 كيلوفولت. يُصنف كـمحول تيار أحادي الطور من راتنج الإيبوكسي المصبوب. اطلب الكتالوج الفني للتفاصيل.
