Обзор
LCZ-35G / LZZB7-35 — это однофазный трансформатор тока внутренней установки с литой эпоксидной изоляцией, предназначенный для работы в сетях переменного тока напряжением 35 кВ / 36 кВ / 40,5 кВ с частотой 50 Гц или 60 Гц. Конструкция полностью закрытого опорного типа с изоляцией из литой эпоксидной смолы обеспечивает стабильные диэлектрические характеристики, влагостойкость и механическую прочность в условиях эксплуатации внутри помещений.
Данный трансформатор предназначен для измерения тока, учёта электроэнергии и функций релейной защиты, что делает его пригодным для интеграции в КРУ внутренней установки класса 35 кВ, распределительные устройства с воздушной изоляцией и шкафы учёта электроэнергии. Изделие соответствует стандартным требованиям координации изоляции для оборудования среднего напряжения с номинальным напряжением системы до 40,5 кВ.
Ключевые номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 35 кВ / 36 кВ / 40,5 кВ |
| Номинальный уровень изоляции | 40,5/95/185 кВ |
| Номинальная частота | 50 Гц или 60 Гц |
| Число фаз | Однофазный |
| Условия установки | Внутри помещений |
| Материал изоляции | Литая эпоксидная смола |
| Тип конструкции | Полностью закрытый опорный |
| Номинальный вторичный ток | 5 А или 1 А |
| Назначение | Измерение, учёт, защита |
| Типовая установка | КРУ внутренней установки, шкафы учёта |

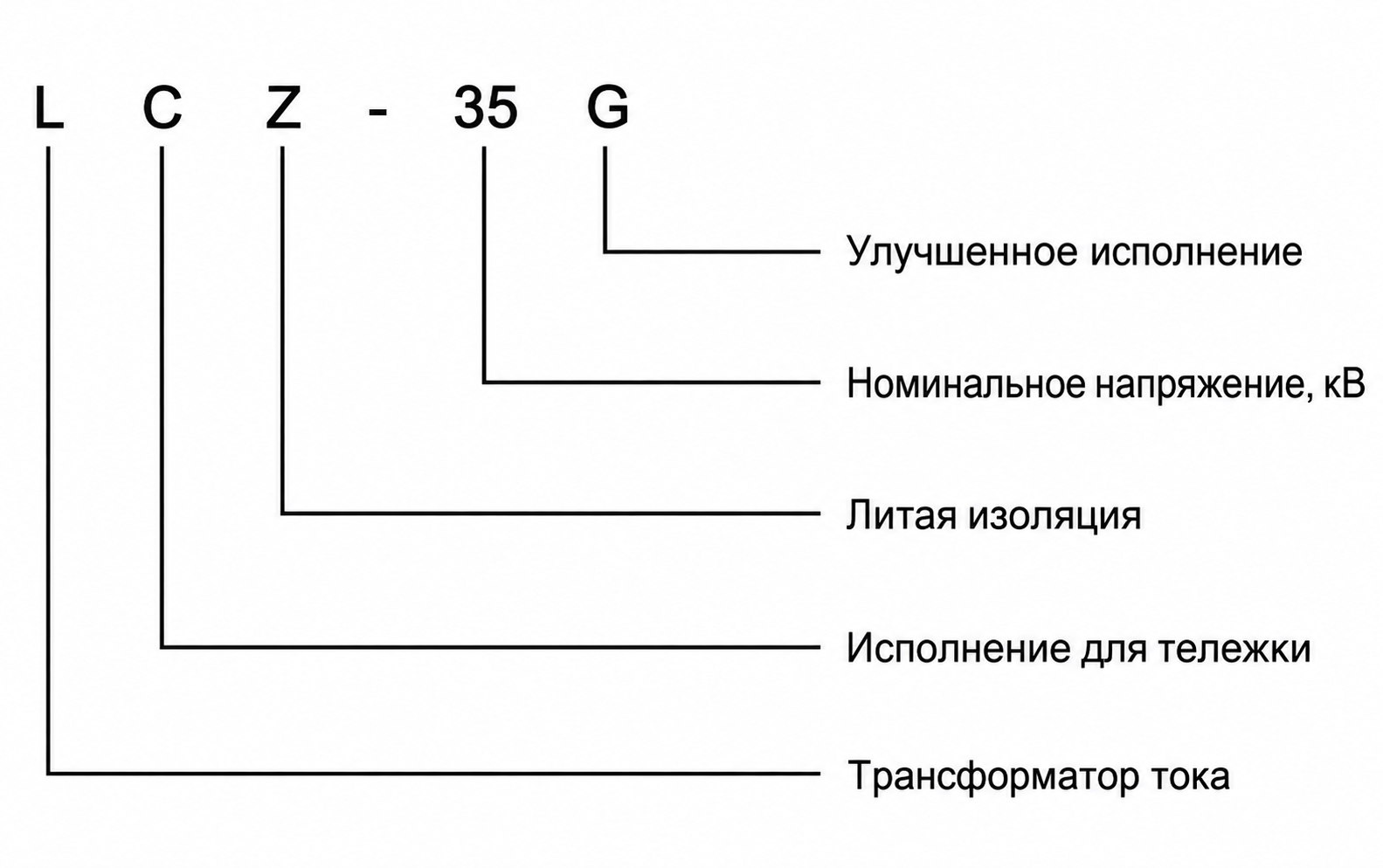

Расшифровка обозначения модели
- L: Трансформатор тока
- C: Изоляция из литой эпоксидной смолы
- Z: Опорная (стоечная) конструкция
- -35: Класс номинального напряжения (35 кВ)
- G: Вариант конструкции или идентификатор серии
- /270f: Код платформы по ширине корпуса (опорное значение 270 мм)
- /2: Количество вторичных обмоток
Конструкция

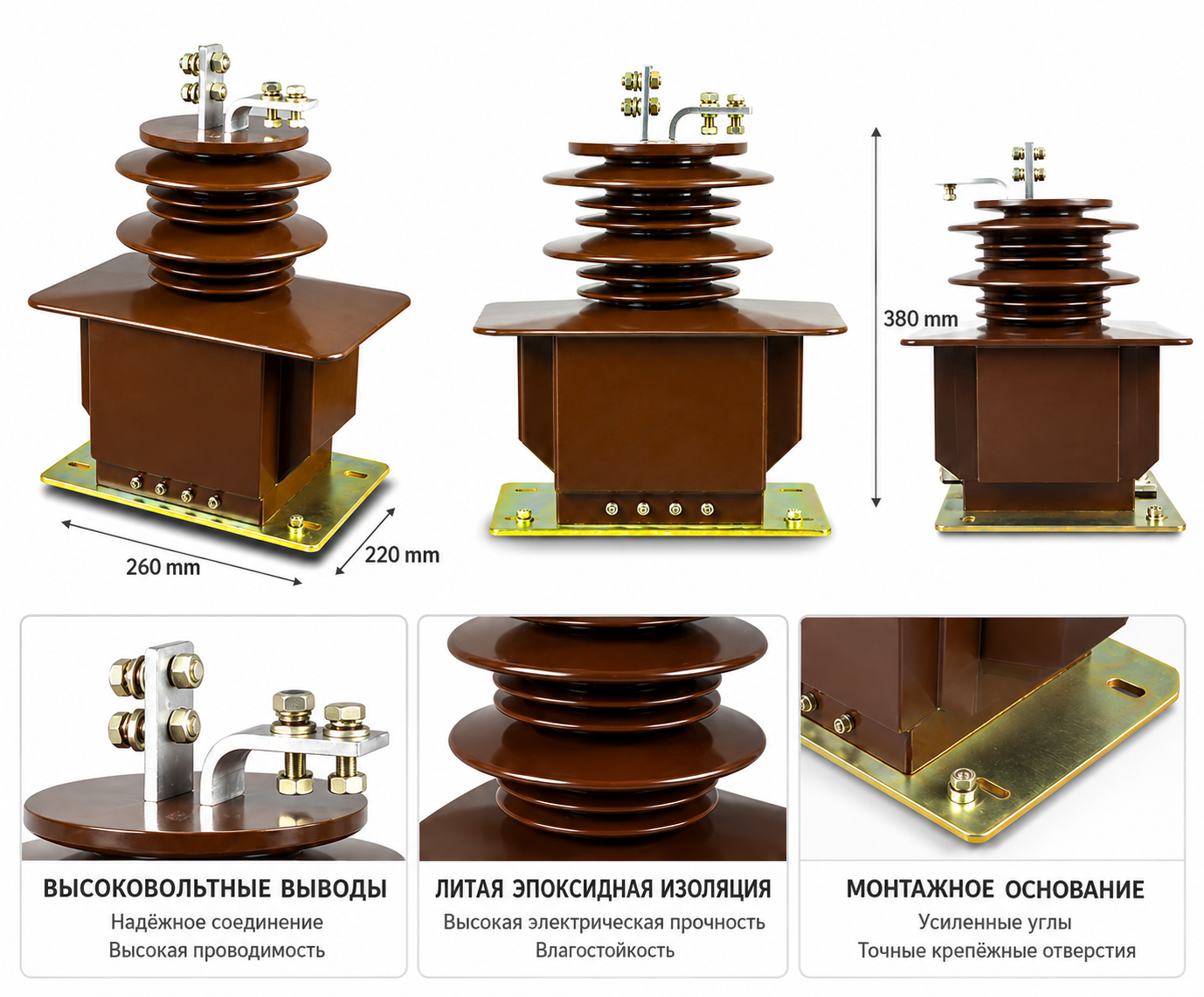

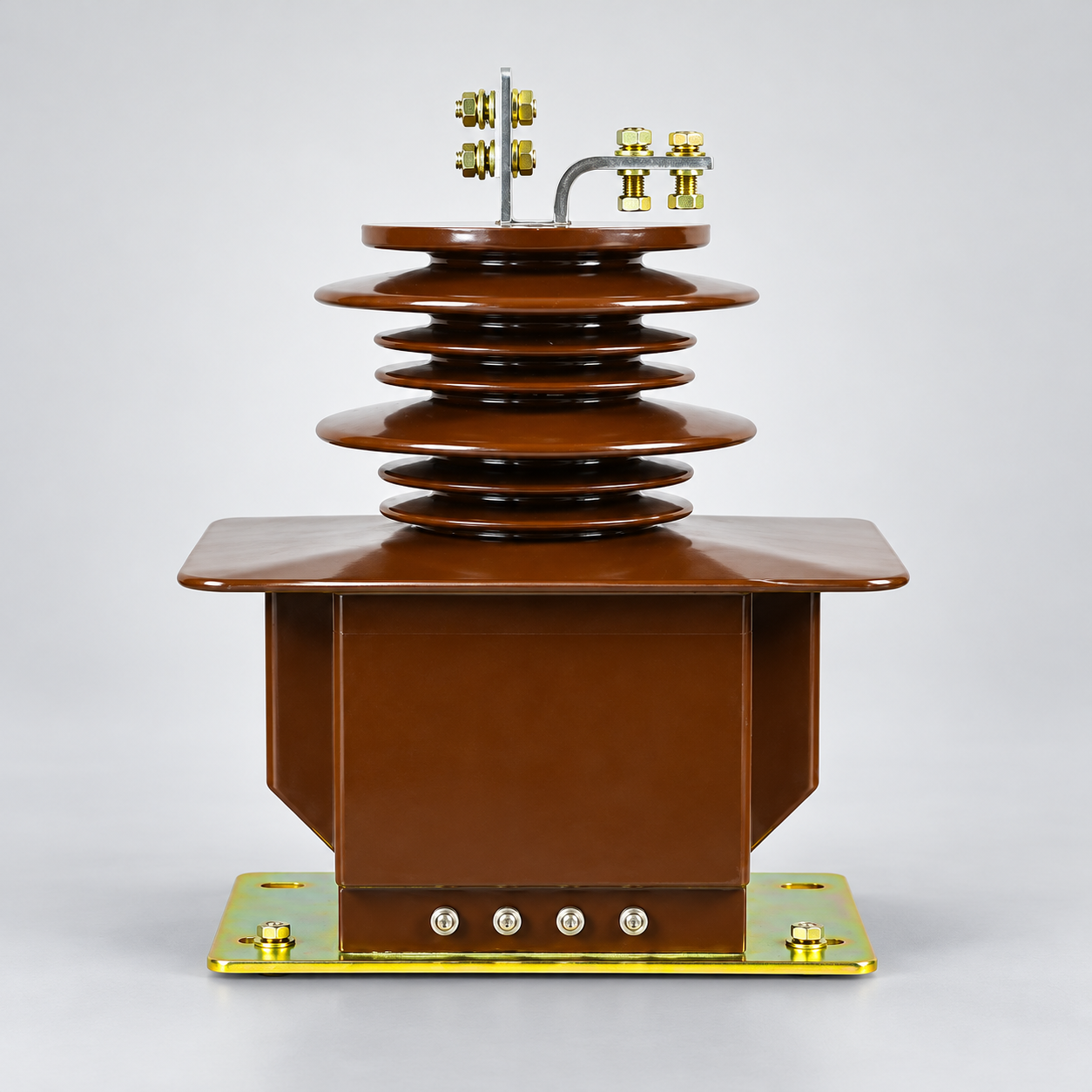

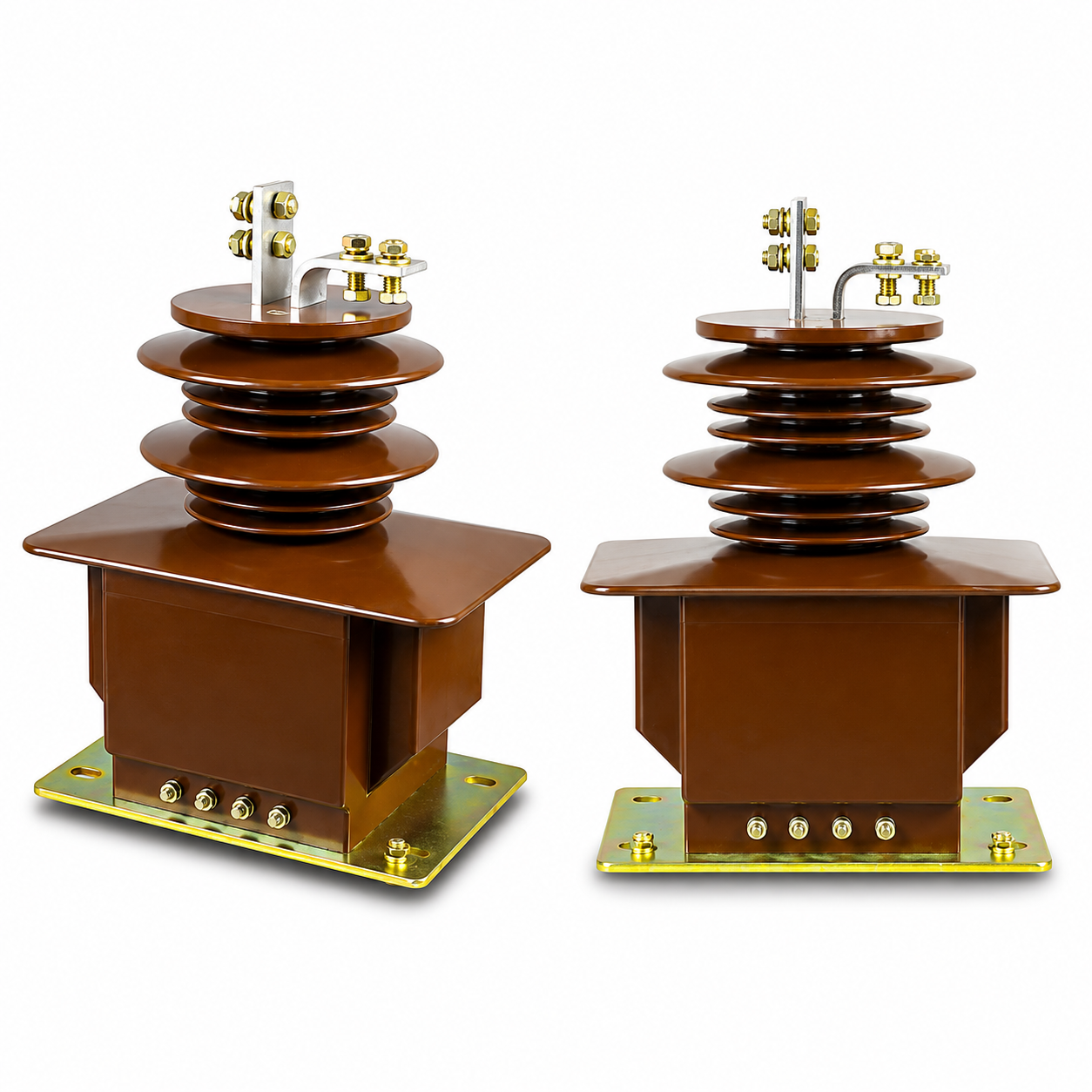

Трансформатор тока LCZ-35G / LZZB7-35 выполнен в виде однофазной конструкции с литой эпоксидной изоляцией, оптимизированной для эксплуатации внутри помещений. Сердечник и обмотки полностью залиты эпоксидной смолой, что обеспечивает высокую целостность изоляции, устойчивость к влаге и долговечную надёжность в работе. Верхняя часть корпуса содержит первичные выводы (P1 и P2), а нижняя — блок вторичных клемм (обычно маркируемых как 1S1/1S2 и 2S1/2S2) и монтажное основание для надёжной установки в панелях КРУ. Компактная стоечная конструкция гарантирует достаточные пути утечки и электрические зазоры для координации изоляции на 40,5 кВ при сохранении габаритов, подходящих для распределительных устройств с ограниченным пространством.
Технические параметры
Условия эксплуатации
- Установка: Внутри помещений в КРУ и распределительных системах напряжением 35 кВ / 36 кВ / 40,5 кВ.
- Номинальная частота: 50 Гц или 60 Гц.
- Температура окружающей среды: от –5 °C до +40 °C.
- Влажность: Внутренние помещения без интенсивной конденсации; специальные требования по влажности должны быть согласованы в рамках проекта.
- Высота над уровнем моря: Стандартные условия эксплуатации внутри помещений; для применения на больших высотах требуется подтверждение координации изоляции.
- Обслуживание: Поддерживайте поверхность эпоксидного корпуса в чистоте и сухости для сохранения изоляционных свойств.
Технические параметры
LCZ-35G (LZZB7-35) — это однофазный трансформатор тока внутренней установки с литой эпоксидной изоляцией для систем напряжением 35 кВ/36 кВ/40,5 кВ с номинальным уровнем изоляции 40,5/95/185 кВ. Диапазон рабочих температур: от –5 °C до +40 °C. Соответствует стандартам IEC 61869 и ГОСТ Р МЭК 61869 (ГБ/T 20840). Номинальные первичные токи — от 15 А до 1000 А.
| Номинальный первичный ток (А) |
Комбинации классов точности |
Номинальная нагрузка (В·А) |
Номинальный кратковременный термический ток (кА/1 с) |
Номинальный динамический ток (кА) |
|---|---|---|---|---|
| 15 | 0,2S/0,5 0,2(0,5)/10P10 0,2(0,5)/10P15 10P10/10P10 10P15/10P15 |
30/50 30/30 30/20 20/20 15/15 |
3 | 7,5 |
| 20 | 4 | 10 | ||
| 30 | 6 | 15 | ||
| 40 | 8 | 20 | ||
| 50 | 10 | 25 | ||
| 75 | 15 | 37,5 | ||
| 100 | 21 | 52,5 | ||
| 150 | 31,5 | 78,75 | ||
| 200 | 45 | 112,5 | ||
| 300 | ||||
| 400 | 0,2S/0,5 0,2(0,5)/10P10 0,2(0,5)/10P15 0,2(0,5)/10P20 10P10/10P10 10P15/10P15 |
50/50 50/30 50/20 50/15 30/30 20/25 |
63 | 157,5 |
| 500 | ||||
| 600 | ||||
| 800 | ||||
| 1000 | 80 | 200 |
Установка и подключение
Рекомендации по монтажу
Трансформатор тока LCZ-35G / LZZB7-35 устанавливается внутри КРУ или распределительных шкафов класса 35 кВ. Перед монтажом необходимо сверить основание, направление первичных выводов, расположение вторичных клемм и изоляционные зазоры с утверждённым габаритным чертежом. В каталоге показаны различные конструкции соединения выводов для диапазонов 5 А ≤ I1n ≤ 500 А и 600 А ≤ I1n ≤ 1000 А, поэтому окончательный чертёж следует уточнять в зависимости от выбранного коэффициента трансформации.
| Элемент монтажа | Рекомендуемый контрольный пункт |
|---|---|
| Монтажное основание | Подтвердите размеры основания, межосевые расстояния отверстий, прочность крепления и положение точки заземления до начала установки. |
| Первичные выводы | Проверьте направление P1 / P2, метод соединения проводника и зазор между фазой и землёй. |
| Зона вторичных клемм | Обеспечьте достаточное пространство для подключения проводов, испытаний, осмотра и маркировки клемм. |
| Габаритные зазоры в КРУ | Подтвердите изоляционные зазоры в соответствии с классом оборудования 40,5 кВ. |
| Конструкция выводов по диапазону тока | Используйте соответствующую конструкцию выводов для выбранного диапазона первичного тока. |
| Заземление | Заземлите одну точку вторичной цепи и подключите точку заземления оборудования в соответствии с проектной документацией. |
| Подтверждение чертежей | Используйте утверждённый габаритный чертёж и схему клемм для окончательного производства и монтажа. |
Обмотки и маркировка клемм
Первичные выводы обозначаются как P1 и P2. Клеммы вторичных обмоток маркируются в зависимости от количества вторичных выходов, например, 1S1 / 1S2 для измерительной обмотки и 2S1 / 2S2 для защитной обмотки. Окончательная маркировка должна соответствовать монтажной схеме и заводской табличке изделия.
| Клемма | Функция | Примечание по применению |
|---|---|---|
| P1 / P2 | Первичные выводы | Используются для определения направления первичного тока и полярности. |
| 1S1 / 1S2 | Первая вторичная обмотка | Обычно назначается для цепи учёта или измерения. |
| 2S1 / 2S2 | Вторая вторичная обмотка | Обычно назначается для цепи релейной защиты. |
| Дополнительные клеммы S | Дополнительные группы вторичных обмоток | Используются для многообмоточных схем измерения или защиты в соответствии с проектным решением. |
| Точка заземления | Опорная точка заземления вторичной цепи | Одна точка вторичной цепи должна быть заземлена в соответствии с проектной практикой. |
Подбор и частые вопросы
Руководство по выбору
- Уточните точную структуру обмоток LCZ-35G/270f/2. Обозначение «/2» указывает на две вторичные обмотки, однако в некоторых строках указаны три функции; требуется свериться с физической схемой сердечников и клеммной схемой.
- Выберите коэффициент трансформации от 15 А до 1000 А. Учитывайте рабочий ток и ток короткого замыкания, затем подберите соответствующую конструкцию первичных выводов для диапазонов 15–500 А или 600–1000 А.
- Соотнесите каждый класс точности с его нагрузкой (В·А). В каталоге приведены комбинации, такие как 0,2S/0,5 для измерения и 10P10–10P20 для защиты, но в некоторых трёхфункциональных строках указаны лишь две нагрузки.
- Выберите вторичный ток 1 А или 5 А с полным расчётом нагрузки. Учитывайте входы измерительных приборов или реле, сопротивление кабелей, клемм и испытательного оборудования; проверяйте выходные параметры отдельно для каждой физической обмотки.
- Проверьте данные по монтажу и диэлектрическим характеристикам. Подтвердите размеры основания, направление первичных выводов, габаритные зазоры, доступ к вторичным клеммам, уровень частичных разрядов, высоту над уровнем моря, термический ток за 1 с, динамическую стойкость и соответствие документации IEC 61869.
Часто задаваемые вопросы
Вопрос 1: Гарантирует ли обозначение «/2» наличие ровно двух вторичных сердечников?
Хотя изделие описывается как имеющее две вторичные обмотки, в таблице выбора встречаются комбинации с тремя функциями. Уточните фактическое количество сердечников, клемм и характеристики каждой обмотки по монтажной схеме.
Вопрос 2: Являются ли LCZ-35G и LZZB7-35 взаимозаменяемыми?
Эти обозначения относятся к одной серии, однако перед применением в качестве взаимозаменяемых необходимо сравнить точные габариты и расположение клемм.
Вопрос 3: Что меняется при токе 600 А?
В каталоге используется другая конструкция первичных выводов для диапазона 600–1000 А по сравнению с 15–500 А, что обусловлено увеличенным сечением проводника и требованиями к токонесущей способности.
Вопрос 4: Может ли изделие обеспечивать два выхода для защиты?
В перечне указаны комбинации 10P10/10P10 и 10P15/10P15. Подтвердите наличие двух физических защитных сердечников, их нагрузки и отдельные клеммы.
Вопрос 5: Почему в некоторых комбинациях классов точности указано меньше значений В·А?
Формат таблицы неоднозначен и может объединять функции или опускать одно значение. Не распределяйте нагрузки по позициям без утверждённой схемы обмоток.
Вопрос 6: Каков максимальный указанный ток короткого замыкания?
В строке для 1000 А указаны ссылки на термический ток 80 кА и динамический ток 200 кА. Уточните продолжительность термического воздействия и сертифицированные значения для заказываемого варианта.
Вопрос 7: Какое правило безопасности применяется ко вторичной цепи?
Заземлите одну определённую точку и никогда не оставляйте вторичную цепь трансформатора тока под напряжением разомкнутой. Используйте утверждённые перемычки для закорачивания перед отключением любого измерительного прибора или реле.
Часто задаваемые вопросы
Q1: Подходит ли LCZ-35G для наружной установки?
Нет, модель предназначена только для внутренней установки в КРУ. Эксплуатация допускается при температуре от –5 до +40 °C без интенсивной конденсации. Для уличных условий свяжитесь с нами для подбора аналога.
Q2: Работает ли трансформатор в сетях 40,5 кВ?
Да, устройство адаптировано для систем 35, 36 и 40,5 кВ. Номинальный уровень изоляции составляет 40,5/95/185 кВ. Уточняйте требования к координации изоляции при эксплуатации на высоте.
Q3: Какие классы точности доступны для обмоток?
Трансформатор поддерживает различные комбинации классов точности для измерения и защиты. Точные параметры и номинальная нагрузка подбираются индивидуально. Запросите техническое задание для заводского расчета.
Q4: Каким международным стандартам соответствует оборудование?
Оборудование соответствует требованиям IEC 61869 и ГОСТ Р МЭК 61869. Базовая документация входит в стандартный комплект поставки. Запрашивайте копии сертификатов у менеджера при оформлении заказа.
Q5: Можно ли заказать нестандартный первичный ток?
Стандартный диапазон первичных токов составляет от 15 до 1000 А. Изготовление под специфические требования возможно по согласованию. Отправьте опросный лист для проверки технической возможности на заводе.
Q6: Где применяется эпоксидный трансформатор тока LZZB7-35?
Модель используется в распределительных системах и комплектных РУ напряжением до 40,5 кВ. Литая изоляция обеспечивает надежность в промышленных сетях. Уточняйте наличие на складе у отдела продаж.
Q7: Требуется ли специальное обслуживание эпоксидного корпуса?
Специальное обслуживание не требуется, достаточно поддерживать поверхность чистой и сухой для сохранения изоляции. Номинальная частота сети составляет 50 или 60 Гц. Уточняйте условия эксплуатации для вашего проекта.
