Přehled
LCZ-35G / LZZB7-35 je jednofázový proudový transformátor pro vnitřní použití s epoxidovou izolací určený pro střídavé distribuční soustavy 35 kV / 36 kV / 40,5 kV o frekvenci 50 Hz nebo 60 Hz. Transformátor má plně uzavřenou nosnou konstrukci s izolací z lité epoxidové pryskyřice, která zajišťuje stabilní dielektrické vlastnosti, odolnost proti vlhkosti a mechanickou pevnost ve vnitřních prostředích.
Tento transformátor slouží pro měření proudu, energetickou evidenci a ochranné funkce relé, což jej činí vhodným pro zabudování do rozváděčů vn 35 kV, vzduchem izolovaných rozváděčů a měřicích skříní. Splňuje požadavky na koordinaci izolace pro středněnapěťová zařízení určená pro jmenovité napětí soustavy až 40,5 kV.
Klíčové jmenovité hodnoty
| Parametr | Hodnota |
|---|---|
| Třída napětí soustavy | 35 kV / 36 kV / 40,5 kV |
| Jmenovitá úroveň izolace | 40,5/95/185 kV |
| Jmenovitá frekvence | 50 Hz nebo 60 Hz |
| Fáze | Jednofázový |
| Podmínky instalace | Vnitřní prostředí |
| Izolační materiál | Lité epoxidové pryskyřice |
| Typ konstrukce | Plně uzavřená nosná (sloupová) |
| Jmenovitý sekundární proud | 5 A nebo 1 A |
| Aplikace | Měření, evidenční měření, ochrana |
| Typická instalace | Rozváděče vn, měřicí skříně |
Označení modelu
- L: Proudový transformátor
- C: Izolace z lité epoxidové pryskyřice
- Z: Nosná (sloupová) konstrukce
- -35: Třída jmenovitého napětí (35 kV)
- G: Variantní označení konstrukce nebo sériový identifikátor
- /270f: Kód šířky tělesa (referenční rozměr 270 mm)
- /2: Počet sekundárních vinutí
Konstrukce

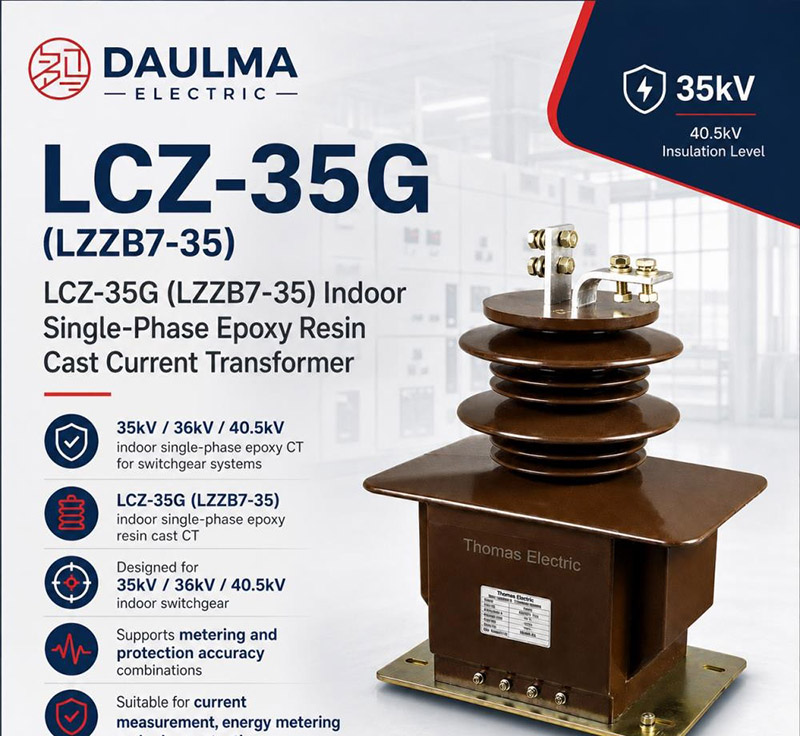

Proudový transformátor LCZ-35G / LZZB7-35 má jednofázovou konstrukci z lité epoxidové pryskyřice optimalizovanou pro vnitřní použití. Celý magnetický obvod i vinutí jsou plně zapouzdřeny v tělese z epoxidové pryskyřice, což zajišťuje vynikající integritu izolace, odolnost proti vlhkosti a dlouhodobou provozní spolehlivost. Horní část obsahuje primární svorky (P1 a P2), zatímco dolní část obsahuje svorkovnici sekundáru – typicky označenou 1S1/1S2 a 2S1/2S2 – a montážní základnu pro bezpečné uchycení v rozváděčových panelech. Tato kompaktní sloupová konstrukce zajišťuje dostatečnou povrchovou dráhu a vzdušnou mezeru pro koordinaci izolace při 40,5 kV při zachování malé záběry vhodné pro prostorově omezená vnitřní distribuční zařízení.
Technické parametry
Provozní podmínky
- Instalace: Vnitřní instalace do rozváděčů a distribučních systémů 35 kV / 36 kV / 40,5 kV.
- Jmenovitá frekvence: 50 Hz nebo 60 Hz.
- Okolní teplota: -5 °C až +40 °C.
- Vlhkost: Vnitřní prostředí bez silné kondenzace; speciální požadavky na vlhkost musí být potvrzeny dohodou v rámci projektu.
- Nadm. výška: Standardní vnitřní provoz; aplikace ve větší nadmořské výšce vyžadují potvrzení koordinace izolace.
- Údržba: Udržujte povrch pryskyřice čistý a suchý pro zachování izolačních vlastností.
Technické parametry
LCZ-35G (LZZB7-35) je jednofázový proudový transformátor pro vnitřní použití s epoxidovou izolací určený pro soustavy 35 kV/36 kV/40,5 kV s jmenovitou úrovní izolace 40,5/95/185 kV. Provozuje se v rozsahu okolní teploty -5 °C až +40 °C, splňuje normy IEC 61869 a GB/T 20840 a podporuje jmenovité primární proudy od 15 A do 1000 A.
| Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý výstup (VA) |
Jmenovitý krátkodobý tepelný proud (kA/1 s) |
Jmenovitý dynamický proud (kA) |
|---|---|---|---|---|
| 15 | 0,2S/0,5 0,2(0,5)/10P10 0,2(0,5)/10P15 10P10/10P10 10P15/10P15 |
30/50 30/30 30/20 20/20 15/15 |
3 | 7,5 |
| 20 | 4 | 10 | ||
| 30 | 6 | 15 | ||
| 40 | 8 | 20 | ||
| 50 | 10 | 25 | ||
| 75 | 15 | 37,5 | ||
| 100 | 21 | 52,5 | ||
| 150 | 31,5 | 78,75 | ||
| 200 | 45 | 112,5 | ||
| 300 | ||||
| 400 | 0,2S/0,5 0,2(0,5)/10P10 0,2(0,5)/10P15 0,2(0,5)/10P20 10P10/10P10 10P15/10P15 |
50/50 50/30 50/20 50/15 30/30 20/25 |
63 | 157,5 |
| 500 | ||||
| 600 | ||||
| 800 | ||||
| 1000 | 80 | 200 |
Instalace a zapojení
Montážní pokyny
LCZ-35G / LZZB7-35 se instaluje do vnitřních rozváděčů nebo distribučních skříní třídy 35 kV. Před instalací je nutné zkontrolovat základnu, směr primárních svorek, polohu svorek sekundáru a izolační vzdálenosti podle schváleného výkresu obrysu. Výkres v katalogu ukazuje odlišné konstrukce svorkových připojení pro 5 A ≤ I1n ≤ 500 A a 600 A ≤ I1n ≤ 1000 A, proto je nutné potvrdit konečný výkres podle zvoleného primárního převodu.
| Montážní položka | Doporučený kontrolní bod |
|---|---|
| Montážní základna | Před instalací potvrďte rozměry základny, rozteč otvorů, pevnost uložení a polohu uzemnění. |
| Primární svorky | Zkontrolujte směr P1 / P2, způsob připojení vodiče a vzdálenost fáze od země. |
| Oblast sekundárních svorek | Zachovejte prostor pro zapojení, testování, inspekci a označení svorek. |
| Vzdálenosti v rozváděči | Potvrďte izolační vzdálenosti podle třídy zařízení 40,5 kV. |
| Rozvržení proudového rozsahu | Použijte správnou konstrukci svorek pro zvolený proudový rozsah. |
| Uzemnění | Uzemněte jeden bod sekundárního obvodu a připojte uzemňovací bod zařízení podle projektové dokumentace. |
| Potvrzení výkresu | Pro konečnou výrobu a instalaci použijte schválený výkres obrysu a svorkové schéma. |
Vinutí a označení svorek
Primární svorky jsou označeny jako P1 a P2. Svorky sekundárních vinutí jsou označeny podle počtu sekundárních výstupů, např. 1S1 / 1S2 pro měřicí vinutí a 2S1 / 2S2 pro ochranné vinutí. Konečné označení musí odpovídat zapojovacímu schématu a štítku výrobku.
| Svorka | Funkce | Poznámka k aplikaci |
|---|---|---|
| P1 / P2 | Primární svorky | Používají se pro určení směru primárního proudu a polarity. |
| 1S1 / 1S2 | První sekundární vinutí | Obvykle přiřazeno k měřicímu nebo evidenčnímu obvodu. |
| 2S1 / 2S2 | Druhé sekundární vinutí | Obvykle přiřazeno k ochrannému reléovému obvodu. |
| Další svorky S | Další skupiny sekundárních vinutí | Používají se pro vícejádrové měřicí nebo ochranné obvody podle projektové dokumentace. |
| Bod uzemnění | Referenční bod uzemnění sekundárního obvodu | Jeden bod sekundárního obvodu by měl být uzemněn podle projektové praxe. |
Výběr a časté otázky
Průvodce výběrem
- Ověřte přesnou strukturu vinutí LCZ-35G/270f/2. Označení „/2“ naznačuje dva sekundáry, avšak některé řádky s přesností uvádějí tři funkce; vyžádejte si fyzické schéma jádra a svorek.
- Zvolte převod v rozsahu 15 A–1000 A. Přizpůsobte provozní proud a zkratovou zátěž, poté vyberte správnou konstrukci primárních svorek pro rozsah 15 A–500 A nebo 600 A–1000 A.
- Přiřaďte každému stupni přesnosti jeho zdánlivý výkon (VA). Uvedené kombinace zahrnují 0,2S/0,5 pro měření spolu s 10P10–10P20 a dvojitou ochranou, avšak některé řádky se třemi funkcemi uvádějí pouze dvě zátěže.
- Zvolte 1 A nebo 5 A na základě kompletního výpočtu zátěže. Zahrňte vstupy měřidel nebo relé, kabely, svorky a zkušební zařízení a ověřte výstupy samostatně pro každé fyzické vinutí.
- Ověřte instalační a dielektrické údaje. Potvrďte základnu, směr primáru, vzdálenosti, přístup ke svorkám sekundáru, částečné výboje, nadmořskou výšku, tepelný proud po 1 s, dynamický proud špičky a dokumentaci podle IEC 61869.
Často kladené otázky
Otázka 1: Zaručuje „/2“ přesně dvě sekundární jádra?
Je popsáno jako odkaz na dva sekundáry, avšak výběrová tabulka obsahuje kombinace se zdánlivě třemi funkcemi. Potvrďte skutečný počet jader, svorky a výkonnost jednotlivých jader na zapojovacím schématu.
Otázka 2: Je LCZ-35G ekvivalentní LZZB7-35?
Jsou považovány za související označení, avšak před jejich vzájemnou zaměnitelností je nutné porovnat přesné rozměry a svorky.
Otázka 3: Co se mění při 600 A?
Katalog uvádí jiné uspořádání primárních svorek pro rozsah 600 A–1000 A než pro 15 A–500 A, což odráží větší vodič a požadavky na proudovou zatížitelnost.
Otázka 4: Může poskytovat dva ochranné výstupy?
Jsou uvedeny kombinace 10P10/10P10 a 10P15/10P15. Potvrďte existenci dvou fyzických ochranných jader, jejich zátěže a oddělené svorky.
Otázka 5: Proč mají některé kombinace přesnosti méně hodnot VA?
Formátování tabulky je nejednoznačné a může seskupovat funkce nebo vynechávat jednu hodnotu. Nepřiřazujte zátěže podle pozice bez podepsaného schématu vinutí.
Otázka 6: Jaké je nejvyšší detailní zkratové hodnocení?
Řádek pro 1000 A uvádí referenční hodnoty 80 kA (tepelný) a 200 kA (dynamický). Potvrďte trvání tepelného proudu a certifikované hodnoty pro objednanou variantu.
Otázka 7: Jaké bezpečnostní pravidlo platí pro sekundár?
Uzemněte jeden určený bod a nikdy neponechávejte sekundární obvod napájeného proudového transformátoru otevřený. Před odpojením jakéhokoli měřidla nebo relé použijte schválené zařízení pro zkratování.
Frequently Asked Questions
Q1: Lze tento 35kV proudový transformátor použít v soustavách 36 kV nebo 40,5 kV?
Ano, je vhodný pro tyto sítě. Jmenovitá úroveň izolace 40,5/95/185 kV pokrývá 35 kV, 36 kV i 40,5 kV. Před objednáním uveďte přesné systémové napětí pro tovární kontrolu.
Q2: Proč zvolit třídu přesnosti 0,2S pro fakturační měření?
Třída 0,2S je optimální pro fakturační měření. Zajišťuje přesnost dle normy IEC 61869 v širokém rozsahu proudů. Pro konfiguraci sekundárního vinutí kontaktujte naše techniky.
Q3: Jaké jsou požadavky na okolní teplotu a vlhkost při vnitřní instalaci?
Instalace vyžaduje kontrolované vnitřní prostředí. Standardní provoz je od -5 °C do +40 °C bez silné kondenzace. Pro specifické klimatické podmínky je nutná individuální dohoda.
Q4: Je možné objednat transformátor s nestandardním primárním proudem nad 1000 A?
Výroba na míru je možná. Standardní rozsah je 15 A až 1000 A. Kontaktujte obchodní oddělení pro individuální nacenění a posouzení tepelného namáhání.
Q5: Jak se vypočítá dynamický proud pro tuto řadu transformátorů?
Dynamický proud je přímo odvozen od tepelného. Pro verzi 20 A činí tepelný proud 4 kA/1 s a dynamický 10 kA. Přesné hodnoty ověřte v technickém listu.
Q6: Pro jaké typy rozváděčů a norem je tento proudový transformátor určen?
Produkt je univerzální pro střední napětí. Je určen pro vnitřní 35kV rozváděče a splňuje normy IEC 61869 a GB/T 20840. Pro stažení certifikátů kontaktujte podporu.
Q7: Které tovární zkoušky se provádějí před expedicí tohoto transformátoru?
Před expedicí probíhá komplexní kontrola. Provádějí se standardní typové a kusové zkoušky včetně měření přesnosti a izolace. Specifické požadavky na zkoušky uveďte přímo do objednávky.
