نظرة عامة
يُعد محول التيار LFS-10Q / LFSB-10 / LFSZ-10 محولاً مدمجاً للتيار متوسط الجهد من النوع الراتنجي المصبوب (Epoxy Cast-Resin) مصممًا لمعدات التبديل من فئة 11 كيلوفولت، مع وثائق تدعم استخدامه في أنظمة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت بناءً على مستوى العزل ومتطلبات المشروع. يتميز ببنية عمودية مغلقة بالكامل مع عزل راتنجي إيبوكسي، مما يوفر قوة عازلة عالية، ومقاومة للرطوبة، وأداءً ممتازًا ضد التلوث.
يدعم هذا المحول ذو اللفة الثانوية الواحدة درجات دقة نموذجية تبلغ 0.2 و0.5 و10P10، مما يجعله مناسبًا لقياس التيار، وقياس الطاقة، وحماية المرحلات، ومراقبة المغذيات في تطبيقات معدات التبديل الداخلية ذات المساحة المحدودة مثل اللوحات ذات العربات المتحركة، وخزائن التوزيع المدمجة، ووحدات القياس.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| فئة الجهد | 10 كيلوفولت / 11 كيلوفولت / 12 كيلوفولت |
| مستوى العزل | 12/42/75 كيلوفولت |
| التردد | 50 هرتز (60 هرتز حسب التأكيد) |
| التيار الأولي | 50 أمبير إلى 630 أمبير |
| التيار الثانوي | 5 أمبير أو 1 أمبير |
| درجات الدقة | 0.2، 0.5، 10P10 |
| تكوين اللفات | لفة ثانوية واحدة |
| التطبيق | القياس، القياس الكمي، الحماية |
| داخلي/خارجي | للاستخدام الداخلي فقط |
| نوع البنية | راتنج إيبوكسي مصبوب، نوع عمودي |
| طريقة التركيب | تثبيت على قاعدة الخزانة |
| التوافق مع النظام | أنظمة التيار المتردد حتى 12 كيلوفولت |
ترميز الموديل
- L: محول تيار
- F: هيكل من النوع المغلق
- S: إشارة إلى تطبيق في معدات التبديل ذات العربات المتحركة
- B: إشارة إلى وظيفة الحماية في تسمية النوع LFSB
- Z: إشارة إلى العزل الراتنجي المصبوب / الصب الإيبوكسي في تسمية النوع LFSZ
- 10: فئة جهد كتالوج 10 كيلوفولت؛ موثّق للاستخدام في أنظمة فئة 11 كيلوفولت و12 كيلوفولت بناءً على تأكيد العزل
- Q: متغير عزل معزّز
البنية

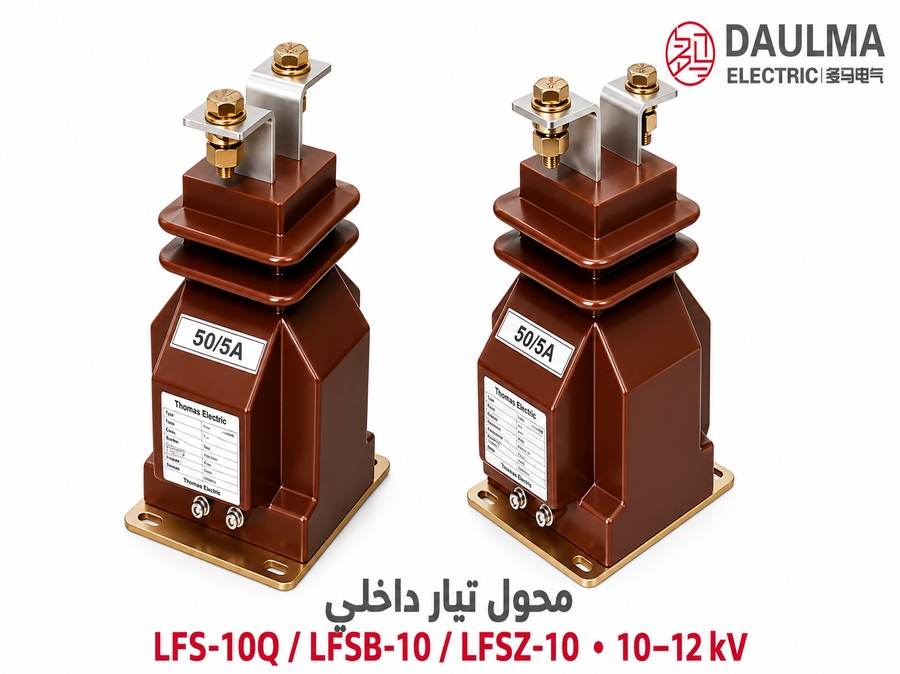

يتميز محول التيار LFS-10Q / LFSB-10 / LFSZ-10 بهيكل عمودي مغلق بالكامل مع عزل راتنجي إيبوكسي مصبوب. يمر الموصل الأولي عبر مركز الوحدة، بينما تكون اللفة الثانوية مدمجة داخل جسم الراتنج. يضمن هذا التصميم الأحادي استقرارًا ميكانيكيًا ممتازًا، وعزلًا كهربائيًا فائقًا، وحماية بيئية ضد الرطوبة والتلوث الشائعين في بيئات معدات التبديل الداخلية. يتضمن التصميم المدمج أطرافًا أولية مثبتة في الأعلى وأطرافًا ثانوية في الأسفل، مما يسهّل التركيب والتمديدات الكهربائية داخل المساحات الضيقة للخزائن. يوفر مادة الراتنج موثوقية طويلة الأمد دون الحاجة إلى صيانة، مما يجعله مناسبًا للتشغيل المستمر في أنظمة توزيع الطاقة الداخلية متوسطة الجهد.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: معدات تبديل متوسطة الجهد داخلية
- جهد النظام: أنظمة فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
- التردد المقنن: 50 هرتز
- درجة الحرارة المحيطة: من -5°م إلى +55°م
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجر، والتلوث الشديد، والتكثف غير الطبيعي.
- البيئات الخاصة: للمشاريع ذات الارتفاعات العالية أو المناطق الساحلية أو الرطبة أو شديدة التلوث، يجب تأكيد مسافة العزل والتناسق في طول التسلّق قبل الطلب.
المواصفات الفنية
محولات التيار LFS-10Q وLFSB-10 وLFSZ6-10 هي محولات تيار مدمجة من النوع الراتنجي المصبوب مصممة لأنظمة داخلية من فئة 10 كيلوفولت. تتميز بمستوى عزل مقنّن 12/42/75 كيلوفولت، وتعمل ضمن مدى درجات حرارة محيطة من -5°م إلى +55°م، وتتوافق مع المعيارين IEC 61869-2 وGB20840.2-2014. يتراوح التيار الأولي من 50 أمبير إلى 630 أمبير، مع خيارات تيار ثانوي 1 أمبير أو 5 أمبير.
| التيار الأولي المقنّن (A) |
مزيج درجات الدقة |
القدرة الخارجة المقنّنة (VA) |
التيار الحراري قصير المدى Ith (kA) |
التيار الديناميكي المقنّن Idyn (kA) |
||
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 10P10 | ||||
| 50 | 0.2 0.5 10P10 |
10 | 15 | 10 | 7.5 | 19 |
| 75 | 11.25 | 28 | ||||
| 100 | 15 | 37.5 | ||||
| 150 | 22.5 | 56 | ||||
| 200 | 30 | 75 | ||||
| 300 | 40 | 100 | ||||
| 400 | ||||||
| 500 | ||||||
| 600 | ||||||
| 630 | ||||||
التركيب والتوصيلات
مخطط التركيب

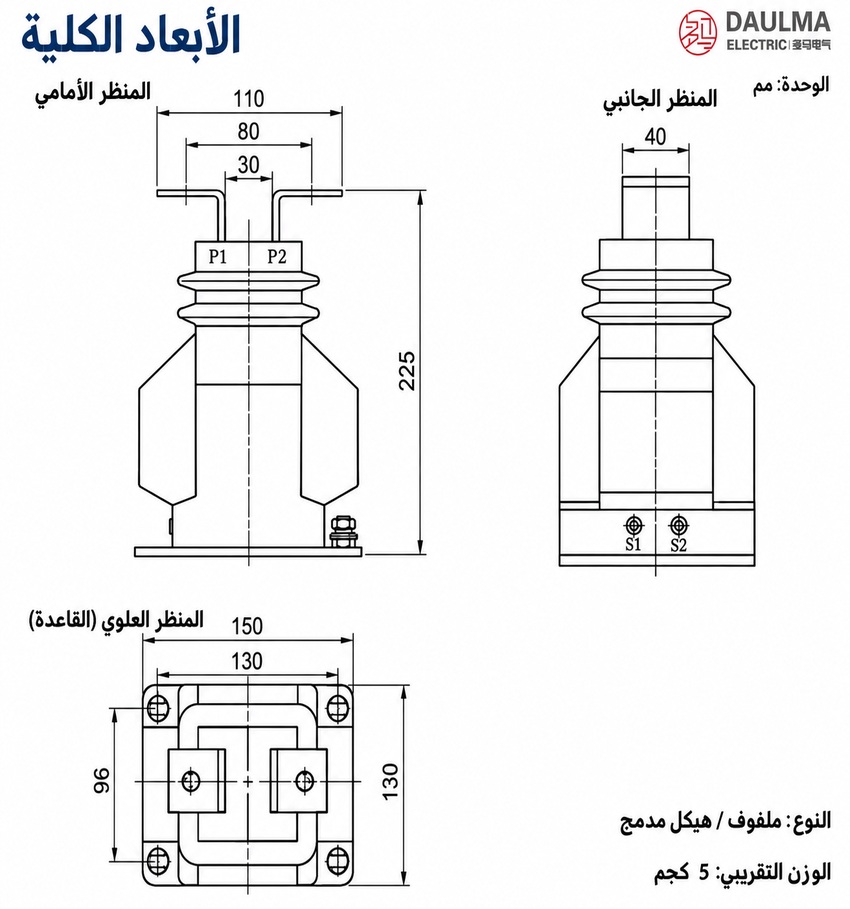

تم تصميم محولات التيار LFS-10Q وLFSB-10 وLFSZ-10 للتركيب في معدات تبديل داخلية مدمجة. يتم التثبيت عبر ثقوب التثبيت في القاعدة كما هو موضح في المخططات الخارجية المعتمدة. تأكد من توافق تباعد الأطراف الأولية، واتجاه تمديدات اللفة الثانوية، والمسافة الآمنة بين الطور والأرض، وإمكانية الوصول لأغراض الصيانة مع تخطيط معدات التبديل قبل تصنيع الخزانة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر الموديل LFS-10Q أو LFSB-10 أو الموديل المحدد LFSZ وفقًا للتسمية المعتمدة في المناقصة والمخططات والوظيفة المطلوبة (قياس أو حماية).
- اختر التيار الأولي من 50 أمبير إلى 630 أمبير بناءً على دراسة الحمل والقصور، ثم اختر تيارًا ثانويًا 1 أمبير أو 5 أمبير متوافقًا مع الجهاز.
- بما أن الصفحة تشير إلى لفة ثانوية واحدة، فاختر درجة دقة واحدة—إما 0.2/0.5 للقياس أو 10P10 للحماية—لكل محول تيار.
- تحقق من القدرة الخارجة المقابلة (10 فولت أمبير أو 15 فولت أمبير) واحسب الحمل الناتج عن الأجهزة/المرحلات بالإضافة إلى أسلاك التوصيل.
- تحقق من تحمل القصر المحدد لكل نسبة، وعزل 12/42/75 كيلوفولت، وتلوث الفئة الثانية، وثقوب القاعدة، والأطراف، والمسافات الآمنة، ودرجة الحرارة المحيطة +55°م.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار هذا في أنظمة 11 كيلوفولت؟
نعم، يخضع لتأكيد المشروع. ينطبق على معدات التبديل الداخلية لفئات 10 و11 و12 كيلوفولت. حدد جهد النظام للتأكيد من المصنع.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2 لتطبيقات القياس والفوترة. يضمن دقة عالية ضمن مدى التيار المقنن وفقاً لمعيار IEC 61869-2.
Q3: ما هي متطلبات بيئة التركيب لهذا المحول؟
يجب أن يكون التركيب داخلياً وخالياً من الاهتزاز الشديد والغبار الموصل والغازات المسببة للتآكل. للمناطق الرطبة أو شديدة التلوث، يجب تأكيد مسافة العزل مسبقاً.
Q4: لماذا يُفضل هذا المحول لأنظمة 10-12 كيلوفولت؟
يتميز بتصميمه الراتنجي المصبوب المدمج ومستوى عزل مقنن 12/42/75 كيلوفولت. يضمن أداءً موثوقاً ويتوافق مع معايير IEC 61869-2 الدولية.
Q5: كيف يتم تحديد تيار القصر الحراري للمحول؟
يعتمد تحديد تيار القصر الحراري والديناميكي على قيمة التيار الأولي المقنن. راجع الجدول الفني للمواصفات أو تواصل معنا لتحديد القيمة الدقيقة لمشروعك.
Q6: متى نحتاج لتأكيد مسافة العزل قبل الطلب؟
نحتاج لذلك عند التركيب في بيئات خاصة كالارتفاعات العالية أو المناطق الساحلية والرطبة. يجب تأكيد التناسق في طول التسلّق مع المصنع قبل إصدار الطلب.
Q7: أين يتم تركيب هذا المحول الراتنجي المصبوب؟
يُركب داخل معدات التبديل للجهد المتوسط في البيئات الداخلية. يوفر مستوى عزل مقنن 12/42/75 كيلوفولت ويعمل ضمن درجات حرارة محيطة من -5 إلى +55 درجة مئوية.
