Gambaran Keseluruhan

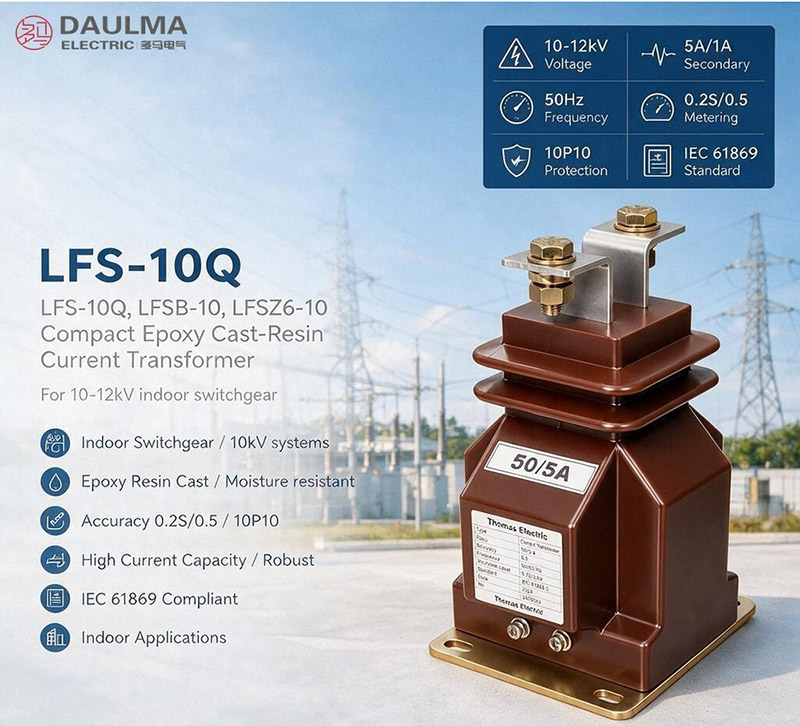

Pengubah arus LFS-10Q / LFSB-10 / LFSZ-10 ialah pengubah arus voltan sederhana dalaman bergetah epoksi yang padat, direka untuk peralatan suis kelas 11kV, dengan dokumentasi yang menyokong penggunaannya dalam sistem 10kV, 11kV dan 12kV berdasarkan tahap penebatan dan keperluan projek. Ia mempunyai struktur jenis tiang sepenuhnya tertutup dengan penebat getah epoksi, memberikan kekuatan dielektrik tinggi, rintangan terhadap kelembapan, dan prestasi anti-pencemaran.
Pengubah arus ini dengan satu belitan sekunder menyokong kelas ketepatan lazim 0.2, 0.5 dan 10P10, menjadikannya sesuai untuk pengukuran arus, metering tenaga, perlindungan geganti, dan pemantauan suapan dalam aplikasi peralatan suis dalaman terhad ruang seperti panel troli tangan, kabinet pengagihan padat, dan unit metering.
Snapshot Penarafan Utama
| Parameter | Penarafan |
|---|---|
| Kelas voltan | 10kV / 11kV / 12kV |
| Tahap penebatan | 12/42/75kV |
| Frekuensi | 50Hz (60Hz atas pengesahan) |
| Arus primer | 50A hingga 630A |
| Arus sekunder | 5A atau 1A |
| Kelas ketepatan | 0.2, 0.5, 10P10 |
| Konfigurasi belitan | Satu belitan sekunder |
| Aplikasi | Metering, pengukuran, perlindungan |
| Dalaman/luaran | Dalaman sahaja |
| Jenis pembinaan | Getah epoksi tuang, jenis tiang |
| Pelekapan | Pelekapan pangkal kabinet |
| Keserasian sistem | Sistem kuasa AU sehingga 12kV |
Penamaan Model
- L: Pengubah arus
- F: Struktur jenis tertutup
- S: Rujukan aplikasi peralatan suis troli tangan / peralatan suis
- B: Rujukan fungsi perlindungan dalam penamaan model jenis LFSB
- Z: Rujukan penebat getah tuang / tuangan epoksi dalam penamaan model jenis LFSZ
- 10: Kelas voltan katalog 10kV; didokumenkan untuk sistem kelas 11kV dan 12kV melalui pengesahan penebatan
- Q: Varian penebatan diperkukuh
Pembinaan
Pengubah arus LFS-10Q / LFSB-10 / LFSZ-10 mempunyai struktur jenis tiang sepenuhnya tertutup dengan penebat getah epoksi tuang. Konduktor primer melalui pusat unit, manakala belitan sekunder terbenam di dalam badan getah. Pembinaan monolitik ini memastikan kestabilan mekanikal, penebatan elektrik, dan perlindungan persekitaran terhadap kelembapan serta pencemaran yang biasa terdapat dalam persekitaran peralatan suis dalaman. Reka bentuk padat ini termasuk terminal primer dipasang di bahagian atas dan terminal sekunder di bahagian bawah, memudahkan pemasangan dan pendawaian dalam ruang kabinet terhad. Bahan getah ini memberikan kebolehpercayaan jangka panjang tanpa memerlukan penyelenggaraan, menjadikannya sesuai untuk operasi berterusan dalam sistem pengagihan kuasa voltan sederhana dalaman.
Parameter teknikal
Syarat Perkhidmatan
- Lokasi pemasangan: peralatan suis voltan sederhana dalaman
- Voltan sistem: sistem kelas 10kV, 11kV dan 12kV
- Frekuensi terkedah: 50Hz
- Suhu persekitaran: -5°C hingga +55°C
- Persekitaran pemasangan: harus bebas daripada getaran teruk, habuk konduktif, gas korosif, medium letupan, pencemaran teruk dan kondensasi luar biasa.
- Persekitaran khas: Untuk projek altitud tinggi, pantai, lembap atau pencemaran teruk, jarak penebatan dan koordinasi jarak renik perlu disahkan sebelum membuat pesanan.
Parameter Teknikal
LFS-10Q, LFSB-10, dan LFSZ6-10 ialah pengubah arus bergetah epoksi tuang padat yang direka untuk sistem dalaman kelas 10kV. Ia mempunyai tahap penebatan terkedah 12/42/75kV, beroperasi dalam julat suhu persekitaran -5°C hingga +55°C, dan mematuhi piawaian IEC 61869-2 dan GB20840.2-2014. Julat arus primer ialah 50A hingga 630A, dengan pilihan sekunder 1A atau 5A.
| Arus primer terkedah (A) |
Gabungan kelas ketepatan |
Output Terkedah (VA) |
Arus haba jangka-masa-pendek Ith (kA) |
Arus dinamik terkedah Idyn (kA) |
||
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 10P10 | ||||
| 50 | 0.2 0.5 10P10 |
10 | 15 | 10 | 7.5 | 19 |
| 75 | 11.25 | 28 | ||||
| 100 | 15 | 37.5 | ||||
| 150 | 22.5 | 56 | ||||
| 200 | 30 | 75 | ||||
| 300 | 40 | 100 | ||||
| 400 | ||||||
| 500 | ||||||
| 600 | ||||||
| 630 | ||||||
Pemasangan dan pendawaian
Rajah Pemasangan
Pengubah arus LFS-10Q, LFSB-10 dan LFSZ-10 direka untuk pemasangan peralatan suis dalaman yang padat. Pelekapan dicapai melalui lubang pelekapan pangkal seperti yang ditunjukkan dalam lukisan garis luar yang diluluskan. Pastikan jarak antara terminal primer, arah pendawaian sekunder, jarak lega fasa-ke-bumi, dan akses penyelenggaraan selari dengan susun atur peralatan suis sebelum penghasilan kabinet.
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Pilih LFS-10Q, LFSB-10 atau model LFSZ yang dinyatakan daripada penamaan tender yang diluluskan, lakaran garis luar dan peranan metering/perlindungan yang dimaksudkan.
- Pilih arus primer 50A–630A berdasarkan kajian beban dan gangguan, kemudian pilih sekunder 1A atau 5A yang serasi dengan peranti tersebut.
- Oleh halaman ini menentukan satu belitan sekunder, pilih satu kelas—pengukuran 0.2/0.5 atau perlindungan 10P10—untuk setiap PA.
- Sahkan output 10VA atau 15VA yang sepadan dan kira beban instrumen/geganti serta konduktor.
- Semak ketahanan mengikut nisbah, penebatan 12/42/75kV, pencemaran Kelas II, lubang pangkal, terminal, jarak lega dan persekitaran +55°C.
Soalan Lazim
Q1: Bolehkah satu PA dengan satu belitan sekunder digunakan untuk metering dan perlindungan secara serentak?
Fungsi dwiguna bebas tidak boleh diandaikan. Reka bentuk yang dinyatakan mempunyai satu belitan sekunder, maka pilih satu tugas atau gunakan PA berbilang teras/berasingan.
Q2: Varian model manakah yang perlu dipilih?
LFS-10Q menekankan varian penebatan diperkukuh yang padat, LFSB-10 diterangkan sebagai berorientasikan perlindungan, dan LFSZ mengikut lukisan model projek.
Q3: Adakah modelnya LFSZ-10 atau LFSZ6-10?
Kedua-dua bentuk muncul dalam halaman ini. Sahkan model kilang, lakaran garis luar dan plat nama sebenar dan jangan anggap penamaan tersebut secara automatik sama.
Q4: Apakah ketepatan dan output yang tersedia?
Kelas 0.2 dan 10P10 menggunakan rujukan 10VA; kelas 0.5 menggunakan 15VA. Hanya penarafan belitan tunggal yang dipesan adalah berkenaan.
Q5: Apakah ketahanan gangguan yang disenaraikan?
Ia berkisar daripada 7.5kA terma/19kA dinamik pada 50A hingga 40kA/100kA untuk versi 300A–630A.
Q6: Bolehkah ia dipasang dalam sebarang orientasi?
Hanya jika pelekapan yang diluluskan, sokongan mekanikal, jarak lega fasa/bumi, daya basbar dan akses terminal dikekalkan.
Q7: Apakah yang perlu dilakukan jika metering hasil dan perlindungan geganti diperlukan?
Gunakan dua PA teras tunggal yang ditentukan secara berasingan atau pilih model berbilang teras yang disahkan supaya ketepuan pengukuran dan prestasi perlindungan dikawal secara bebas.
Soalan Lazim
Q1: Bolehkah pengubah arus ini digunakan untuk sistem 11kV?
Ya, tertakluk kepada pengesahan projek. Ia sesuai untuk suisgear dalaman kelas 10kV, 11kV, dan 12kV pada 50Hz. Sila nyatakan voltan sistem untuk pengesahan kilang.
Q2: Kelas ketepatan manakah yang sesuai untuk meter bil?
Pilih kelas 0.2 untuk aplikasi pengukuran tepat. Ia mematuhi piawaian IEC 61869-2 dengan arus primer 50A hingga 630A. Hubungi kami untuk spesifikasi kalibrasi.
Q3: Apakah syarat persekitaran untuk pemasangan pengubah arus ini?
Pemasangan mesti di dalam suisgear dalaman bebas habuk konduktif dan gas korosif. Suhu operasi adalah -5°C hingga +55°C. Untuk persekitaran khas, jarak penebatan perlu disahkan.
Q4: Adakah produk ini mematuhi piawaian antarabangsa IEC?
Ya, ia direka dan diuji mengikut IEC 61869-2 dan GB20840.2-2014. Tahap penebatan terkedah adalah 12/42/75kV. Sila minta sijil ujian kilang semasa membuat pesanan.
Q5: Bagaimana spesifikasi arus haba jangka masa pendek?
Nilai arus haba dan dinamik bergantung pada nisbah arus primer. Ia tersedia dalam pilihan sekunder 1A atau 5A. Rujuk datasheet penuh atau hubungi kami untuk nilai tepat.
Q6: Bilakah jarak penebatan tambahan diperlukan untuk pemasangan?
Ia diperlukan untuk projek altitud tinggi, kawasan pantai, atau persekitaran lembap. Koordinasi jarak renik mesti disahkan sebelum pengeluaran. Sila hubungi kami untuk pengesahan teknikal.
