نظرة عامة

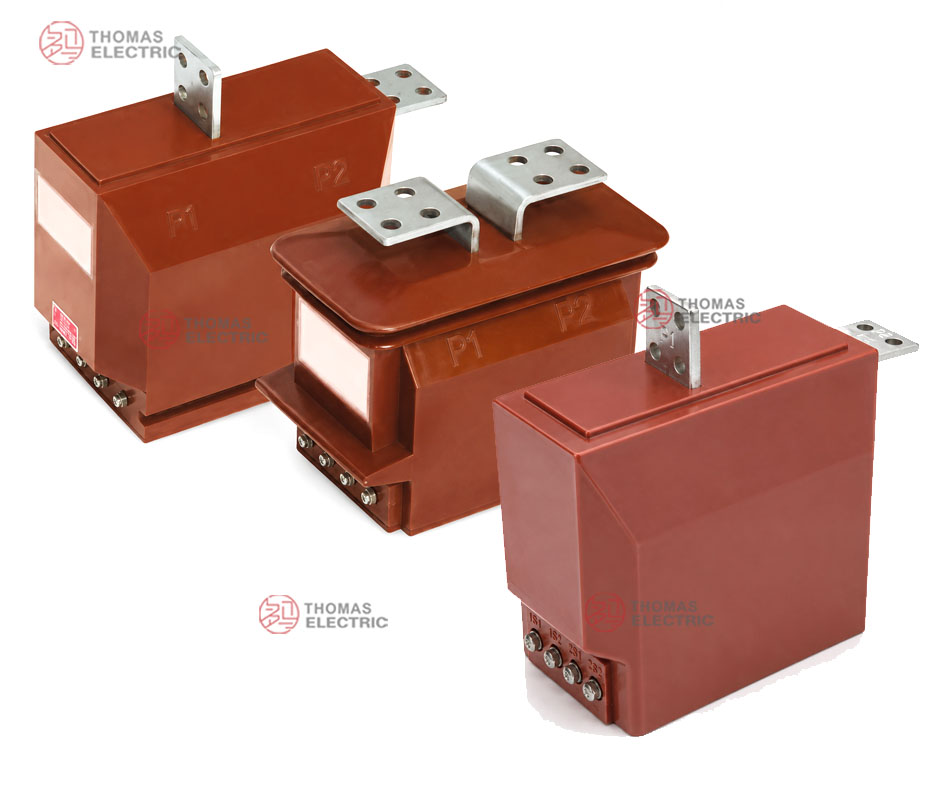

يُعدّ LFSQ-10 محولاً داخليًا أحادي الطور للتيار، يتميز بهيكل مصبوب بالكامل من راتنج الإبوكسي المعزز. وهو مصنّف لأنظمة الجهد المتوسط 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت، ويتميز بمستوى عزل 12/42/75 كيلوفولت، مما يجعله مناسبًا لمعدات التوزيع الكهربائي وفق فئة الجهد 12 كيلوفولت حسب معيار IEC.
تم تصميمه لتطبيقات القياس والحماية على حدٍّ سواء، حيث يدعم درجات دقة للقياس وفئة حماية مرحلية 10P. ويُستخدم هذا المحول في لوحات التوزيع ذات العربات، ومعدات التوزيع ذات العربات القابلة للسحب، والمعدات الداخلية المغلفة بالمعدن، وهو متوافق مع المعيارين IEC 61869-1 وIEC 61869-2.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| فئة الجهد | 10kV, 11kV, 12kV |
| أعلى جهد للمعدات | 12kV |
| مستوى العزل المصنّف | 12/42/75kV |
| التردد المصنّف | 50Hz / 60Hz |
| التيار الثانوي المصنّف | 5A أو 1A |
| معامل القدرة للحمل | 0.8 متأخراً |
| دقة القياس | وفقاً لمعيار IEC 61869-2 |
| فئة الحماية | 10P |
| مادة العزل | راتنج إبوكسي مصبوب |
| نوع التركيب | داخلي، مثبت على معدات التوزيع |
| تكوين الطور | أحادي الطور |
| المعيار المطبق | IEC 61869-1 / IEC 61869-2 |

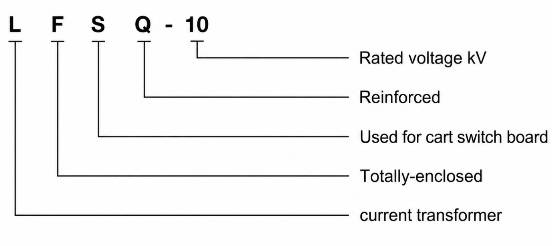

ترميز الموديل
- L: محول تيار
- F: نوع مغلق بالكامل
- S: مخصص للاستخدام في لوحات التوزيع ذات العربات / معدات التوزيع ذات العربات القابلة للسحب
- Q: تصميم معزز / تكوين عزل معزز
- 10: تحديد فئة الجهد؛ ينطبق على أنظمة 10 كيلوفولت والتنسيق العازل لفئة 12 كيلوفولت وفق IEC للمشاريع بجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
البناء

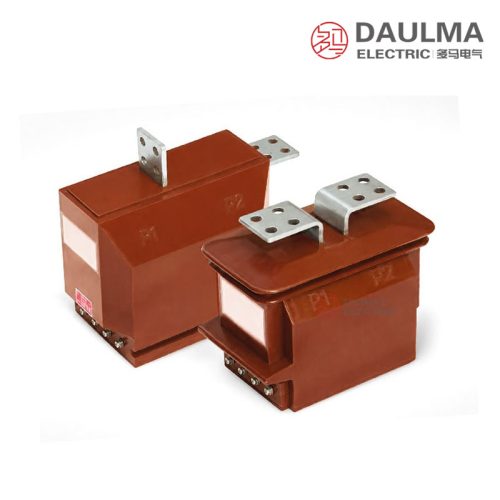

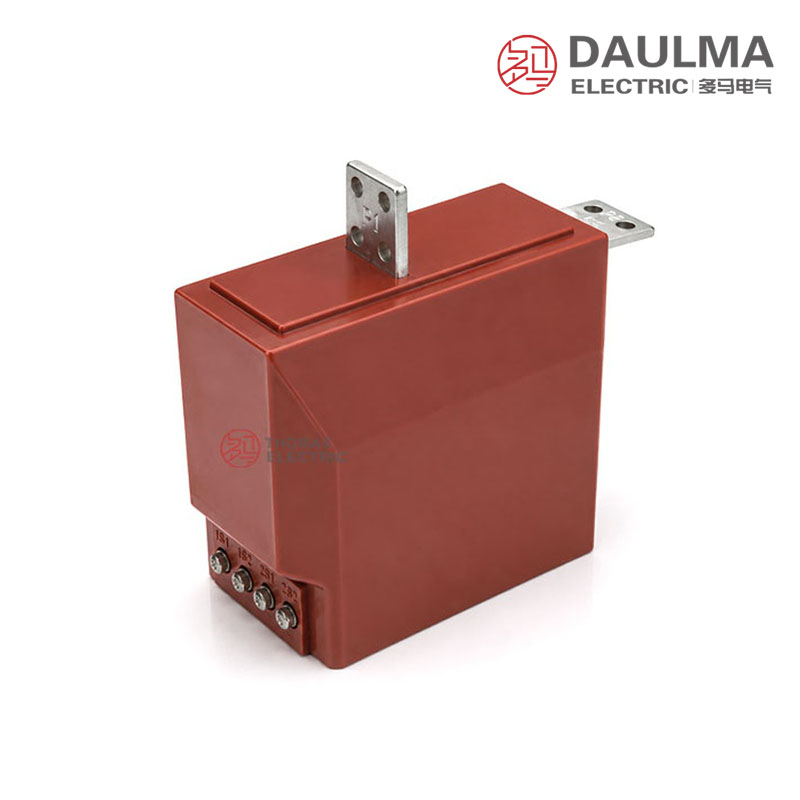

يتميز محول LFSQ-10 ببناء قوي ومغلق بالكامل، حيث تكون ملفاته الأولية والثانوية والنواة المغناطيسية مغلفة بالكامل بمادة عازلة من راتنج الإبوكسي المعزز. يوفر هذا الهيكل المصبوب مقاومة عازلة كهربائية محسّنة، ومقاومة للرطوبة، وأداءً ممتازًا ضد التلوث. ويضمن الجسم المغلق تشغيلاً موثوقًا في بيئات معدات التوزيع الداخلية النموذجية، مع توفير استقرار حراري وديناميكي أفضل مقارنةً بمحولات التيار الداخلية القياسية. ويتيح التصميم المدمج والخفيف تركيبًا مرنًا في مختلف الاتجاهات داخل خزائن التوزيع متوسطة الجهد، مما يدعم دمجه في مجموعات معدات التوزيع ذات العربات أو ذات الغلاف المعدني.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: معدات توزيع الجهد المتوسط الداخلية
- جهد النظام: فئة 10kV أو 11kV أو 12kV
- التردد المصنّف: 50Hz / 60Hz
- مستوى العزل المصنّف: 12/42/75kV
- الارتفاع: لا يتجاوز 1000 متر في ظروف الخدمة القياسية
- درجة الحرارة المحيطة: من -5°C إلى +40°C
- الرطوبة النسبية: أقل من 85% عند 20°C في الظروف المرجعية
- الحالة البيئية: مناسب لمعدات التوزيع الداخلية مع التحكم في الرطوبة والتكثيف والتلوث وفق متطلبات المشروع
المعايير الفنية
يُعدّ LFSQ-10 محولاً للتيار مصنوعًا من راتنج إبوكسي معزز، مصممًا لأنظمة الجهد المتوسط 10kV–12kV. يتميز بعازل من راتنج الإبوكسي المصبوب، ويعمل ضمن نطاق درجات حرارة محيطة من -5°C إلى +40°C، ومصنّف لارتفاعات تصل إلى 1000 متر. وهو متوافق مع المعيارين IEC 61869-1/2 (وIEC 60044-1 للتطبيقات القديمة)، ويدعم التيارات الأولية من 5A إلى 1500A مع خرج ثانوي قياسي 1A أو 5A.
| التيار الأولي المصنّف (A) |
الخرج المصنّف (VA) | التيار الحراري القصير الزمني Ith/1s (r.m.s.) |
التيار الديناميكي Idyn (ذروة) |
||
|---|---|---|---|---|---|
| 0.2 | 0.5 | 10P | |||
| 5, 10 | 10 | 10 | 15 | 150 I1n | 2.5 I1n |
| 15~50 | 400 I1n | 2.5 I1n | |||
| 75 | 32 | 90 | |||
| 100~200 | 45 | 100 | |||
| 300 | 10, 15* | 15 | 20 | 63 | 130 |
| 400, 500 | 10, 20* | 20 | 30 | ||
| 600, 800 | 20, 30* | 30 | 40 | ||
| 1000~1500 | 30, 40* | 40 | 40 | ||
A: يُنصح باختيار محول التيار LFSQ-10 بناءً على جهد النظام (10–12 كيلوفولت)، والتيار الأولي المطلوب (من 5A إلى 1500A)، ودقة القياس المطلوبة (مثل 0.2 أو 0.5 أو 10P)، والقدرة الظاهرة (VA) المتوافقة مع أحمال الدوائر الثانوية. كما يجب التأكد من توافقه مع معياري IEC 61869-1/2، وأن بيئة التركيب تفي بشروط التشغيل (درجة حرارة -5°C إلى +40°C، رطوبة <85%، وارتفاع ≤1000 متر).
A: نعم، يدعم محول LFSQ-10 تخصيص نسبة التحويل حسب احتياجات المشروع، حيث يتراوح التيار الأولي من 5A إلى 1500A، بينما يُنتج خرجًا ثانويًا قياسيًا إما 1A أو 5A. يتم تحديد النسبة بدقة أثناء الطلب بناءً على متطلبات الحماية أو القياس في نظام التوزيع، مع ضمان التزام المحول بالقدرات الحرارية والديناميكية المحددة في الجدول الفني لكل نطاق تيار.
A: صُمم LFSQ-10 للتركيب داخل معدات التوزيع الداخلية فقط، ويجب أن تكون البيئة خالية من التكثيف والتلوث الزائد. تتطلب ظروف التشغيل درجة حرارة محيطة بين -5°C و+40°C، ورطوبة نسبية أقل من 85% عند 20°C، وارتفاع لا يتجاوز 1000 متر فوق مستوى سطح البحر. أي انحراف عن هذه الشروط قد يستدعي تعديلات خاصة أو استخدام طرازات مخصصة.
A: نعم، تم تصميم محول التيار LFSQ-10 للعمل بكفاءة في أنظمة ذات تردد 50Hz أو 60Hz دون الحاجة إلى تعديلات هيكلية. ومع ذلك، يجب توضيح التردد المطلوب عند الطلب لضمان مطابقة الخصائص الكهرومغناطيسية والدقة المحددة (خاصة لفئات 0.2 و0.5)، إذ قد تؤثر اختلافات التردد على استجابة المحول تحت الأحمال غير الخطية أو خلال أعطال قصيرة.
A: يوفر عازل راتنج الإبوكسي المصبوب في LFSQ-10 مقاومة ممتازة للرطوبة، والتلوث، والتصدع، بالإضافة إلى ثبات حراري وكهربائي عالي. كما أنه يمنع التكثيف الداخلي، ويقلل من مخاطر التفريغ الجزئي، ويضمن عزلًا موثوقًا حتى عند مستويات الجهد العالية (12/42/75kV). هذه الخصائص تجعله مثاليًا للتطبيقات الداخلية التي تتطلب عمرًا تشغيليًا طويلًا وصيانة منخفضة.
A: تم تصميم LFSQ-10 ليتحمل التيارات القصيرة الحرارية (Ith/1s) والديناميكية (Idyn) المحددة في جدول المواصفات، مثل 63kA لمدة ثانية واحدة للفئات الأعلى. كما أن فئة دقة 10P تضمن أداءً موثوقًا في دوائر الحماية دون تشبع مفرط خلال الأعطال. ومع ذلك، يجب التحقق من أن التيارات القصيرة المتوقعة في النظام لا تتجاوز القيم المصنّفة لتجنب تشويه الإشارة الثانوية.
A: نظرًا لتصميمه المغلق براتنج الإبوكسي، لا يحتاج LFSQ-10 إلى صيانة دورية مثل التنظيف أو إعادة التعبئة. ومع ذلك، يُوصى بفحص بصري دوري للتأكد من عدم وجود شقوق أو تآكل في العوازل، واختبار مقاومة العزل (باستخدام ميغوميتر) وفقًا لجدول الصيانة الوقائية للمحطة. كما يجب التحقق من اتصالات الأسلاك الثانوية لتجنب الحمل المفتوح الذي قد يؤدي إلى تلف المحول أو خطر كهربائي.
التركيب والتوصيلات

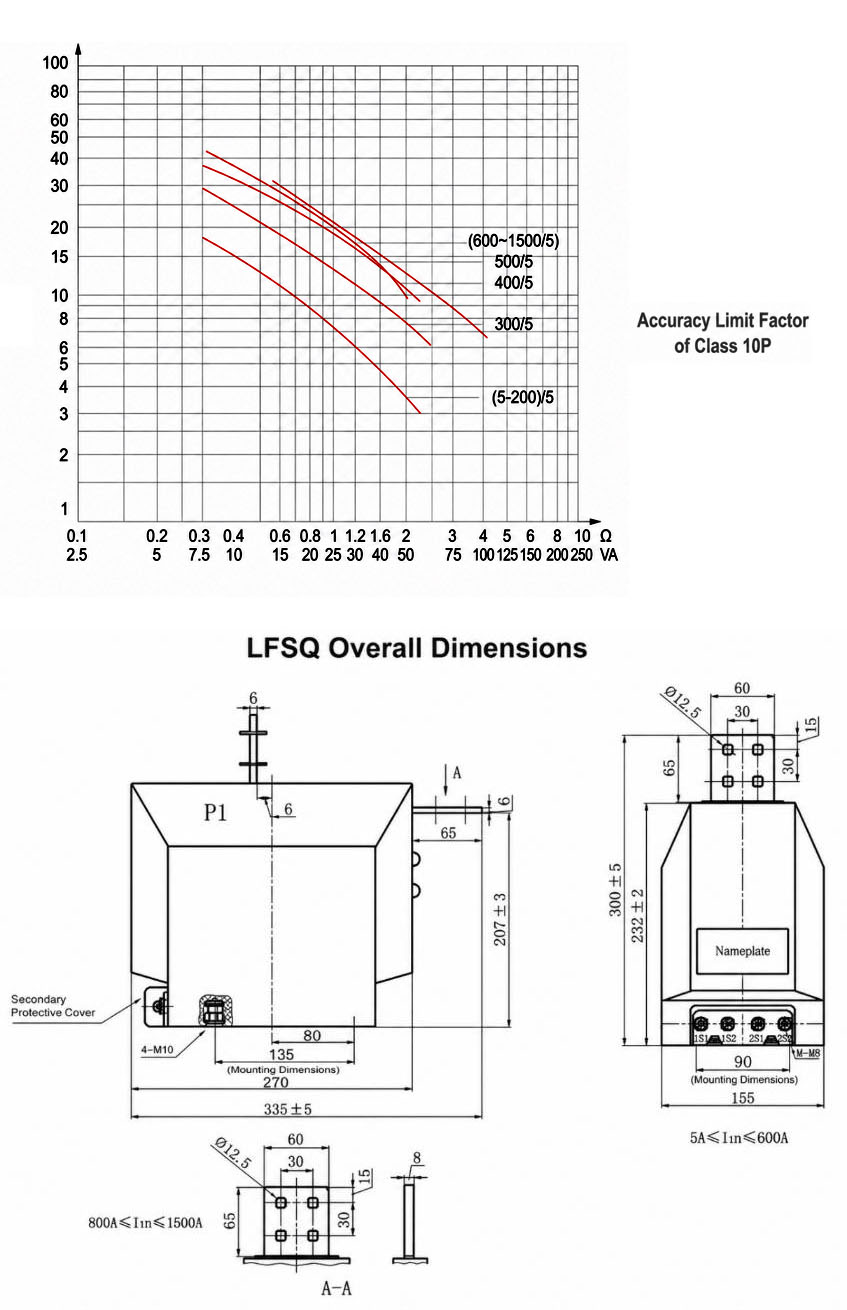

مخطط التركيب
يتم تركيب محول التيار LFSQ-10 على لوحة قاعدية داخل لوحات التوزيع ذات العربات أو خزائن الجهد المتوسط الداخلية. ويتم التثبيت باستخدام أربع براغٍ M10 عبر اللوحة القاعدية، مع توجيه المحطات الأولية (P1/P2) والمحطات الثانوية (1S1/1S2، و2S1/2S2 اختياريًا) وفق الرسم الخارجي المعتمد. ويجب الحفاظ على مسافات آمنة كافية بين الأطوار وبين الطور والأرض وفقًا لتصميم معدات التوزيع والمعايير المعمول بها.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر النسبة من جدول النسب المتاحة ضمن نطاق 5A–1500A. طابق التيار التشغيلي، والنمو المتوقع، ونطاق القياس، ثم تحقق من أن النسخة الهيكلية الدقيقة تتناسب مع لوحة التوزيع ذات العربة أو معدات التوزيع المغلفة بالمعدن.
- حدد تركيبة الدقة للملفين. تشمل الخيارات المنشورة: 0.2/0.2، 0.2/0.5، 0.2/10P و0.5/10P. حدّد الغرض والدرجة والخرج المصنّف لكل ملف.
- اختر الحمل بناءً على النسبة وليس على الحد الأقصى للعائلة. عادةً ما تُشير إصدارات التيارات المنخفضة إلى 10VA للقياس و15VA للحماية، بينما تدرج تكوينات 400A–1500A خرجًا محددًا يتراوح بين 20VA–40VA.
- أنهِ حساب حماية 10P. تحقق من عامل حد الدقة المطلوب، ومدخل المرحل، ومقاومة الأسلاك، والحمل الكلي؛ لا يمكن تحديد الفئة بدقة من تسمية “10P” وحدها.
- تحقق من بيانات العطل والتركيب المصححة. احصل على بيانات التيار القصير الزمني المعتمدة، ومدته، والتيار الديناميكي الذروي، خاصةً عند وجود تعبير مشكوك فيه مثل 2.5 × I₁n؛ كما تحقق من نقاط التثبيت M10، واتجاه المحطات، والمسافات الآمنة.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار 10kV في أنظمة 11kV؟
نعم، يخضع لتأكيد المشروع. ينطبق على معدات التوزيع الداخلية بجهد 10kV أو 11kV أو 12kV. حدد جهد النظام للتأكيد من المصنع.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة 0.2 لتطبيقات القياس الدقيقة. يضمن المحول دقة عالية ضمن تيارات أولية من 5A إلى 1500A. تواصل معنا لمعايرة المصنع.
Q3: ما المعايير الدولية المتوافق معها هذا المحول؟
يتوافق المنتج مع المعيارين IEC 61869-1/2 و IEC 60044-1 للتطبيقات القديمة. مستوى العزل المصنف هو 12/42/75kV. اطلب شهادة المطابقة عند الطلب.
Q4: كيف تؤثر الرطوبة على تركيب محولات LFSQ-10؟
يجب ألا تتجاوز الرطوبة النسبية 85% عند 20°C. المحول مصمم للتركيب الداخلي مع التحكم في التكثيف والتلوث. راجع متطلبات الموقع قبل التركيب.
Q5: ما التيار الحراري القصير الزمني المسموح به؟
يعتمد على التيار الأولي المصنف، حيث يصل إلى 150 ضعف التيار الأولي لمدة ثانية واحدة. حدد تيار الحمل الأقصى لتأكيد المواصفات مع المصنع.
Q6: ما هي تطبيقات محولات التيار LFSQ-10 الداخلية؟
تُستخدم في لوحات توزيع الجهد المتوسط الداخلية. تتميز بعازل راتنج إبوكسي معزز وتعمل بتردد 50Hz أو 60Hz. استشر كاتالوج الشركة المصنعة.
Q7: ما هي اختبارات المصنع قبل شحن المحولات؟
تشمل الاختبارات قياس نسبة التحويل ومقاومة العزل. تخضع جميع الوحدات لمعايرة دقيقة وفق IEC 61869. اطلب تقرير الاختبار النهائي عند الطلب.
