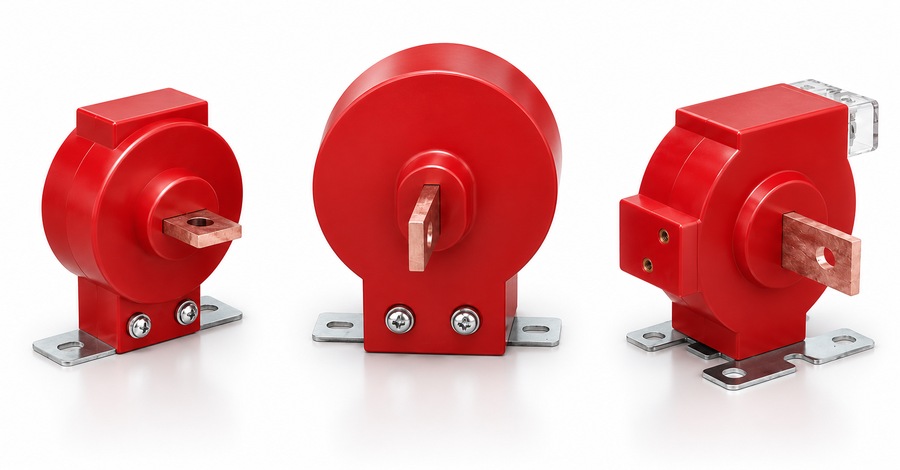

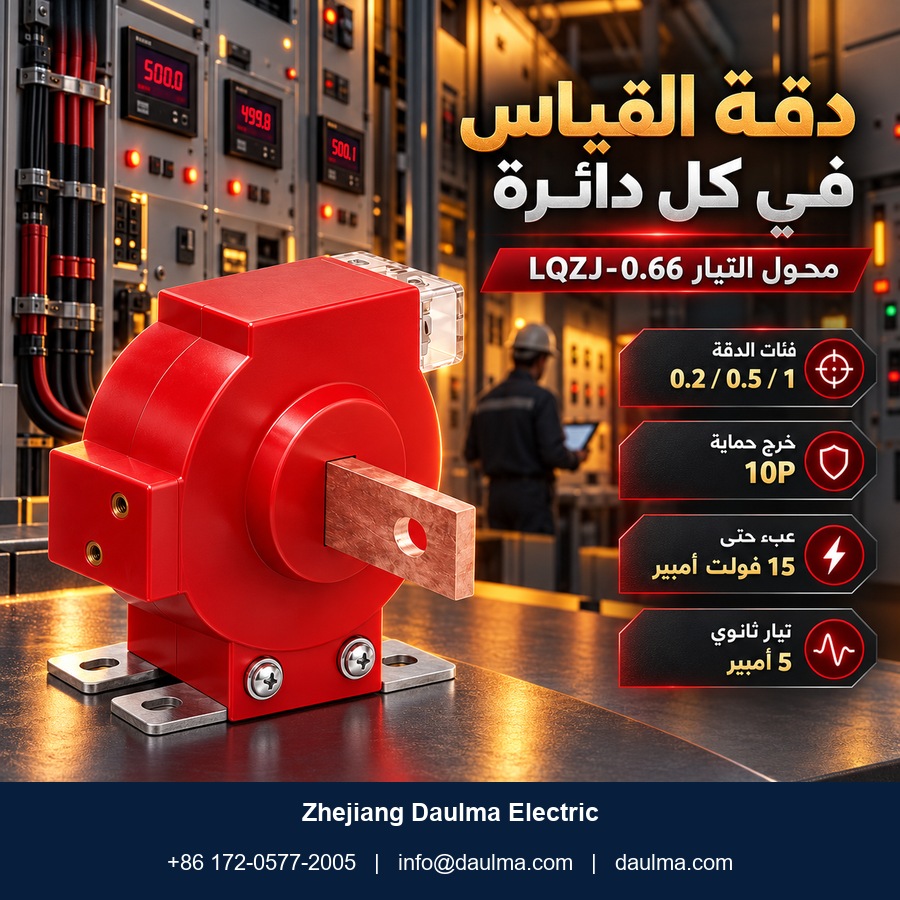

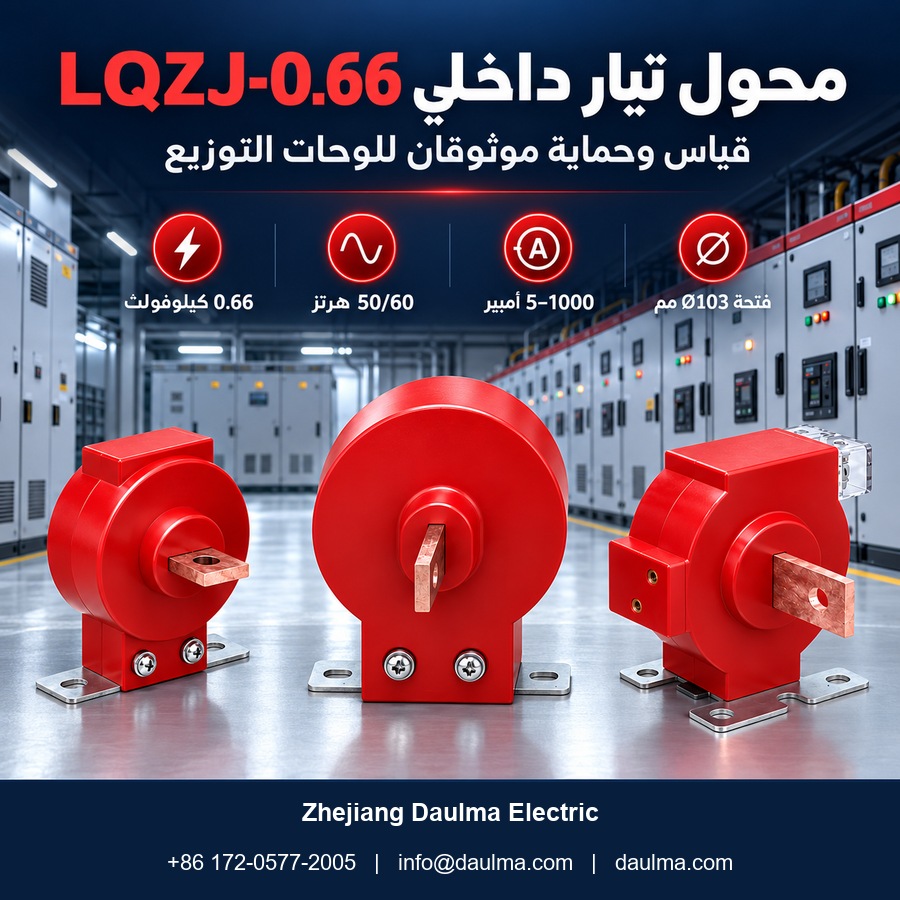

نظرة عامة
يُعد محول التيار LQZJ-0.66 محولاً منخفض الجهد من النوع الداخلي، مصممًا لأنظمة التوزيع التيار المتردد من فئة 0.66 كيلوفولت ويعمل بتردد 50 هرتز أو 60 هرتز. يتميز بتصميم أحادي النسبة وأحادي الطور مع فتحة أولية قطرها Ø103 مم لتستوعب قضبان التوصيل أو الكابلات المعزولة. يوفر المحول خرجًا ثانويًا معزولًا جلفانيًا بتيار 5 أمبير (قياسي)، مُقاسًا وفق نسبة لوحة الاسم، للاستخدام مع عدادات الطاقة، الأميترات، المحولات الكهربائية، ومرحلات الحماية.
يتم تصنيع الوحدة باستخدام عزل من راتنج الإيبوكسيي المصبوب تحت الفراغ مع هيكل مدمج على شكل عمود، مما يضمن مقاومة عازلة عالية، أداءً مستقرًا في التفريغ الجزئي، والامتثال لمعايير IEC 61869 ومعايير GB. ويتيح تصميمه المتين استخدامه في تطبيقات القياس (بدقة 0.2، 0.5، 1) والحماية (10P) في لوحات التوزيع، مراكز تحكم المحركات، وأنظمة إدارة طاقة المباني.

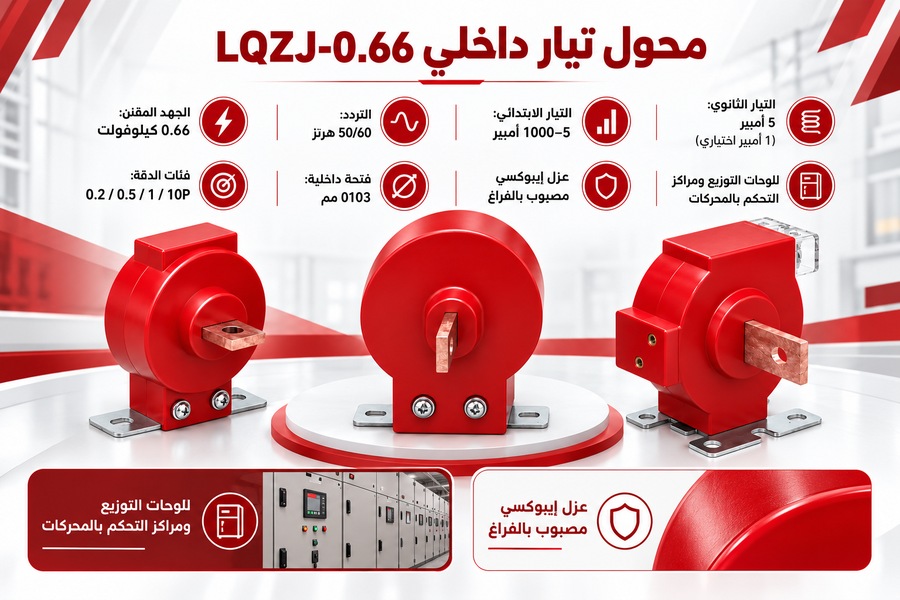

لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| فئة جهد النظام (Um) | 0.72 كيلوفولت (لأنظمة 0.66 كيلوفولت) |
| التردد المصنّف | 50 هرتز أو 60 هرتز |
| التيار الأولي المصنّف (I₁n) | 5–1000 أمبير (خطوات منفصلة) |
| التيار الثانوي المصنّف (I₂n) | 5 أمبير (1 أمبير اختياري) |
| درجة الدقة | 0.2، 0.5، 1 (للقياس)؛ 10P (لحماية) |
| القدرة المصنّفة (Sn) | 10 فولت أمبير (لدرجتي 0.2/0.5)؛ 15 فولت أمبير (لدرجتي 1/10P) |
| تيار التحمل الحراري القصير | 50 × I₁n لمدة 1 ثانية |
| التيار الديناميكي | 100 × I₁n ذروة |
| فتحة الدائرة الأولية | Ø103 مم |
| نظام العزل | راتنج إيبوكسيي مصبوب، فئة حرارية B (130 °م) |
| المعايير | IEC 61869-1/2، GB/T 20840.1/2، GB 1208 |
| طريقة التركيب | لوحة سفلية أو جانبية؛ نمط ثقبين أو أربع ثقوب بمسامير M6 |
ترميز الموديل

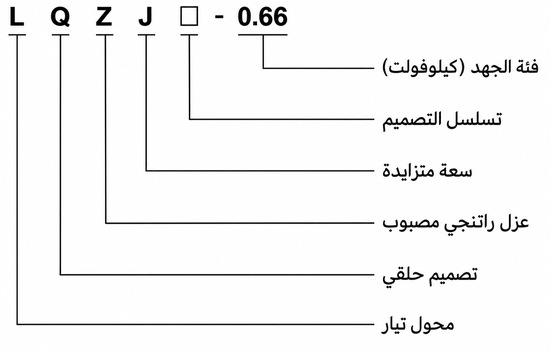

يتبع رمز الموديل LQZJ-0.66 نظام التسمية الصيني لمحولات الأجهزة:
- L – محول تيار (电流互感器)
- Q – بناء حلقي / ملفوف بشكل حلقة (浇圈式)
- Z – معزول بالراتنج المصبوب، مغلق بالكامل (浇注绝缘)
- J – سعة متزايدة / خرج معزز (加大容量)
- □ – رقم تسلسلي للتصميم (يحدده المصنّع)
- 0.66 – فئة الجهد المصنّف بالكيلوفولت (660 فولت)
البناء
يستخدم محول التيار LQZJ-0.66 لبًا حلقيًا مصنوعًا من الفولاذ السيليكوني الموجه (CRGO)، معالَجًا حراريًا لأفضل أداء مغناطيسي؛ وتُستخدم سبائك النيكل-الحديد في النماذج ذات التيارات المنخفضة (≤50 أمبير). تكون الدائرة الأولية عبارة عن مرور أحادي اللفة عبر الفتحة ذات القطر Ø103 مم، دون أطراف مخصصة. يتكون اللف الثانوي من سلك نحاسي متعدد اللفات معزول بمادة إينامل من الفئة B أو F، ملتف بشكل منتظم ومدمج في التجميع قبل التغليف.
يتم صب كامل وحدة اللب واللف تحت الفراغ في راتنج الإيبوكسيي، ليشكّل نظام عزل متجانس ومغلق بالكامل مصنّفًا للفئة الحرارية B (130 °م)، مع توفر الفئة F (155 °م) عند الطلب. يوفر غلاف خارجي من البلاستيك الحراري المقاوم للهب (UL94 V-0) حماية ميكانيكية وتصنيف حماية ضد دخول الأجسام IP20. تكون الأطراف الثانوية S1/S2 عبارة عن براغٍ نحاسية (M5/M6) مزودة بأجهزة تثبيت، ومعلّمة بقطبية طرحية وفقًا لمعيار IEC 61869-2. تشمل خيارات التركيب واجهات سفلية أو جانبية مع أنماط قابلة للاختيار من ثقبين أو أربع ثقوب باستخدام مسامير M6.
المعطيات التقنية
ظروف التشغيل
- التركيب: داخلي فقط
- الارتفاع: ≤ 2000 متر فوق مستوى سطح البحر
- درجة حرارة المحيط: −5 °م إلى +40 °م
- الرطوبة النسبية: ≤ 95% متوسط يومي / ≤ 90% متوسط شهري (بدون تكاثف)
- الجو: خالٍ من الغازات المسببة للتآكل، الغبار الموصل، والمواد المتفجرة
- الاهتزاز: ≤ 0.5 ج، بدون صدمات شديدة
- درجة التلوث: PD 2 وفقًا لمعيار IEC 60664-1
المعاملات الفنية
يوفر هذا القسم بيانات كهربائية دقيقة لاختيار سلسلة LQZJ-0.66. تنطبق جميع القيم عند الحمل المصنّف والتردد المصنّف كما هو مدوّن على لوحة الاسم. بالنسبة للتكوينات خارج النطاقات القياسية، تسري اتفاقية فنية وورقة بيانات مخصصة للمشروع.
| التيار الأولي
المصنّف (أمبير) |
التيار الثانوي
(أمبير) |
القدرة (فولت أمبير) | (Ith) تيار التحمل الحراري
القصير (كيلو أمبير) |
(Idyn) التيار الديناميكي
(كيلو أمبير) |
||
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | ||||
| 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000 |
5 | 10 | 10 | 15 | 50 I1n | 100 I1n |
التركيب والتوصيلات
الأبعاد الخارجية

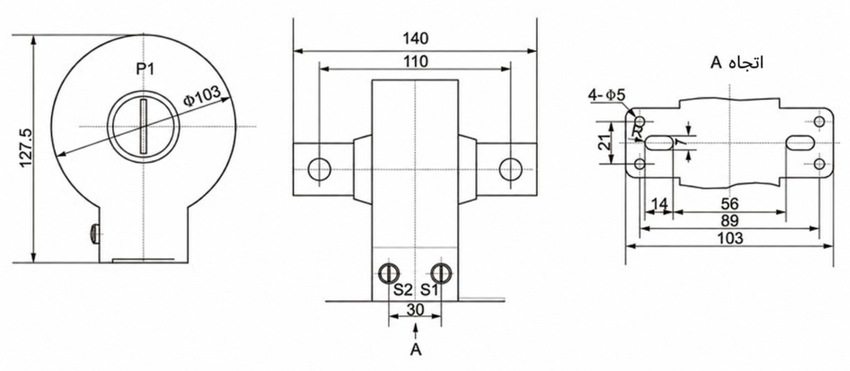

يتميز محول التيار LQZJ-0.66 بعرض كلي قدره 140 مم (كحد أقصى)، وارتفاع 127.5 مم، وعمق يقارب 103 مم. تبلغ فتحة الدائرة الأولية Ø103 مم، مما يسمح بمرور قضبان التوصيل أو الكابلات من المنتصف. يتم التركيب عبر قاعدة طولها 110 مم مع نمط إما ثقبين أو أربع ثقوب متباعدة بمسافة 56 مم × 89 مم (يرجى الرجوع إلى الرسومات المعتمدة للإحداثيات الدقيقة). تحتوي القاعدة على أربع فتحات تثبيت قطرها Ø5 مم لاستيعاب مسامير M6. يتراوح الوزن الصافي بين 0.8 إلى 1.2 كغ حسب التكوين.
مخطط التوصيل
وصّل الأطراف الثانوية S1 وS2 بجهاز القياس أو الحماية وفقًا لعلامات القطبية: التيار الداخل من P1 يولّد خرجًا من S1 إلى S2. يُوصَل S1 بمدخل الجهاز الحي، بينما يُوصَل S2 بالطرف المحايد. قم بتوصيل الدائرة الثانوية بالأرض في نقطة واحدة فقط—عادةً S2 عند خزانة التوصيل أو كتلة أطراف لوحة الحماية. لا تترك الدائرة الثانوية مفتوحة أبدًا أثناء تغذية الدائرة الأولية.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر التيار الأولي المصنّف (I₁n) بحيث يقع الحمل المستمر ضمن 25%–100% من I₁n؛ عادةً ما يُختار I₁n ≥ 1.2 × تيار الحمل المستمر ويُقرّب إلى أقرب قيمة قياسية.
- اختر درجة الدقة حسب التطبيق: درجة 0.2 للفوترة الرسمية، 0.5 للفوترة الداخلية أو القياس المرجعي، 1 للإشارة العامة، و10P لوظائف الحماية مثل مرحلات الحمل الزائد الحراري.
- احسب الحمل الثانوي الكلي (بالفولت أمبير) بجمع أحمال العداد، المرحل، والكابلات؛ تأكد من أنه لا يتجاوز القدرة المصنّفة للمحول (Sn = 10 فولت أمبير أو 15 فولت أمبير) عند درجة الدقة المحددة.
- خذ في الاعتبار طول مسار الكابل ومساحة مقطعه عند حساب حمل السلك—فالممرات الأطول أو الموصلات الأصغر تزيد الحمل بشكل ملحوظ، خاصة مع التيارات الثانوية 5 أمبير.
- تحقق من تصنيفات تحمل القصر (Ith وIdyn) مقابل مستويات عطل النظام؛ التصنيفات القياسية هي Ith = 50 × I₁n / 1 ثانية وIdyn = 100 × I₁n ذروة—قد تتطلب التطبيقات ذات الأعطال العالية تصنيفات معززة.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول التيار LQZJ-0.66 في البيئات الخارجية؟
لا، هذا المحول مخصص للتركيب الداخلي فقط. يجب أن تكون بيئة التشغيل خالية من الغازات المسببة للتآكل والغبار الموصل. يرجى مراجعة الشروط البيئية قبل الطلب.
Q2: ما هي قدرة تحمل التيار القصير لهذا المحول؟
يتحمل المحول تياراً حرارياً يعادل 50 ضعف التيار الأولي، وتياراً ديناميكياً يعادل 100 ضعف. يجب تأكيد قيم الحمل الفعلي مع القسم الهندسي.
Q3: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
تُستخدم فئة الدقة 0.2 لقياسات الفوترة الدقيقة، مع قدرة حمل 10 فولت أمبير. تأكد من مطابقة الحمل الفعلي للمواصفات لضمان دقة القياس.
Q4: هل تتوفر تيارات أولية مخصصة خارج النطاقات القياسية؟
النطاق القياسي يغطي تيارات من 5 إلى 1000 أمبير. للتكوينات خارج هذا النطاق، تخضع المواصفات لاتفاقية فنية وورقة بيانات مخصصة. تواصل معنا للحصول على تفاصيل المشروع.
Q5: ما هو أقصى ارتفاع مسموح لتشغيل هذا المحول؟
الحد الأقصى للارتفاع هو 2000 متر فوق مستوى سطح البحر. إذا كان موقع التركيب يتجاوز هذا الارتفاع، يرجى التواصل معنا لتقييم التعديلات الفنية المطلوبة.
Q6: ما هي تطبيقات محول التيار LQZJ-0.66 في أنظمة التوزيع؟
يُستخدم المحول بشكل أساسي في أنظمة التوزيع بجهد 0.66 كيلوفولت لأغراض القياس والحماية. يتم تركيبه داخل لوحات التوزيع الداخلية ذات درجة تلوث PD 2.
