Přehled

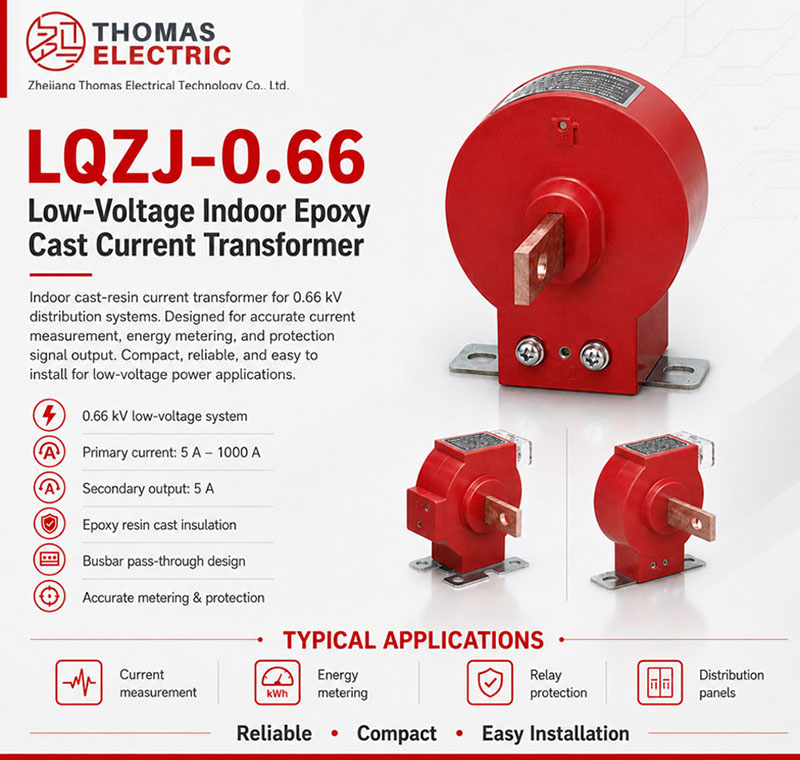

Proudový transformátor LQZJ-0.66 je určen pro nízkonapěťové vnitřní rozvody střídavého proudu o jmenovitém napětí 0,66 kV a frekvenci 50 Hz nebo 60 Hz. Má jednopoměrové jednofázové provedení s primárním průchodem o průměru Ø103 mm pro přívod sběrnic nebo izolovaných kabelů. Zařízení poskytuje galvanicky oddělený sekundární proud 5 A (standardně), škálovaný podle jmenovitého převodu na štítku, pro připojení elektroměrů, ampérmetrů, převodníků a ochranných relé.
Konstrukce z epoxidové pryskyřice ve vakuovém lití a kompaktní sloupkové pouzdro zajišťují vysokou dielektrickou pevnost, stabilní částečný výboj a soulad se standardy IEC 61869 a GB. Robustní konstrukce umožňuje využití jak pro měření (třídy přesnosti 0,2, 0,5, 1), tak pro ochranu (10P) v rozváděčích, centrech řízení motorů i systémech řízení spotřeby budov.
Základní jmenovité hodnoty
| Parametr | Hodnota |
|---|---|
| Třída systémového napětí (Um) | 0,72 kV (pro systémy 0,66 kV) |
| Jmenovitá frekvence | 50 Hz nebo 60 Hz |
| Jmenovitý primární proud (I₁n) | 5–1000 A (diskrétní kroky) |
| Jmenovitý sekundární proud (I₂n) | 5 A (volitelně 1 A) |
| Třída přesnosti | 0,2, 0,5, 1 (měření); 10P (ochrana) |
| Jmenovitý výkon (Sn) | 10 VA (třída 0,2/0,5); 15 VA (třída 1/10P) |
| Krátkodobý tepelný proud | 50 × I₁n po dobu 1 s |
| Dynamický proud | 100 × I₁n špička |
| Primární průchod | Ø103 mm |
| Izolační systém | Litá epoxidová pryskyřice, tepelná třída B (130 °C) |
| Normy | IEC 61869-1/2, GB/T 20840.1/2, GB 1208 |
| Montáž | Spodní nebo boční panel; 2-dírkový nebo 4-dírkový vzor M6 |
Označení modelu
Kód modelu LQZJ-0.66 odpovídá čínské nomenklatuře měřicích transformátorů:
- L – Proudový transformátor (电流互感器)
- Q – Toroidní / kroužkové vinutí (浇圈式)
- Z – Litá epoxidová izolace, plně uzavřená (浇注绝缘)
- J – Zvýšená kapacita / vyšší výkon (加大容量)
- □ – Pořadové číslo konstrukce (specifické pro výrobce)
- 0.66 – Jmenovitá třída napětí v kV (660 V)
Konstrukce
Transformátor LQZJ-0.66 využívá toroidní jádro z orientovaného elektrotechnického plechu (CRGO), žíhaného pro optimální magnetické vlastnosti; u variant s nízkým proudem (≤50 A) se používají jádra z nikl-železné slitiny. Primární obvod tvoří jednozávitový průchod otvorem Ø103 mm bez samostatných svorek. Sekundární vinutí se skládá z vícezávitového měděného magnetového drátu s izolací třídy B nebo F, rovnoměrně navinutého a integrovaného do celku před zalitím.
Celý celek jádra a vinutí je zalit ve vakuu epoxidovou pryskyřicí, čímž vzniká monolitický, plně uzavřený izolační systém s tepelnou třídou B (130 °C); na požádání je k dispozici i třída F (155 °C). Vnější plášť z plamenoústojného termoplastu (UL94 V-0) poskytuje mechanickou ochranu a stupeň krytí IP20. Sekundární svorky S1/S2 jsou mosazné kolíky (M5/M6) s pojistným hardwarem, označené pro odčítací polaritu dle IEC 61869-2. Možnosti montáže zahrnují spodní nebo boční připevnění s volitelným 2-dírkovým nebo 4-dírkovým vzorem pomocí šroubů M6.
Technické parametry
Provozní podmínky
- Instalace: Pouze vnitřní prostředí
- Nadm. výška: ≤ 2000 m n. m.
- Okolní teplota: −5 °C až +40 °C
- Relativní vlhkost: ≤ 95 % denní průměr / ≤ 90 % měsíční průměr (bez kondenzace)
- Atmosféra: Bez korozivních plynů, vodivého prachu a výbušných látek
- Vibrace: ≤ 0,5 g, bez silných nárazů
- Stupeň znečištění: PD 2 dle IEC 60664-1
Technické parametry
Tato část obsahuje výběrová elektrická data pro řadu LQZJ-0.66. Všechny hodnoty platí při jmenovité zátěži a jmenovité frekvenci uvedené na štítku. Pro konfigurace mimo standardní rozsah platí technická dohoda a projektový datový list.
| Jmenovitý primární
proud (A) |
sekundární
proud (A) |
výkon (VA) | (Ith) krátkodobý
tepelný proud (kA) |
(Idyn) dynamický
proud (kA) |
||
|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 1 | ||||
| 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000 |
5 | 10 | 10 | 15 | 50 I1n | 100 I1n |
Instalace a zapojení
Rozměrový výkres
Proudový transformátor LQZJ-0.66 má celkovou šířku 140 mm (max.), výšku 127,5 mm a hloubku cca 103 mm. Primární průchod má průměr Ø103 mm, což umožňuje centrální průchod sběrnic nebo kabelů. Montáž se provádí přes základnu o délce 110 mm s 2-dírkovým nebo 4-dírkovým vzorem s roztečemi 56 mm × 89 mm (přesné souřadnice viz schválené výkresy). Čtyři drážky Ø5 umožňují připevnění šrouby M6. Hmotnost se pohybuje od 0,8 do 1,2 kg v závislosti na konfiguraci.
Schéma zapojení
Sekundární svorky S1 a S2 připojte k měřicímu nebo ochrannému zařízení v souladu s označením polarity: proud vstupující do P1 vytváří výstup z S1 do S2. Svorka S1 se připojuje k fázovému vstupu měřicího přístroje, S2 k jeho nulovému vodiči. Sekundární obvod uzemněte v jediném bodě – obvykle svorkou S2 v rozváděči nebo svorkovnici ochranného panelu. Nikdy neponechávejte sekundární obvod otevřený, pokud je primární obvod pod napětím.
Výběr a časté otázky
Návod na výběr
- Vyberte jmenovitý primární proud (I₁n) tak, aby trvalý zatěžovací proud ležel v rozsahu 25 %–100 % I₁n; obvykle volíme I₁n ≥ 1,2 × trvalý zatěžovací proud a zaokrouhlujeme na nejbližší standardní hodnotu.
- Zvolte třídu přesnosti podle aplikace: třída 0,2 pro fakturační měření, 0,5 pro interní účtování nebo kontrolní měření, 1 pro obecné indikace a 10P pro ochranné funkce jako tepelná nadproudová relé.
- Vypočítejte celkovou sekundární zátěž (VA) součtem zátěží měřidla, relé a kabelů; zajistěte, aby nepřekročila jmenovitý výkon CT (Sn = 10 VA nebo 15 VA) pro danou třídu přesnosti.
- Při výpočtu zátěže kabelů zohledněte jejich délku a průřez – delší trasy nebo menší průřezy výrazně zvyšují zátěž, zejména při sekundárním proudu 5 A.
- Ověřte odolnost proti zkratu (Ith a Idyn) vůči poruchovým hladinám sítě; standardní hodnoty jsou Ith = 50 × I₁n / 1 s a Idyn = 100 × I₁n špička – pro aplikace s vysokými zkratovými proudy mohou být vyžadovány zvýšené parametry.
Časté dotazy
Otázka 1: Jak správně zvolit jmenovitý primární proud pro proudový transformátor LQZJ-0.66?
Vyberte jmenovitý primární proud (I₁n), který je alespoň 1,2násobkem maximálního trvalého zatěžovacího proudu, a poté zvolte nejbližší standardní hodnotu z dostupného rozsahu (5 A až 1000 A). Tím zajistíte provoz v optimálním pásmu přesnosti 25 %–100 % pro měřicí aplikace.
Otázka 2: Jakou třídu přesnosti specifikovat pro fakturaci versus ochranu?
Pro interní účtování nebo monitorování spotřeby použijte třídu 0,5 – splňuje požadavky IEC 61869-2 s chybou proudu ±0,5 %. Pro ochranná zařízení jako tepelná relé postačuje třída 1, ale jedno jádro třídy 0,5 často zvládne obě funkce. Třídu 10P specifikujte pouze tehdy, je-li vyžadováno samostatné ochranné jádro.
Otázka 3: Jak ovlivňuje délka kabelu zátěž proudového transformátoru?
Sekundární kabel významně přispívá k celkové zátěži, vypočítané jako I₂n² × Rwire. U sekundárního proudu 5 A a jednosměrné trasy 20 m s měděným kabelem 2,5 mm² může samotná zátěž kabelu dosáhnout 7 VA. Celková zátěž musí zůstat pod jmenovitým výkonem CT (např. 10 VA); u dlouhých tras zvažte zvětšení průřezu kabelu nebo použití sekundárního proudu 1 A ke snížení ztrát.
Otázka 4: Jsou standardní zkratové parametry dostačující pro většinu instalací?
Standardní jednotky LQZJ-0.66 mají parametry Ith = 50 × I₁n / 1 s a Idyn = 100 × I₁n špička. Tyto hodnoty jsou vhodné pro mnoho nízkonapěťových systémů, ale ověřte je vůči očekávanému zkratovému proudu vašeho rozváděče. Pokud je doba vypnutí nadřazeného jističe krátká (např. 0,3 s), může být tepelné namáhání v rámci standardních mezí.
Otázka 5: Můžu během údržby ponechat sekundární vinutí otevřené?
Nikdy neprovozujte proudový transformátor s otevřeným sekundárním obvodem, pokud teče primárním obvodem proud. To způsobí extrémní napěťové špičky v důsledku saturace jádra, což ohrožuje izolaci, může poškodit zařízení a představuje vážné bezpečnostní riziko. Před odpojením jakékoli zátěže vždy zkratujte svorky S1–S2 zkratovacím mostkem.
Otázka 6: Je LQZJ-0.66 kompatibilní se staršími modely LQG-0.5?
Ano – LQZJ-0.66 je přímou náhradou za starší LQG-0.5, s identickými rozměry (průchod Ø103 mm, obrys 140 × 127,5 mm), uspořádáním svorek a elektrickými parametry. Navíc nabízí vylepšené složení epoxidové pryskyřice a přesnější výkon bez nutnosti úprav rozváděče.
Otázka 7: Jaká dokumentace potvrzuje shodu a výkon?
Každá jednotka je dodávána s certifikátem běžných zkoušek, který ověřuje převod, polaritu, přesnost při jmenovité zátěži, dielektrickou pevnost a izolační odpor dle norem IEC 61869-2 a GB/T 20840. Protokoly typových zkoušek jsou k dispozici na vyžádání pro ověření konstrukce a přijetí projektu.
Často kladené otázky
Q1: Lze proudový transformátor LQZJ-0.66 instalovat venku?
Ne, transformátor je určen výhradně pro vnitřní prostředí. Provozní teplota je −5 °C až +40 °C a vlhkost nesmí přesáhnout 95 %. Pro venkovní aplikace kontaktujte nás pro alternativní řešení.
Q2: Jaký je krátkodobý tepelný a dynamický proud?
Krátkodobý tepelný proud (Ith) dosahuje 50násobku jmenovitého primárního proudu a dynamický proud (Idyn) je 100násobek. Tyto hodnoty platí pro celou řadu LQZJ-0.66. Přesné parametry ověříme dle vašeho projektového listu.
Q3: Která třída přesnosti je vhodná pro fakturaci?
Pro měření a fakturaci energie doporučujeme třídu přesnosti 0,2 s jmenovitou zátěží 10 VA. Třída 0,5 je vhodná pro standardní provozní měření. Specifikaci přesného zatížení konzultujte s našimi inženýry.
Q4: Nabízíte vlastní poměry primárního a sekundárního proudu?
Ano, standardně dodáváme sekundární proud 5 A a primární od 5 A do 1000 A. Pro nestandardní poměry je nutná individuální technická dohoda. Pro poptávku nás kontaktujte.
Q5: Jaké výstupní testy a certifikace transformátor doprovází?
Rozsah dodávaných dokumentů a typových zkoušek podléhá potvrzení dle konkrétní objednávky. Běžné výstupní testy jsou standardem, specifické certifikace konzultujte předem. Pro detailní informace o dokumentaci nás kontaktujte.
Q6: Pro jaké aplikace je řada LQZJ-0.66 určena?
Řada LQZJ-0.66 je navržena pro měření a ochranu v nízkých napěťových sítích do 0,66 kV. Využívá se v průmyslových rozváděčích a energetických systémech. Pro specifikaci konkrétní aplikace nám zašlete poptávku.
Q7: Ovlivňuje nadmořská výška nebo vibrace funkci měření?
Transformátor funguje bez omezení do nadmořské výšky 2000 m a snese vibrace do 0,5 g bez silných nárazů. Při překročení těchto limitů je nutná úprava specifikace. Technické detaily probereme na schůzce.
