Обзор
Трансформатор тока LQZJ-0.66 — это низковольтное устройство для внутренней установки, предназначенное для систем переменного тока класса 0,66 кВ с частотой 50 Гц или 60 Гц. Устройство выполнено в однодиапазонном однофазном исполнении с первичной апертурой Ø103 мм для размещения шин или изолированных кабелей. Оно обеспечивает гальванически изолированный вторичный выходной ток 5 А (стандартно), масштабируемый в соответствии с коэффициентом трансформации на паспортной табличке, для подключения к счётчикам электроэнергии, амперметрам, преобразователям и релейным защитам.
Корпус выполнен в компактном опорном исполнении с изоляцией из эпоксидной смолы, отлитой в вакууме. Это гарантирует высокую электрическую прочность, стабильные характеристики по частичным разрядам и соответствие стандартам МЭК 61869 и ГОСТ. Благодаря надёжной конструкции трансформатор подходит как для измерительных целей (классы точности 0,2; 0,5; 1), так и для защиты (10P) в распределительных устройствах, центрах управления двигателями и системах учёта энергопотребления зданий.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения системы (Um) | 0,72 кВ (для систем 0,66 кВ) |
| Номинальная частота | 50 Гц или 60 Гц |
| Номинальный первичный ток (I₁n) | 5–1000 А (дискретные значения) |
| Номинальный вторичный ток (I₂n) | 5 А (по заказу — 1 А) |
| Класс точности | 0,2; 0,5; 1 (измерение); 10P (защита) |
| Номинальная нагрузка (Sn) | 10 ВА (классы 0,2/0,5); 15 ВА (классы 1/10P) |
| Термический ток короткого замыкания | 50 × I₁n в течение 1 с |
| Динамический ток | 100 × I₁n (амплитудное значение) |
| Первичная апертура | Ø103 мм |
| Изоляционная система | Отливка из эпоксидной смолы, термический класс B (130 °C) |
| Стандарты | IEC 61869-1/2, GB/T 20840.1/2, GB 1208 |
| Монтаж | На нижнюю или боковую панель; крепёжные отверстия: 2 или 4 шт., резьба M6 |

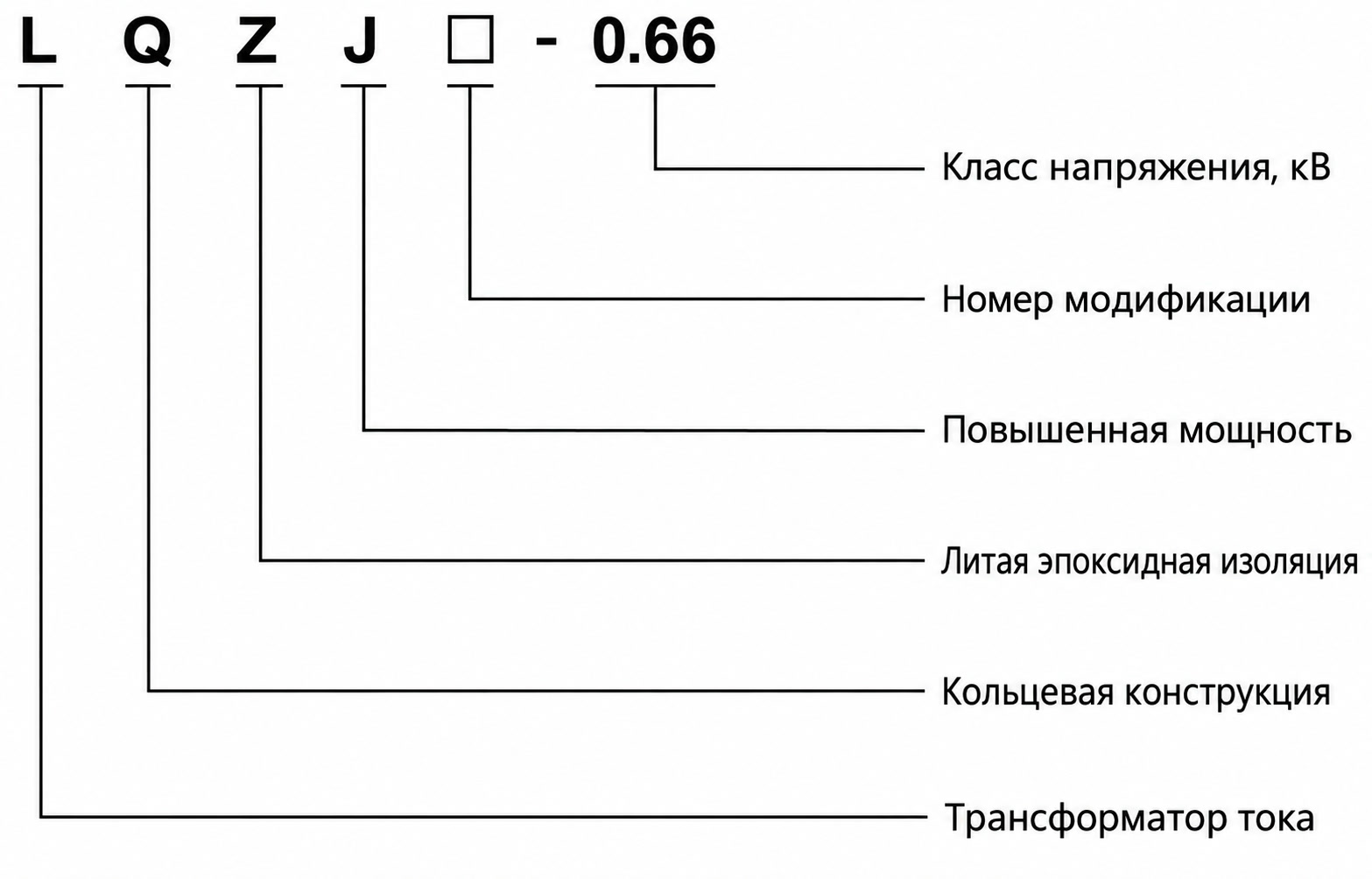

Расшифровка обозначения модели
Обозначение модели LQZJ-0.66 соответствует китайской системе маркировки измерительных трансформаторов:
- L – Трансформатор тока (电流互感器)
- Q – Тороидальная / кольцевая конструкция (浇圈式)
- Z – Изоляция из литой эпоксидной смолы, полностью герметичное исполнение (浇注绝缘)
- J – Повышенная мощность / увеличенная нагрузочная способность (加大容量)
- □ – Номер модификации (устанавливается производителем)
- 0.66 – Класс номинального напряжения в кВ (660 В)
Конструкция
В трансформаторе LQZJ-0.66 используется тороидальный магнитопровод из текстурированной электротехнической стали (CRGO), прошедший отжиг для оптимальных магнитных характеристик; для малотоковых исполнений (≤50 А) применяются сердечники из никель-железистого сплава. Первичная обмотка реализована как одновитковый проход через апертуру Ø103 мм без выделенных выводов. Вторичная обмотка состоит из многовиткового медного провода с эмалевой изоляцией класса B или F, равномерно намотанного и интегрированного в сборку до заливки.
Вся сборка «сердечник + обмотка» отливается в вакууме эпоксидной смолой, образуя монолитную полностью герметичную изоляционную систему термического класса B (130 °C); по запросу доступен класс F (155 °C). Внешний корпус из огнестойкого термопласта (UL94 V-0) обеспечивает механическую защиту и степень защиты IP20. Выводы вторичной обмотки S1/S2 выполнены в виде латунных шпилек (M5/M6) с фиксирующими элементами и маркированы в соответствии с вычитающей полярностью по IEC 61869-2. Возможна установка на нижнюю или боковую поверхность с выбором двух- или четырёхотверстного крепежа под винты M6.
Технические параметры
Условия эксплуатации
- Установка: Только внутри помещений
- Высота над уровнем моря: ≤ 2000 м
- Температура окружающей среды: от −5 °C до +40 °C
- Относительная влажность: ≤ 95% (суточное среднее) / ≤ 90% (месячное среднее, без конденсации)
- Атмосфера: Без коррозионных газов, токопроводящей пыли и взрывоопасных сред
- Вибрация: ≤ 0,5 g, без сильных ударов
- Степень загрязнения: СЗ 2 по IEC 60664-1
Технические параметры
В данном разделе приведены данные для подбора изделий серии LQZJ-0.66. Все значения действительны при номинальной нагрузке и частоте, указанных на паспортной табличке. Для конфигураций вне стандартных диапазонов применяются техническое соглашение и спецификация, составленная под проект.
| Номинальный первичный
ток (А) |
Вторичный
ток (А) |
Нагрузка (ВА) | (Ith) термический ток
короткого замыкания (кА) |
(Idyn) динамический
ток (кА) |
||
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | ||||
| 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000 |
5 | 10 | 10 | 15 | 50 I1n | 100 I1n |
Установка и подключение

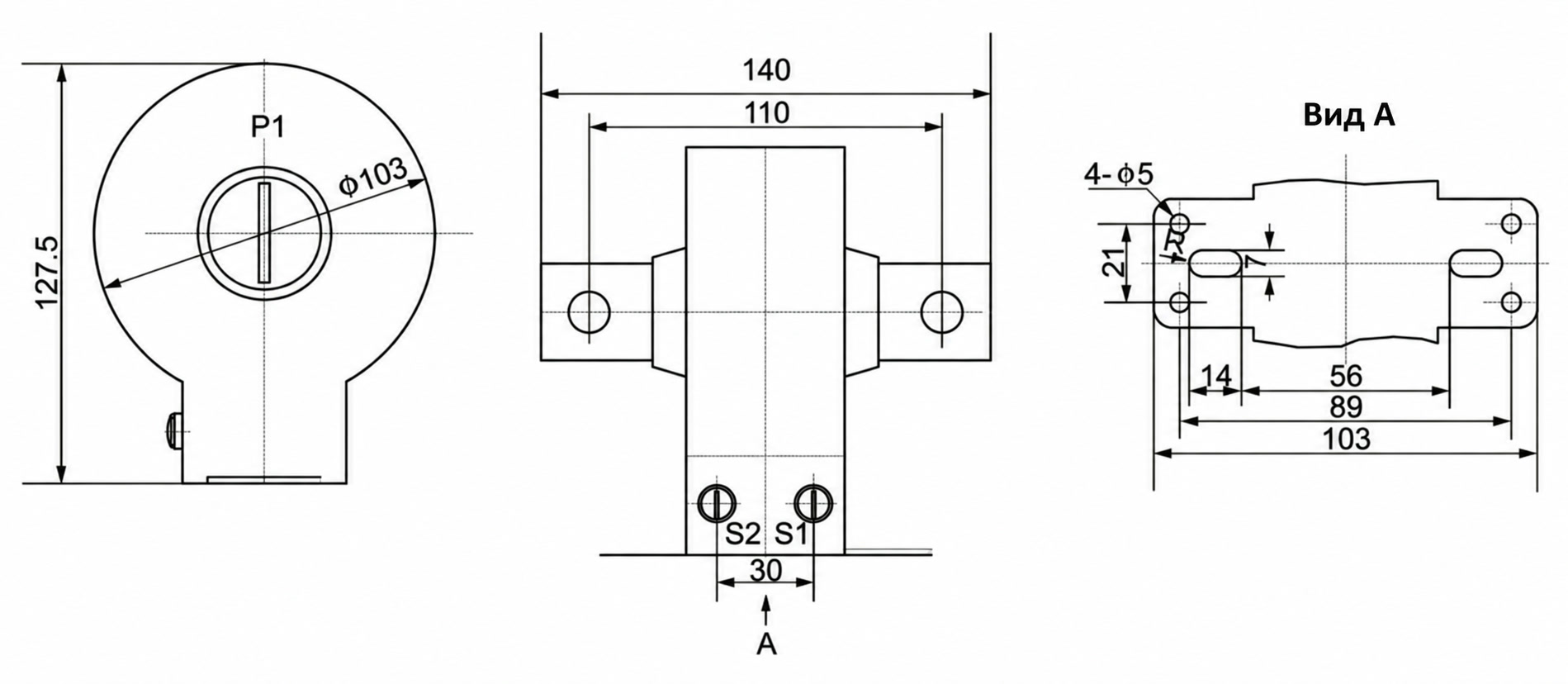

Габаритные размеры
Трансформатор тока LQZJ-0.66 имеет максимальную ширину 140 мм, высоту 127,5 мм и глубину около 103 мм. Диаметр первичной апертуры составляет Ø103 мм, что позволяет свободно пропускать через него шины или кабели. Крепление осуществляется через основание длиной 110 мм с возможностью выбора двух- или четырёхотверстного варианта с шагом отверстий 56 мм × 89 мм (точные координаты см. в сертифицированных чертежах). Четыре прорези Ø5 мм предназначены для крепёжных элементов М6. Масса нетто варьируется от 0,8 до 1,2 кг в зависимости от исполнения.
Схема подключения
Подключайте выводы вторичной обмотки S1 и S2 к измерительному или защитному устройству в соответствии с маркировкой полярности: ток, входящий в P1, создаёт выходной ток от S1 к S2. Вывод S1 подключается к «фазному» входу прибора, а S2 — к его «нулевому» входу. Заземляйте вторичную цепь в одной точке — как правило, это вывод S2 в распределительной коробке или на клеммной колодке защитного щита. Никогда не оставляйте вторичную обмотку разомкнутой при наличии первичного тока.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте номинальный первичный ток (I₁n) так, чтобы постоянная нагрузка находилась в диапазоне 25%–100% от I₁n; обычно принимают I₁n ≥ 1,2 × постоянного тока нагрузки и округляют до ближайшего стандартного значения.
- Выбор класса точности зависит от назначения: класс 0,2 — для коммерческого учёта, 0,5 — для внутреннего учёта или контрольных измерений, 1 — для общих индикаций, 10P — для функций защиты, например, тепловых реле перегрузки.
- Рассчитайте суммарную вторичную нагрузку (ВА), сложив нагрузки приборов, реле и кабелей; убедитесь, что она не превышает номинальную нагрузку ТТ (Sn = 10 ВА или 15 ВА) для заданного класса точности.
- Учитывайте длину кабельной трассы и сечение жил при расчёте нагрузки кабеля — удлинённые трассы или малые сечения значительно увеличивают нагрузку, особенно при вторичном токе 5 А.
- Проверьте номиналы на выдерживаемый ток короткого замыкания (Ith и Idyn) относительно уровней аварийных токов в системе; стандартные значения: Ith = 50 × I₁n / 1 с и Idyn = 100 × I₁n (амплитуда) — для систем с высокими токами КЗ могут потребоваться повышенные номиналы.
Часто задаваемые вопросы
В1: Как правильно выбрать номинальный первичный ток для трансформатора тока LQZJ-0.66?
Выберите номинальный первичный ток (I₁n), который как минимум в 1,2 раза превышает максимальный постоянный ток нагрузки, затем округлите до ближайшего стандартного значения из доступного диапазона (5–1000 А). Это обеспечит работу в оптимальном диапазоне точности 25%–100% для измерительных задач.
В2: Какой класс точности указывать для коммерческого учёта и для защиты?
Для внутреннего учёта используйте класс 0,5 — он соответствует требованиям IEC 61869-2 с погрешностью по току ±0,5%. Для защитных устройств, таких как тепловые реле, достаточно класса 1, однако один сердечник класса 0,5 часто может выполнять обе функции. Класс 10P указывайте только при необходимости выделенного защитного сердечника.
В3: Как длина кабеля влияет на нагрузку трансформатора тока?
Вторичный кабель существенно влияет на суммарную нагрузку, рассчитываемую по формуле I₂n² × Rwire. При вторичном токе 5 А и односторонней длине трассы 20 м с медным кабелем сечением 2,5 мм² одна лишь нагрузка кабеля может достигать 7 ВА. Общая нагрузка должна быть ниже номинальной (например, 10 ВА); для длинных трасс рекомендуется увеличить сечение кабеля или использовать вторичный ток 1 А для снижения потерь.
В4: Достаточны ли стандартные номиналы на ток короткого замыкания для большинства установок?
Стандартные трансформаторы LQZJ-0.66 имеют номиналы Ith = 50 × I₁n / 1 с и Idyn = 100 × I₁n (амплитуда). Этого достаточно для многих низковольтных систем, но необходимо сверить с ожидаемым током короткого замыкания в распределительном щите. Если время отключения вышестоящего автомата мало (например, 0,3 с), эквивалентное тепловое воздействие может укладываться в стандартные пределы.
В5: Можно ли оставлять вторичную обмотку разомкнутой во время техобслуживания?
Никогда не эксплуатируйте трансформатор тока с разомкнутой вторичной цепью при протекании первичного тока. Это вызывает экстремальные импульсы напряжения из-за насыщения сердечника, что создаёт риск пробоя изоляции, повреждения оборудования и серьёзной опасности для персонала. Перед отключением любой нагрузки всегда закорачивайте выводы S1–S2 с помощью специального перемыкающего блока.
В6: Совместим ли LQZJ-0.66 со старыми моделями LQG-0.5?
Да — LQZJ-0.66 является прямой заменой устаревшему LQG-0.5, имея идентичные габариты (апертура Ø103 мм, габариты 140 × 127,5 мм), расположение выводов и электрические параметры. Кроме того, он предлагает улучшенную формулу эпоксидной смолы и более высокую точность без необходимости переделки монтажных панелей.
В7: Какая документация подтверждает соответствие и характеристики?
Каждое изделие поставляется с сертификатом приёмосдаточных испытаний, подтверждающим коэффициент трансформации, полярность, точность при номинальной нагрузке, электрическую прочность и сопротивление изоляции в соответствии со стандартами IEC 61869-2 и GB/T 20840. Отчёты типовых испытаний предоставляются по запросу для подтверждения конструкции и приёмки проекта.
Часто задаваемые вопросы
Q1: Можно ли устанавливать трансформатор LQZJ-0.66 на улице?
Нет, только внутри помещений. Эксплуатация допускается при температуре от −5 до +40 °C и влажности до 95%. Для уличных шкафов требуется иное исполнение, уточняйте у менеджера.
Q2: Какой термический ток короткого замыкания у данной модели?
Показатели соответствуют типовым требованиям. Термический ток (Ith) составляет 50 от номинального, а динамический (Idyn) — 100. Подтвердите расчетные токи КЗ для вашего проекта.
Q3: Почему выбирают класс точности 0.2 для коммерческого учета?
Для минимизации погрешностей. Класс 0.2 гарантирует точность ±0.2% при нагрузке 10 ВА и вторичном токе 5 А. Запросите калибровочный сертификат на заводе.
Q4: Как заказать трансформатор с нестандартным коэффициентом трансформации?
Это возможно по спецзаказу. Стандартный ряд включает значения от 5 до 1000 А. Свяжитесь с нами для расчета индивидуального заказа и согласования спецификации.
Q5: Какие заводские испытания проходят трансформаторы перед отгрузкой?
Список зависит от контракта. Перечень типовых испытаний и сертификатов предоставляется по запросу. Уточняйте конкретные тесты у технического специалиста перед отгрузкой.
Q6: Где применяются низковольтные трансформаторы тока Daulma серии LQZJ?
Для внутренних сетей. Изделия предназначены для распределительных устройств до 0,66 кВ и подключаются к приборам учета и защиты в цепях до 1000 А.
Q7: Когда требуется специальное исполнение для высокогорных объектов?
При превышении лимита. Стандартное исполнение рассчитано на высоту до 2000 м. Запросите техническое согласование для снижения изоляционных характеристик в вашем регионе.
