Descripción general

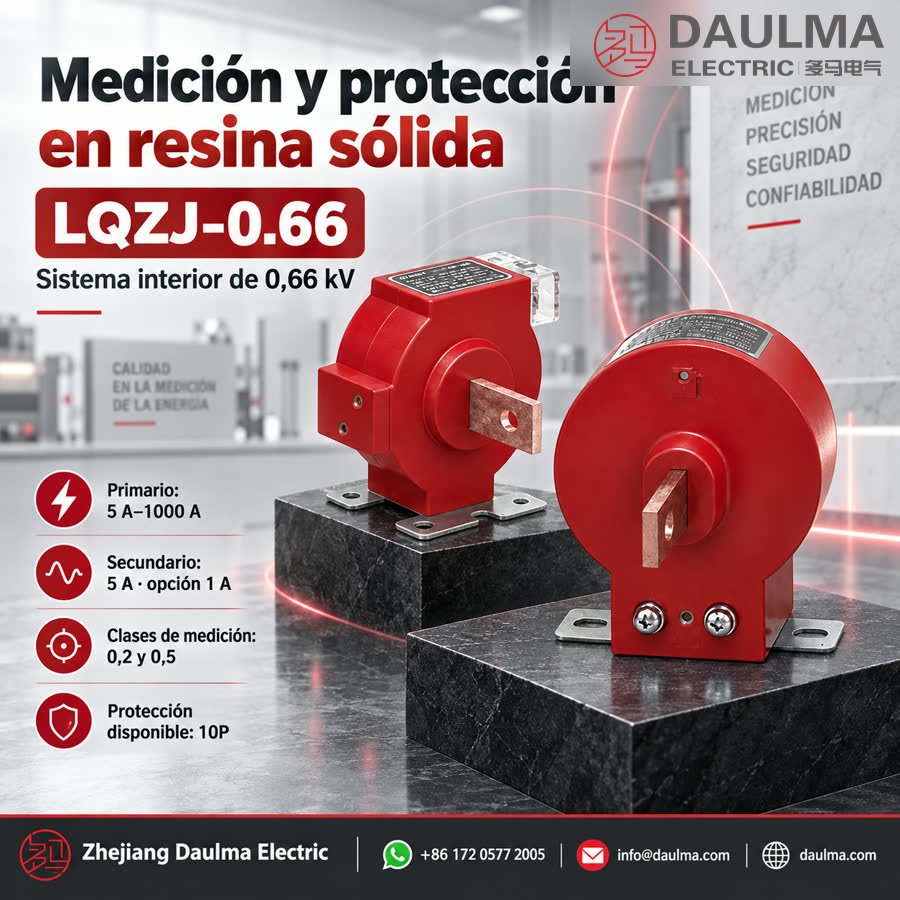

El LQZJ-0.66 es un transformador de corriente de baja tensión, tipo interior, diseñado para sistemas de distribución de corriente alterna de clase 0.66 kV que operan a 50 Hz o 60 Hz. Cuenta con una configuración monofásica de relación única y una apertura primaria de Ø103 mm para alojar barras colectoras o cables aislados. La unidad proporciona una salida secundaria galvánicamente aislada de 5 A (estándar), escalada según la relación indicada en la placa de características, para uso con contadores de energía, amperímetros, transductores y relés de protección.
Fabricado con aislamiento de resina epoxi colada al vacío y carcasa compacta tipo poste, el LQZJ-0.66 garantiza alta rigidez dieléctrica, rendimiento estable frente a descargas parciales y cumplimiento con las normas IEC 61869 y GB. Su diseño robusto admite aplicaciones tanto de medición (clases de exactitud 0.2, 0.5, 1) como de protección (10P) en celdas de media tensión, centros de control de motores y sistemas de gestión energética en edificios.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión del sistema (Um) | 0.72 kV (para sistemas de 0.66 kV) |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Corriente primaria nominal (I₁n) | 5–1000 A (valores discretos) |
| Corriente secundaria nominal (I₂n) | 5 A (1 A opcional) |
| Clase de exactitud | 0.2, 0.5, 1 (medición); 10P (protección) |
| Potencia nominal (Sn) | 10 VA (clases 0.2/0.5); 15 VA (clases 1/10P) |
| Corriente térmica de corta duración | 50 × I₁n durante 1 s |
| Corriente dinámica | 100 × I₁n pico |
| Apertura primaria | Ø103 mm |
| Sistema de aislamiento | Resina epoxi colada, clase térmica B (130 °C) |
| Normas | IEC 61869-1/2, GB/T 20840.1/2, GB 1208 |
| Montaje | Panel inferior o lateral; patrón de 2 o 4 agujeros M6 |
Designación del modelo
El código de modelo LQZJ-0.66 sigue la nomenclatura china para transformadores de instrumento:
- L – Transformador de corriente (电流互感器)
- Q – Construcción toroidal / arrollamiento anular (浇圈式)
- Z – Aislamiento de resina colada, totalmente encapsulado (浇注绝缘)
- J – Capacidad aumentada / salida mejorada (加大容量)
- □ – Número de secuencia de diseño (específico del fabricante)
- 0.66 – Clase de tensión nominal en kV (660 V)
Construcción
El LQZJ-0.66 emplea un núcleo toroidal fabricado en acero silicio orientado (CRGO), recocido para un rendimiento magnético óptimo; en variantes de baja corriente (≤50 A) se utilizan núcleos de aleación níquel-hierro. El circuito primario consiste en un paso único a través de la apertura de Ø103 mm, sin terminales dedicados. El devanado secundario está compuesto por hilo de cobre esmaltado de múltiples vueltas con aislamiento clase B o F, uniformemente bobinado e integrado en el conjunto antes de la encapsulación.
Toda la unidad núcleo-devanado se coloca al vacío en resina epoxi, formando un sistema de aislamiento monolítico y totalmente cerrado, clasificado para clase térmica B (130 °C), con opción clase F (155 °C) bajo pedido. Una carcasa exterior termoplástica ignífuga (UL94 V-0) proporciona protección mecánica y grado de protección IP20. Los terminales secundarios S1/S2 son bornes de latón (M5/M6) con elementos de fijación, marcados para polaridad sustractiva según IEC 61869-2. Las opciones de montaje incluyen interfaces inferiores o laterales con patrones seleccionables de 2 o 4 agujeros mediante tornillos M6.
Parámetros técnicos
Condiciones de servicio
- Instalación: Solo en interiores
- Altitud: ≤ 2000 m s.n.m.
- Temperatura ambiente: −5 °C a +40 °C
- Humedad relativa: ≤ 95% promedio diario / ≤ 90% promedio mensual (sin condensación)
- Atmósfera: Libre de gases corrosivos, polvo conductor y medios explosivos
- Vibración: ≤ 0,5 g, sin choques severos
- Grado de contaminación: GD 2 según IEC 60664-1
Parámetros técnicos
Esta sección proporciona datos eléctricos de nivel de selección para la serie LQZJ-0.66. Todos los valores se aplican a la carga nominal y frecuencia nominal indicadas en la placa de características. Para configuraciones fuera de los rangos estándar, regirá el acuerdo técnico y la hoja de datos específica del proyecto.
| Corriente primaria
nominal (A) |
corriente
secundaria (A) |
potencia (VA) | (Ith) corriente térmica
de corta duración (kA) |
(Idyn) corriente
dinámica (kA) |
||
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | ||||
| 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000 |
5 | 10 | 10 | 15 | 50 I1n | 100 I1n |
Instalación y cableado
Dimensiones exteriores
El transformador de corriente LQZJ-0.66 tiene una anchura máxima de 140 mm, altura de 127,5 mm y profundidad aproximada de 103 mm. La apertura primaria es de Ø103 mm, permitiendo el paso central de barras colectoras o cables. El montaje se realiza mediante una base de 110 mm de longitud con patrón de 2 o 4 agujeros espaciados a 56 mm × 89 mm (consulte los planos certificados para coordenadas exactas). Cuatro ranuras de fijación Ø5 admiten herrajes M6. El peso neto varía de 0,8 a 1,2 kg según la configuración.
Diagrama de conexión
Conecte los terminales secundarios S1 y S2 al dispositivo de medición o protección respetando las marcas de polaridad: la corriente que entra por P1 produce salida desde S1 hacia S2. S1 se conecta a la entrada activa del instrumento, mientras que S2 se conecta a su neutro. Conecte a tierra el circuito secundario en un único punto—normalmente S2 en la caja de conexionado o en la borna del panel de protección. Nunca deje el secundario abierto cuando el primario esté energizado.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la corriente primaria nominal (I₁n) de modo que la carga continua se sitúe entre el 25% y el 100% de I₁n; normalmente se elige I₁n ≥ 1,2 × corriente de carga continua y se redondea al valor estándar más cercano.
- Elija la clase de exactitud según la aplicación: clase 0.2 para facturación, 0.5 para subfacturación o verificación, 1 para indicación general y 10P para funciones de protección como relés térmicos.
- Calcule la carga total secundaria (VA) sumando las cargas del contador, relé y cableado; asegúrese de que no supere la potencia nominal del TC (Sn = 10 VA o 15 VA) en la clase de exactitud especificada.
- Tenga en cuenta la longitud y sección del cable al calcular la carga del conductor: recorridos largos o conductores pequeños incrementan significativamente la carga, especialmente con segundarios de 5 A.
- Verifique las capacidades de soportar cortocircuitos (Ith e Idyn) frente a los niveles de falla del sistema; las capacidades estándar son Ith = 50 × I₁n / 1 s e Idyn = 100 × I₁n pico; pueden requerirse capacidades reforzadas en aplicaciones con alta corriente de falla.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador LQZJ-0.66 en exteriores?
No, su instalación es exclusivamente en interiores. Requiere ambientes libres de gases corrosivos, polvo conductor y vibraciones superiores a 0,5 g. Consulte las condiciones de servicio para su proyecto.
Q2: ¿Qué clase de precisión se recomienda para mediciones de facturación?
Seleccione la clase de precisión 0.2 para aplicaciones de facturación energética. Ofrece un error mínimo en el rango de corriente nominal. La calibración de fábrica está disponible bajo solicitud.
Q3: ¿Cuál es la capacidad de corriente de cortocircuito térmica de este equipo?
La corriente térmica de corta duración es 50 veces la corriente primaria nominal. La corriente dinámica soportada alcanza 100 veces la corriente primaria. Estos valores aplican en condiciones de carga y frecuencia nominales.
Q4: ¿Cómo solicito configuraciones eléctricas fuera de los rangos estándar?
Las configuraciones personalizadas requieren un acuerdo técnico previo. Debe proporcionar la hoja de datos específica de su proyecto para la evaluación. Contacte a nuestro equipo de ventas para iniciar el proceso.
Q5: ¿Para qué nivel de tensión está diseñado este transformador de medida?
El modelo LQZJ-0.66 está diseñado para sistemas de distribución de 0.66 kV. Es ideal para aplicaciones de medición en tableros de baja tensión. Verifique la tensión del sistema antes de la compra.
Q6: ¿Están incluidas las pruebas de fábrica en el envío?
Los detalles sobre las pruebas de fábrica y certificaciones están sujetos a confirmación. Cada proyecto puede requerir protocolos específicos según los estándares aplicables. Contacte a nuestro equipo técnico para obtener la documentación de ensayos.
Q7: ¿Qué fabricante produce el transformador de corriente LQZJ-0.66?
Este equipo es fabricado por Daulma, especialista en componentes de distribución eléctrica. Cumple con los requisitos técnicos para sistemas de 0.66 kV. Solicite el catálogo completo de productos al representante.
