نظرة عامة

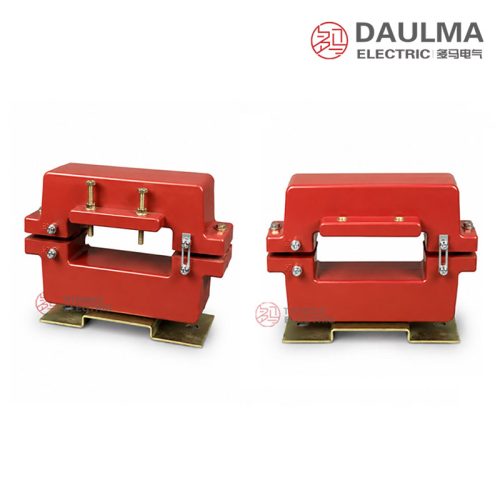

يُعد محول التيار التسلسلي الصفري LXZK-0.5(0.66) من النوع المفتوح للتركيب الداخلي، ويتميز بهيكل معزول بالراتنج المصبوب، ومصمم لأنظمة التيار المتردد ذات الجهد المنخفض بتصنيف 0.5 كيلو فولت أو 0.66 كيلو فولت (ما يقابل مستوى عزل مصنّف 0.72/3 كيلو فولت). ويتيح تصميمه ذو النواة المنقسمة تركيبه حول الموصلات الموجودة دون الحاجة إلى فصلها.
تم تصنيعه لكشف الأعطال الأرضية والتيار المتبقي، ويدعم تصنيفات فئة الحماية 10P5 أو 10P10 أو 10P15 حسب التكوين. يتوافق المحول مع المتطلبات القياسية لتطبيقات المعدات الكهربائية الداخلية، بما في ذلك خزائن KHCT، ودوائر تغذية المحركات/المولدات، ولوحات التوزيع العاملة بتردد 50 هرتز أو 60 هرتز، ويُنتج تيارًا ثانويًا إما 5 أمبير أو 1 أمبير.
ملخص المواصفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة الجهد | 0.5 كيلو فولت / 0.66 كيلو فولت |
| مستوى العزل المصنّف | 0.72/3 كيلو فولت |
| التردد المصنّف | 50 هرتز / 60 هرتز |
| التيار الثانوي المصنّف | 5 أمبير أو 1 أمبير |
| فئة الحماية | 10P5، 10P10، 10P15 |
| بيئة التركيب | داخلي |
| مادة العزل | راتنج مصبوب |
| نوع النواة | نواة منقسمة (قابلة للفتح) |
| التطبيق | كشف التيار التسلسلي الصفري لأغراض الحماية من الأعطال الأرضية |
| الموصل الأولي | كابل أو شريط نحاسي (لا يُفصل أثناء التركيب) |
| الحمل الثانوي | حسب فئة الحماية والنسـبة المختارة |
| الامتثال للمعايير | سلسلة IEC 61869 (شائعة لمحولات القياس منخفضة الجهد) |

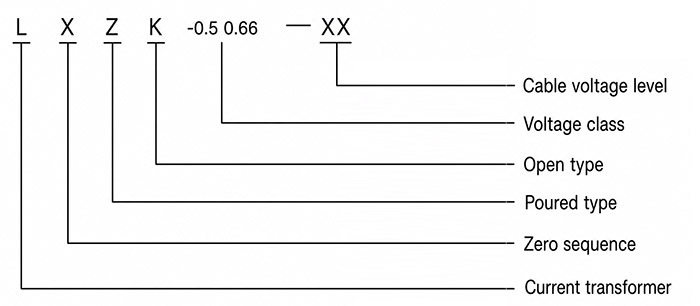

ترميز الموديل
- L: محول تيار
- X: نوع محول التيار التسلسلي الصفري
- Z: هيكل معزول بالراتنج المصبوب
- K: هيكل مفتوح / نواة منقسمة
- 0.5 / 0.66: رمز فئة الجهد لأنظمة الجهد المنخفض الداخلية
- 60×35، 80×35، إلخ.: رمز حجم الفتحة لمرور الشريط النحاسي أو الكابل

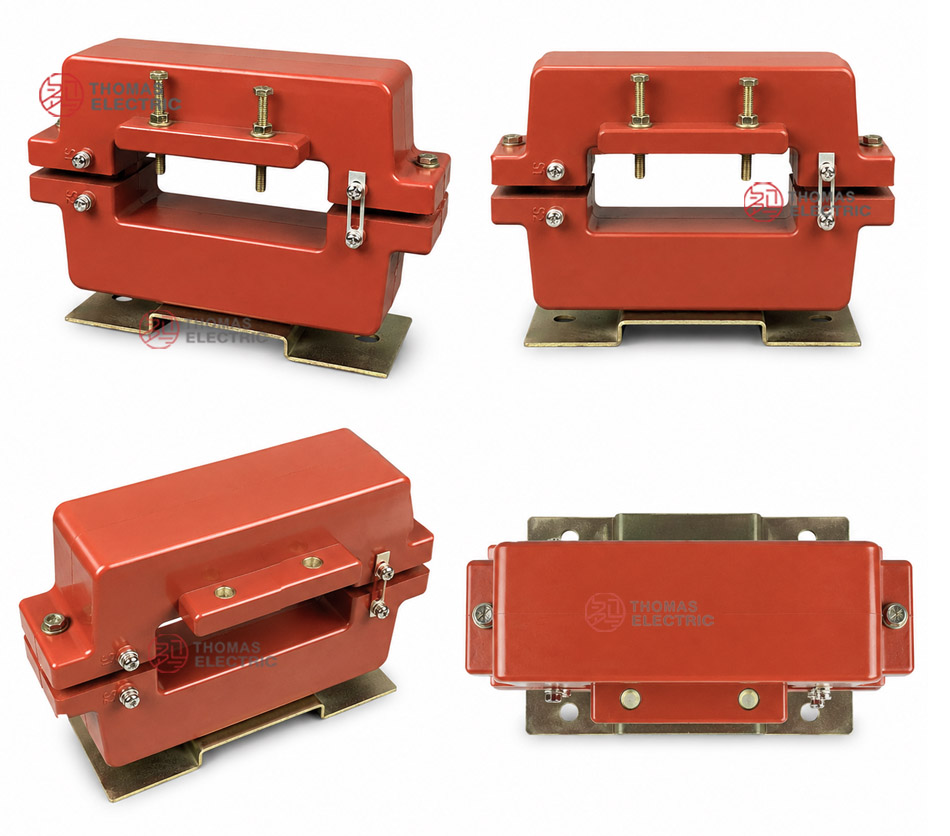

البناء
يتميز محول التيار LXZK-0.5(0.66) ببناء متين من الراتنج المصبوب الذي يغلف تمامًا النواة المغناطيسية واللف الثانوي. يوفر هذا العزل بالراتنج قوة عازلة عالية، ومقاومة ممتازة للرطوبة، ومتانة ميكانيكية مناسبة لبيئات المعدات الكهربائية الداخلية. يتكون التصميم ذو النواة المنقسمة من نصفين مفصليين أو قابلين للفصل يُثبَّتان بإحكام حول الموصل الأولي—سواء كان كابل طاقة أو شريطًا نحاسيًا—دون الحاجة إلى فصله. وعند الإغلاق، تشكّل النواة مسارًا مغناطيسيًا مستمرًا ضروريًا للكشف الدقيق عن التيار التسلسلي الصفري. تكون أطراف اللف الثانوي متاحة عبر كتل طرفية مقولبة على السطح الخارجي، مما يضمن اتصالًا آمنًا وموثوقًا بأجهزة الحماية أو أجهزة المراقبة. تم تحديد أبعاد الفتحة المستطيلة بدقة لاستيعاب ترتيبات مختلفة من الشرائط النحاسية أو حزم الكابلات المتعددة وفقًا للمقاسات الستة المتوفرة.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: داخلي
- مستوى العزل المصنّف: 0.72/3 كيلو فولت
- التردد المصنّف: 50 هرتز / 60 هرتز
- درجة الحرارة المحيطة: -25°م إلى +40°م
- بيئة التركيب: يجب أن تكون بيئة التركيب خالية من الاهتزاز الشديد، والغازات المسببة للتآكل، والغبار الموصل، والوسط المتفجر، والتلوث الشديد.
- سطح تماس النواة المنقسمة: يجب أن يكون سطح تماس النواة المنقسمة نظيفًا ومغلقًا بشكل صحيح قبل التشغيل.
- توجيه الموصلات: يجب أن يمر الكابل أو الشريط النحاسي أو مجموعة الموصلات عبر الفتحة دون إجهاد ميكانيكي على جسم المحول.
- المتطلبات الخاصة: يُوصى بالتأكيد الفني قبل الطلب في حال وجود متطلبات خاصة لحجم الموصل، أو تخطيط الخزانة، أو مرحل الحماية، أو الحمل.
المعايير الفنية
محول التيار التسلسلي الصفري LXZK-0.5(0.66) من النوع المفتوح المعزول بالراتنج المصبوب، بمستوى عزل مصنّف 0.72/3 كيلو فولت، ومصمم للاستخدام الداخلي ضمن نطاق درجة حرارة محيطة من -25°م إلى +40°م. وهو متوافق مع المعيارين GB 20840.1-2010 وGB 20840.2-2014، ويدعم التيارات الثانوية 5 أمبير أو 1 أمبير عبر نسب التيار الأولية من 50/5 إلى 400/5 (أو 50/1 إلى 150/1).
| المواصفات | الفئات | نسـبة التيار المصنّف (أمبير) / القدرة الخارجة المصنّفة (فولت أمبير) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50/5 | 75/5 | 100/5 | 150/5 | 200/5 | 250/5 | 300/5 | 400/5 | 50/1 | 75/1 | 100/1 | 150/1 | ||
| 60×35 | 10P5 | 1 | 2 | 2.5 | 3.75 | 5 | 7.5 | 7.5 | 10 | 1.5 | 2.5 | 2.5 | 3.75 |
| 10P10 | – | – | – | 1 | 2 | 2.5 | 2.5 | 3.75 | – | 1 | 1 | 2 | |
| 80×35 | 10P5 | 1 | 2 | 2.5 | 5 | 5 | 7.5 | 10 | 12.5 | 1.5 | 2.5 | 3.75 | 5 |
| 10P10 | – | – | 1 | 1.5 | 2.5 | 2.5 | 3.75 | 5 | – | 1 | 1.5 | 2 | |
| 100×30 | 10P5 | 1 | 2 | 2.5 | 3.75 | 5 | 7.5 | 10 | 10 | 1.5 | 2.5 | 3.75 | 5 |
| 10P10 | – | – | 1 | 1.5 | 2.5 | 2.5 | 3.75 | 5 | – | 1 | 1.5 | 2.5 | |
| 10P15 | – | – | – | – | – | 1 | 1.5 | 2.5 | – | – | – | – | |
| 125×50 | 10P5 | 1.5 | 2.5 | 3.75 | 5 | 7.5 | 7.5 | 10 | 15 | 1.5 | 2.5 | 3.75 | 5 |
| 10P10 | – | – | 1 | 1.5 | 2.5 | 2.5 | 3.75 | 5 | – | 1 | 1.5 | 2 | |
| 10P15 | – | – | – | – | 1 | 1 | 1.5 | 2.5 | – | – | – | – | |
| 140×30 | 10P5 | 1 | 2 | 2.5 | 5 | 5 | 7.5 | 10 | 15 | 1.5 | 2.5 | 3.75 | 5 |
| 10P10 | – | – | 1 | 1.5 | 2 | 2.5 | 3.75 | 5 | – | 1 | 1.5 | 22.5 | |
| 10P15 | – | – | – | – | 1 | 1 | 1.5 | 2.5 | – | – | – | – | |
| 160×50 | 10P5 | 1 | 2 | 2.5 | 5 | 5 | 7.5 | 10 | 15 | 1.5 | 2.5 | 3.75 | 5 |
| 10P10 | – | – | 1 | 1.5 | 2 | 2.5 | 3.75 | 5 | – | 1 | 1.5 | 2.5 | |
| 10P15 | – | – | – | – | 1 | 1 | 1.5 | 2.5 | – | – | – | – | |
التركيب والتوصيلات

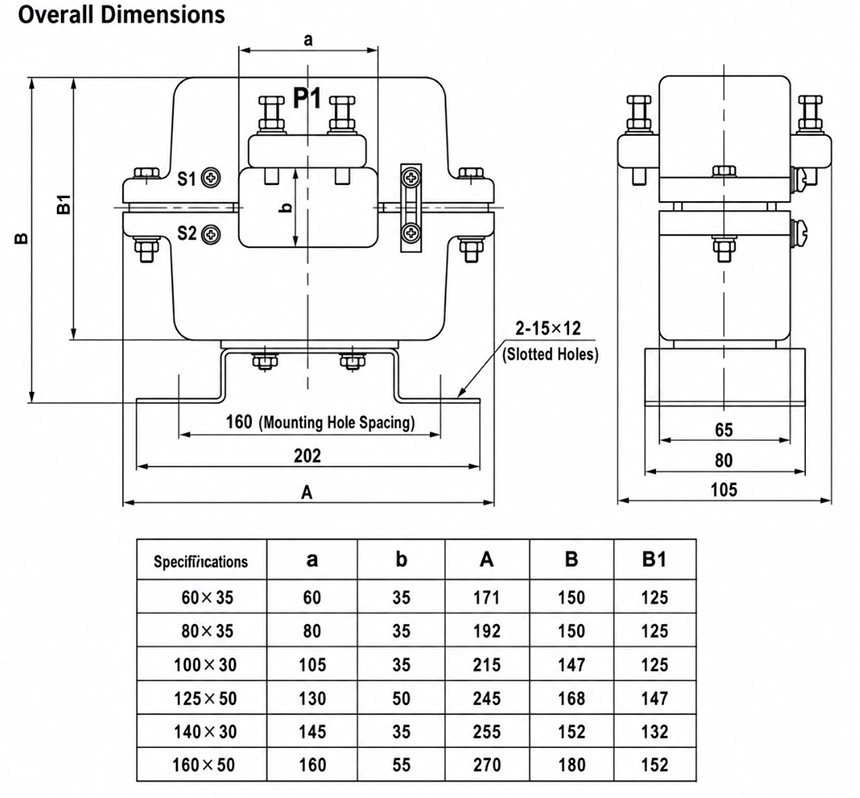

مخطط التركيب
مرجع أبعاد ومقاسات الفتحة
| المواصفة | a (مم) |
b (مم) |
A (مم) |
B (مم) |
B1 (مم) |
الاستخدام النموذجي المختار |
|---|---|---|---|---|---|---|
| 60×35 | 60 | 35 | 171 | 150 | 125 | كابل صغير أو تخطيط شريط نحاسي ضيق |
| 80×35 | 80 | 35 | 192 | 150 | 125 | كابل متوسط أو تخطيط خزانة بشريط نحاسي |
| 100×30 | 105 | 35 | 215 | 147 | 125 | شريط نحاسي مسطح أو تخطيط تغذية مدمج |
| 125×50 | 130 | 50 | 245 | 168 | 147 | مجموعة كابلات أكبر أو تخطيط شريط نحاسي |
| 140×30 | 145 | 35 | 255 | 152 | 132 | شريط نحاسي مسطح طويل أو تخطيط خزانة منخفض الارتفاع |
| 160×50 | 160 | 55 | 270 | 180 | 152 | شريط نحاسي كبير أو تطبيق مجموعة كابلات |
تتميز سلسلة LXZK بتصميم نواة منقسمة قابلة للفتح يسمح بتركيبها حول الكابلات أو الشرائط النحاسية الموجودة دون فصل الموصلات الأولية. للتركيب، افتح نصفي النواة العلوي والسفلي، وضعهما حول مجموعة الموصلات الطورية الكاملة، ثم أغلق النواة وثبّتها بإحكام باستخدام براغي التثبيت المتوفرة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- قم بقياس مجموعة الموصلات الطورية أو الشريط النحاسي بالكامل واختر أصغر فتحة توفر ت clearance آمن: 60×35، 80×35، 100×30، 125×50، 140×30 أو 160×50 مم.
- تأكد من أن النظام داخلي بجهد 0.5 كيلو فولت أو 0.66 كيلو فولت، مع تصنيف عزل محول تيار 0.72/3 كيلو فولت، وظروف تشغيل مناسبة لمعدات الراتنج المصبوب.
- اختر تيارًا ثانويًا 1 أمبير أو 5 أمبير ونسـبة ضمن النطاق المذكور في الكتالوج (50 أمبير–400 أمبير) لتتناسب مع نقطة تشغيل المرحل والتيار المتوقع عند العطل الأرضي.
- اختر تكوين 10P5 أو 10P10 أو 10P15 المتوفر، ثم تحقق من أن الحمل الكلي (المرحل + الأسلاك) لا يتجاوز القدرة الفولت أمبير (VA) الخاصة بالموديل.
- راجع توجيه الموصلات، والموصل المحايد، والدرع، والدرع المعدني، وPE؛ وتأكد من إمكانية الوصول لتنظيف ومحاذاة وتثبيت نصفي النواة بإحكام دون إجهاد جسم الراتنج.
الأسئلة الشائعة
س1: ما الغرض من محول التيار LXZK-0.5(0.66)؟
يُستخدم لكشف التيار التسلسلي الصفري أو التيار المتبقي لأغراض الحماية من الأعطال الأرضية في أنظمة التوزيع الداخلية بجهد 0.5 كيلو فولت و0.66 كيلو فولت، والمعدات الكهربائية ودوائر التغذية.
س2: هل يمكن تركيبه لاحقًا دون إزالة الكابلات أو الشرائط النحاسية؟
نعم. تفتح نواته القابلة للفصل حول مجموعة الموصلات الموجودة، لذا عادةً لا حاجة لفصل الموصلات الأولية أثناء التركيب.
س3: أي حجم فتحة يجب اختياره؟
اختر أصغر فتحة مستطيلة من بين المقاسات الستة التي تسمح بمرور مجموعة الموصلات بأمان وتناسب تخطيط الخزانة. شمل في القياس العزل، والانحناءات، والتسامحات، وإمكانية الوصول للتركيب.
س4: ما النسب والتيارات الثانوية المتوفرة؟
تستخدم التكوينات المذكورة في الكتالوج تيارًا ثانويًا 5 أمبير من 50/5 أمبير إلى 400/5 أمبير، أو تيارًا ثانويًا 1 أمبير من 50/1 أمبير إلى 150/1 أمبير. تعتمد التوافرية والقدرة الفولت أمبير (VA) على حجم الفتحة وفئة الحماية.
س5: كيف تُختار فئة الحماية والحمل المناسبان؟
طابق خيار 10P5 أو 10P10 أو 10P15 المتوفر مع دراسة المرحل، ثم أضف أحمال مدخل المرحل وأسلاك اللف الثانوي. يجب ألا يتجاوز المجموع القدرة الفولت أمبير (VA) المصنّفة للتكوين المختار.
س6: أي الموصلات تمر عبر الفتحة؟
يجب أن تمر مجموعة الموصلات الطورية الكاملة معًا ليتعادل تيار الحمل المتوازن. يجب أن يتبع توجيه الموصل المحايد، ودرع الكابل، والدرع المعدني، وPE مخطط حماية العطل الأرضي.
س7: ما أخطاء التركيب التي قد تؤدي إلى تشغيل غير صحيح؟
الأسطح الملوثة أو غير المحاذية لنواتي الفتح، وبراغي التثبيت غير المشدودة، وتوجيه الموصلات أو الدرع بشكل خاطئ، والحمل الثانوي الزائد، ووجود دائرة ثانوية مفتوحة قد تقلل الحساسية أو تخلق خطرًا أمنيًا.
