نظرة عامة
يُعد محول التيار LZZBJW-10/185/4S محولاً خارجياً مسبوكاً من راتنج الإيبوكسي، مصمماً لأنظمة الجهد المتوسط بجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت، ويعمل بتردد 50 هرتز أو 60 هرتز. يتميز بهيكله المغلق بالكامل المقاوم للعوامل الجوية، ومزود بأضلاع زحف على شكل أجنحة (Shed-type)، ويوفّر خرجاً ثانوياً قياسياً بتيار 5 أمبير أو 1 أمبير لتحويل التيار بدقة عالية.
يدعم هذا المحول وظائف القياس (0.2S/0.5) والقياس والحماية (5P10–5P30) في البيئات الخارجية المعرضة مثل المحطات الفرعية، والوحدات المثبتة على الأعمدة، وخليّات التغذية. يتوافق تصميمه مع متطلبات تنسيق العزل 12/42/75 كيلوفولت، ويضمن أداءً موثوقاً تحت ظروف الأمطار والرطوبة والتلوث السطحي.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المقنّنة |
|---|---|
| جهد النظام | 10 كيلوفولت / 11 كيلوفولت / 12 كيلوفولت |
| مستوى العزل | 12/42/75 كيلوفولت |
| التردد المقنّن | 50 هرتز / 60 هرتز |
| التيار الثانوي | 5 أمبير أو 1 أمبير |
| تكوين الثانوي | 4S (أربع ثانويات) |
| دقة القياس | 0.2S، 0.5 |
| دقة الحماية | 5P10، 5P15، 5P20، 5P30 |
| نوع التركيب | خارجي |
| مادة العزل | راتنج إيبوكسي مسبوك |
| الهيكل | أضلاع زحف على شكل أجنحة |
| الطرف الأولي | مثبت من الأعلى |
| التطبيق | القياس، الحماية، المراقبة |
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: نظام طاقة خارجي متوسط الجهد
- جهد النظام: شبكات فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
- التردد المقنّن: 50 هرتز / 60 هرتز
- التيار الثانوي المقنّن: 5 أمبير أو 1 أمبير
- درجة حرارة المحيط: -25°م إلى +40°م
- بيئة التركيب: يجب مراجعتها من حيث مستوى التلوث، التعرّض للأمطار، الرطوبة، الارتفاع، الحمل الهوائي، وإجهاد الأطراف الميكانيكي.
- اعتبارات بيئية خاصة: في التطبيقات الساحلية أو ذات الرطوبة العالية أو التلوث الشديد أو الارتفاعات العالية، يجب تأكيد مسافة الزحف وتنسيق العزل بموجب اتفاق تقني.
المعايير الفنية
يُعد محول التيار LZZBJW-10/185/4S محولاً خارجياً مسبوكاً من راتنج الإيبوكسي مصمماً لأنظمة فئة 10–12 كيلوفولت. يعمل ضمن نطاق درجات حرارة محيطة من -25°م إلى +40°م، وهو مناسب للبيئات الخارجية القياسية والصارمة بما في ذلك الرطوبة العالية والتلوث والارتفاعات العالية عند التحديد. يتوافق مع المعيارين GB 20840.1-2010 وGB 20840.2-2014، ويدعم تيارات أولية من 10 أمبير إلى 2000 أمبير مع تكوينات متعددة للدقة والقدرة.
| التيار الأولي المقنّن (أمبير) |
مزيج درجات الدقة |
القدرة المقنّنة (فولت أمبير) |
التيار الحراري قصير المدى (كيلو أمبير/1 ثانية) |
التيار الديناميكي المقنّن (كيلو أمبير) |
|---|---|---|---|---|
| 10–40 | 0.2S / 0.5 / 5P10 0.2S / 0.5 / 5P15 0.2S / 0.5 / 5P20 0.2S / 0.5 / 5P30 0.2S / 0.5 / 5P10 / 5P10 0.2S / 0.5 / 5P15 / 5P15 0.2S / 0.5 / 5P20 / 5P20 0.2S / 0.5 / 5P30 / 5P30 |
20 / 20 / 100 20 / 20 / 60 20 / 20 / 40 20 / 20 / 25 20 / 20 / 40 / 40 20 / 20 / 30 / 30 20 / 20 / 20 / 20 20 / 20 / 10 / 10 |
150 × I1n (أمبير) | 375 × I1n (أمبير) |
| 50–100 | 200 × I1n (أمبير) | 500 × I1n (أمبير) | ||
| 150–250 | 32 | 80 | ||
| 300–400 | 50 | 125 | ||
| 500–600 | 63 | 160 |
| التيار الأولي المقنّن (أمبير) |
مزيج درجات الدقة |
القدرة المقنّنة (فولت أمبير) |
التيار الحراري قصير المدى (كيلو أمبير/1 ثانية) |
التيار الديناميكي المقنّن (كيلو أمبير) |
|---|---|---|---|---|
| 750–800 | 0.2S / 0.5 / 5P10 0.2S / 0.5 / 5P15 0.2S / 0.5 / 5P20 0.2S / 0.5 / 5P30 0.2S / 0.5 / 5P10 / 5P10 0.2S / 0.5 / 5P15 / 5P15 0.2S / 0.5 / 5P20 / 5P20 0.2S / 0.5 / 5P30 / 5P30 |
30 / 30 / 120 30 / 30 / 80 30 / 30 / 50 30 / 30 / 30 30 / 30 / 50 / 50 30 / 30 / 30 / 30 30 / 30 / 25 / 25 30 / 30 / 15 / 15 |
80 | 200 |
| 1000–2000 | 100 | 250 |
ملاحظة:
إذا تجاوزت بيانات المستخدم النطاقات المذكورة أعلاه، فقد تخضع لاتفاق بين الصانع والمشتري.
التركيب والتوصيلات

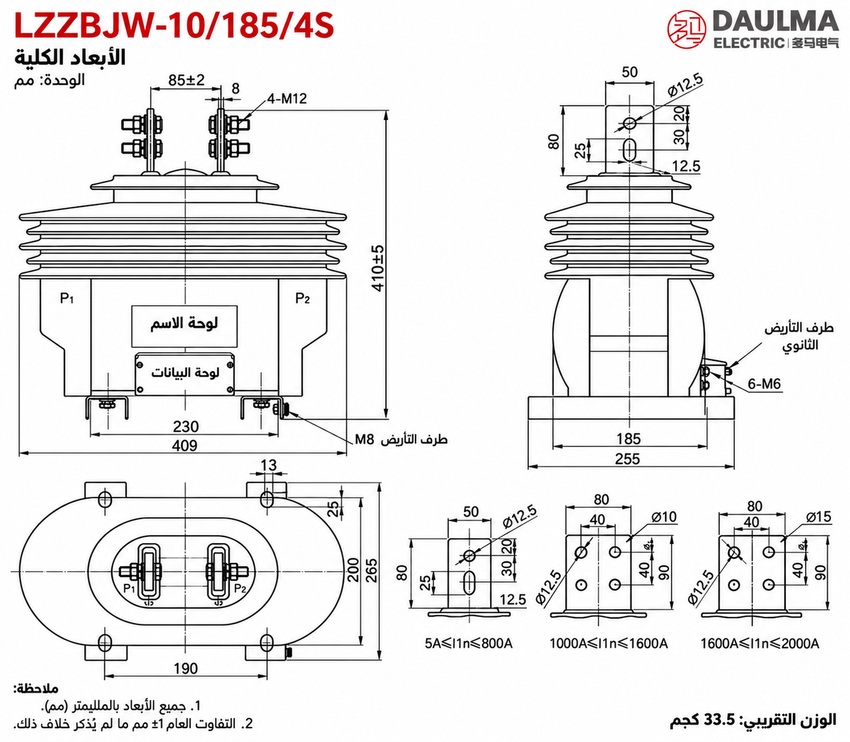

الأبعاد الكلية والتركيب
يتم تركيب محول التيار LZZBJW-10/185/4S خارجياً على هيكل داعم باستخدام ثقوب التثبيت في القاعدة وفقاً للرسم العام المعتمد. يمر الموصل الأولي عبر مركز المحول ويتصل بالأطراف العلوية، مع اختلاف التخطيط حسب مدى التيار الأولي المقنّن (5 أمبير < I1n < 800 أمبير، أو 1000 أمبير < I1n < 1600 أمبير، أو 1600 أمبير < I1n < 2000 أمبير). يقع صندوق الأطراف الثانوية عند القاعدة ويجب إحكامه ضد تسرب الرطوبة بعد التوصيل.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختره للاستخدام الخارجي في أنظمة 10 كيلوفولت أو 11 كيلوفولت أو 12 كيلوفولت مع التأكد من توافق مستوى العزل 12/42/75 كيلوفولت.
- تأكد من أن تكوين الثانويات الأربع (4S) يتوافق مع احتياجات تطبيقك—القياس، القياس الدقيق، حماية المرحلات، والحماية الاحتياطية.
- تحقق من أن مسافة الزحف وهيكل العزل على شكل أجنحة مناسبان لظروف التلوث والرطوبة المحلية.
- تأكد من توافق قاعدة التركيب، واتجاه الطرف الأولي، والمسافة الطورية المطلوبة للتركيب الخارجي.
- حدّد درجة إحكام صندوق الأطراف الثانوية، ونقطة التأريض، واتجاه خروج الكابل لتلبية متطلبات الموقع البيئية.
الأسئلة الشائعة
Q1: هل يمكن تركيب هذا المحول في بيئات ساحلية رطبة؟
نعم، لكن يتطلب ذلك تأكيداً تقنياً مسبقاً. يجب مراجعة مسافة الزحف وتنسيق العزل حسب مستوى التلوث. يرجى التواصل مع المصنع لتحديد المواصفات.
Q2: أي فئة دقة تُستخدم لعدادات الفوترة التجارية؟
فئة الدقة 0.2S هي الأنسب لقياسات الفوترة. تضمن دقة قياس عالية ضمن نطاق تيار واسع. يتوفر المحول بتكوينات متعددة للدقة.
Q3: ما هي اختبارات المصنع المعتمدة قبل الشحن؟
يخضع المحول لاختبارات روتينية ونوعية وفقاً لمعايير GB 20840. تشمل الاختبارات فحص العزل ونسبة التحويل والدقة. يُصدر تقرير اختبار مفصل لكل وحدة.
Q4: كيف يتم تحديد التيار الحراري قصير المدى؟
يعتمد التيار الحراري والديناميكي على التيار الأولي المقنّن. تتراوح التيارات القصوى حسب الجدول الفني للمنتج. يجب تحديد تيار القصر الفعلي للمشروع لتأكيد المواصفة.
Q5: متى يتم إصدار شهادات الاختبار والمعايرة قبل الشحن؟
تُصدر الشهادات بعد إتمام الاختبارات الروتينية والنوعية بنجاح وفقاً لمعايير GB 20840. يُرفق تقرير مفصل لكل وحدة مع المحول. تواصل مع المبيعات للحصول على نموذج.
Q6: لماذا يُعد غلاف الإيبوكسي مثالياً للتركيبات الخارجية؟
يوفر راتنج الإيبوكسي عزلاً ممتازاً ومقاومة عالية للعوامل الجوية والتلوث. يحمي المكونات الداخلية لشبكات 10-12 كيلوفولت بفعالية. تصنعه Daulma وفق معايير GB 20840.
