Přehled

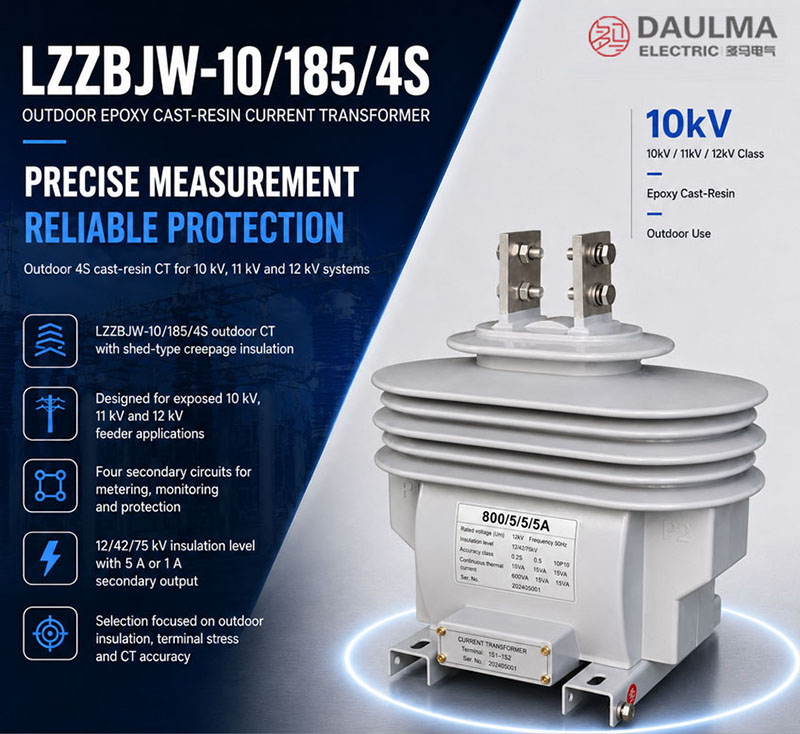

Proudový transformátor LZZBJW-10/185/4S je venkovní epoxidový litý proudový transformátor určený pro střední napěťové soustavy tříd 10 kV, 11 kV a 12 kV se jmenovitou frekvencí 50 Hz nebo 60 Hz. Má plně uzavřené odolné těleso proti povětrnostním vlivům s žlabovitými hrbolky pro zvýšení povrchové cesty a poskytuje normalizovaný sekundární výstup 5 A nebo 1 A pro přesný převod proudu.
Tento proudový transformátor (PT) zajišťuje funkce měření (0,2S/0,5), měřicí účely a ochrany (5P10–5P30) v otevřeném venkovním prostředí, jako jsou rozvodny, sloupové rozváděče a vývody. Jeho konstrukce splňuje požadavky na koordinaci izolace 12/42/75 kV a zajišťuje spolehlivý provoz za deště, vlhkosti a při povrchovém znečištění.
Přehled hlavních jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Napětí soustavy | 10 kV / 11 kV / 12 kV |
| Úroveň izolace | 12/42/75 kV |
| Jmenovitá frekvence | 50 Hz / 60 Hz |
| Sekundární proud | 5 A nebo 1 A |
| Sekundární konfigurace | 4S (čtyřsekundární) |
| Přesnost měření | 0,2S, 0,5 |
| Přesnost ochrany | 5P10, 5P15, 5P20, 5P30 |
| Typ instalace | Venkovní |
| Izolační materiál | Epoxidová pryskyřice |
| Konstrukce | Žlabovité hrbolky pro zvýšení povrchové cesty |
| Primární svorka | Umístěná nahoře |
| Aplikace | Měření, ochrana, monitorování |
Technické parametry
Provozní podmínky
- Místo instalace: venkovní středněnapěťová energetická soustava
- Napětí soustavy: sítě tříd 10 kV, 11 kV a 12 kV
- Jmenovitá frekvence: 50 Hz / 60 Hz
- Jmenovitý sekundární proud: 5 A nebo 1 A
- Okolní teplota: -25 °C až +40 °C
- Prostředí instalace: musí být posouzeno z hlediska stupně znečištění, vystavení dešti, vlhkosti, nadmořské výšky, větrné zátěže a mechanického namáhání svorek.
- Zvláštní environmentální požadavky: Pro pobřežní oblasti, prostředí s vysokou vlhkostí, silným znečištěním nebo vysokou nadmořskou výškou musí být délka povrchové cesty a koordinace izolace potvrzeny technickou dohodou.
Technické parametry
Proudový transformátor LZZBJW-10/185/4S je venkovní epoxidový litý proudový transformátor určený pro soustavy tříd 10–12 kV. Provozuje se v rozsahu okolní teploty -25 °C až +40 °C a je vhodný pro standardní i náročná venkovní prostředí, včetně vysoké vlhkosti, znečištění a zvýšené nadmořské výšky, pokud je to specifikováno. Splňuje normy GB 20840.1-2010 a GB 20840.2-2014 a podporuje primární proudy od 10 A do 2000 A s různými kombinacemi přesnosti a výstupů.
| Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý výstup (VA) |
Krátkodobý tepelný proud (kA/1s) |
Jmenovitý dynamický proud (kA) |
|---|---|---|---|---|
| 10–40 | 0,2S / 0,5 / 5P10 0,2S / 0,5 / 5P15 0,2S / 0,5 / 5P20 0,2S / 0,5 / 5P30 0,2S / 0,5 / 5P10 / 5P10 0,2S / 0,5 / 5P15 / 5P15 0,2S / 0,5 / 5P20 / 5P20 0,2S / 0,5 / 5P30 / 5P30 |
20 / 20 / 100 20 / 20 / 60 20 / 20 / 40 20 / 20 / 25 20 / 20 / 40 / 40 20 / 20 / 30 / 30 20 / 20 / 20 / 20 20 / 20 / 10 / 10 |
150 × I1n (A) | 375 × I1n (A) |
| 50–100 | 200 × I1n (A) | 500 × I1n (A) | ||
| 150–250 | 32 | 80 | ||
| 300–400 | 50 | 125 | ||
| 500–600 | 63 | 160 |
| Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý výstup (VA) |
Krátkodobý tepelný proud (kA/1s) |
Jmenovitý dynamický proud (kA) |
|---|---|---|---|---|
| 750–800 | 0,2S / 0,5 / 5P10 0,2S / 0,5 / 5P15 0,2S / 0,5 / 5P20 0,2S / 0,5 / 5P30 0,2S / 0,5 / 5P10 / 5P10 0,2S / 0,5 / 5P15 / 5P15 0,2S / 0,5 / 5P20 / 5P20 0,2S / 0,5 / 5P30 / 5P30 |
30 / 30 / 120 30 / 30 / 80 30 / 30 / 50 30 / 30 / 30 30 / 30 / 50 / 50 30 / 30 / 30 / 30 30 / 30 / 25 / 25 30 / 30 / 15 / 15 |
80 | 200 |
| 1000–2000 | 100 | 250 |
Poznámka:
Pokud požadavky uživatele přesahují výše uvedené rozsahy, musí být stanoveny dohodou mezi výrobcem a kupujícím.
Instalace a zapojení
Instalační schéma
Proudový transformátor LZZBJW-10/185/4S se instaluje venku na nosnou konstrukci pomocí montážních děr v základně podle schváleného obrysového výkresu. Primární vodič prochází středem transformátoru a připojuje se k horním svorkám, přičemž uspořádání se liší podle rozsahu jmenovitého primárního proudu (5 A < I1n < 800 A, 1000 A < I1n < 1600 A nebo 1600 A < I1n < 2000 A). Svorkovnice sekundáru se nachází v dolní části a po zapojení musí být utěsněna proti pronikání vlhkosti.
Výběr a časté otázky
Návod pro výběr
- Vybírejte pro venkovní použití v soustavách 10 kV, 11 kV nebo 12 kV s ověřenou úrovní izolace 12/42/75 kV.
- Zajistěte, aby čtyřsekundární konfigurace 4S vyhovovala vašim požadavkům – měření, měřicí účely, reléová ochrana a záložní ochrana.
- Ověřte, zda délka povrchové cesty a izolace s žlabovitými hrbolky vyhovují místním podmínkám znečištění a vlhkosti.
- Potvrďte kompatibilitu montážní základny, směr primárních svorek a požadovanou fázovou vzdálenost pro venkovní instalaci.
- Specifikujte těsnění svorkovnice sekundáru, umístění uzemnění a směr vývodu kabelů tak, aby byly splněny požadavky daného prostředí.
Často kladené otázky
Otázka 1: K čemu se používá proudový transformátor LZZBJW-10/185/4S?
Proudový transformátor LZZBJW-10/185/4S je venkovní epoxidový litý proudový transformátor určený pro měření a ochranu v energetických soustavách 10 kV, 11 kV a 12 kV. Disponuje izolací s žlabovitými hrbolky a čtyřsekundární konfigurací 4S.
Otázka 2: Čím se tento venkovní PT liší od vnitřních modelů, jako je LZZBJ9?
Na rozdíl od vnitřních proudových transformátorů řady LZZBJ9 optimalizovaných pro montáž do rozváděčů je série LZZBJW navržena pro náročné venkovní podmínky – odolává dešti, vlhkosti, povrchovému znečištění, zajišťuje dostatečnou povrchovou cestu, snese mechanické namáhání svorek a chrání svorkovnici sekundáru.
Otázka 3: Pro které napěťové soustavy je LZZBJW-10/185/4S vhodný?
Je vhodný pro soustavy 10 kV, 11 kV a 12 kV za předpokladu, že splňují úroveň izolace 12/42/75 kV a další požadavky projektu.
Otázka 4: Co znamená označení 4S u tohoto proudového transformátoru?
Označení 4S znamená čtyři nezávislá sekundární vinutí, která lze podle projektové dokumentace přiřadit k funkcím měření, měřicím účelům, reléové ochraně a záložní ochraně.
Otázka 5: Co je třeba ověřit před venkovní instalací tohoto PT?
Je nutné zkontrolovat zarovnání montážní základny, orientaci primárních svorek, mechanické namáhání vodičů, fázovou vzdálenost, délku povrchové cesty, těsnění svorkovnice sekundáru, uzemnění a směr vývodu kabelů.
Otázka 6: Proč je nebezpečné ponechat sekundární obvod otevřený?
Otevřený sekundární obvod zapnutého proudového transformátoru může generovat nebezpečně vysoká napětí. Sekundární obvod je třeba před odpojením jakýchkoli zařízení vždy zkratovat.
Otázka 7: Jaké údaje jsou potřeba při objednávce tohoto proudového transformátoru?
Je třeba uvést model, napěťovou třídu, převodový poměr, sekundární proud, přiřazení funkcí jednotlivých jader 4S, třídy přesnosti, jmenovité výstupy, úroveň izolace, podmínky venkovního provozu, uspořádání svorek a požadované testovací certifikáty.
Často kladené otázky
Q1: Lze tento 10kV proudový transformátor použít v sítích 11 kV?
Ano, je vhodný pro sítě 10, 11 i 12 kV. Epoxidový litý design zajišťuje spolehlivý venkovní provoz. Pro konkrétní projektovou aplikaci kontaktujte naše techniky.
Q2: Kdy je nutná technická dohoda pro instalaci v pobřeží?
Pro vysokou vlhkost a znečištění je nutná technická dohoda. Délka povrchové cesty a izolace se upraví dle prostředí. Parametry konzultujte s výrobcem.
Q3: Který jmenovitý sekundární proud zvolit pro dlouhé kabelové rozvody?
Zvolte 1 A variantu pro minimalizaci ztrát na dlouhých vzdálenostech. Transformátor podporuje 5 A i 1 A sekundární vinutí. Přesnou specifikaci ověříme při objednávce.
Q4: Jaké mezinárodní normy tento venkovní proudový transformátor splňuje?
Zařízení je vyráběno dle norem GB 20840.1-2010 a GB 20840.2-2014. Vyhovuje požadavkům pro středněnapěťové venkovní aplikace do 12 kV. Certifikáty poskytneme na vyžádání.
Q5: Je možné přizpůsobit jmenovitý primární proud až na 2000 A?
Ano, rozsah primárních proudů je od 10 A do 2000 A. Nabízíme různé kombinace tříd přesnosti a jmenovitých výkonů. Pro nestandardní poměry nás kontaktujte.
Q6: Proč zvolit tento epoxidový litý transformátor pro venkovní rozvodny?
Epoxidová izolace zajišťuje vysokou mechanickou odolnost a stabilitu v teplotách -25 °C až +40 °C. Jde o standardní řešení pro středněnapěťové sítě. Poptávku zpracuje tým daulma.com.
