Обзор

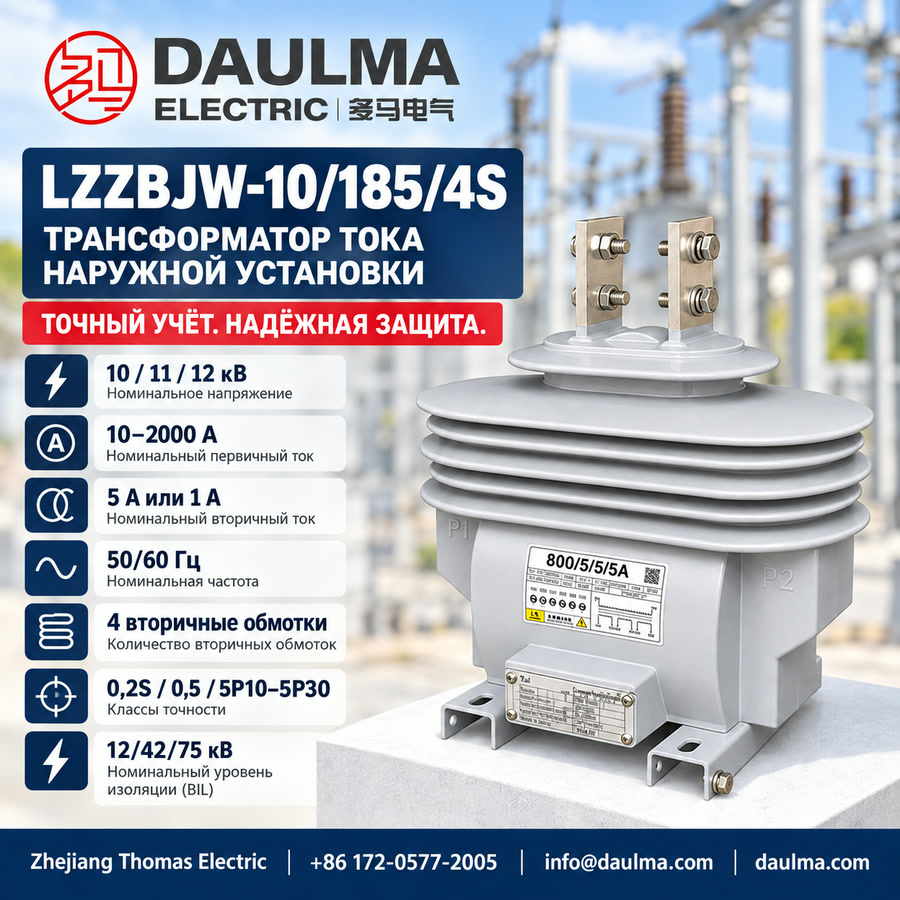

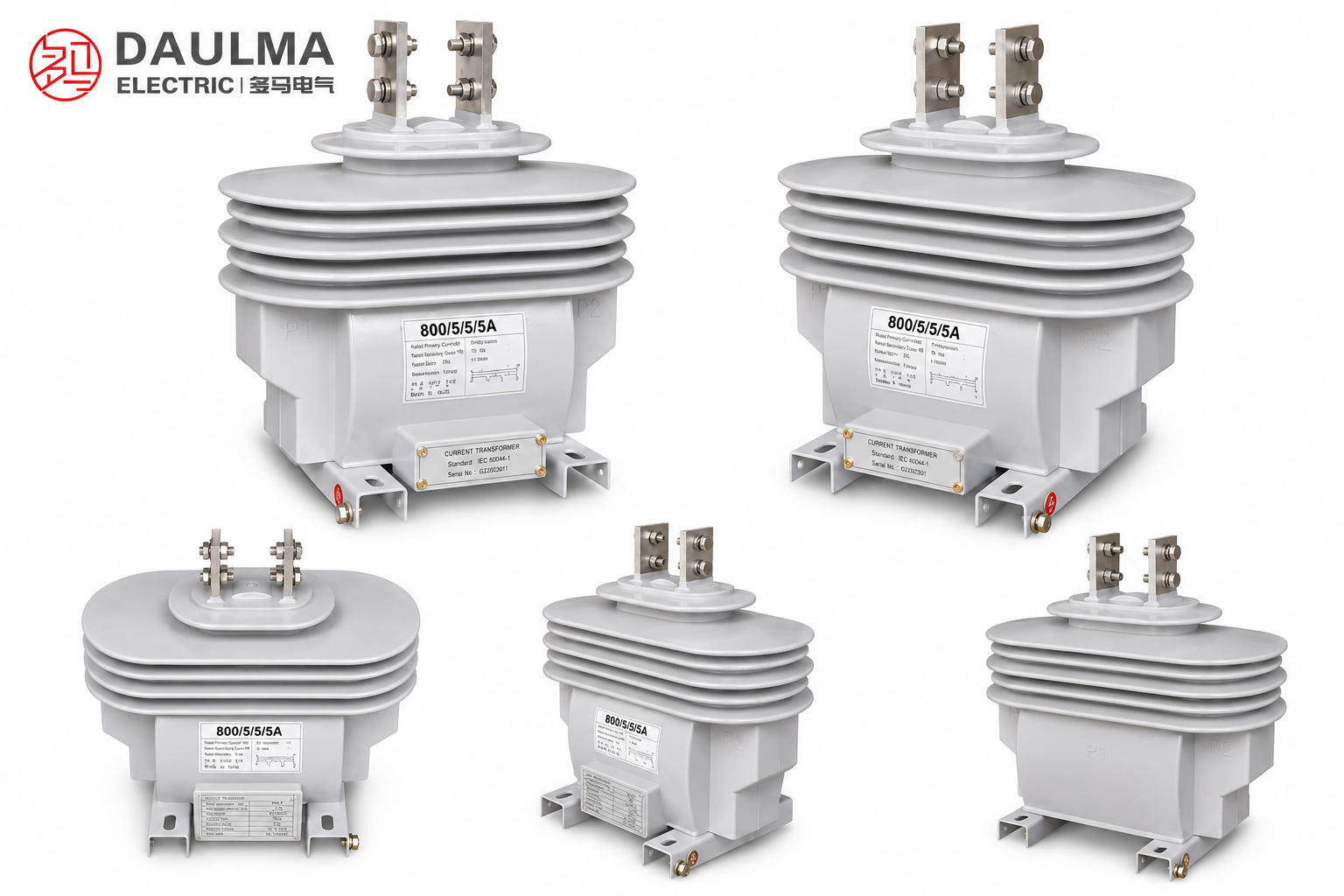

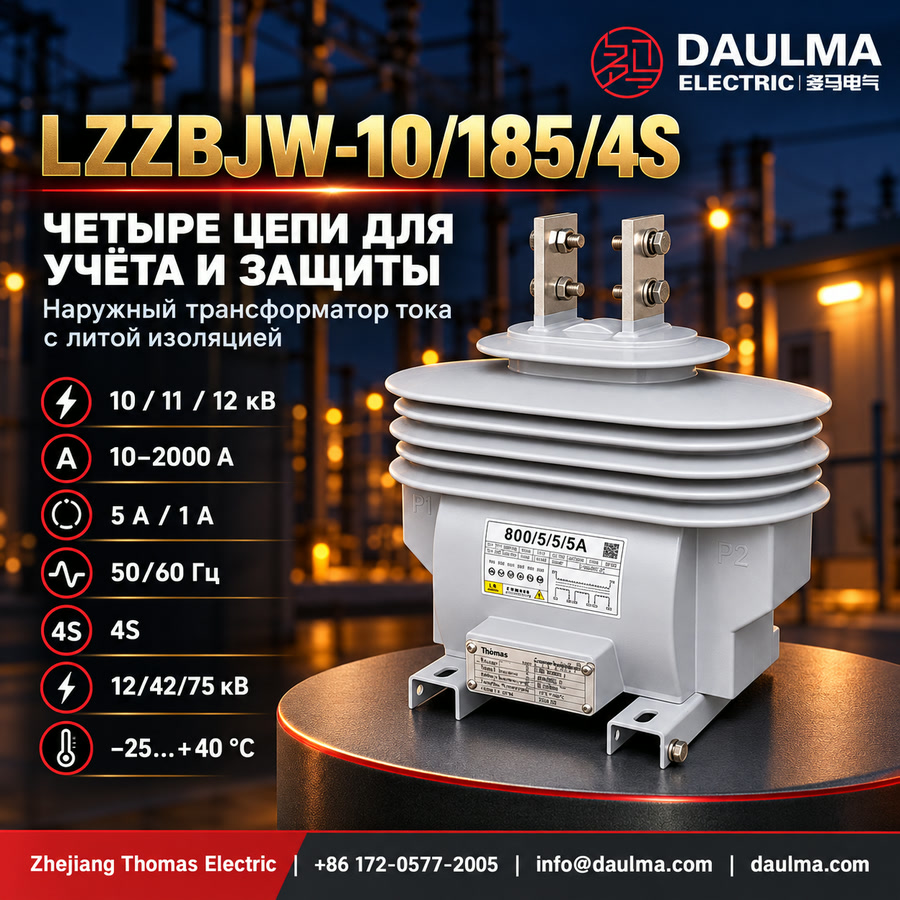

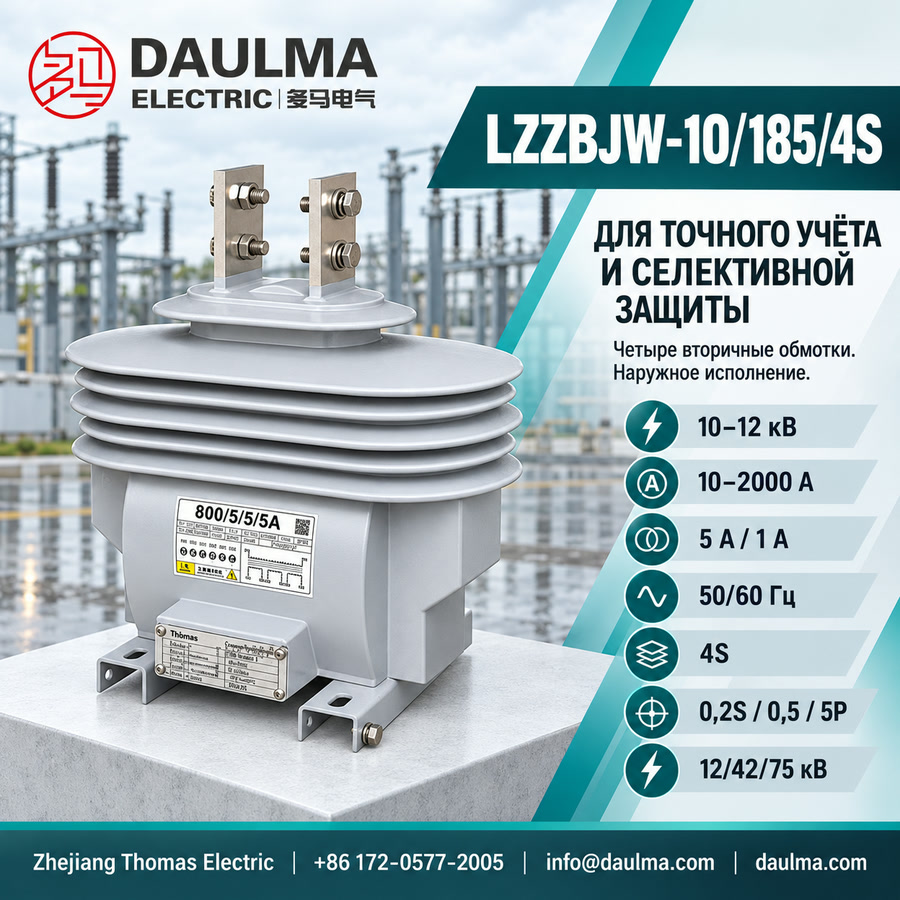

Трансформатор тока LZZBJW-10/185/4S — это наружный трансформатор тока с литой эпоксидной изоляцией, предназначенный для систем среднего напряжения классов 10 кВ, 11 кВ и 12 кВ с частотой 50 Гц или 60 Гц. Он имеет полностью герметичный погодостойкий корпус с ребрами пути утечки типа «навес» и обеспечивает стандартизированный вторичный ток 5 А или 1 А для точного преобразования тока.
Данный ТТ поддерживает функции учета (0.2S/0.5), измерения и защиты (5P10–5P30) в открытых наружных условиях, таких как подстанции, опорные конструкции и фидерные ячейки. Его конструкция соответствует требованиям координации изоляции 12/42/75 кВ и гарантирует надежную работу при дожде, повышенной влажности и загрязнении поверхности.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Напряжение системы | 10 кВ / 11 кВ / 12 кВ |
| Уровень изоляции | 12/42/75 кВ |
| Номинальная частота | 50 Гц / 60 Гц |
| Вторичный ток | 5 А или 1 А |
| Конфигурация вторичных обмоток | 4S (четыре вторичные обмотки) |
| Класс точности для учета | 0.2S, 0.5 |
| Класс точности для защиты | 5P10, 5P15, 5P20, 5P30 |
| Тип установки | Наружная |
| Материал изоляции | Литая эпоксидная смола |
| Конструкция | Ребра пути утечки типа «навес» |
| Первичный вывод | Верхнее расположение |
| Применение | Учет, защита, мониторинг |
Технические параметры
Условия эксплуатации
- Место установки: наружная система среднего напряжения
- Напряжение системы: сети классов 10 кВ, 11 кВ и 12 кВ
- Номинальная частота: 50 Гц / 60 Гц
- Номинальный вторичный ток: 5 А или 1 А
- Температура окружающей среды: от –25°C до +40°C
- Условия установки: должны быть проанализированы по уровню загрязнения, воздействию дождя, влажности, высоте над уровнем моря, ветровой нагрузке и механическим напряжениям на выводах.
- Особые условия окружающей среды: для прибрежных районов, условий повышенной влажности, сильного загрязнения или большой высоты над уровнем моря путь утечки и координация изоляции должны быть подтверждены техническим соглашением.
Технические параметры
Трансформатор тока LZZBJW-10/185/4S — наружный трансформатор с литой эпоксидной изоляцией для сетей классов 10–12 кВ. Работает в диапазоне температур окружающей среды от –25°C до +40°C и подходит как для стандартных, так и для сложных наружных условий, включая повышенную влажность, загрязнение и большие высоты (при спецификации). Соответствует стандартам GB 20840.1-2010 и GB 20840.2-2014. Поддерживает первичные токи от 10 А до 2000 А с различными комбинациями классов точности и номинальных мощностей.
| Номинальный первичный ток (А) |
Комбинации классов точности |
Номинальная мощность (В·А) |
Термический ток короткого замыкания (кА/1с) |
Динамический ток (кА) |
|---|---|---|---|---|
| 10–40 | 0.2S / 0.5 / 5P10 0.2S / 0.5 / 5P15 0.2S / 0.5 / 5P20 0.2S / 0.5 / 5P30 0.2S / 0.5 / 5P10 / 5P10 0.2S / 0.5 / 5P15 / 5P15 0.2S / 0.5 / 5P20 / 5P20 0.2S / 0.5 / 5P30 / 5P30 |
20 / 20 / 100 20 / 20 / 60 20 / 20 / 40 20 / 20 / 25 20 / 20 / 40 / 40 20 / 20 / 30 / 30 20 / 20 / 20 / 20 20 / 20 / 10 / 10 |
150 × I1n (А) | 375 × I1n (А) |
| 50–100 | 200 × I1n (А) | 500 × I1n (А) | ||
| 150–250 | 32 | 80 | ||
| 300–400 | 50 | 125 | ||
| 500–600 | 63 | 160 |
| Номинальный первичный ток (А) |
Комбинации классов точности |
Номинальная мощность (В·А) |
Термический ток короткого замыкания (кА/1с) |
Динамический ток (кА) |
|---|---|---|---|---|
| 750–800 | 0.2S / 0.5 / 5P10 0.2S / 0.5 / 5P15 0.2S / 0.5 / 5P20 0.2S / 0.5 / 5P30 0.2S / 0.5 / 5P10 / 5P10 0.2S / 0.5 / 5P15 / 5P15 0.2S / 0.5 / 5P20 / 5P20 0.2S / 0.5 / 5P30 / 5P30 |
30 / 30 / 120 30 / 30 / 80 30 / 30 / 50 30 / 30 / 30 30 / 30 / 50 / 50 30 / 30 / 30 / 30 30 / 30 / 25 / 25 30 / 30 / 15 / 15 |
80 | 200 |
| 1000–2000 | 100 | 250 |
Примечание:
Если требуемые параметры выходят за пределы указанных в таблицах, окончательные значения согласовываются между изготовителем и покупателем.
Установка и подключение

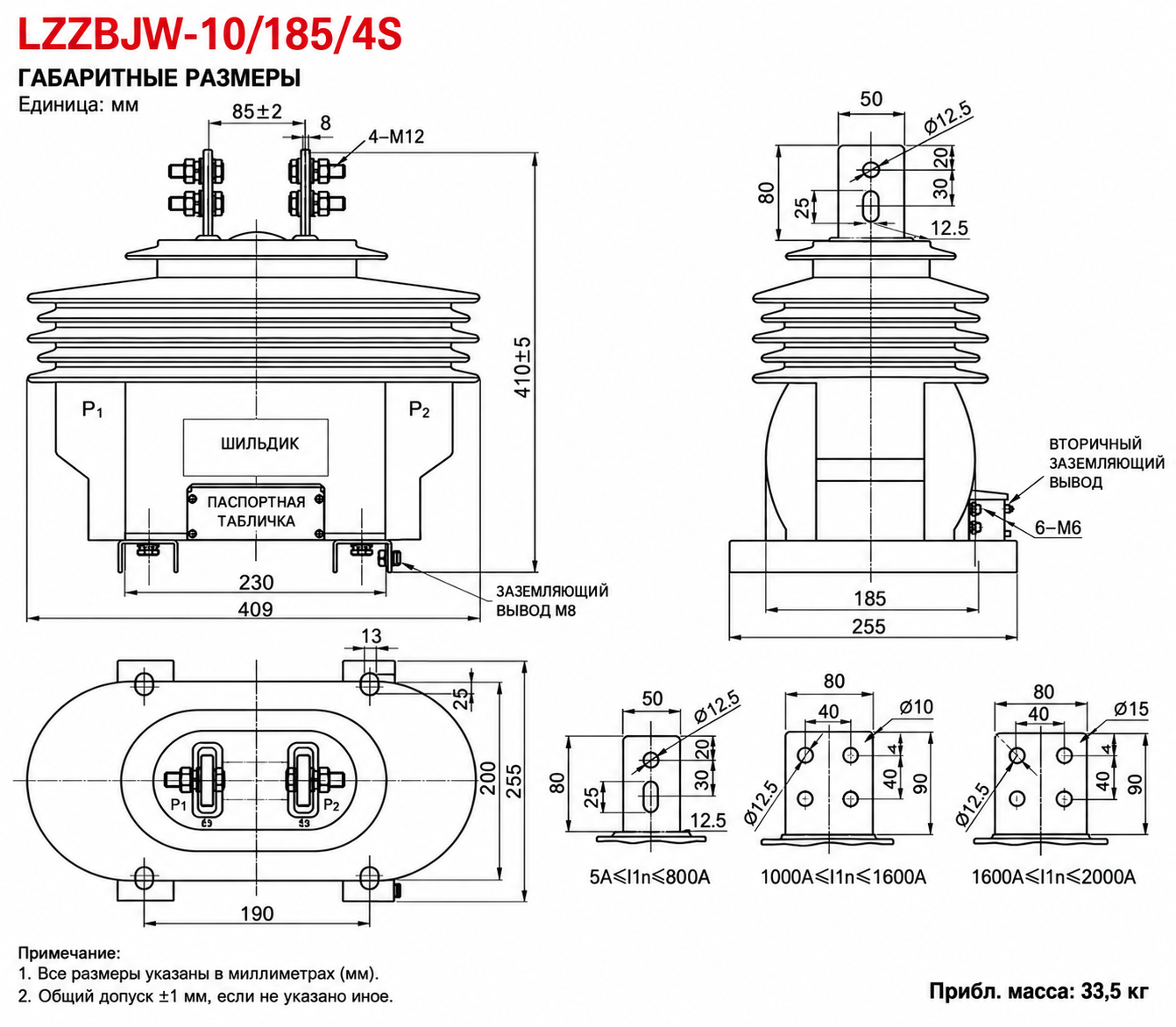

Схема установки
Трансформатор тока LZZBJW-10/185/4S устанавливается наружно на опорную конструкцию с использованием отверстий в основании в соответствии с утвержденным габаритным чертежом. Первичный проводник проходит через центр трансформатора и подключается к верхним выводам; компоновка зависит от диапазона номинального первичного тока (5 А < I1n < 800 А, 1000 А < I1n < 1600 А или 1600 А < I1n < 2000 А). Клеммная коробка вторичной цепи расположена в основании и должна быть герметизирована после подключения проводов для предотвращения проникновения влаги.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте для наружной установки в сетях 10 кВ, 11 кВ или 12 кВ при подтвержденном уровне изоляции 12/42/75 кВ.
- Убедитесь, что конфигурация 4S соответствует вашим задачам: учет, измерение, релейная защита и резервная защита.
- Проверьте достаточность пути утечки и изоляции с ребрами типа «навес» для условий загрязнения и влажности на месте эксплуатации.
- Подтвердите совместимость монтажного основания, направление первичных выводов и требуемый фазный промежуток для наружной установки.
- Уточните степень герметизации клеммной коробки вторичной цепи, точку заземления и направление выхода кабеля в соответствии с условиями окружающей среды на объекте.
Часто задаваемые вопросы
Вопрос 1: Для чего предназначен трансформатор тока LZZBJW-10/185/4S?
LZZBJW-10/185/4S — это наружный трансформатор тока с литой эпоксидной изоляцией, предназначенный для учета и защиты в сетях 10 кВ, 11 кВ и 12 кВ. Имеет изоляцию с ребрами пути утечки и четырехобмоточную (4S) конфигурацию вторичной цепи.
Вопрос 2: Чем отличается этот наружный ТТ от моделей для внутренней установки, например LZZBJ9?
В отличие от ТТ серии LZZBJ9, предназначенных для установки в шкафах, серия LZZBJW разработана для суровых наружных условий — она устойчива к дождю, влажности, загрязнению поверхности, обеспечивает необходимый путь утечки, снижает электрические напряжения на выводах и защищает клеммную коробку вторичной цепи.
Вопрос 3: В каких сетях может применяться LZZBJW-10/185/4S?
Он поддерживает сети 10 кВ, 11 кВ и 12 кВ при условии соблюдения уровня изоляции 12/42/75 кВ и других требований проекта.
Вопрос 4: Что означает обозначение «4S» в модели этого ТТ?
«4S» указывает на наличие четырех независимых вторичных обмоток, которые могут быть назначены для учета, измерения, релейной защиты и резервной защиты в зависимости от проектного решения.
Вопрос 5: Что необходимо проверить перед наружной установкой этого ТТ?
Необходимо проверить выравнивание монтажного основания, ориентацию первичных выводов, механическое напряжение проводника, фазный промежуток, путь утечки, герметизацию клеммной коробки вторичной цепи, заземление и направление выхода кабеля.
Вопрос 6: Почему опасно оставлять вторичную цепь разомкнутой?
Разомкнутая вторичная цепь на включенном ТТ может генерировать опасно высокое напряжение. Всегда замыкайте вторичную цепь накоротко перед отключением подключенных устройств.
Вопрос 7: Какие данные необходимы при заказе этого трансформатора тока?
Укажите модель, класс напряжения, коэффициент трансформации, вторичный ток, назначение обмоток 4S, классы точности, номинальные мощности, уровень изоляции, условия наружной эксплуатации, схему выводов и требуемые сертификаты испытаний.
Часто задаваемые вопросы
Q1: Можно ли использовать этот трансформатор тока в сетях 11 кВ?
Да, модель подходит для систем 10, 11 и 12 кВ. Работает при температурах от –25°C до +40°C. Уточните класс точности у производителя для вашего проекта.
Q2: Как учитывать агрессивную среду при установке на побережье?
Для прибрежных зон и сильного загрязнения требуется усиленная изоляция. Путь утечки и координация изоляции подтверждаются техническим соглашением. Свяжитесь с нами для расчета.
Q3: Какие стандарты соответствуют данные трансформаторы тока наружной установки?
Оборудование соответствует стандартам GB 20840.1-2010 и GB 20840.2-2014. Номинальный вторичный ток составляет 5 А или 1 А. Запросите сертификат соответствия в отделе продаж.
Q4: Какой максимальный первичный ток доступен для данной модели?
Трансформатор поддерживает первичные токи от 10 А до 2000 А. Конкретные комбинации классов точности и мощностей подбираются индивидуально. Уточните наличие нужного коэффициента трансформации.
Q5: Можно ли заказать трансформатор с нестандартными параметрами изоляции?
Да, для условий повышенной влажности или большой высоты над уровнем моря параметры изоляции меняются. Детали согласовываются в индивидуальном техническом задании. Запросите опросный лист.
Q6: Где применяются литые трансформаторы тока серии LZZBJW?
Это наружные трансформаторы среднего напряжения с эпоксидной изоляцией для распределительных подстанций 10–12 кВ. Подходят для стандартных и сложных климатических условий.
Q7: Поддерживает ли оборудование работу в сетях с частотой 60 Гц?
Да, номинальная частота составляет 50 Гц или 60 Гц. Убедитесь, что в заказе указана требуемая частота сети. Подтвердите спецификацию перед производством.
