نظرة عامة
محولا التيار LZZBW-15 وLZZBW-24 هما محولا تيار خارجيان مصبوبان من راتنج الإيبوكسي، مصممان لأنظمة التيار المتردد متوسطة الجهد بجهد 15 كيلوفولت و17.5 كيلوفولت و24 كيلوفولت، ويعملان بتردد 50 هرتز أو 60 هرتز. يتميّز هذان المحولان الجافان من النوع العمودي بهيكل عازل مغلق بالكامل مصنوع من راتنج إيبوكسي مخصص للاستخدام الخارجي، مما يوفّر حماية قوية ضد الرطوبة والإشعاع فوق البنفسجي والتلوث في البيئات المعرضة.
يدعمان تيارات ثانوية قياسية تبلغ 1 أمبير أو 5 أمبير مع تركيبات دقة مثل 0.2/10P10 و0.5/10P15 و0.2S/5P10، مما يمكّن استخدامهما في تطبيقات القياس التجاري، وقياس التيار، والحماية بالمرحلات. يتوافق التصميم مع معيار IEC 61869 الخاص بمحولات الأجهزة، وهو مناسب لشبكات توزيع الكهرباء، والمنشآت الصناعية الخارجية، ونقاط الربط لأنظمة الطاقة المتجددة.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المقنّنة |
|---|---|
| فئة الجهد المقنّن | 15 كيلوفولت / 17.5 كيلوفولت (LZZBW-15)، 24 كيلوفولت (LZZBW-24) |
| مستوى العزل المقنّن | 17.5/38/75 كيلوفولت أو 17.5/55/105 كيلوفولت (LZZBW-15)؛ 24/65/125 كيلوفولت (LZZBW-24) |
| التردد المقنّن | 50 هرتز أو 60 هرتز |
| التيار الثانوي المقنّن | 1 أمبير أو 5 أمبير |
| وسط العزل | راتنج إيبوكسي مخصص للاستخدام الخارجي |
| نوع التركيب | خارجي |
| الهيكل | نوع عمودي، مغلق بالكامل |
| فئات الدقة النموذجية | 0.2، 0.2S، 0.5 (للقياس)؛ 5P، 10P (للحماية) |
| التطبيق | القياس، القياس الكهربائي، الحماية بالمرحلات |
| تحمل الحرارة القصيرة المدة | وفقاً لمعيار IEC 61869 (حسب المشروع) |
| الأطراف الثانوية | صندوق أطراف أمامي مع منفذ لكابلات الخروج |
| التثبيت | لوحة سفلية بأربع فتحات وبراغي تأريض |

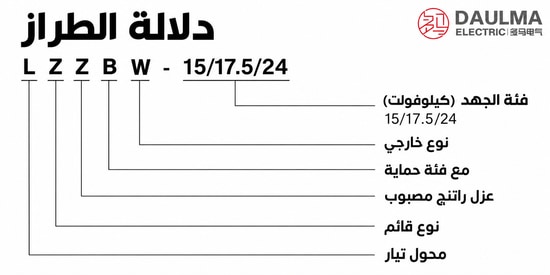

ترميز الموديل
- L: محول تيار.
- Z: هيكل من النوع العمودي.
- Z: عزل مصبوب من راتنج الإيبوكسي.
- B: يحتوي على لفّة حماية (مزيج قياس وحماية).
- W: نوع خارجي.
- 15: مصنّف لأنظمة فئة 15 كيلوفولت / 17.5 كيلوفولت.
- 24: مصنّف لأنظمة فئة 24 كيلوفولت.
البناء

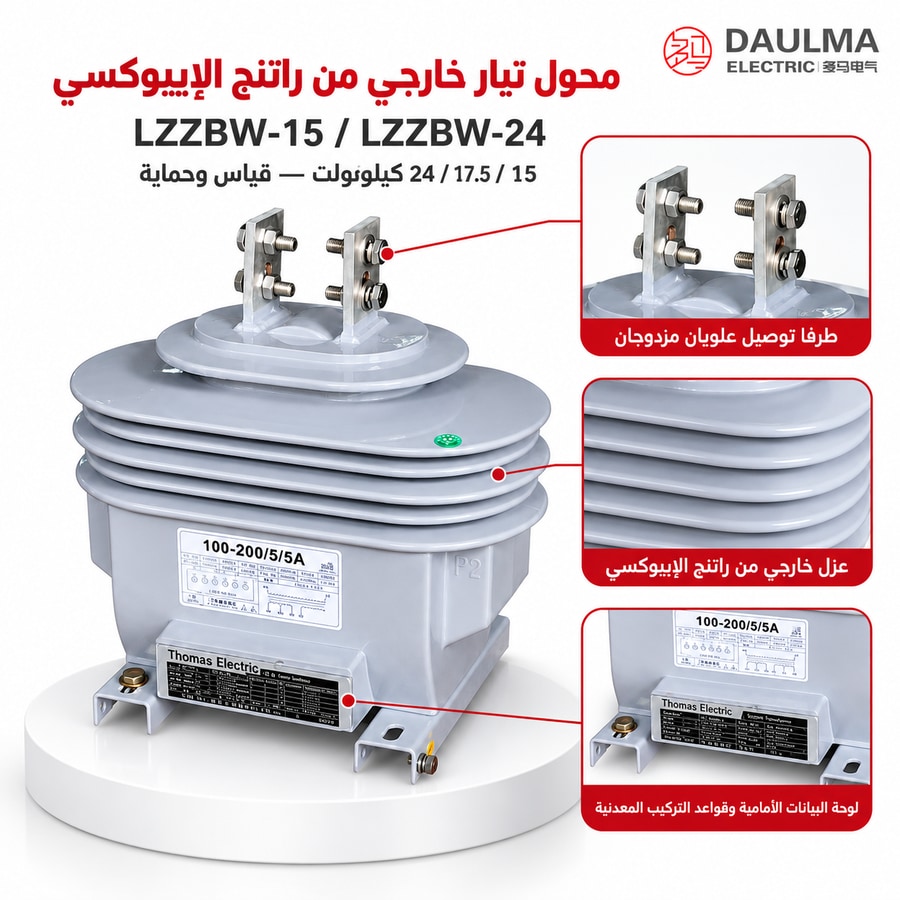

يتم تصنيع محولي LZZBW-15 وLZZBW-24 باستخدام راتنج إيبوكسي مخصص للاستخدام الخارجي ومصبوب تحت الفراغ، ليشكّلا هيكل عزل مونوليتيكي مغلق بالكامل لا يتطلب ملءً بالزيت أو الغاز. ويضمن هذا التصميم الجاف ثباتاً عازلياً طويل الأمد وقوة ميكانيكية تحت ظروف الإجهاد البيئي الخارجي، بما في ذلك المطر والغبار والتعرض للشمس. يتم دمج الموصل الأولي داخل الهيكل المصقول، بينما تكون اللفات الثانوية مدمجة داخل مصفوفة الراتنج لتوفير أفضل حماية.
يوفر صندوق الأطراف المثبت في الأمام منفذ أسلاك مختوم لكابلات الدائرة الثانوية، مما يعزز السلامة ومقاومة الرطوبة أثناء التوصيلات الميدانية. ويتضمن القاعدة أربع فتحات للتثبيت وبراغي تأريض مخصصة، مما يسمح بالتثبيت الآمن على الأعمدة أو المنصات أو هياكل المحطات الفرعية. جميع الأسطح الخارجية معالجة بمواد مقاومة للأشعة فوق البنفسجية لمنع التدهور، مما يضمن أداءً موثوقاً على مدى عقود من الخدمة الخارجية.
المعطيات التقنية
ظروف التشغيل
- مكان التركيب: خارجي
- أقصى درجة حرارة محيطة: +40°م كمرجع
- أدنى درجة حرارة محيطة: -25°م كمرجع
- متوسط درجة الحرارة اليومي: ≤ +30°م كمرجع
- الارتفاع: ≤ 1000 متر ضمن ظروف التشغيل القياسية؛ ارتفاعات أعلى باتفاق
- الحالة الجوية: لا توجد تلوث شديد أو غازات مسببة للتآكل أو جو قابل للانفجار يتجاوز حدود التصميم
- التعرض الخارجي: مناسب لتطبيقات العزل الخارجي المقاومة للأشعة فوق البنفسجية والرطوبة والتتبع الكهربائي
المعايير الفنية
محولا LZZBW-15 وLZZBW-24 هما محولا تيار خارجيان مصبوبان من راتنج الإيبوكسي، مصممان لفئتي جهد 15 كيلوفولت/17.5 كيلوفولت و24 كيلوفولت على التوالي. يتميّزان ببناء عمودي مغلق بالكامل مع غلاف من راتنج الإيبوكسي المقاوم للأشعة فوق البنفسجية والتتبع الكهربائي، ويعملان ضمن نطاق درجات حرارة محيطة من -25°م إلى +40°م وعلى ارتفاع يصل إلى 1000 متر. وهما متوافقان مع معايير IEC 61869-1/-2 وGB/T 20840.1/.2، ويدعمان تيارات أولية من 5 أمبير–600 أمبير (LZZBW-15) و10 أمبير–2000 أمبير (LZZBW-24)، مع مخرجات ثانوية تبلغ 1 أمبير أو 5 أمبير.
| التيار الأولي المقنّن (أمبير) |
تركيبات فئات الدقة |
القدرة الخارجة المقنّنة (فولت أمبير) |
التيار الحراري القصير المدة المقنّن (كيلو أمبير/1 ثانية) |
التيار الديناميكي المقنّن (كيلو أمبير) |
|---|---|---|---|---|
| 10–40 |
0.2S/0.5/5P10 0.2S/0.5/5P15 0.2S/0.5/5P20 0.2S/0.5/5P30 0.2S/0.5/5P10/5P10 0.2S/0.5/5P15/5P15 0.2S/0.5/5P20/5P20 0.2S/0.5/5P30/5P30 |
20/20/100 20/20/60 20/20/40 20/20/25 20/20/40/40 20/20/30/30 20/20/20/20 20/20/10/10 |
150 × I1n (أمبير) | 375 × I1n (أمبير) |
| 50–100 | 200 × I1n (أمبير) | 500 × I1n (أمبير) | ||
| 150–250 | 32 | 80 | ||
| 300–400 | 50 | 125 | ||
| 500–600 | 63 | 160 |
| التيار الأولي المقنّن (أمبير) |
تركيبات فئات الدقة |
القدرة الخارجة المقنّنة (فولت أمبير) |
التيار الحراري القصير المدة المقنّن (كيلو أمبير/1 ثانية) |
التيار الديناميكي المقنّن (كيلو أمبير) |
|---|---|---|---|---|
| 750–800 |
0.2S/0.5/5P10 0.2S/0.5/5P15 0.2S/0.5/5P20 0.2S/0.5/5P30 0.2S/0.5/5P10/5P10 0.2S/0.5/5P15/5P15 0.2S/0.5/5P20/5P20 0.2S/0.5/5P30/5P30 |
30/30/120 30/30/80 30/30/50 30/30/30 30/30/50/50 30/30/30/30 30/30/25/25 30/30/15/15 |
80 | 200 |
| 1000–2000 | 100 | 250 |
إذا تجاوزت بيانات المستخدم النطاقات المذكورة أعلاه، فقد تخضع لاتفاق بين المصنّع والمشتري.
التركيب والتوصيلات

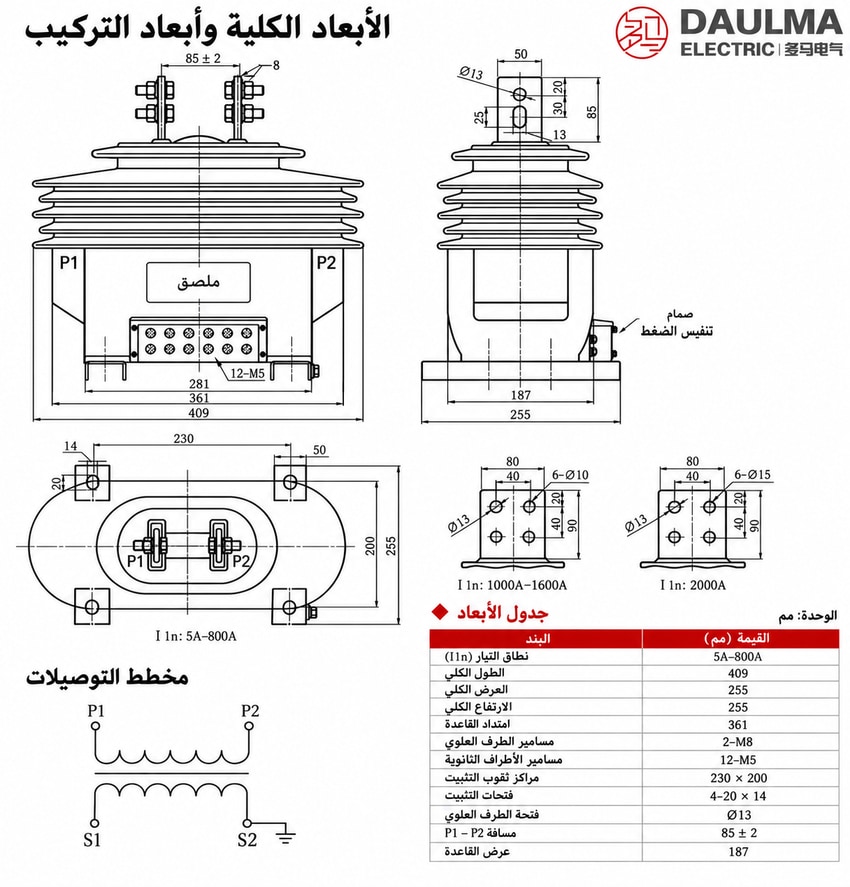

الأبعاد الكلية ومخطط التوصيلات
تم تصميم محولي التيار الخارجيين LZZBW-15 وLZZBW-24 المصبوبين من راتنج الإيبوكسي للتثبيت على الأعمدة أو الهياكل في تطبيقات الجهد العالي. يجب أن يتم التركيب من قبل أفراد مؤهلين وفقاً للأكواد الكهربائية المحلية وإرشادات المصنّع. تأكد من المحاذاة الصحيحة، والتثبيت الآمن، وتوجيه الموصل الأولي عبر نافذة المحول كما هو موضح في المخطط.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر LZZBW-15 لأنظمة 15 كيلوفولت/17.5 كيلوفولت أو LZZBW-24 لتطبيقات الجهد المتوسط الخارجي بجهد 24 كيلوفولت.
- اختر بين تيار ثانوي 5 أمبير (قياسي) أو 1 أمبير بناءً على توافق جهاز القياس ومتطلبات الحمل الكبلي.
- حدّد فئات الدقة: استخدم 0.2S أو 0.2 أو 0.5S أو 0.5 للقياس؛ واختر 5P10 أو 5P20 أو 10P10 أو 10P15 لوظائف الحماية.
- تأكد من قيمة الحمل المقنّنة واحتياجات الحماية في النظام لضمان الأداء السليم تحت ظروف الحمل والأعطال.
- تحقق من متطلبات البيئة الخارجية بما في ذلك مستوى التلوث، المسافة الزاحفة، وتكوين التثبيت.
الأسئلة الشائعة
Q1: هل يمكن تركيب محولات التيار LZZBW-24 في البيئات الخارجية القاسية؟
نعم، مصممة للتركيب الخارجي. الغلاف مصنوع من راتنج الإيبوكسي المقاوم للأشعة فوق البنفسجية والتتبع الكهربائي. يرجى تحديد ظروف التلوث البيئي للتأكيد من المصنع.
Q2: ما هو أقصى ارتفاع مسموح لتركيب هذه المحولات؟
الارتفاع القياسي هو 1000 متر كحد أقصى. للتركيبات على ارتفاعات أعلى، يجب إجراء تعديلات العزل وفقاً لاتفاق خاص. تواصل معنا لتأكيد المتطلبات.
Q3: ما هي نطاقات التيار الأولي المتوفرة لنموذج 15 كيلوفولت؟
يتوفر نموذج LZZBW-15 بتيارات أولية تتراوح بين 5 و600 أمبير. التيار الثانوي يكون إما 1 أو 5 أمبير. حدد النسبة المطلوبة في طلب الشراء.
Q4: ما هي المعايير الدولية التي تتوافق معها هذه المحولات؟
تتوافق المحولات مع معايير IEC 61869-1/-2 وGB/T 20840.1/.2. يتم إصدار شهادات المطابقة القياسية من المصنع. اطلب وثائق الاختبار عند الطلب.
Q5: هل يمكن تخصيص فئات الدقة لتطبيقات القياس الفاتوري؟
نعم، تتوفر تركيبات فئات دقة متعددة حسب الطلب. يجب تحديد فئة الدقة والقدرة الخارجة المقننة بالفولت أمبير مسبقاً. خاضع لتأكيد المصنع.
Q6: ما هي التطبيقات الرئيسية لمحوّلات تيار الإيبوكسي الخارجية هذه؟
تُستخدم بشكل أساسي في لوحات التوزيع الخارجية ومحطات التحويل بجهد 15 إلى 24 كيلوفولت. توفر عزلًا موثوقًا للقياس والحماية.
