Přehled

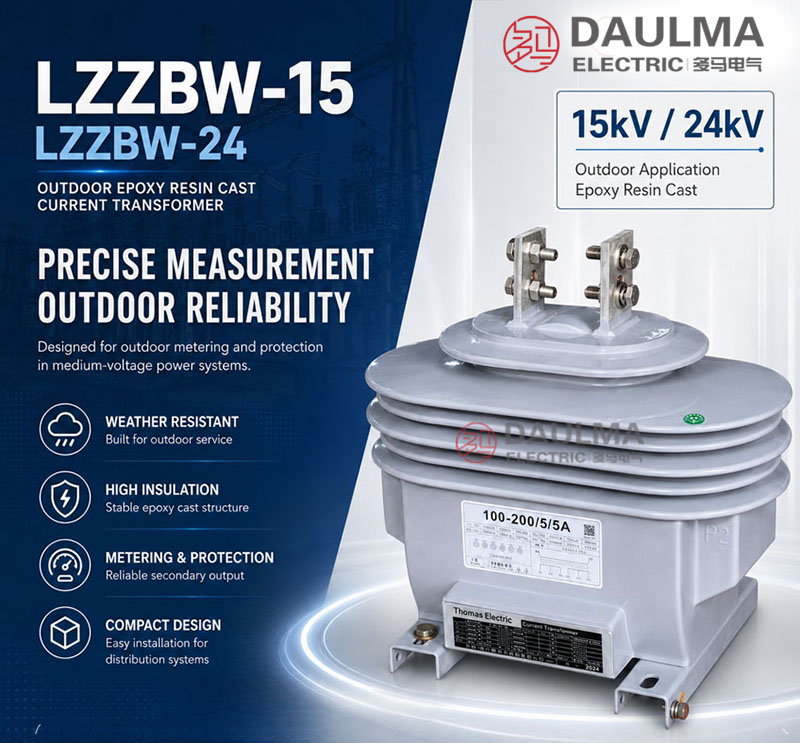

Transformátory LZZBW-15 a LZZBW-24 jsou venkovní proudové transformátory zalité epoxidovou pryskyřicí určené pro středněnapěťové střídavé soustavy 15 kV, 17,5 kV a 24 kV o kmitočtu 50 Hz nebo 60 Hz. Tyto suché proudové transformátory sloupkového typu mají plně uzavřené izolační těleso z venkovní epoxidové pryskyřice, které poskytuje robustní ochranu proti vlhkosti, UV záření a znečištění v nekrytém prostředí.
Podporují standardní sekundární proudy 1 A nebo 5 A s kombinacemi tříd přesnosti, jako jsou 0,2/10P10, 0,5/10P15 a 0,2S/5P10, což umožňuje jejich použití pro účtování, měření proudu a ochranné reléové aplikace. Konstrukce splňuje normy IEC 61869 pro měřicí transformátory a je vhodná pro distribuční sítě distribučních společností, průmyslové venkovní instalace a přípojné body obnovitelných zdrojů energie.
Klíčové jmenovité hodnoty
| Parametr | Jmenovitá hodnota |
|---|---|
| Třída jmenovitého napětí | 15 kV / 17,5 kV (LZZBW-15), 24 kV (LZZBW-24) |
| Jmenovitá izolační úroveň | 17,5/38/75 kV nebo 17,5/55/105 kV (LZZBW-15); 24/65/125 kV (LZZBW-24) |
| Jmenovitý kmitočet | 50 Hz nebo 60 Hz |
| Jmenovitý sekundární proud | 1 A nebo 5 A |
| Izolační prostředek | Epoxidová pryskyřice pro venkovní použití |
| Typ instalace | Venkovní |
| Konstrukce | Sloupkového typu, plně uzavřená |
| Běžné třídy přesnosti | 0,2, 0,2S, 0,5 (měření); 5P, 10P (ochrana) |
| Aplikace | Měření, účtování, ochranné reléování |
| Krátkodobá tepelná odolnost | Dle IEC 61869 (specifické pro projekt) |
| Sekundární svorky | Přední svorkovnice s vývodem kabelu |
| Upevnění | Spodní deska se čtyřmi otvory a svorkami pro uzemnění |
Označení modelu
- L: Proudový transformátor.
- Z: Sloupková konstrukce.
- Z: Izolace zalitá epoxidovou pryskyřicí.
- B: Obsahuje vinutí pro ochranu (kombinace měřicího a ochranného vinutí).
- W: Venkovní provedení.
- 15: Jmenovité pro systémy třídy 15 kV / 17,5 kV.
- 24: Jmenovité pro systémy třídy 24 kV.
Konstrukce
Transformátory LZZBW-15 a LZZBW-24 jsou vyrobeny vakuovým litím z epoxidové pryskyřice určené pro venkovní použití, která tvoří monolitické, plně uzavřené izolační těleso bez nutnosti plnění olejem nebo plynem. Tato suchá konstrukce zajišťuje dlouhodobou dielektrickou stabilitu a mechanickou pevnost při venkovním provozu vystaveném dešti, prachu a slunečnímu záření. Primární vodič je integrován do lité struktury, zatímco sekundární vinutí jsou zabudována do epoxidové matrice pro optimální ochranu.
Přední svorkovnice poskytuje utěsněný vývod pro sekundární kabely, což zvyšuje bezpečnost a odolnost proti vlhkosti při terénních připojeních. Základna obsahuje čtyři montážní otvory a speciální svorky pro uzemnění, což umožňuje bezpečné upevnění na stožáry, podesty nebo rozvodná zařízení. Všechny vnější povrchy jsou stabilizovány proti UV záření, aby nedocházelo k degradaci a zajišťovala se spolehlivá funkce po desítky let venkovního provozu.
Technické parametry
Provozní podmínky
- Místo instalace: Venkovní
- Maximální okolní teplota: +40 °C referenční
- Minimální okolní teplota: -25 °C referenční
- Denní průměrná teplota: ≤ +30 °C referenční
- Nadmorská výška: ≤ 1000 m za standardních provozních podmínek; vyšší nadmořská výška dle dohody
- Atmosférické podmínky: Žádné silné znečištění, korozivní plyny ani výbušné prostředí nad rámec návrhových limitů
- Venkovní expozice: Vhodné pro aplikace s izolací odolnou proti UV záření, vlhkosti a povrchovému průrazu
Technické parametry
Transformátory LZZBW-15 a LZZBW-24 jsou venkovní proudové transformátory zalité epoxidovou pryskyřicí určené pro třídy napětí 15 kV/17,5 kV a 24 kV. Mají plně uzavřenou sloupkovou konstrukci s epoxidovým krytem odolným proti UV záření a povrchovému průrazu, provozní teplotní rozsah od -25 °C do +40 °C a nadmořskou výšku do 1000 m. Splňují normy IEC 61869-1/-2 a GB/T 20840.1/.2, podporují primární proudy 5 A–600 A (LZZBW-15) a 10 A–2000 A (LZZBW-24) se sekundárními výstupy 1 A nebo 5 A.
| Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý výkon (VA) |
Jmenovitý krátkodobý tepelný proud (kA/1s) |
Jmenovitý dynamický proud (kA) |
|---|---|---|---|---|
| 10–40 |
0,2S/0,5/5P10 0,2S/0,5/5P15 0,2S/0,5/5P20 0,2S/0,5/5P30 0,2S/0,5/5P10/5P10 0,2S/0,5/5P15/5P15 0,2S/0,5/5P20/5P20 0,2S/0,5/5P30/5P30 |
20/20/100 20/20/60 20/20/40 20/20/25 20/20/40/40 20/20/30/30 20/20/20/20 20/20/10/10 |
150 × I1n (A) | 375 × I1n (A) |
| 50–100 | 200 × I1n (A) | 500 × I1n (A) | ||
| 150–250 | 32 | 80 | ||
| 300–400 | 50 | 125 | ||
| 500–600 | 63 | 160 |
| Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý výkon (VA) |
Jmenovitý krátkodobý tepelný proud (kA/1s) |
Jmenovitý dynamický proud (kA) |
|---|---|---|---|---|
| 750–800 |
0,2S/0,5/5P10 0,2S/0,5/5P15 0,2S/0,5/5P20 0,2S/0,5/5P30 0,2S/0,5/5P10/5P10 0,2S/0,5/5P15/5P15 0,2S/0,5/5P20/5P20 0,2S/0,5/5P30/5P30 |
30/30/120 30/30/80 30/30/50 30/30/30 30/30/50/50 30/30/30/30 30/30/25/25 30/30/15/15 |
80 | 200 |
| 1000–2000 | 100 | 250 |
Pokud požadavky uživatele přesahují výše uvedené rozsahy, mohou být předmětem dohody mezi výrobcem a kupujícím.
Instalace a zapojení
Instalační schéma
Proudové transformátory LZZBW-15 a LZZBW-24 pro venkovní použití s epoxidovým litím jsou navrženy pro montáž na stožáry nebo konstrukce vysokonapěťových aplikací. Instalaci musí provádět kvalifikovaný personál v souladu s místními elektrotechnickými předpisy a pokyny výrobce. Zajistěte správné zarovnání, bezpečné upevnění a správné vedení primárního vodiče oknem transformátoru dle schématu.
Výběr a časté otázky
Návod pro výběr
- Zvolte LZZBW-15 pro systémy 15 kV/17,5 kV nebo LZZBW-24 pro venkovní středněnapěťové aplikace 24 kV.
- Rozhodněte se mezi sekundárním proudem 5 A (standard) nebo 1 A podle kompatibility měřicího zařízení a požadavků na zátěž kabeláže.
- Upřesněte třídy přesnosti: pro měření použijte 0,2S, 0,2, 0,5S nebo 0,5; pro ochranu vyberte 5P10, 5P20, 10P10 nebo 10P15.
- Ověřte jmenovitou zátěž a požadavky ochrany systému, aby byl zajištěn správný výkon při zátěži i poruchových stavech.
- Potvrďte požadavky na venkovní prostředí včetně stupně znečištění, průrazné dráhy a konfigurace upevnění.
Často kladené otázky
Otázka 1: Jaké je hlavní použití proudových transformátorů LZZBW-15 a LZZBW-24?
Jedná se o venkovní suché proudové transformátory zalité epoxidovou pryskyřicí určené pro středněnapěťové distribuční sítě, používané pro měření, účtování a ochranné reléování. Model LZZBW-15 slouží pro systémy 15 kV/17,5 kV, zatímco LZZBW-24 je určen pro systémy 24 kV.
Otázka 2: Čím se liší proudové transformátory řady LZZBW od tradičních olejových venkovních proudových transformátorů?
Řada LZZBW využívá pevné epoxidové lití místo transformátorového oleje, což znamená bezolejové, plně uzavřené a údržbou nenáročné provedení – ideální pro instalace, kde musí být vyloučeno úniky oleje.
Otázka 3: Můžu si vybrat sekundární výstup 1 A namísto standardních 5 A?
Ano, i když 5 A je běžný sekundární proud, je k dispozici i varianta 1 A pro aplikace vyžadující sníženou zátěž sekundární kabeláže nebo kompatibilitu s konkrétními měřidly a ochrannými relémi.
Otázka 4: Jaké třídy přesnosti jsou podporovány pro měření a ochranu?
Pro měření jsou běžné třídy 0,2S, 0,2, 0,5S a 0,5. Pro ochranu jsou k dispozici varianty jako 5P10, 5P20, 10P10 a 10P15, volené podle zátěže systému a požadavků na koordinaci ochran.
Otázka 5: Jaká opatření jsou nutná při venkovní instalaci?
Před instalací ověřte rozmístění montážních otvorů, pevnost nosné konstrukce, polaritu P1/P2, orientaci svorkovnice, utěsnění sekundárních kabelů, uzemňovací prvky, průraznou dráhu, stupeň znečištění a požadované elektrické vzdálenosti.
Otázka 6: Proč je kritické vyhnout se otevřenému obvodu na sekundární straně proudového transformátoru?
Otevřený sekundární obvod při průtoku primárního proudu může indukovat nebezpečně vysoká napětí, což hrozí poškozením izolace a ohrožením bezpečnosti obsluhy. Sekundární svorky vždy zkratujte před odpojením připojených zařízení.
Otázka 7: Jaké informace jsou potřeba při zadání objednávky?
Uveďte model (LZZBW-15 nebo LZZBW-24), třídu napětí, převodový poměr, sekundární proud (5 A nebo 1 A), třídu přesnosti, jmenovitou zátěž, podmínky venkovního provozu, výkres upevnění, schéma svorek a požadované zkušební protokoly nebo certifikáty.
Frequently Asked Questions
Q1: Lze tyto transformátory použít pro systémy 17,5 kV?
Ano, model LZZBW-15 je přímo dimenzován pro 15 kV i 17,5 kV. Zkontrolujte prosím požadované izolační hladiny s továrnou před objednáním.
Q2: Jak ovlivňuje nadmořská výška nad 1000 m provoz?
Standardní provedení je určeno pro nadmořskou výšku do 1000 m. Pro vyšší nadmořskou výšku je nutná individuální konzultace a úprava parametrů.
Q3: Jaký je maximální krátkodobý tepelný proud u modelu LZZBW-24?
Hodnota závisí na konkrétním převodovém poměru a přesnosti. Přesné hodnoty zkratových proudů vám sdělíme po upřesnění primárního proudu.
Q4: Které mezinárodní normy tyto proudové transformátory splňují?
Výrobky plně odpovídají normám IEC 61869-1/-2 a GB/T 20840. Certifikáty a protokoly o zkouškách poskytneme na vyžádání.
Q5: Lze objednat atypický primární proud nad 600 A?
Model LZZBW-24 podporuje primární proudy až do 2000 A. Pro nestandardní požadavky kontaktujte naše obchodní oddělení pro technické posouzení.
Q6: Pro jaké venkovní aplikace je epoxidová izolace vhodná?
Epoxidový kryt je odolný proti UV záření a povrchovému průrazu. Je ideální pro venkovní rozvodny bez silného znečištění.
Q7: Které třídy přesnosti jsou k dispozici pro měření?
Kombinace tříd přesnosti závisí na zvoleném výkonu a převodu. Sekundární výstup standardně nabízí 1 A nebo 5 A.
