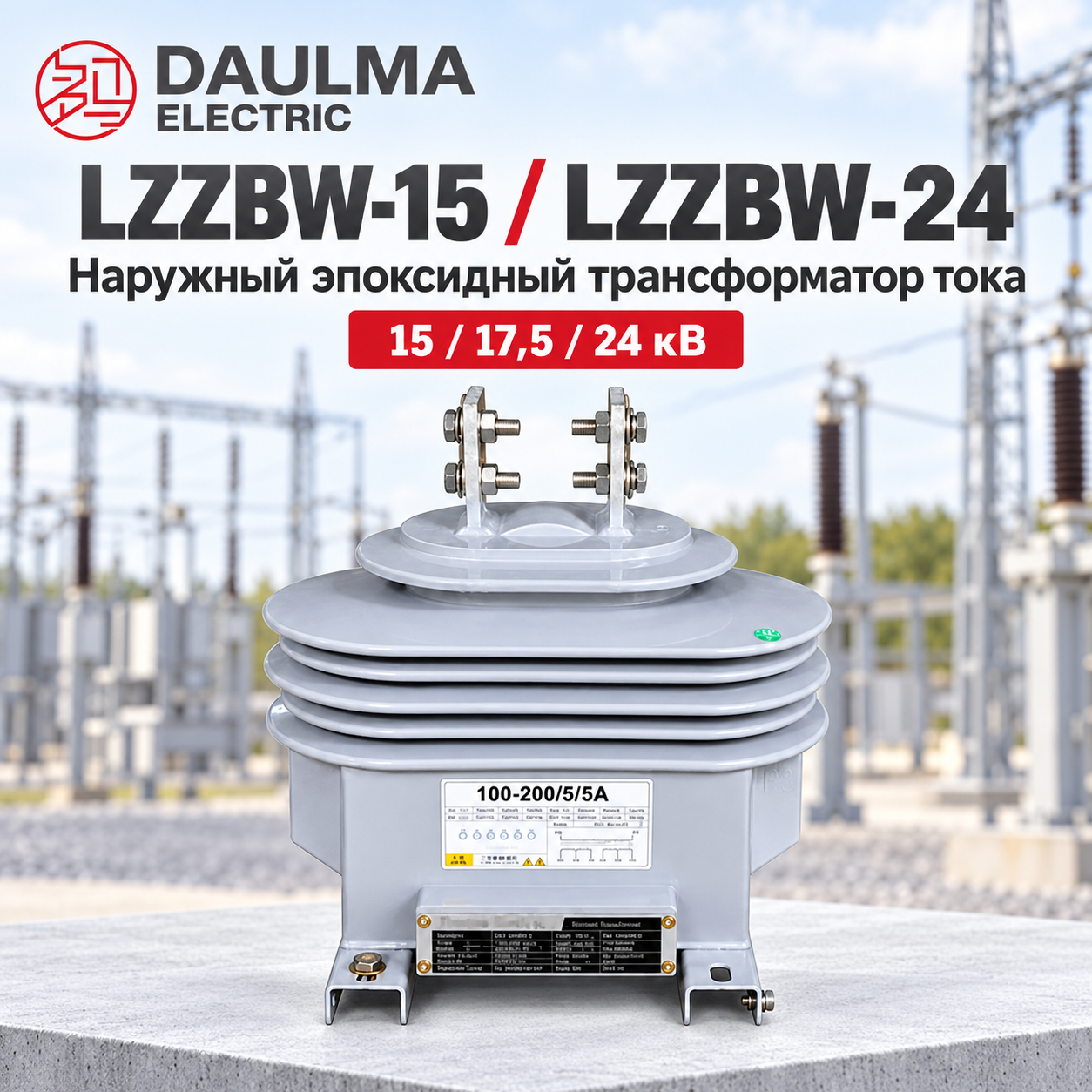

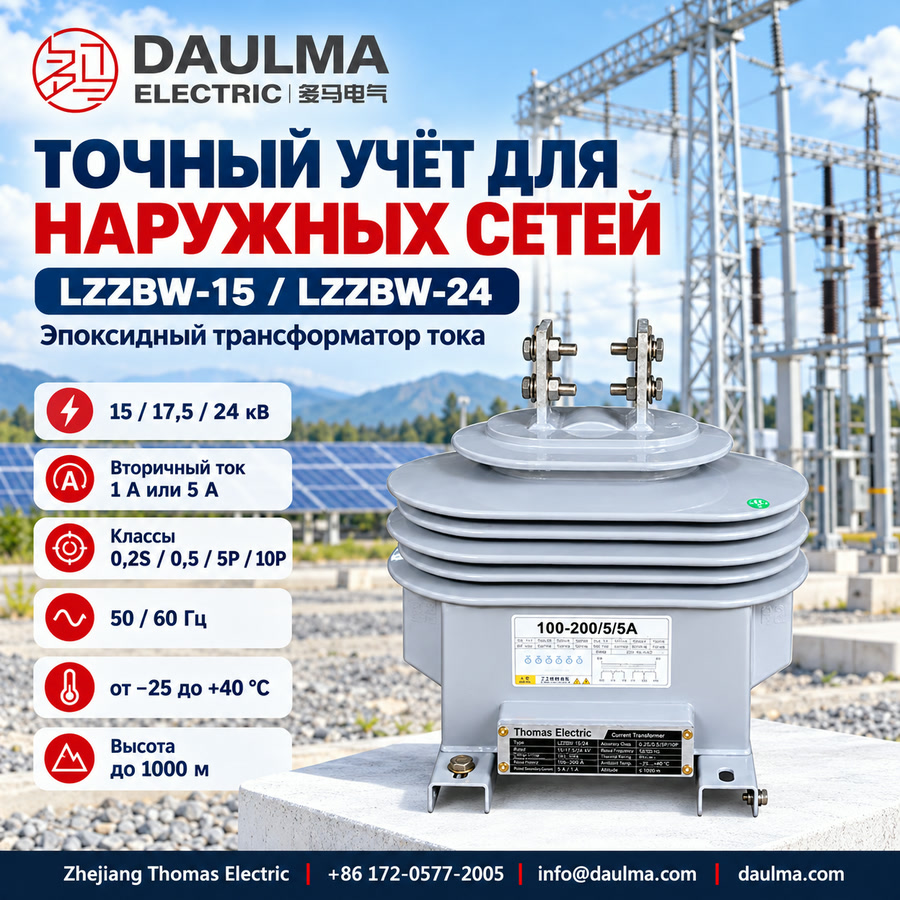

Обзор
Трансформаторы тока LZZBW-15 и LZZBW-24 — это наружные эпоксидные литые трансформаторы тока, предназначенные для средневольтных сетей переменного тока напряжением 15 кВ, 17,5 кВ и 24 кВ с частотой 50 Гц или 60 Гц. Эти сухие ТТ колонкового типа имеют полностью герметичный изоляционный корпус из эпоксидной смолы для наружной установки, обеспечивающий надёжную защиту от влаги, УФ-излучения и загрязнений в условиях открытой эксплуатации.
Они поддерживают стандартные вторичные токи 1 А или 5 А с комбинациями классов точности, такими как 0,2/10P10, 0,5/10P15 и 0,2S/5P10, что позволяет использовать их в системах коммерческого учёта, измерения тока и релейной защиты. Конструкция соответствует стандарту МЭК 61869 для измерительных трансформаторов и подходит для распределительных сетей энергоснабжающих организаций, промышленных наружных установок и точек присоединения возобновляемых источников энергии.

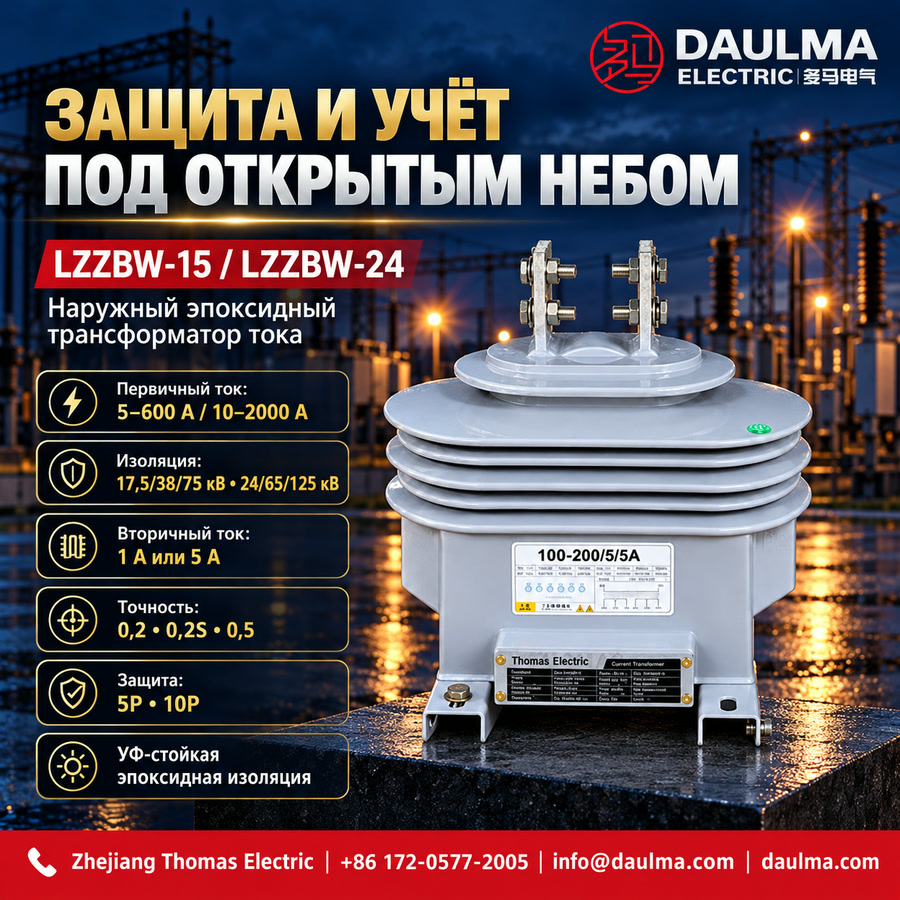

Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Номинальный класс напряжения | 15 кВ / 17,5 кВ (LZZBW-15), 24 кВ (LZZBW-24) |
| Номинальный уровень изоляции | 17,5/38/75 кВ или 17,5/55/105 кВ (LZZBW-15); 24/65/125 кВ (LZZBW-24) |
| Номинальная частота | 50 Гц или 60 Гц |
| Номинальный вторичный ток | 1 А или 5 А |
| Изоляционная среда | Эпоксидная смола для наружной установки |
| Тип установки | Наружная |
| Конструкция | Колонкового типа, полностью герметичная |
| Типовые классы точности | 0,2, 0,2S, 0,5 (для учёта); 5P, 10P (для защиты) |
| Применение | Учёт, измерение, релейная защита |
| Термическая стойкость к току короткого замыкания | В соответствии с МЭК 61869 (в зависимости от проекта) |
| Вторичные выводы | Передняя клеммная коробка с выходом кабеля |
| Монтаж | Опорная плита с четырьмя отверстиями и болтами заземления |

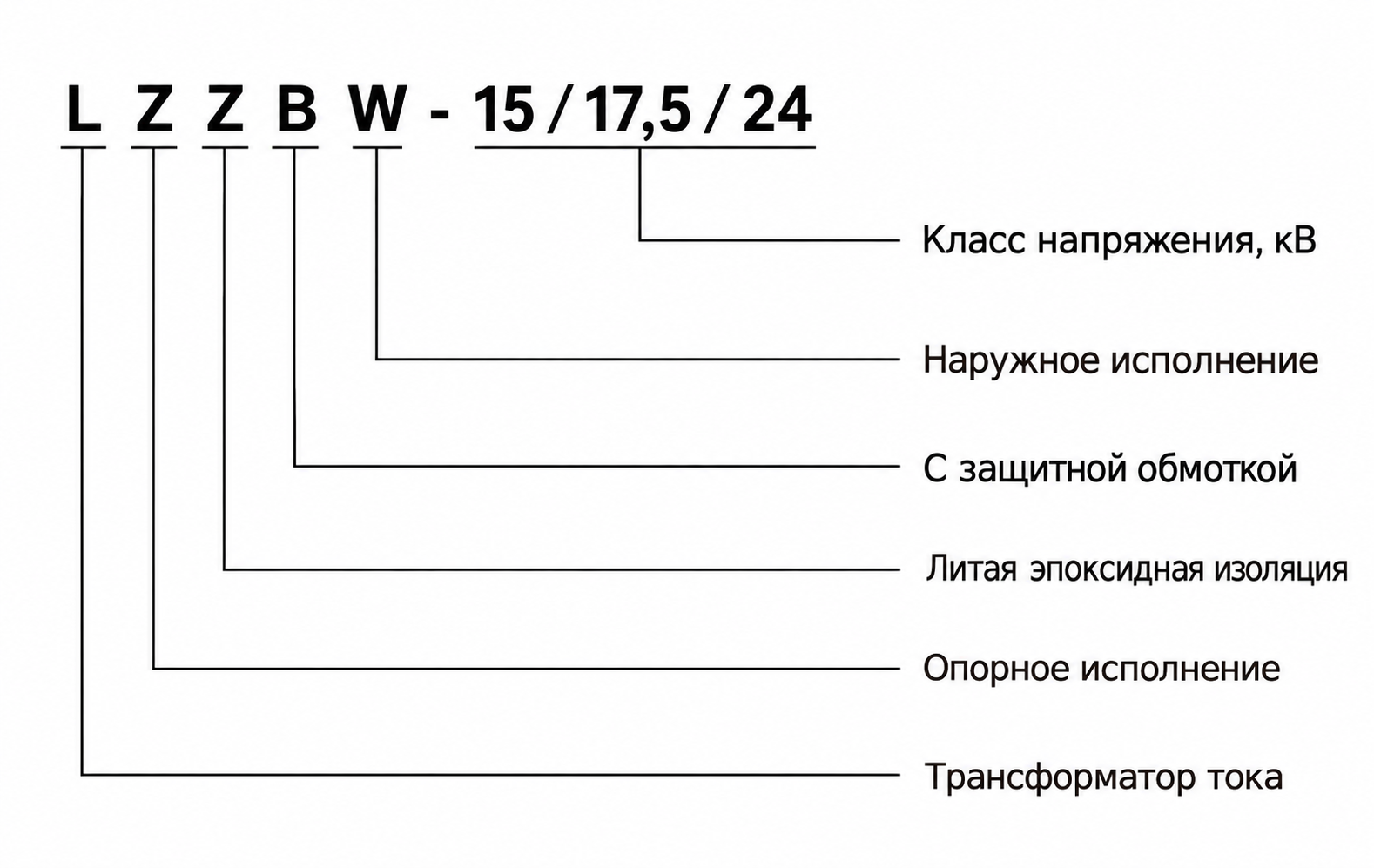

Расшифровка обозначения модели
- L: Трансформатор тока.
- Z: Конструкция колонкового типа.
- Z: Изоляция из литой эпоксидной смолы.
- B: Наличие обмотки защиты (комбинированный вариант: учёт и защита).
- W: Исполнение для наружной установки.
- 15: Предназначен для сетей класса напряжения 15 кВ / 17,5 кВ.
- 24: Предназначен для сетей класса напряжения 24 кВ.

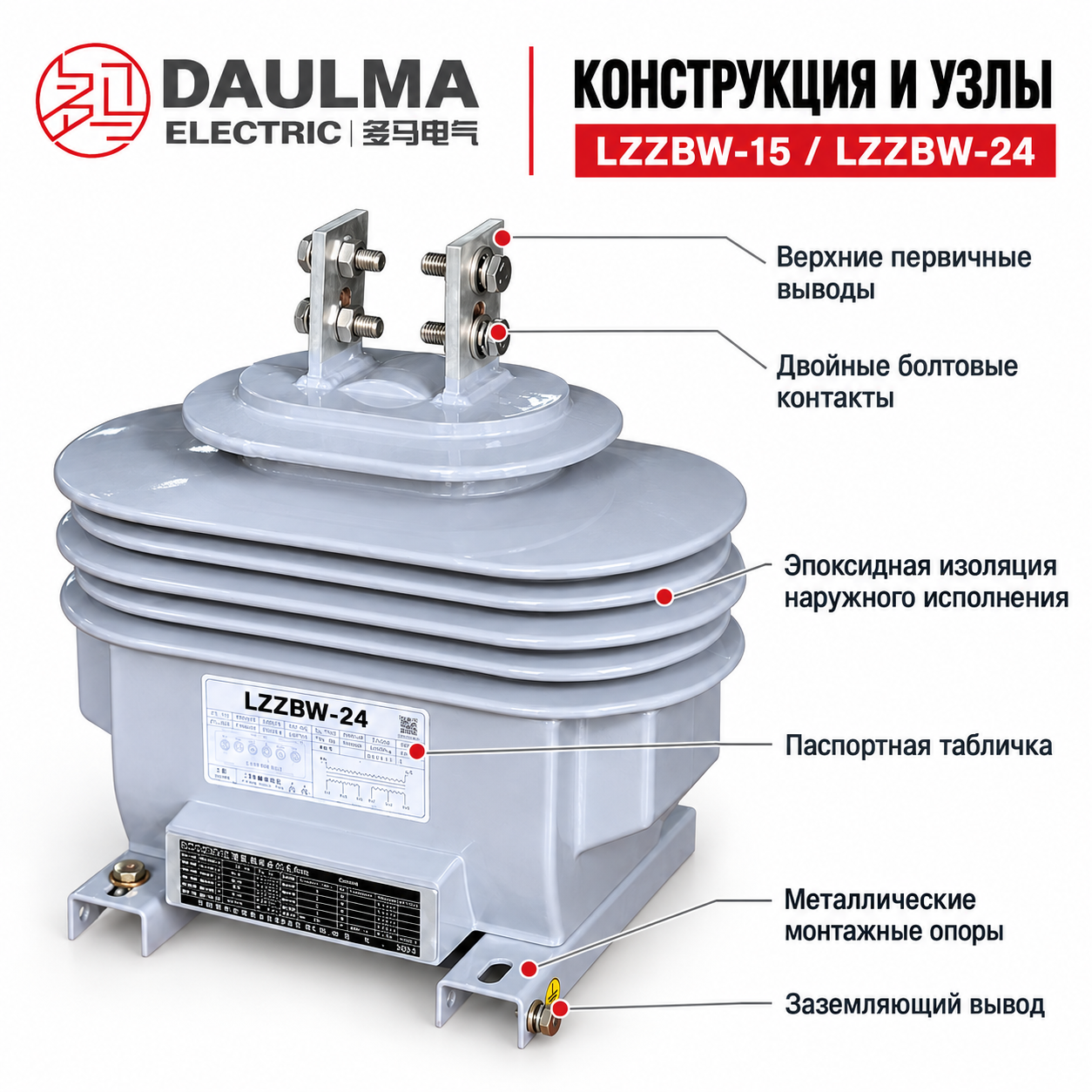

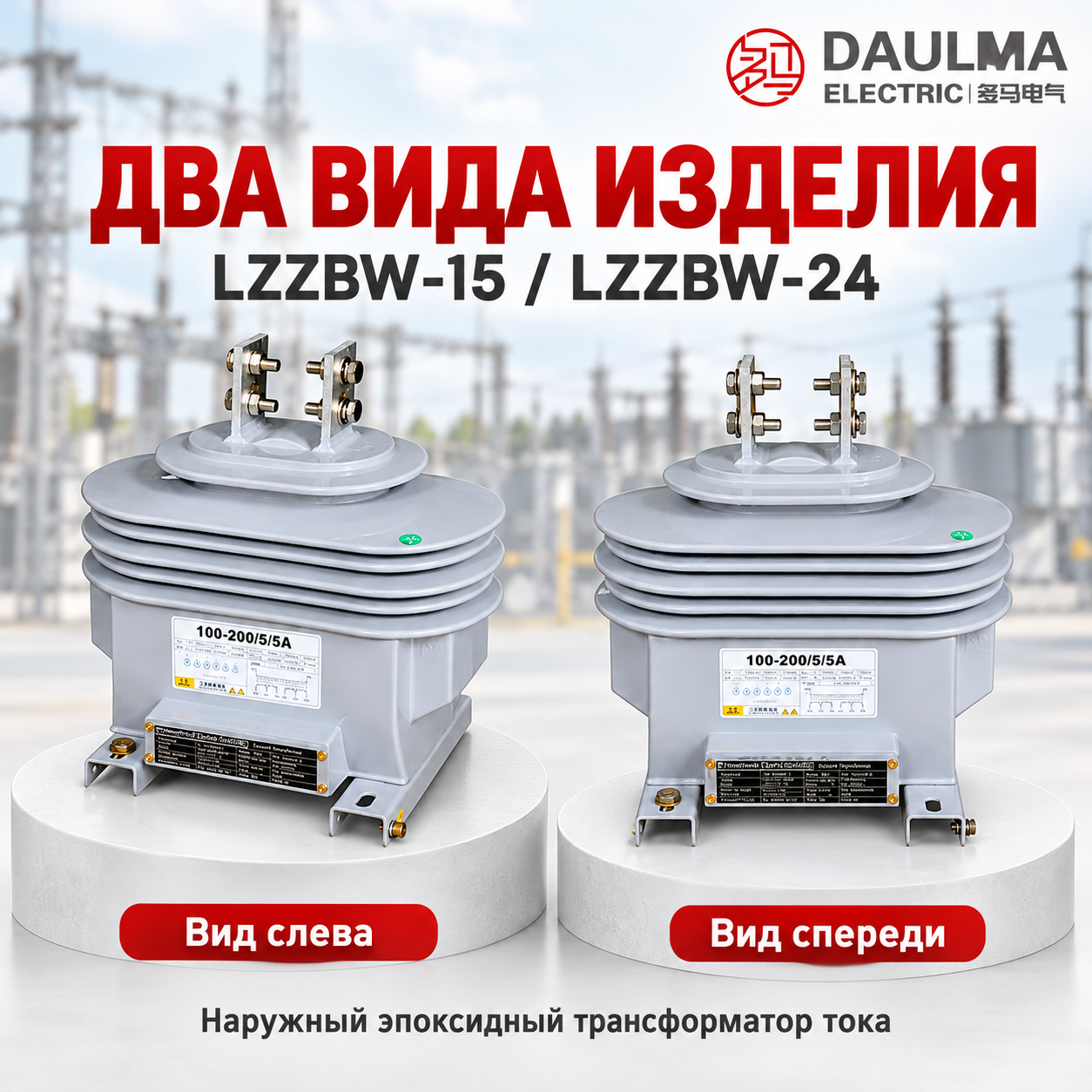

Конструкция
Трансформаторы тока LZZBW-15 и LZZBW-24 изготавливаются методом вакуумного литья из эпоксидной смолы для наружной установки, образуя монолитный полностью герметичный изоляционный корпус, не требующий заполнения маслом или газом. Такая сухая конструкция обеспечивает длительную диэлектрическую стабильность и механическую прочность при воздействии внешних факторов — дождя, пыли и солнечного излучения. Первичный проводник интегрирован в литую конструкцию, а вторичные обмотки залиты в эпоксидную матрицу для максимальной защиты.
Передняя клеммная коробка обеспечивает герметичный выход вторичных кабелей, повышая безопасность и влагостойкость при монтаже на месте. В основании предусмотрены четыре монтажных отверстия и специальные болты заземления, позволяющие надёжно крепить устройство к опорам, платформам или конструкциям подстанций. Все наружные поверхности стабилизированы против УФ-излучения, что гарантирует надёжную работу в течение десятилетий эксплуатации на открытом воздухе.
Технические параметры
Условия эксплуатации
- Место установки: Наружное
- Максимальная температура окружающей среды: +40 °C (номинальная)
- Минимальная температура окружающей среды: –25 °C (номинальная)
- Среднесуточная температура: ≤ +30 °C (номинальная)
- Высота над уровнем моря: ≤ 1000 м при стандартных условиях; выше — по согласованию
- Атмосферные условия: Отсутствие сильного загрязнения, коррозионных газов или взрывоопасной среды сверх пределов проектирования
- Воздействие внешней среды: Подходит для применения с УФ-стойкой и трекингостойкой изоляцией на открытом воздухе
Технические параметры
Трансформаторы тока LZZBW-15 и LZZBW-24 — это наружные эпоксидные литые трансформаторы тока, предназначенные соответственно для классов напряжения 15 кВ/17,5 кВ и 24 кВ. Они выполнены в полностью герметичном колонковом исполнении с корпусом из УФ-стойкой и трекингостойкой эпоксидной смолы, работают при температуре окружающей среды от –25 °C до +40 °C и на высоте до 1000 м. Соответствуют стандартам МЭК 61869-1/-2 и ГОСТ Р МЭК 61869-1/-2 (ГОСТ Р 52575.1/.2). Поддерживают первичные токи от 5 А до 600 А (LZZBW-15) и от 10 А до 2000 А (LZZBW-24) с вторичными токами 1 А или 5 А.
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная нагрузка (В·А) |
Номинальный термический ток КЗ (кА/1 с) |
Номинальный динамический ток (кА) |
|---|---|---|---|---|
| 10–40 |
0,2S/0,5/5P10 0,2S/0,5/5P15 0,2S/0,5/5P20 0,2S/0,5/5P30 0,2S/0,5/5P10/5P10 0,2S/0,5/5P15/5P15 0,2S/0,5/5P20/5P20 0,2S/0,5/5P30/5P30 |
20/20/100 20/20/60 20/20/40 20/20/25 20/20/40/40 20/20/30/30 20/20/20/20 20/20/10/10 |
150 × I1n (А) | 375 × I1n (А) |
| 50–100 | 200 × I1n (А) | 500 × I1n (А) | ||
| 150–250 | 32 | 80 | ||
| 300–400 | 50 | 125 | ||
| 500–600 | 63 | 160 |
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная нагрузка (В·А) |
Номинальный термический ток КЗ (кА/1 с) |
Номинальный динамический ток (кА) |
|---|---|---|---|---|
| 750–800 |
0,2S/0,5/5P10 0,2S/0,5/5P15 0,2S/0,5/5P20 0,2S/0,5/5P30 0,2S/0,5/5P10/5P10 0,2S/0,5/5P15/5P15 0,2S/0,5/5P20/5P20 0,2S/0,5/5P30/5P30 |
30/30/120 30/30/80 30/30/50 30/30/30 30/30/50/50 30/30/30/30 30/30/25/25 30/30/15/15 |
80 | 200 |
| 1000–2000 | 100 | 250 |
Если требования заказчика выходят за рамки указанных параметров, они подлежат согласованию между изготовителем и покупателем.
Установка и подключение

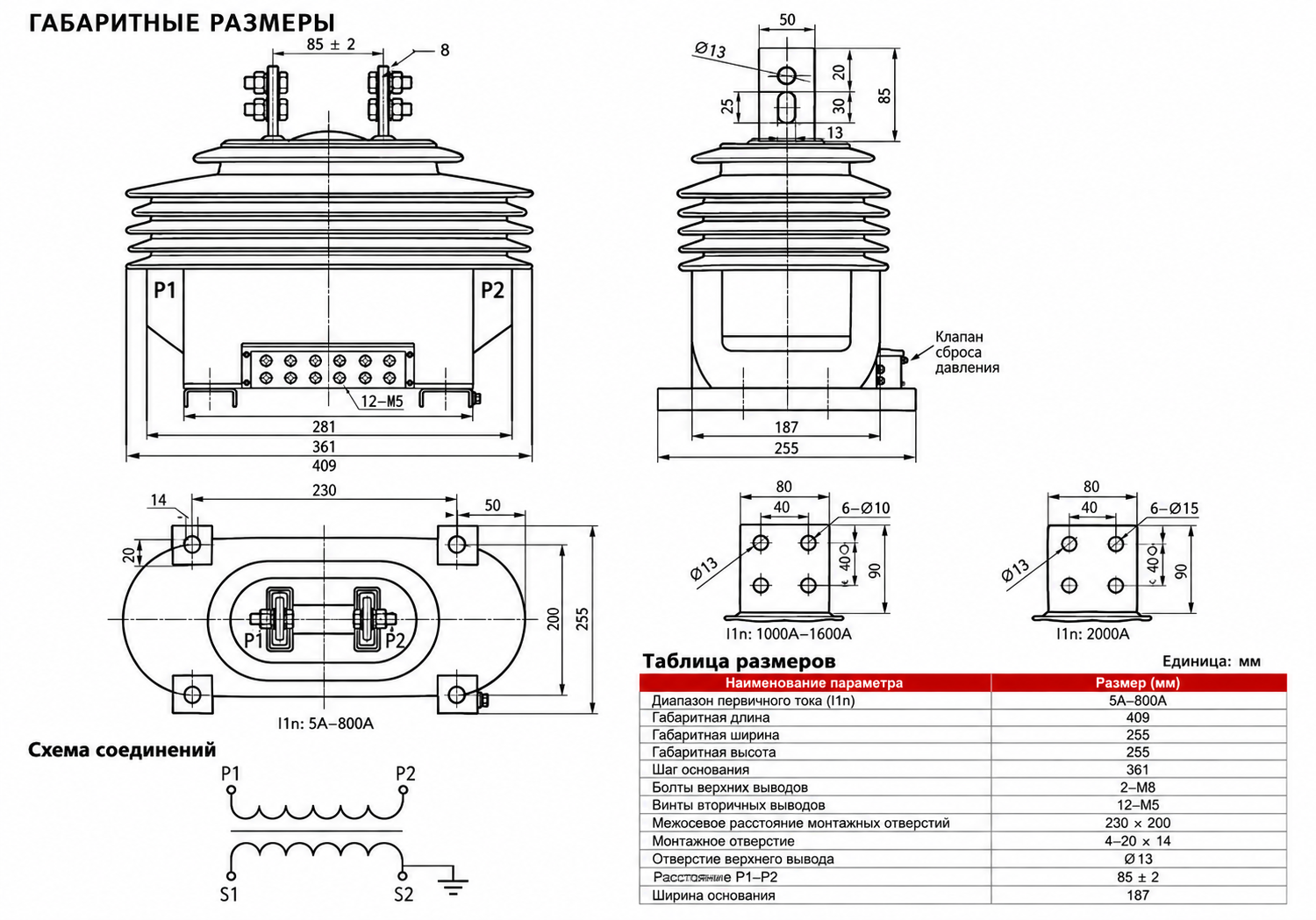

Схема монтажа
Трансформаторы тока LZZBW-15 и LZZBW-24 наружной установки с эпоксидной изоляцией предназначены для крепления на опорах или конструкциях в высоковольтных установках. Монтаж должен выполняться квалифицированным персоналом в соответствии с местными нормами электробезопасности и рекомендациями производителя. Обеспечьте правильное выравнивание, надёжное крепление и корректную прокладку первичного проводника через окно трансформатора, как показано на схеме.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте LZZBW-15 для сетей 15 кВ/17,5 кВ или LZZBW-24 для наружных средневольтных применений 24 кВ.
- Выберите вторичный ток 5 А (стандарт) или 1 А в зависимости от совместимости с приборами учёта и требований к нагрузке кабеля.
- Укажите классы точности: используйте 0,2S, 0,2, 0,5S или 0,5 для учёта; выберите 5P10, 5P20, 10P10 или 10P15 для функций защиты.
- Подтвердите номинальную нагрузку и требования системы защиты для обеспечения корректной работы при нормальных и аварийных режимах.
- Проверьте условия наружной эксплуатации, включая степень загрязнения, длину пути утечки и конфигурацию монтажа.
Часто задаваемые вопросы
Вопрос 1: Для каких основных задач предназначены трансформаторы тока LZZBW-15 и LZZBW-24?
Это наружные сухие трансформаторы тока с эпоксидной изоляцией, предназначенные для средневольтных распределительных сетей и используемые для коммерческого учёта, измерения тока и релейной защиты. LZZBW-15 применяется в сетях 15 кВ/17,5 кВ, а LZZBW-24 — в сетях 24 кВ.
Вопрос 2: Чем отличаются ТТ серии LZZBW от традиционных масляных наружных трансформаторов тока?
Серия LZZBW использует литую эпоксидную смолу вместо трансформаторного масла, что делает её безмасляной, полностью герметичной и не требующей обслуживания — идеальный вариант там, где недопустимы утечки масла.
Вопрос 3: Можно ли выбрать вторичный ток 1 А вместо стандартного 5 А?
Да, хотя 5 А является распространённым значением вторичного тока, опция 1 А доступна для случаев, когда требуется уменьшить нагрузку на вторичные цепи или обеспечить совместимость с конкретными приборами учёта и релейной защиты.
Вопрос 4: Какие классы точности поддерживаются для учёта и защиты?
Для учёта типовые классы включают 0,2S, 0,2, 0,5S и 0,5. Для защиты доступны варианты 5P10, 5P20, 10P10 и 10P15, выбор которых зависит от нагрузки цепи и требований к координации защиты.
Вопрос 5: Какие меры предосторожности необходимы при наружном монтаже?
Перед установкой проверьте расположение монтажных отверстий, прочность опорной конструкции, полярность P1/P2, ориентацию клеммной коробки, герметизацию вторичных кабелей, наличие заземления, длину пути утечки, степень загрязнения и требуемые электрические зазоры.
Вопрос 6: Почему недопустим разрыв вторичной цепи ТТ при протекании первичного тока?
Разрыв вторичной цепи при наличии первичного тока может вызвать опасно высокое напряжение, создающее риск пробоя изоляции и угрозу безопасности персонала. Всегда замыкайте вторичные выводы перед отключением подключённых устройств.
Вопрос 7: Какие данные необходимы при оформлении заказа?
Укажите модель (LZZBW-15 или LZZBW-24), класс напряжения, коэффициент трансформации, вторичный ток (5 А или 1 А), класс точности, номинальную нагрузку, условия наружной эксплуатации, чертёж крепления, схему выводов и требуемые испытательные отчёты или сертификаты.
Часто задаваемые вопросы
Q1: Можно ли использовать трансформаторы LZZBW в холодном климате и высокогорье?
Стандартное исполнение работает при температуре до –25 °C и высоте до 1000 м. Для более суровых условий или большей высоты требуется индивидуальное согласование с заводом.
Q2: Какие номинальные первичные токи доступны для модели на 24 кВ?
Модель LZZBW-24 поддерживает первичные токи от 10 до 2000 А при вторичных 1 А или 5 А. Точный диапазон и классы точности уточняйте при заказе.
Q3: Какой материал изоляции используется для наружной установки трансформаторов?
Корпус выполнен из УФ-стойкой и трекингостойкой эпоксидной смолы. Это обеспечивает полную герметичность колонкового исполнения и защиту от агрессивных внешних воздействий.
Q4: Каким международным и национальным стандартам соответствует оборудование?
Трансформаторы полностью соответствуют стандартам МЭК 61869-1/-2 и ГОСТ Р МЭК 61869-1/-2. Сертификаты соответствия и протоколы заводских испытаний предоставляются по запросу.
Q5: Можно ли заказать трансформатор с нестандартным коэффициентом трансформации?
Базовые модели выпускаются с вторичным током 1 А или 5 А. Изготовление под специфические требования системы РЗА обсуждается индивидуально с техническим отделом.
Q6: Для каких типов распределительных устройств подходят колонковые трансформаторы LZZBW?
Это наружные эпоксидные литые трансформаторы тока колонкового типа для классов напряжения 15 кВ и 24 кВ. Они предназначены для интеграции в открытые распределительные устройства (ОРУ).
