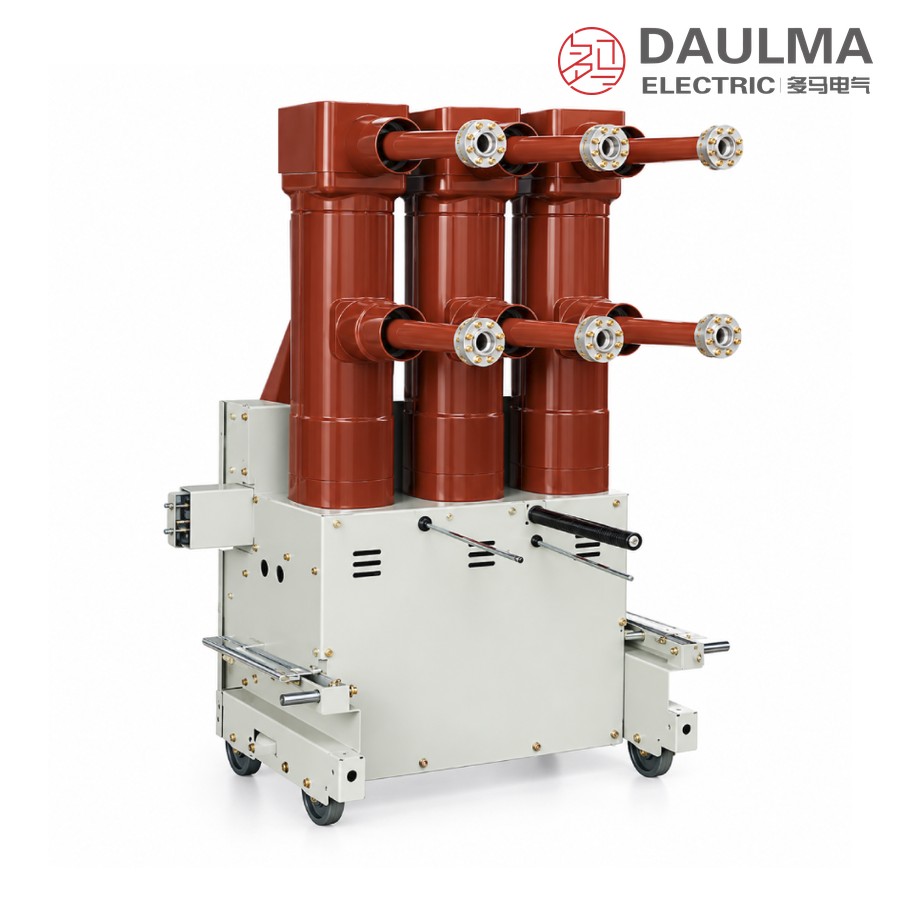

يُصمَّم قاطع الدائرة الفراغي عالي الجهد ZN85-40.5 كيلوفولت للتركيب الداخلي لنُظُم الطاقة ثلاثية الأطوار بتردد 50 هرتز وجهد مصنّف يبلغ 40.5 كيلوفولت. ويُستخدم على نطاق واسع في محطات توليد الكهرباء ومحطات التحويل والمنشآت الصناعية للفصل الموثوق لتيارات الحمل وتيارات الحمل الزائد وتيارات العطل في الظروف التشغيلية العادية وغير العادية.
ويتميز القاطع بتوزيع مبتكر علوي-سفلي (Upper-and-Lower Layout) يقلل بشكل كبير من عمق التركيب مع الحفاظ على سلامة الهيكل. كما أن آلية تخزين طاقة النابض مدمجة بالكامل داخل الإطار، مشكّلة وحدة مدمجة لا تنفصل عن الأجزاء المتحركة والثابتة. ويؤدي هذا التصميم إلى هيكل ميكانيكي مبسط، وخصائص خرج سلسة، وموثوقية تشغيل استثنائية حتى تحت ظروف الفصل المتكرر والبيئات الكهربائية القاسية.
البناء
- عملية الإغلاق: يقوم محرك بشحن نابض الإغلاق؛ وعند تنشيط ملف الإغلاق الكهرومغناطيسي، تدفع الطاقة المخزّنة الآلية لإغلاق التلامسات مع شحن مسبق لنابض الفتح ونابض ضغط التلامس للاستخدام في العمليات اللاحقة.
- عملية الفتح: يؤدي تغذية ملف الفتح الكهرومغناطيسي إلى تفعيل آلية الفصل، مما يطلق الطاقة المخزّنة في نابض الفتح لفصل التلامسات بسرعة داخل غرفة إطفاء القوس الفراغية.
- شحن الطاقة يدويًا: يتم شحن نابض الإغلاق يدويًا بإدخال المقبض اليدوي في آلية التشغيل وتحريكه ذهابًا وإيابًا حوالي 60 مرة. وبمجرد الشحن، يمكن تشغيل القاطع عبر أزرار الفتح/الإغلاق اليدوية.

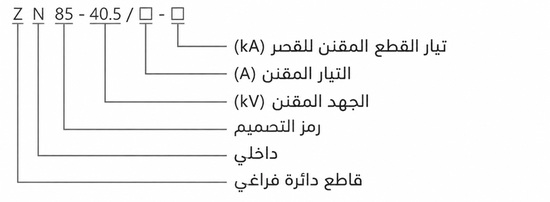

شرح رمز الموديل:
- Z: قاطع دائرة فراغي
- N: نوع داخلي
- 85: رقم التسلسل التصميمي
- 40.5: الجهد المصنّف (كيلوفولت)
- □: التيار المصنّف (أمبير)
- □: تيار القصر المصنّف للفصل (كيلو أمبير)
المعطيات التقنية
ظروف الخدمة
يُصمَّم قاطع الدائرة الفراغي ZN85-40.5 كيلوفولت للتركيب الداخلي في الظروف البيئية التالية:
- الارتفاع: ≤1000 متر
- درجة الحرارة المحيطة: –25°م إلى +40°م
- الرطوبة النسبية: ≤95% (متوسط يومي)
- بدون غازات خطرة أو غبار متفجّر أو اهتزاز شديد
المعايير الفنية
| البند (المعامل) |
الوحدة | القيمة |
|---|---|---|
| الجهد المصنّف | كيلوفولت | 40.5 |
| التيار المصنّف | أمبير | 1250 1600 2000 |
| التردد المصنّف | هرتز | 50 |
| تيار القصر المصنّف للفصل | كيلو أمبير | 25 31.5 |
| تيار القصر المصنّف للإغلاق (الذروة) | كيلو أمبير | 63 80 |
| تيار التحمل القصير المصنّف لمدة 4 ثوانٍ | كيلو أمبير | 25 31.5 |
| تيار التحمل الذروي المصنّف | كيلو أمبير | 63 80 |
| جهد التحمل بتردد الطاقة لمدة دقيقة واحدة | كيلوفولت | 95 |
| جهد التحمل لموجة الصاعقة (الذروة) | كيلوفولت | 185 |
| تسلسل التشغيل المصنّف | O–0.3s–CO–180s–CO | |
| عدد عمليات فصل تيار القصر المصنّف | مرات | 20 |
| العمر الميكانيكي | مرات | 10000 |
| زمن الفتح | مللي ثانية | ≤80 |
| تيار فصل مجموعة مكثفات فردية | أمبير | 630 |
| تيار فصل مجموعات مكثفات متتالية | أمبير | 400 |
| جهد التشغيل المصنّف | فولت | –110/~110, –220/~220 |
ملاحظة: بالنسبة للمتطلبات الخاصة وسيناريوهات التطبيقات المحددة، يُرجى التواصل مع فريقنا الفني للحصول على حلول مخصصة.
التركيب والتوصيلات
أبعاد التركيب
يتميز قاطع ZN85-40.5 كيلوفولت بتوزيع مدمج علوي-سفلي يقلل من عمق الخزانة المطلوب. تأكد من توفير مسافة كافية للتشغيل اليدوي وتوصيل الكابلات وسهولة الصيانة أثناء التركيب.
| البُعد | القيمة (مم) |
|---|---|
| الارتفاع | 2100 |
| العرض | 1200 |
| العمق | 2800 |
| تباعد ثقوب التثبيت (رأسي) | 630 |
| تباعد ثقوب التثبيت (أفقي) | 700 |
| تباعد الأطوار | 300 |
الاختيار والأسئلة الشائعة
الأسئلة الشائعة
س1: هل يمكن تركيب قاطع الدائرة ZN85-40.5 في المناطق المرتفعة؟
نعم، بشرط ألا يتجاوز الارتفاع 1000 متر. يعمل القاطع في درجات حرارة من -25 إلى +40 درجة مئوية ورطوبة ≤95%. يرجى تأكيد ظروف الموقع للمصنع.
س2: ما هو أقصى تيار قصر يمكن لقاطع الدائرة فصله؟
تبلغ قدرة الفصل القصوى 31.5 كيلو أمبير لجهد 40.5 كيلوفولت. يتحمل القاطع تيار الذروة 80 كيلو أمبير. يجب مطابقة تيار القصر الفعلي مع المواصفات الفنية.
س3: أي تيارات مصنفة متاحة لقاطع الدائرة الفراغي ZN85؟
يتوفر القاطع بثلاث فئات تيار مصنّف هي 1250 و1600 و2000 أمبير. اختر التيار المناسب بناءً على حمل النظام. تواصل معنا لتحديد المواصفات الدقيقة لمشروعك.
س4: هل يمكن تخصيص القاطع للعمل بتردد 60 هرتز؟
المواصفات القياسية تعتمد على تردد 50 هرتز. يمكن تخصيص التردد لـ 60 هرتز بناءً على متطلبات المشروع. يرجى التواصل مع المبيعات لتأكيد التخصيص.
س5: ما هي اختبارات المصنع المعتمدة قبل شحن القاطع؟
تُجرى اختبارات المصنع القياسية لضمان المطابقة للمعايير الفنية للقاطع. تُرفق شهادات الجودة مع الشحنات. يرجى طلب تفاصيل تقرير الاختبار المحدد من فريق المبيعات.
س6: في أي لوحات توزيع يُستخدم قاطع ZN85-40.5؟
يُستخدم القاطع في لوحات التوزيع الداخلية بجهد 40.5 كيلوفولت. يوفر حماية موثوقة للشبكات الصناعية والتجارية. تأكد من ملاءمة أبعاد القاطع للوحة المستخدمة.
س7: هل يتحمل القاطع البيئات التي تحتوي على غازات خطرة؟
لا، يُصمم القاطع للتركيب في أماكن خالية من الغازات الخطرة أو الغبار المتفجر. يجب توفير بيئة نظيفة وخالية من الاهتزازات الشديدة لضمان الأداء.
