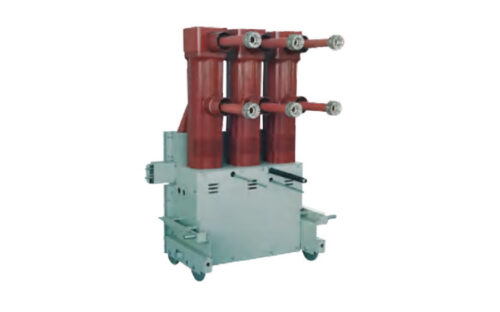

Pemutus litar vakum voltan tinggi dalam bangunan ZN85-40.5kV direka untuk sistem kuasa tiga fasa AC 50Hz dengan voltan kadar 40.5kV. Ia banyak digunakan di stesen janakuasa, pencawang, dan kemudahan perindustrian untuk menghidupkan/mematikan arus beban, arus lebih beban, dan arus kerosakan dalam keadaan operasi normal dan tidak normal.
Dengan reka bentuk inovatif susunan atas-bawah, ZN85-40.5 berjaya mengurangkan kedalaman pemasangan sambil mengekalkan integriti struktur. Mekanisme penyimpanan tenaga springnya sepenuhnya terpadu dalam bingkai, membentuk unit padat yang tidak dapat dipisahkan dengan komponen bergerak dan tetap. Reka bentuk ini memberikan struktur mekanikal yang ringkas, ciri keluaran yang lancar, dan kebolehpercayaan operasi yang cemerlang—walaupun dalam persekitaran elektrik mencabar dan penghidupan/pemadaman berfrekuensi tinggi.
Pembinaan
- Operasi Menutup: Motor mengecas spring penutup; apabila elektromagnet penutup diaktifkan, tenaga tersimpan memacu mekanisme untuk menutup kontak sambil secara serentak memuatkan pra-tegangan pada spring pembuka dan spring tekanan kontak untuk operasi seterusnya.
- Operasi Membuka: Pengaktifan elektromagnet pembuka mencetuskan mekanisme trip, membebaskan tenaga yang disimpan dalam spring pembuka untuk memisahkan kontak dengan pantas di dalam ruang pemadam busur vakum.
- Penyimpanan Tenaga Secara Manual: Dengan memasukkan pemegang manual ke dalam mekanisme pengoperasian dan mengayunkannya kira-kira 60 kali, spring penutup dicas secara manual. Setelah dicas, pemutus litar boleh dikendalikan melalui butang buka/tutup manual.
Penjelasan Penamaan Model:
- Z: Pemutus litar vakum
- N: Jenis dalam bangunan
- 85: Nombor turutan rekabentuk
- 40.5: Voltan kadar (kV)
- □: Arus kadar (A)
- □: Arus putus litar pintas kadar (kA)
Parameter teknikal
Keadaan Perkhidmatan
Pemutus litar vakum ZN85-40.5kV direka untuk pemasangan dalam bangunan di bawah keadaan persekitaran berikut:
- Altitud: ≤1000 meter
- Suhu persekitaran: –25°C hingga +40°C
- Kelembapan relatif: ≤95% (purata harian)
- Tiada gas berbahaya, habuk mudah letup, atau getaran teruk
Parameter Teknikal
| Perkara (Parameter) |
Unit | Data |
|---|---|---|
| Voltan Kadar | kV | 40.5 |
| Arus Kadar | A | 1250 1600 2000 |
| Frekuensi Kadar | Hz | 50 |
| Arus Putus Litar Pintas Kadar | kA | 25 31.5 |
| Arus Tutup Litar Pintas Kadar (Puncak) | kA | 63 80 |
| Arus Tahan Sementara Kadar 4 saat | kA | 25 31.5 |
| Arus Tahan Puncak Kadar | kA | 63 80 |
| Voltan Tahan Frekuensi Kuasa 1 Minit | kV | 95 |
| Voltan Tahan Impuls Kilat (Puncak) | kV | 185 |
| Jujukan Operasi Kadar | O–0.3s–CO–180s–CO | |
| Operasi Arus Putus Litar Pintas Kadar | Kali | 20 |
| Hayat Mekanikal | Kali | 10000 |
| Masa Pembukaan | ms | ≤80 |
| Arus Putus Bank Kapasitor Tunggal | A | 630 |
| Arus Putus Bank Kapasitor Bersebelahan | A | 400 |
| Voltan Operasi Kadar | V | –110/~110, –220/~220 |
Nota: Untuk keperluan khas dan senario aplikasi tertentu, sila hubungi pasukan teknikal kami untuk penyelesaian tersuai.
Pemasangan dan pendawaian
Dimensi Pemasangan
Pemutus litar ZN85-40.5kV mempunyai reka bentuk padat susunan atas-bawah yang meminimumkan kedalaman peralatan suis yang diperlukan. Pastikan ruang lega mencukupi untuk operasi manual, penamatan kabel, dan akses penyelenggaraan semasa pemasangan.
| Dimensi | Nilai (mm) |
|---|---|
| Tinggi | 2100 |
| Lebar | 1200 |
| Kedalaman | 2800 |
| Jarak Lubang Pelekap (Menegak) | 630 |
| Jarak Lubang Pelekap (Mengufuk) | 700 |
| Jarak Fasa | 300 |
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Keseuaian Voltan Sistem: Pastikan voltan nominal sistem ialah 40.5kV AC 50Hz sebelum membuat pemilihan.
- Kadar Arus: Pilih antara 1250A, 1600A, atau 2000A berdasarkan keperluan beban berterusan.
- Keserasian Tahap Kerosakan: Pilih kapasiti putus litar 25kA atau 31.5kA mengikut arus litar pintas prospektif di lokasi pemasangan.
- Kepentingan Penghidupan Kapasitor: Jika digunakan untuk bank kapasitor, sahkan pematuhan terhadap keupayaan putus litar tunggal (630A) dan bersebelahan (400A).
- Voltan Kawalan: Nyatakan voltan kawalan DC atau AC yang diperlukan (cth., –110V, ~220V) untuk gegelung pengoperasian.
- Keadaan Persekitaran: Pastikan suhu persekitaran, kelembapan, dan altitud berada dalam had perkhidmatan yang ditetapkan.
- Pengubahsuaian: Untuk keperluan bukan piawai (cth., hayat mekanikal lanjutan, salutan khas), rujuk pengilang pada peringkat awal rekabentuk.
Soalan Lazim
Q1: Apakah aplikasi utama Pemutus Litar Vakum ZN85-40.5?
Pemutus litar ZN85-40.5 terutamanya digunakan di stesen janakuasa, pencawang, dan perusahaan perindustrian untuk menguruskan arus beban, lebih beban, dan arus kerosakan dalam sistem tiga fasa AC 50Hz dengan voltan kadar 40.5kV.
Q2: Bagaimanakah pemutus litar ZN85-40.5 mengendalikan operasi penghidupan/pemadaman kerap?
Ia dilengkapi mekanisme penyimpanan tenaga spring dan struktur kukuh, memastikan operasi boleh percaya dalam keadaan penghidupan/pemadaman berfrekuensi tinggi dengan hayat mekanikal melebihi 10,000 kitaran.
Q3: Apakah arus putus litar pintas kadar pemutus litar ini?
ZN85-40.5 boleh mengendalikan arus putus litar pintas kadar 25kA atau 31.5kA, bergantung kepada model spesifik.
Q4: Apakah langkah keselamatan yang termasuk dalam reka bentuk pemutus litar ini?
Pemutus litar ini dilengkapi spring buka/tutup bersepadu, ruang pemadam busur kedap, dan penebatan boleh percaya untuk memastikan operasi selamat dalam persekitaran voltan tinggi.
Q5: Adakah operasi manual mungkin untuk pemutus litar ini?
Ya, pemutus litar ini menyokong cas tenaga manual menggunakan pemegang, membolehkan penghidupan/pemadaman manual apabila diperlukan.
Frequently Asked Questions
Q1: Bolehkah pemutus litar vakum ini dipasang di kawasan beraltitud tinggi?
Ya, tertakluk kepada pengesahan tapak. Ia direka untuk altitud sehingga 1000 meter dengan suhu persekitaran -25°C hingga +40°C. Sila hubungi jurutera kami untuk aplikasi altitud lebih tinggi.
Q2: Apakah arus putus litar pintas maksimum untuk pemutus litar 40.5kV ini?
Arus putus litar pintas kadar adalah sehingga 31.5kA, dengan arus tutup litar puncak 80kA. Sahkan tahap kerosakan sistem khusus anda dengan pasukan teknikal kami sebelum memesan.
Q3: Arus kadar manakah yang tersedia untuk penyesuaian dalam model ini?
Arus kadar standard yang tersedia ialah 1250A, 1600A, dan 2000A pada 50Hz. Konfigurasi tersuai tertakluk kepada pengesahan kilang. Hubungi jualan untuk keperluan projek khusus.
Q4: Adakah terdapat keperluan persekitaran yang ketat untuk pemasangan dalam bangunan pemutus ini?
Ya, kelembapan relatif mesti ≤95% purata harian. Tapak pemasangan mesti bebas daripada gas berbahaya, habuk mudah letup, dan getaran teruk. Sahkan keadaan tapak sebelum pemasangan.
Q5: Bilakah sijil ujian kilang disediakan sebelum penghantaran ZN85-40.5kV?
Sijil ujian rutin untuk voltan tahan 95kV dan 185kV disediakan selepas pembuatan. Pengesahan dokumen khusus tertakluk kepada kontrak. Hubungi pasukan jualan untuk meminta laporan penuh.
Q6: Mengapa pemutus litar vakum ZN85-40.5kV sesuai untuk suisgear dalam bangunan?
Ia direka untuk sistem kuasa 40.5kV dengan keadaan persekitaran terkawal, bebas habuk mudah letup dan gas berbahaya. Sahkan spesifikasi persekitaran tapak dengan pengilang sebelum integrasi.
