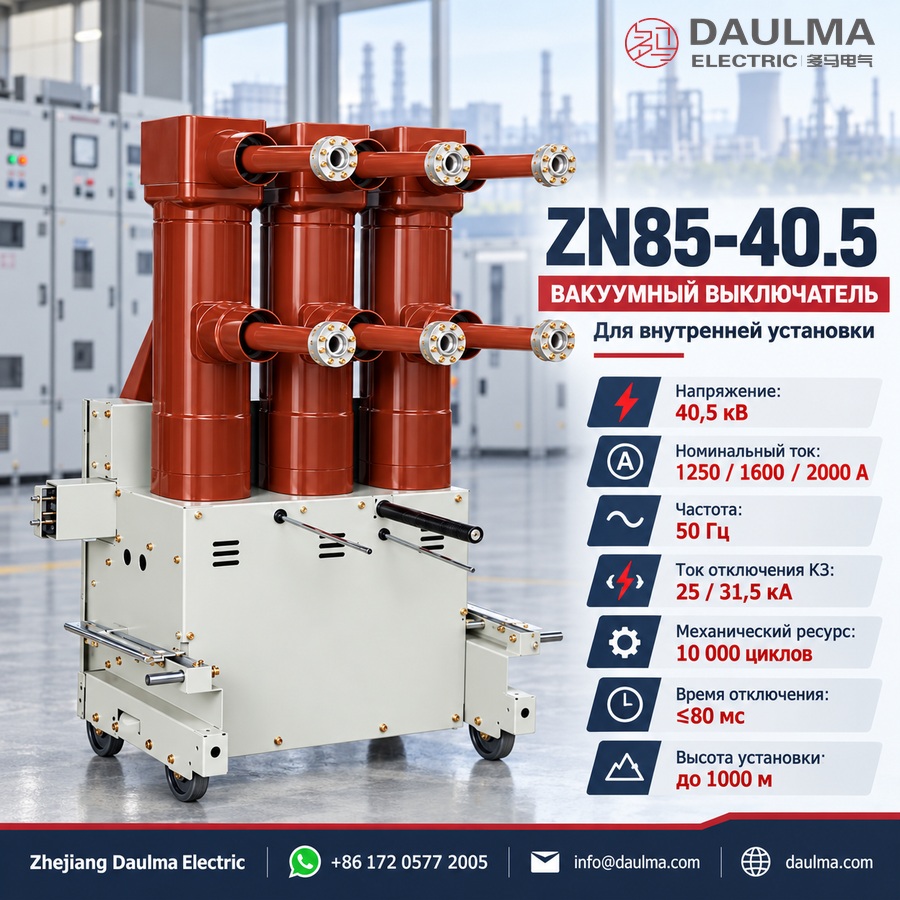

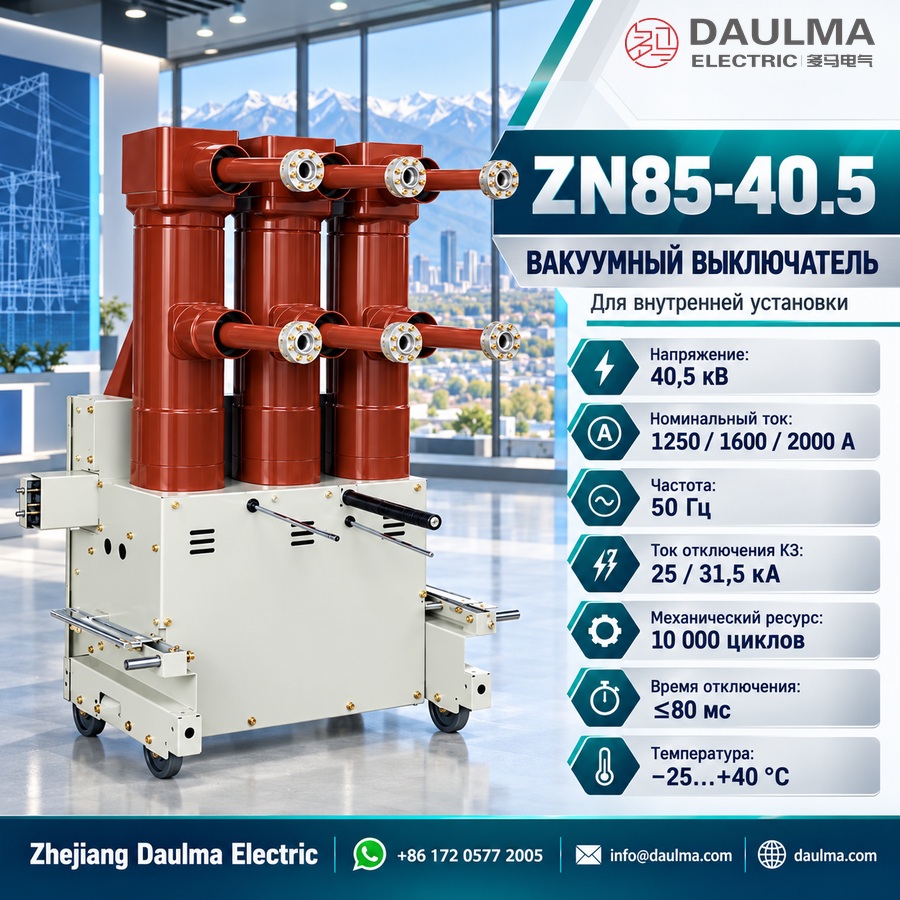

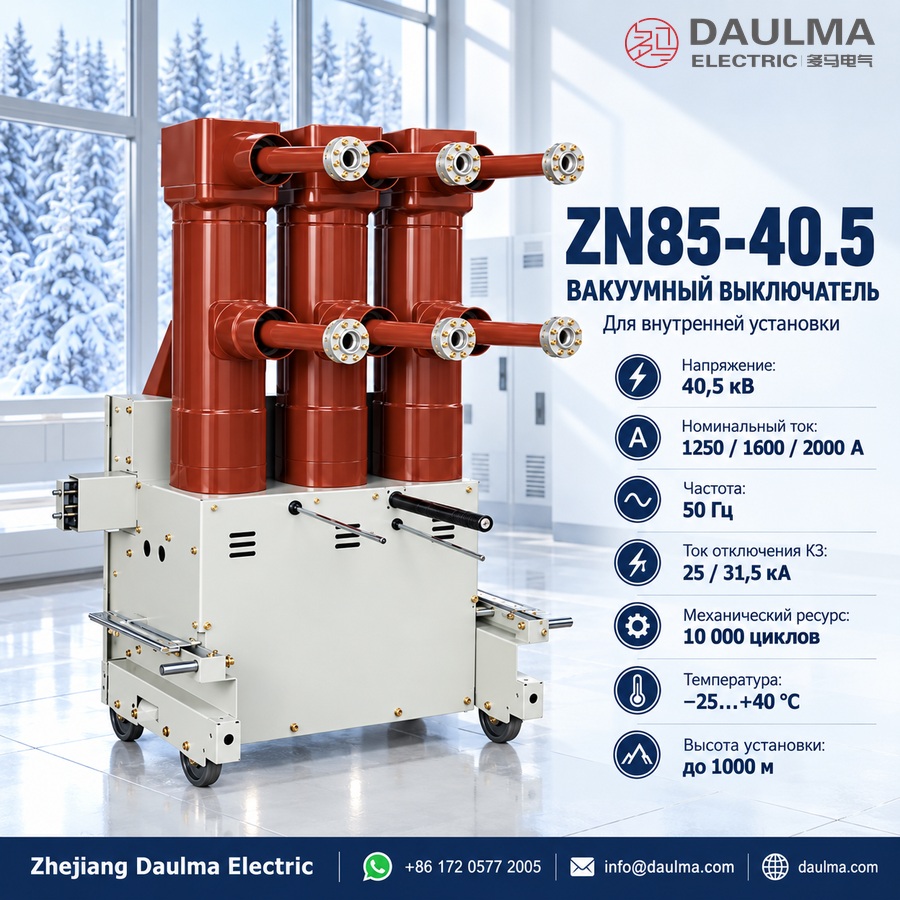

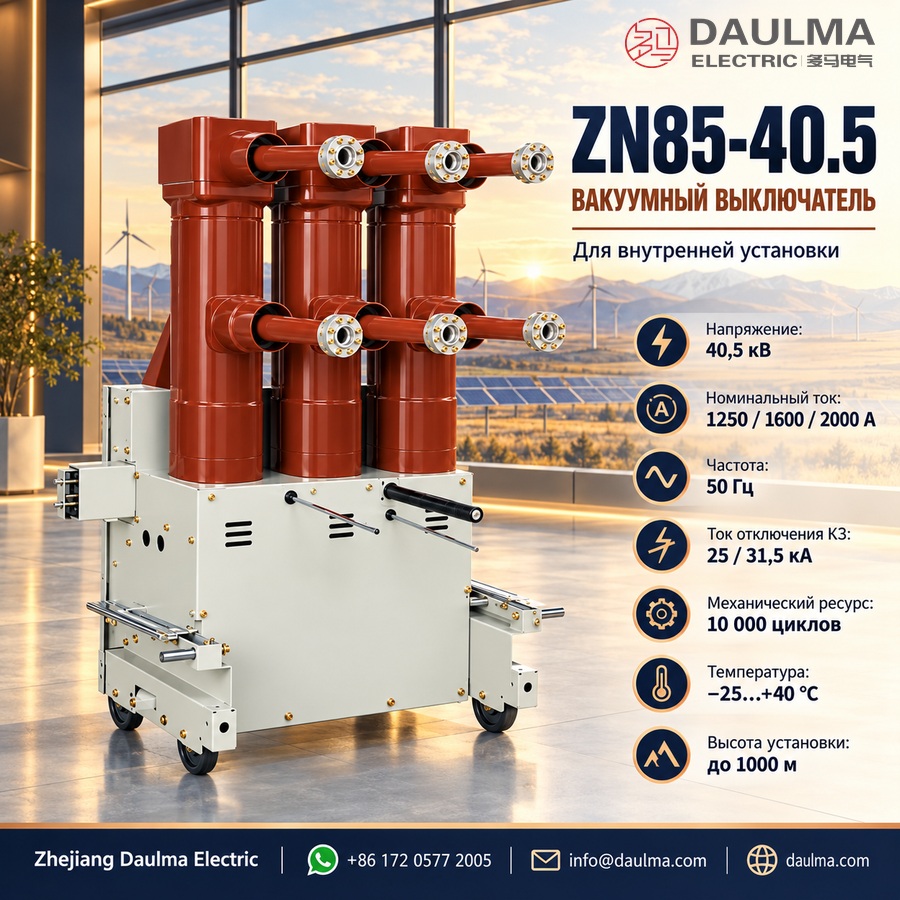

Высоковольтный вакуумный выключатель ZN85-40.5 кВ для внутренней установки предназначен для трехфазных сетей переменного тока частотой 50 Гц с номинальным напряжением 40,5 кВ. Он широко применяется на электростанциях, подстанциях и промышленных объектах для надежного коммутирования рабочих токов, токов перегрузки и токов короткого замыкания в нормальных и аварийных режимах работы.
Благодаря инновационной верхне-нижней компоновке выключатель ZN85-40.5 значительно уменьшает глубину монтажа при сохранении конструктивной прочности. Его механизм с пружинным накопителем энергии полностью интегрирован в раму, образуя компактный и неразборный узел с подвижными и неподвижными элементами. Такая конструкция обеспечивает упрощенную механическую схему, плавные выходные характеристики и исключительную надежность в эксплуатации — даже при интенсивных коммутациях и в тяжелых электрических условиях.
Конструкция
- Операция включения: Электродвигатель заряжает пружину включения; при срабатывании электромагнита включения накопленная энергия приводит механизм в действие для замыкания контактов, одновременно предварительно сжимая пружину отключения и пружину контактного нажатия для последующих операций.
- Операция отключения: Подача напряжения на электромагнит отключения активирует расцепляющий механизм, высвобождая энергию пружины отключения для быстрого размыкания контактов внутри вакуумной дугогасительной камеры.
- Ручная зарядка пружины: Вставив ручку в приводной механизм и совершив около 60 качаний, можно вручную зарядить пружину включения. После зарядки выключатель может управляться кнопками ручного включения/отключения.

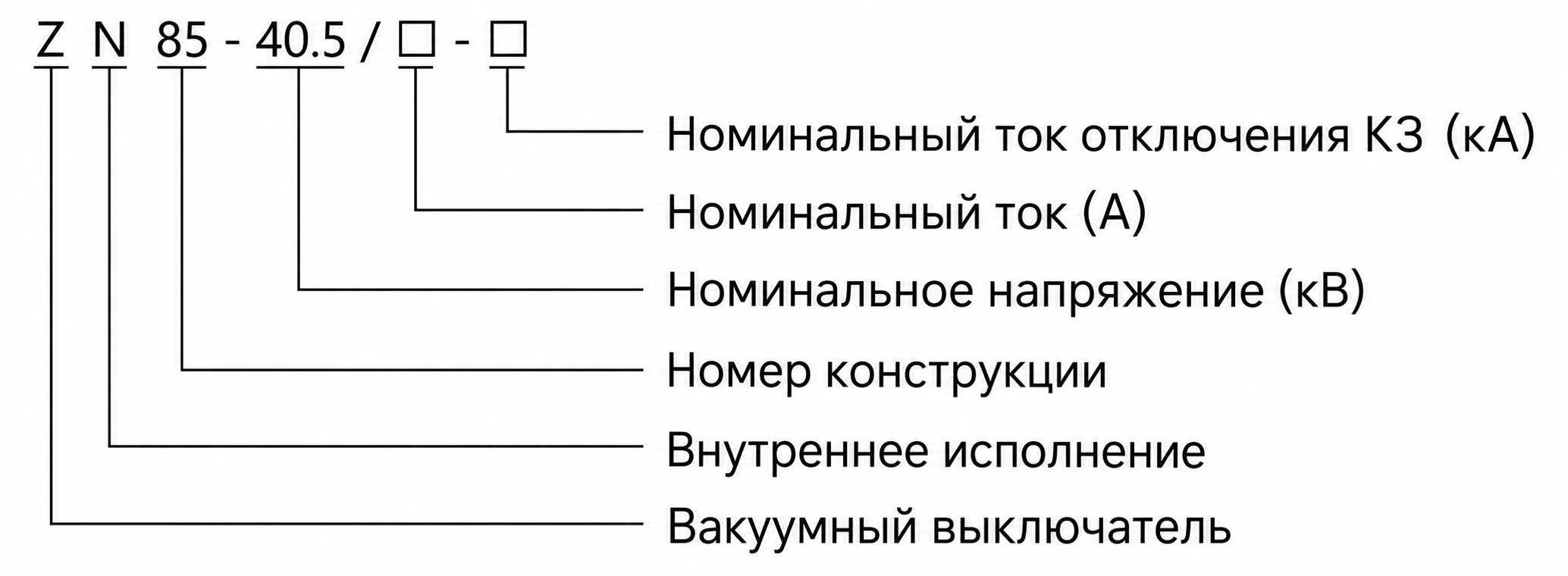

Расшифровка обозначения модели:
- Z: Вакуумный выключатель
- N: Для внутренней установки
- 85: Порядковый номер конструкции
- 40.5: Номинальное напряжение (кВ)
- □: Номинальный ток (А)
- □: Номинальный ток отключения короткого замыкания (кА)
Технические параметры
Условия эксплуатации
Вакуумный выключатель ZN85-40.5 кВ предназначен для установки внутри помещений при следующих условиях окружающей среды:
- Высота над уровнем моря: ≤1000 м
- Температура окружающего воздуха: от –25°C до +40°C
- Относительная влажность: ≤95% (среднесуточная)
- Отсутствие взрывоопасных газов, пыли и сильных вибраций
Технические параметры
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Номинальное напряжение | кВ | 40.5 |
| Номинальный ток | А | 1250 1600 2000 |
| Номинальная частота | Гц | 50 |
| Номинальный ток отключения короткого замыкания | кА | 25 31.5 |
| Номинальный ток включения короткого замыкания (амплитудное значение) | кА | 63 80 |
| Номинальный ток термической стойкости в течение 4 с | кА | 25 31.5 |
| Номинальный амплитудный ток электродинамической стойкости | кА | 63 80 |
| Испытательное напряжение промышленной частоты в течение 1 мин | кВ | 95 |
| Импульсное выдерживаемое напряжение (амплитудное значение) | кВ | 185 |
| Номинальная последовательность операций | O–0,3 с–ВО–180 с–ВО | |
| Число операций отключения при номинальном токе КЗ | циклов | 20 |
| Механический ресурс | циклов | 10000 |
| Время отключения | мс | ≤80 |
| Ток отключения одиночной конденсаторной батареи | А | 630 |
| Ток отключения групповой конденсаторной батареи | А | 400 |
| Номинальное напряжение цепи управления | В | –110/~110, –220/~220 |
Примечание: При особых требованиях и специфических условиях применения обращайтесь в нашу техническую службу для разработки индивидуальных решений.
Установка и подключение
Габаритные размеры для монтажа
Выключатель ZN85-40.5 кВ имеет компактную верхне-нижнюю компоновку, минимизирующую необходимую глубину ячейки КРУ. При монтаже обеспечьте достаточные зазоры для ручного управления, подключения кабелей и доступа при обслуживании.
| Размер | Значение (мм) |
|---|---|
| Высота | 2100 |
| Ширина | 1200 |
| Глубина | 2800 |
| Расстояние между монтажными отверстиями (по вертикали) | 630 |
| Расстояние между монтажными отверстиями (по горизонтали) | 700 |
| Расстояние между фазами | 300 |
Подбор и частые вопросы
Руководство по выбору
- Соответствие напряжению сети: Убедитесь, что номинальное напряжение сети составляет 40,5 кВ переменного тока частотой 50 Гц перед выбором выключателя.
- Номинальный ток: Выберите значение 1250 А, 1600 А или 2000 А в зависимости от требований к продолжительному рабочему току.
- Уровень тока короткого замыкания: Выберите отключающую способность 25 кА или 31,5 кА в соответствии с ожидаемым током короткого замыкания в точке установки.
- Коммутация конденсаторных батарей: При использовании для конденсаторных установок убедитесь в соответствии требованиям по отключению одиночной (630 А) и групповой (400 А) батарей.
- Напряжение цепи управления: Укажите требуемое напряжение постоянного или переменного тока (например, –110 В, ~220 В) для катушки привода.
- Условия окружающей среды: Убедитесь, что температура, влажность и высота над уровнем моря находятся в пределах допустимых эксплуатационных значений.
- Индивидуальные требования: При нестандартных условиях (например, повышенный ресурс, специальные покрытия) обращайтесь к производителю на раннем этапе проектирования.
Часто задаваемые вопросы
В1: В каких основных сферах применяется вакуумный выключатель ZN85-40.5?
Выключатель ZN85-40.5主要用于 на электростанциях, подстанциях и промышленных предприятиях для управления рабочими токами, токами перегрузки и токами короткого замыкания в трехфазных сетях переменного тока частотой 50 Гц с номинальным напряжением 40,5 кВ.
В2: Как выключатель ZN85-40.5 справляется с частыми коммутациями?
Он оснащен пружинным накопителем энергии и прочной конструкцией, обеспечивающими надежную работу при интенсивных коммутациях с механическим ресурсом свыше 10 000 циклов.
В3: Каков номинальный ток отключения короткого замыкания данного выключателя?
Выключатель ZN85-40.5 способен отключать номинальные токи короткого замыкания 25 кА или 31,5 кА в зависимости от конкретной модификации.
В4: Какие меры безопасности заложены в конструкцию выключателя?
Выключатель включает в себя интегрированные пружины включения и отключения, герметичную дугогасительную камеру и надежную изоляцию, обеспечивающие безопасную эксплуатацию в высоковольтных условиях.
В5: Возможна ли ручная операция с этим выключателем?
Да, выключатель поддерживает ручную зарядку пружины с помощью рукоятки, что позволяет выполнять ручное включение и отключение при необходимости.
Часто задаваемые вопросы
Q1: Можно ли установить выключатель ZN85-40.5 на высоте более 1000 метров?
Стандартное исполнение рассчитано на высоту до 1000 м. Для высокогорных регионов требуется заводская модификация изоляции. Свяжитесь с нами для расчета кастомной версии.
Q2: Какой номинальный ток отключения короткого замыкания поддерживает данная модель?
Выключатель обеспечивает отключение токов 25 кА или 31,5 кА в зависимости от модификации. Ток электродинамической стойкости составляет 63 кА или 80 кА. Уточняйте требуемое значение при заказе.
Q3: Какие варианты номинального тока доступны для заказа вакуумного выключателя?
Производятся модификации на 1250 А, 1600 А и 2000 А. Выбор зависит от расчетной нагрузки вашей подстанции. Запросите опросный лист для подбора оптимального исполнения.
Q4: Какое испытательное напряжение промышленной частоты выдерживает изоляция выключателя?
Изоляция выдерживает испытательное напряжение 95 кВ в течение 1 минуты при номинальном напряжении сети 40,5 кВ. Копии протоколов заводских высоковольтных испытаний предоставляются по запросу.
Q5: Где допускается эксплуатация выключателя ZN85-40.5?
Эксплуатация допускается исключительно внутри помещений в составе комплектных распределительных устройств. Температурный диапазон составляет от –25°C до +40°C при относительной влажности до 95%.
Q6: Как контролируется качество выключателей перед отгрузкой заказчику?
Каждый выключатель проходит комплекс механических и электрических испытаний, включая проверку сопротивления изоляции и циклов коммутации. Точный перечень тестов и наличие паспортов уточняйте у менеджера.
