O disjuntor a vácuo de alta tensão para interiores ZN85-40,5 kV é projetado para sistemas elétricos trifásicos CA de 50 Hz com tensão nominal de 40,5 kV. É amplamente utilizado em usinas termelétricas, subestações e instalações industriais para comutar com segurança correntes de carga, sobrecargas e correntes de curto-circuito em condições normais e anormais de operação.
Com um inovador arranjo superior-inferior, o ZN85-40,5 reduz significativamente a profundidade de instalação sem comprometer a integridade estrutural. Seu mecanismo de armazenamento de energia por mola está totalmente integrado ao quadro, formando uma unidade compacta e inseparável com os componentes móveis e fixos. Esse projeto proporciona uma estrutura mecânica simplificada, características suaves de atuação e excepcional confiabilidade operacional — mesmo sob comutações frequentes e ambientes elétricos severos.
Construção
- Operação de Fechamento: Um motor carrega a mola de fechamento; ao acionar o eletroímã de fechamento, a energia armazenada aciona o mecanismo para fechar os contatos, pré-carregando simultaneamente a mola de abertura e a mola de pressão dos contatos para operações subsequentes.
- Operação de Abertura: A energização do eletroímã de abertura ativa o mecanismo de disparo, liberando a energia armazenada na mola de abertura para separar rapidamente os contatos dentro da câmara de extinção de arco a vácuo.
- Carregamento Manual da Energia: Inserindo a alavanca manual no mecanismo de operação e oscilando-a aproximadamente 60 vezes, a mola de fechamento é carregada manualmente. Uma vez carregada, o disjuntor pode ser operado pelos botões manuais de abertura/fechamento.

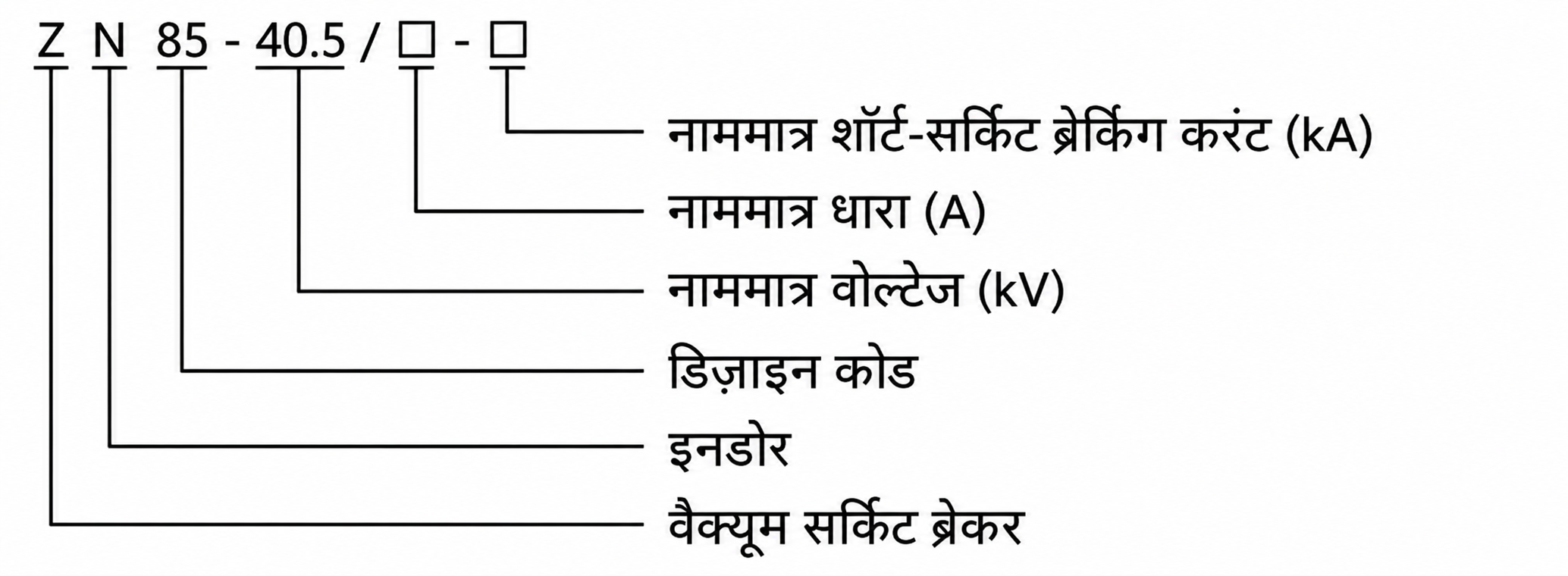

Explicação da Designação do Modelo:
- Z: Disjuntor a vácuo
- N: Tipo para interiores
- 85: Número de sequência do projeto
- 40,5: Tensão nominal (kV)
- □: Corrente nominal (A)
- □: Corrente nominal de interrupção de curto-circuito (kA)
Parâmetros técnicos
Condições de Serviço
O disjuntor a vácuo ZN85-40,5 kV é projetado para instalação em ambientes internos nas seguintes condições ambientais:
- Altitude: ≤1000 metros
- Temperatura ambiente: –25°C a +40°C
- Umidade relativa: ≤95% (média diária)
- Ausência de gases perigosos, poeira explosiva ou vibração severa
Parâmetros Técnicos
| Item (Parâmetro) |
Unidade | Dados |
|---|---|---|
| Tensão Nominal | kV | 40,5 |
| Corrente Nominal | A | 1250 1600 2000 |
| Frequência Nominal | Hz | 50 |
| Corrente Nominal de Interrupção de Curto-Circuito | kA | 25 31,5 |
| Corrente Nominal de Fechamento de Curto-Circuito (Valor de Pico) | kA | 63 80 |
| Corrente Suportável Nominal por Tempo Curto (4 s) | kA | 25 31,5 |
| Corrente Nominal de Pico Suportável | kA | 63 80 |
| Tensão Suportável Nominal em Frequência Industrial (1 min) | kV | 95 |
| Tensão Suportável Nominal de Impulso Atmosférico (Valor de Pico) | kV | 185 |
| Sequência Operacional Nominal | O–0,3s–CO–180s–CO | |
| Número de Operações com Corrente Nominal de Curto-Circuito | Vezes | 20 |
| Vida Mecânica | Vezes | 10000 |
| Tempo de Abertura | ms | ≤80 |
| Corrente de Interrupção de Banco de Capacitores Individual | A | 630 |
| Corrente de Interrupção de Bancos de Capacitores em Cascata | A | 400 |
| Tensão Nominal de Operação | V | –110/~110, –220/~220 |
Observação: Para requisitos especiais e cenários específicos de aplicação, entre em contato com nossa equipe técnica para soluções personalizadas.
Instalação e fiação
Dimensões de Instalação
O disjuntor ZN85-40,5 kV apresenta um arranjo compacto superior-inferior que minimiza a profundidade necessária no painel. Garanta folga adequada para operação manual, terminação de cabos e acesso à manutenção durante a instalação.
| Dimensão | Valor (mm) |
|---|---|
| Altura | 2100 |
| Largura | 1200 |
| Profundidade | 2800 |
| Espaçamento entre Furos de Fixação (Vertical) | 630 |
| Espaçamento entre Furos de Fixação (Horizontal) | 700 |
| Espaçamento entre Fases | 300 |
Seleção e perguntas frequentes
Guia de Seleção
- Compatibilidade com Tensão do Sistema: Confirme que a tensão nominal do sistema seja 40,5 kV CA 50 Hz antes da seleção.
- Corrente Nominal: Escolha entre 1250 A, 1600 A ou 2000 A conforme os requisitos contínuos de carga.
- Compatibilidade com Nível de Falha: Selecione capacidade de interrupção de 25 kA ou 31,5 kA de acordo com a corrente de curto-circuito presumida no ponto de instalação.
- Necessidades de Comutação de Capacitores: Se utilizado em bancos de capacitores, verifique conformidade com as capacidades de interrupção individuais (630 A) e em cascata (400 A).
- Tensão de Controle: Especifique a tensão de controle CC ou CA necessária (ex.: –110 V, ~220 V) para a bobina de operação.
- Condições Ambientais: Certifique-se de que temperatura ambiente, umidade e altitude estejam dentro dos limites especificados para serviço.
- Personalização: Para requisitos não padrão (ex.: vida mecânica estendida, revestimentos especiais), consulte o fabricante desde a fase inicial do projeto.
Perguntas Frequentes
P1: Quais são as principais aplicações do disjuntor a vácuo ZN85-40,5?
O disjuntor ZN85-40,5 é utilizado principalmente em usinas termelétricas, subestações e empresas industriais para gerenciar correntes de carga, sobrecargas e correntes de falha em sistemas trifásicos CA de 50 Hz com tensão nominal de 40,5 kV.
P2: Como o disjuntor ZN85-40,5 lida com operações frequentes de comutação?
Ele possui um mecanismo de armazenamento de energia por mola e uma estrutura robusta, garantindo operação confiável sob condições de comutação frequente, com vida mecânica superior a 10.000 ciclos.
P3: Qual é a corrente nominal de interrupção de curto-circuito deste disjuntor?
O ZN85-40,5 suporta correntes nominais de interrupção de curto-circuito de 25 kA ou 31,5 kA, dependendo do modelo específico.
P4: Quais medidas de segurança estão incluídas no projeto do disjuntor?
O disjuntor inclui molas integradas de abertura e fechamento, câmara selada de extinção de arco e isolamento confiável para garantir operação segura em ambientes de alta tensão.
P5: É possível operar manualmente este disjuntor?
Sim, o disjuntor permite carregamento manual da energia por meio de uma alavanca, possibilitando fechamento e abertura manuais quando necessário.
Perguntas Frequentes
Q1: Quais são as condições ambientais para instalação deste disjuntor?
A instalação deve ser em ambientes internos. A altitude máxima é de 1000m, com temperatura entre -25°C e +40°C. Confirme condições extremas com a fábrica.
Q2: Qual a corrente nominal de interrupção de curto-circuito suportada?
O modelo ZN85-40.5kV suporta correntes de interrupção de 25 kA ou 31,5 kA. A corrente de fechamento de pico é de 63 kA ou 80 kA. Selecione conforme o sistema.
Q3: Quais são as opções de corrente nominal disponíveis?
O disjuntor está disponível nas correntes nominais de 1250 A, 1600 A e 2000 A. A frequência nominal é de 50 Hz. Solicite a configuração adequada ao seu projeto.
Q4: Quais documentos técnicos acompanham o disjuntor na entrega?
Acompanham os manuais de operação e os parâmetros nominais, como a tensão suportável de 95 kV. Para certificados específicos de teste, solicite ao nosso time comercial.
Q5: É possível usar este disjuntor em altitudes superiores a 1000 metros?
A condição padrão de serviço limita a altitude a 1000 metros. Para instalações em altitudes mais elevadas, a aplicação está sujeita à confirmação e possíveis adequações de fábrica.
Q6: Em qual tipo de painel este disjuntor a vácuo é aplicado?
O ZN85-40.5kV é projetado para painéis de média tensão para interiores, como cubículas de 40,5 kV. Exige ambiente livre de gases perigosos e vibração severa.
Q7: Qual o limite de umidade relativa para operação segura?
A umidade relativa média diária não deve exceder 95%. O equipamento não deve ser instalado na presença de poeira explosiva. Consulte a engenharia para ambientes úmidos.
