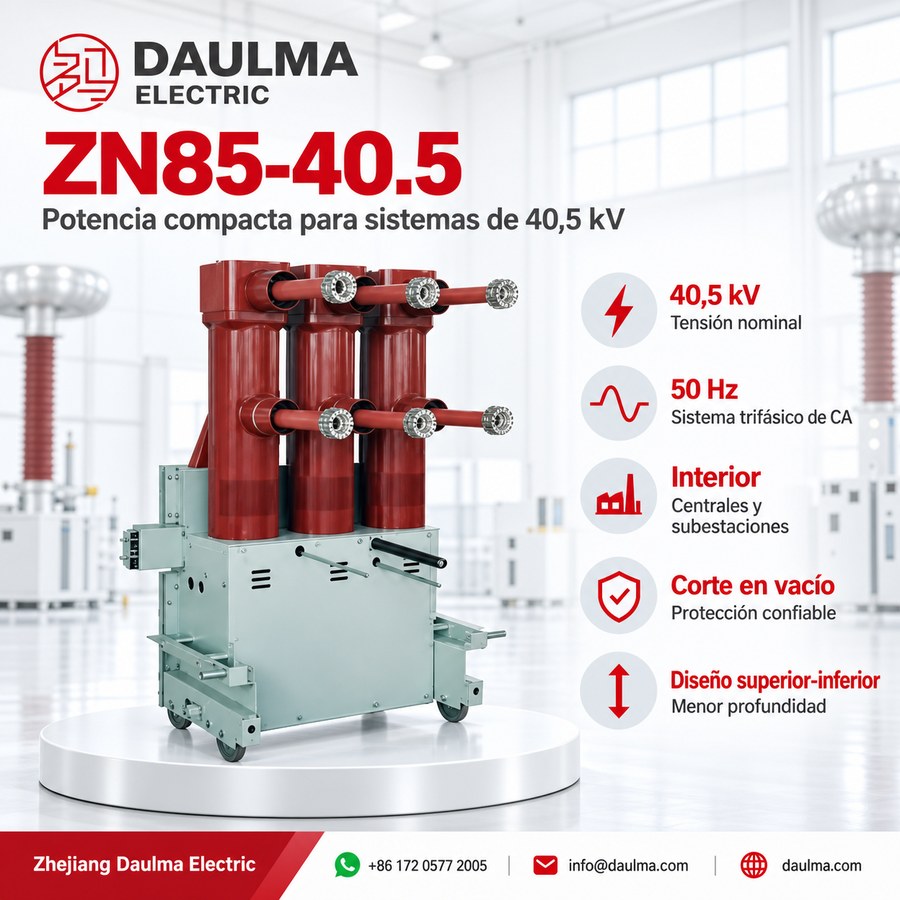

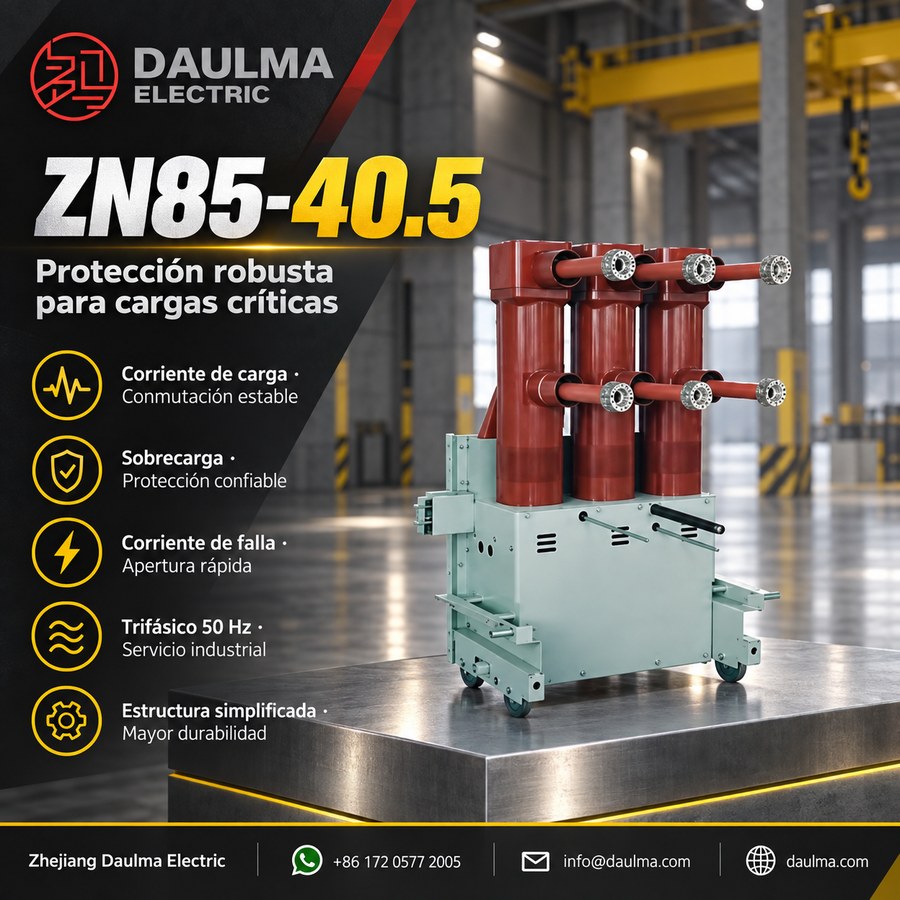

El interruptor de vacío interior de alta tensión ZN85-40.5kV está diseñado para sistemas eléctricos trifásicos de corriente alterna a 50 Hz con una tensión nominal de 40.5 kV. Se emplea ampliamente en centrales eléctricas, subestaciones e instalaciones industriales para conmutar de forma fiable corrientes de carga, corrientes de sobrecarga y corrientes de falla tanto en condiciones normales como anormales de operación.
Gracias a su innovadora disposición superior-inferior, el ZN85-40.5 reduce significativamente la profundidad de instalación sin comprometer la integridad estructural. Su mecanismo de almacenamiento de energía por resorte está completamente integrado en el bastidor, formando una unidad compacta e inseparable con los componentes móviles y fijos. Este diseño ofrece una estructura mecánica simplificada, características de salida suaves y una fiabilidad operativa excepcional, incluso bajo conmutación de alta frecuencia y entornos eléctricos exigentes.
Construcción

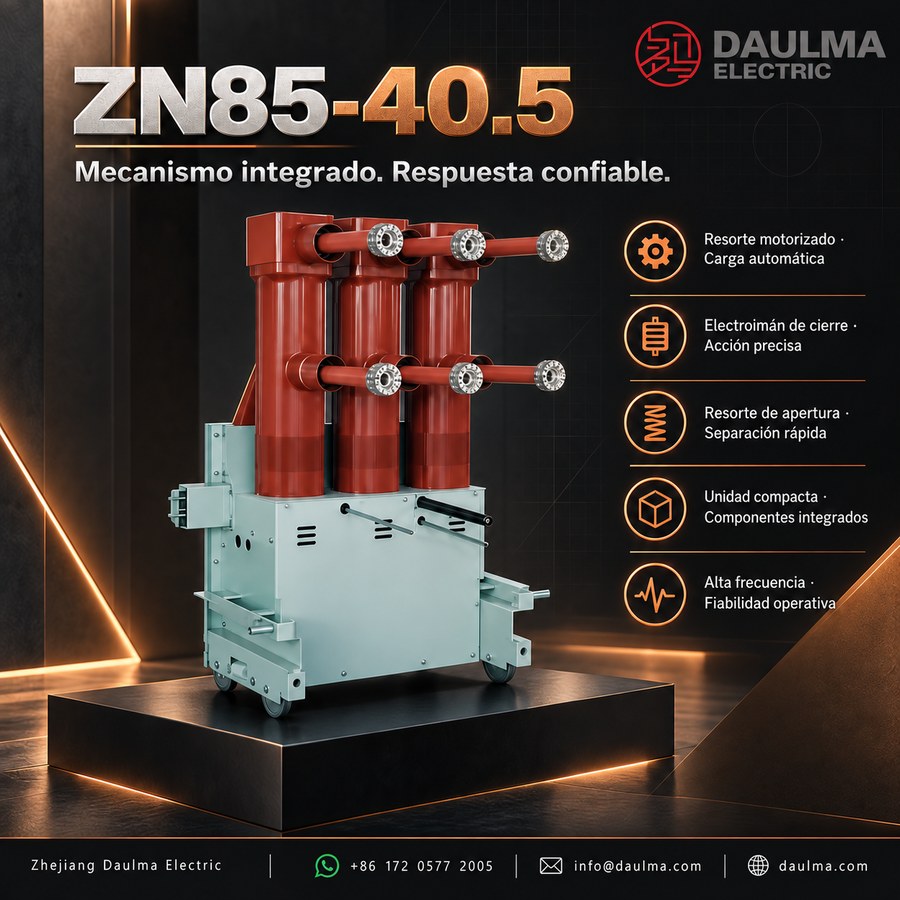

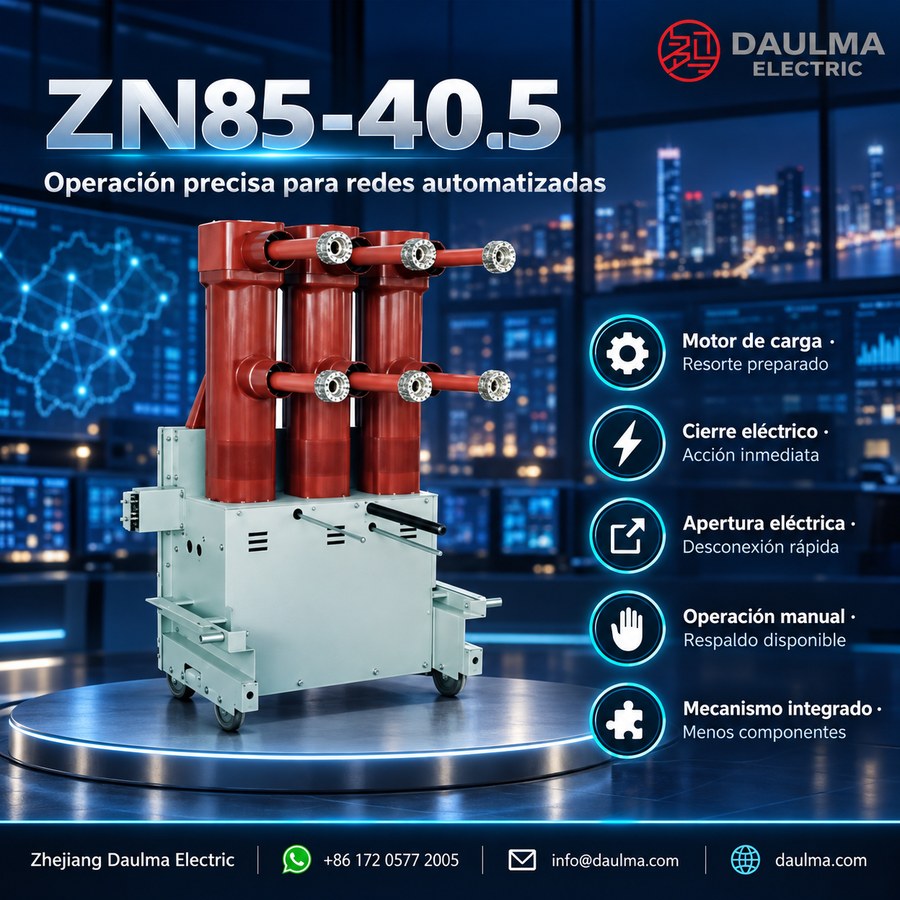

- Operación de cierre: Un motor carga el resorte de cierre; al activarse el electroimán de cierre, la energía almacenada acciona el mecanismo para cerrar los contactos, precargando simultáneamente el resorte de apertura y el resorte de presión de contacto para operaciones posteriores.
- Operación de apertura: Al energizar el electroimán de apertura, se activa el mecanismo de disparo, liberando la energía almacenada en el resorte de apertura para separar rápidamente los contactos dentro de la cámara de extinción de arco al vacío.

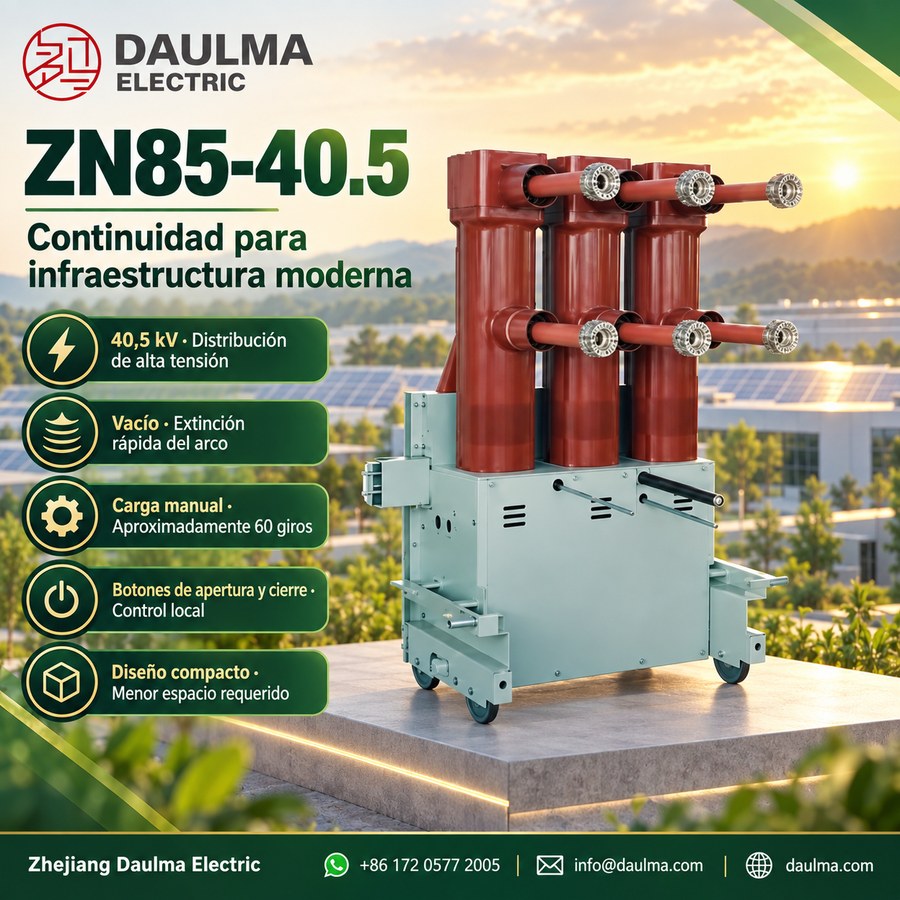

- Almacenamiento manual de energía: Insertando la manivela manual en el mecanismo de operación y oscilándola aproximadamente 60 veces, se carga manualmente el resorte de cierre. Una vez cargado, el interruptor puede operarse mediante los botones manuales de apertura y cierre.
Explicación de la designación del modelo:
- Z: Interruptor de vacío
- N: Tipo interior
- 85: Número de secuencia de diseño
- 40.5: Tensión nominal (kV)
- □: Corriente nominal (A)
- □: Corriente nominal de interrupción de cortocircuito (kA)
Parámetros técnicos
Condiciones de servicio
El interruptor de vacío ZN85-40.5kV está diseñado para instalación interior bajo las siguientes condiciones ambientales:
- Altitud: ≤1000 metros
- Temperatura ambiente: –25°C a +40°C
- Humedad relativa: ≤95% (promedio diario)
- Sin gases peligrosos, polvo explosivo ni vibraciones severas
Instalación y cableado
Dimensiones de instalación
El interruptor ZN85-40.5kV presenta una disposición compacta superior-inferior que minimiza la profundidad requerida en el equipo de maniobra. Asegúrese de dejar espacio suficiente para la operación manual, la terminación de cables y el acceso para mantenimiento durante la instalación.
| Dimensión | Valor (mm) |
|---|---|
| Altura | 2100 |
| Anchura | 1200 |
| Profundidad | 2800 |
| Distancia entre agujeros de montaje (vertical) | 630 |
| Distancia entre agujeros de montaje (horizontal) | 700 |
| Distancia entre fases | 300 |
Selección y preguntas frecuentes
Guía de selección
- Compatibilidad con la tensión del sistema: Confirme que la tensión nominal del sistema sea 40.5 kV CA a 50 Hz antes de seleccionar el equipo.
- Corriente nominal: Elija entre 1250 A, 1600 A o 2000 A según los requisitos continuos de carga.
- Compatibilidad con nivel de falla: Seleccione una capacidad de interrupción de 25 kA o 31.5 kA de acuerdo con la corriente de cortocircuito prevista en el punto de instalación.
- Requisitos de conmutación de condensadores: Si se utiliza para bancos de condensadores, verifique el cumplimiento con las capacidades de interrupción individuales (630 A) y en cascada (400 A).
- Tensión de control: Especifique la tensión de control requerida en CC o CA (por ejemplo, –110 V, ~220 V) para la bobina de operación.
- Condiciones ambientales: Asegúrese de que la temperatura ambiente, humedad y altitud estén dentro de los límites de servicio especificados.
- Personalización: Para requisitos no estándar (por ejemplo, vida mecánica extendida, recubrimientos especiales), consulte al fabricante en una fase temprana del diseño.
Preguntas Frecuentes
Q1: ¿Puede instalarse este interruptor de vacío a más de 1000 metros de altitud?
No, está limitado a altitudes ≤1000 metros. Para mayores altitudes, se requiere confirmación de fábrica para ajustar el diseño. Contacte con ingeniería para evaluaciones de altitud específicas.
Q2: ¿Qué pruebas de fábrica se realizan antes del envío?
Se ejecutan pruebas de rutina según estándares aplicables. Los certificados de ensayo individuales se incluyen con el equipo. Consulte los detalles específicos de las pruebas al confirmar su pedido.
Q3: ¿Cuál es el rango de temperatura ambiente para su funcionamiento normal?
Opera correctamente entre –25°C y +40°C. Si su proyecto requiere temperaturas fuera de este rango, el diseño debe ajustarse. Verifique las condiciones térmicas del tablero con nuestro equipo técnico.
Q4: ¿Cuándo se recomienda usar este interruptor en sistemas trifásicos de 40.5 kV?
Se recomienda para aplicaciones industriales en subestaciones de media tensión. Es ideal para sistemas trifásicos de 40.5 kV en interiores. Confirme las dimensiones del compartimento con el fabricante.
Q5: ¿Por qué no se debe instalar en ambientes con vibraciones severas?
El equipo sufre daños mecánicos y fallos de aislamiento en estas condiciones. La instalación exige ausencia total de vibraciones severas y polvo explosivo. Evalúe el entorno de la subestación antes de la instalación.
Q6: ¿Cómo afecta la personalización técnica al tiempo de entrega estándar?
Las modificaciones técnicas pueden extender los plazos de fabricación estándar. El tiempo exacto está sujeto a la complejidad del proyecto y la carga de la fábrica. Solicite un cronograma actualizado antes de la compra.
Q7: ¿Son compatibles estos interruptores con tableros de distribución interior de 40.5 kV?
Sí, están diseñados específicamente para esta aplicación. El modelo ZN85-40.5kV cumple con los requisitos para tableros de distribución interior de 40.5 kV. Revise la ficha técnica completa en el catálogo del fabricante.
