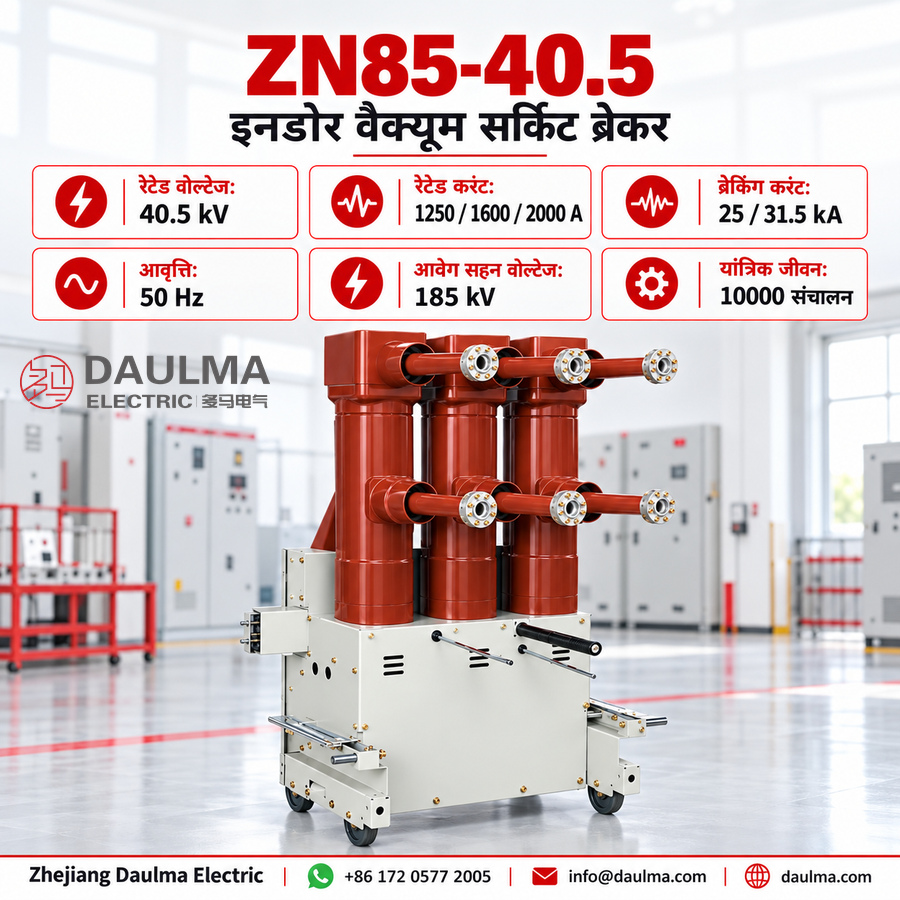

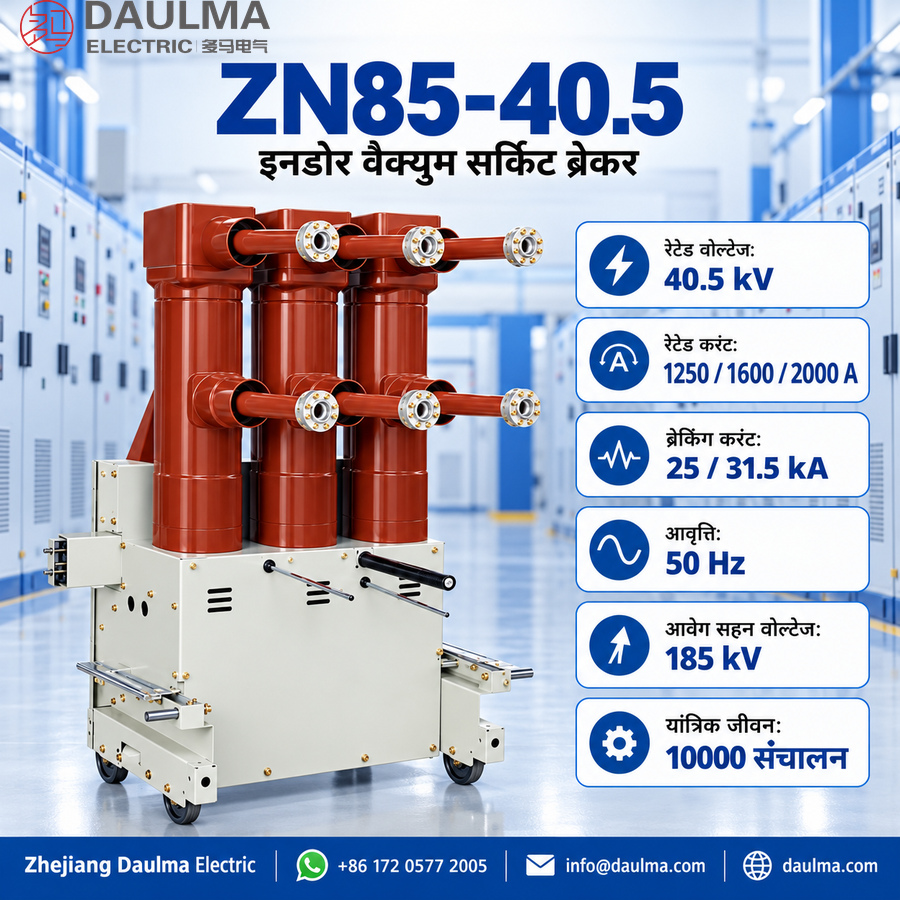

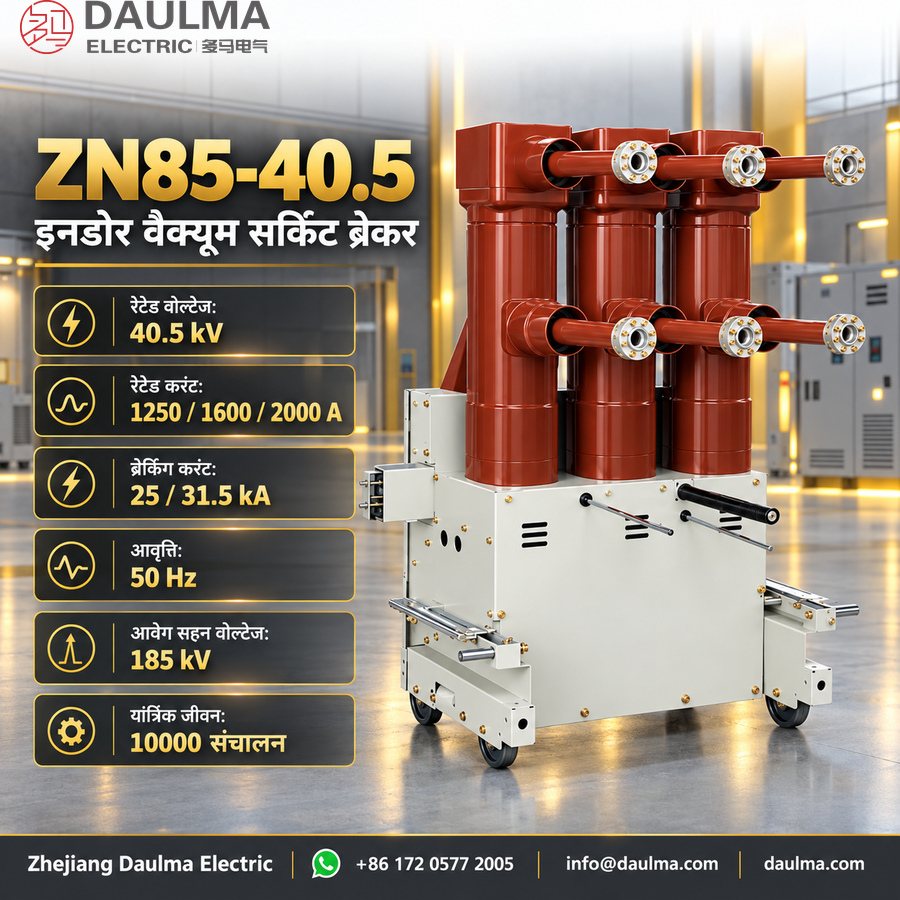

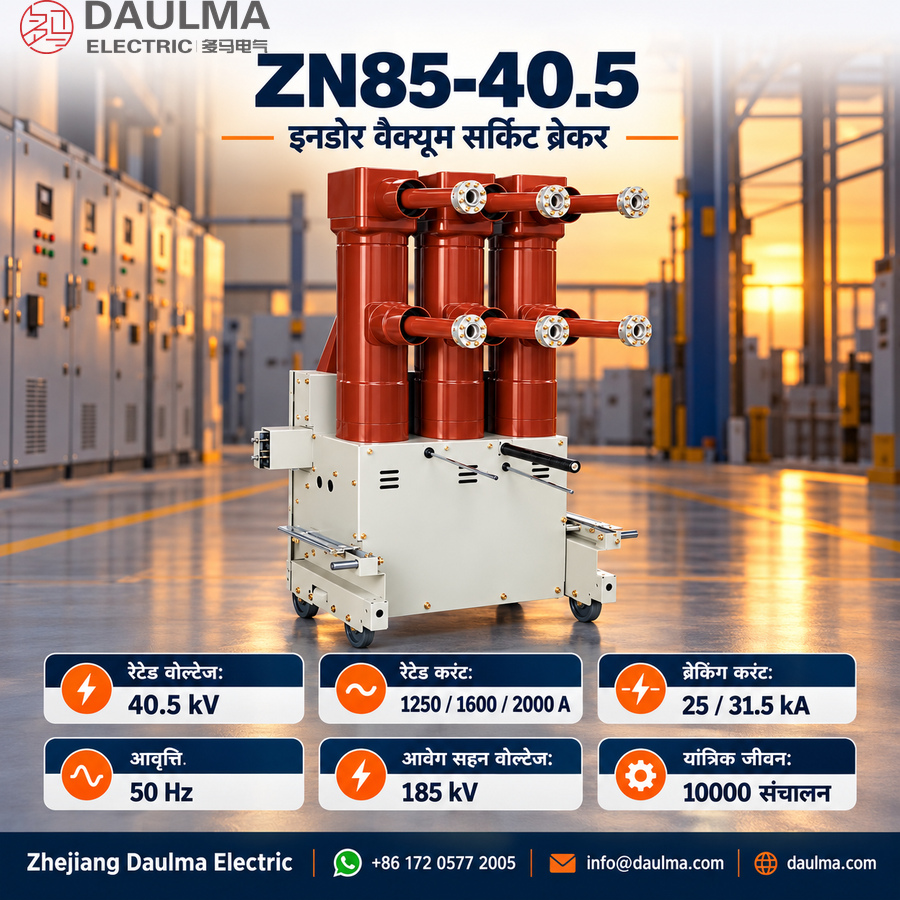

ZN85-40.5kV आंतरिक उच्च वोल्टेज निर्वात सर्किट ब्रेकर को 40.5kV नाममात्र वोल्टेज वाले त्रि-फेज AC 50Hz बिजली प्रणालियों के लिए डिज़ाइन किया गया है। इसका उपयोग बिजली घरों, सबस्टेशनों और औद्योगिक सुविधाओं में सामान्य एवं असामान्य परिचालन स्थितियों में भार धारा, अतिभार धारा और दोष धारा को विश्वसनीय रूप से स्विच करने के लिए किया जाता है।
इसमें एक नवीन ऊपरी-निचली व्यवस्था है, जिससे ZN85-40.5 की स्थापना गहराई काफी कम हो जाती है, जबकि संरचनात्मक अखंडता बनी रहती है। इसकी स्प्रिंग ऊर्जा संचय तंत्र पूर्णतः फ्रेम के भीतर एकीकृत है, जो गतिमान एवं स्थिर घटकों के साथ एक सघन और अविभाज्य इकाई बनाता है। इस डिज़ाइन से यांत्रिक संरचना सरल होती है, आउटपुट विशेषताएँ सुचारु रहती हैं और उच्च आवृत्ति स्विचिंग तथा कठोर विद्युत पर्यावरण में भी असाधारण परिचालन विश्वसनीयता प्राप्त होती है।
निर्माण
- बंद करने की क्रिया: एक मोटर बंद करने वाली स्प्रिंग को आवेशित करती है; बंद करने वाले विद्युत चुम्बक के सक्रिय होने पर, संचित ऊर्जा तंत्र को संपर्क बंद करने के लिए संचालित करती है, साथ ही खोलने वाली स्प्रिंग और संपर्क दबाव स्प्रिंग को आगे की क्रियाओं के लिए पूर्व-आवेशित करती है।
- खोलने की क्रिया: खोलने वाले विद्युत चुम्बक को ऊर्जा देने से ट्रिपिंग तंत्र सक्रिय होता है, जो खोलने वाली स्प्रिंग में संचित ऊर्जा को मुक्त करके निर्वात आर्क-शमन कक्ष में संपर्कों को त्वरित रूप से अलग कर देता है।
- मैनुअल ऊर्जा संचय: मैनुअल हैंडल को परिचालन तंत्र में डालकर लगभग 60 बार दोलन करने से बंद करने वाली स्प्रिंग मैनुअल रूप से आवेशित हो जाती है। एक बार आवेशित हो जाने पर, ब्रेकर को मैनुअल खोल/बंद बटनों द्वारा संचालित किया जा सकता है।

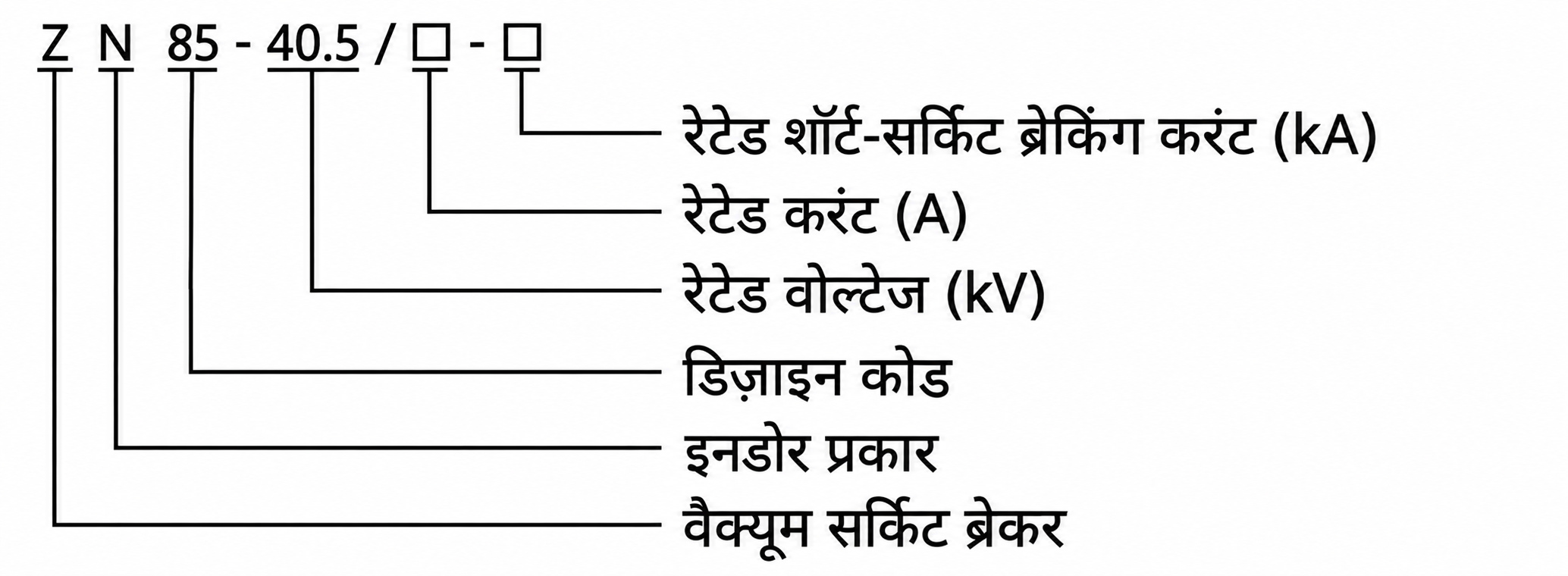

मॉडल नामकरण व्याख्या:
- Z: निर्वात सर्किट ब्रेकर
- N: आंतरिक प्रकार
- 85: डिज़ाइन अनुक्रम संख्या
- 40.5: नाममात्र वोल्टेज (kV)
- □: नाममात्र धारा (A)
- □: नाममात्र लघु-परिपथ विच्छेदन धारा (kA)
तकनीकी पैरामीटर
सेवा परिस्थितियाँ
ZN85-40.5kV निर्वात सर्किट ब्रेकर को निम्नलिखित पर्यावरणीय परिस्थितियों में आंतरिक स्थापना के लिए डिज़ाइन किया गया है:
- ऊँचाई: ≤1000 मीटर
- परिवेश तापमान: –25°C से +40°C
- सापेक्ष आर्द्रता: ≤95% (दैनिक औसत)
- कोई हानिकारक गैसें, विस्फोटक धूल या गंभीर कंपन नहीं
तकनीकी पैरामीटर
| आइटम (पैरामीटर) |
इकाई | डेटा |
|---|---|---|
| नाममात्र वोल्टेज | kV | 40.5 |
| नाममात्र धारा | A | 1250 1600 2000 |
| नाममात्र आवृत्ति | Hz | 50 |
| नाममात्र लघु-परिपथ विच्छेदन धारा | kA | 25 31.5 |
| नाममात्र लघु-परिपथ निर्माण धारा (शिखर) | kA | 63 80 |
| 4s नाममात्र लघु-अवधि सहन धारा | kA | 25 31.5 |
| नाममात्र शिखर सहन धारा | kA | 63 80 |
| 1-मिनट शक्ति आवृत्ति सहन वोल्टेज | kV | 95 |
| बिजली आघात सहन वोल्टेज (शिखर) | kV | 185 |
| नाममात्र परिचालन अनुक्रम | O–0.3s–CO–180s–CO | |
| नाममात्र लघु-परिपथ विच्छेदन धारा परिचालन | बार | 20 |
| यांत्रिक जीवन | बार | 10000 |
| खोलने का समय | ms | ≤80 |
| एकल संधारित्र बैंक विच्छेदन धारा | A | 630 |
| बैक-टू-बैक संधारित्र बैंक विच्छेदन धारा | A | 400 |
| नाममात्र परिचालन वोल्टेज | V | –110/~110, –220/~220 |
नोट: विशेष आवश्यकताओं और विशिष्ट अनुप्रयोग परिदृश्यों के लिए, अनुकूलित समाधानों के लिए कृपया हमारी तकनीकी टीम से संपर्क करें।
इंस्टॉलेशन और वायरिंग
स्थापना के आयाम
ZN85-40.5kV ब्रेकर में सघन ऊपरी-निचली व्यवस्था है जो स्विचगियर की आवश्यक गहराई को कम करती है। स्थापना के दौरान मैनुअल परिचालन, केबल टर्मिनल और रखरखाव पहुँच के लिए पर्याप्त स्पष्टता सुनिश्चित करें।
| आयाम | मान (mm) |
|---|---|
| ऊँचाई | 2100 |
| चौड़ाई | 1200 |
| गहराई | 2800 |
| माउंटिंग होल अंतराल (ऊर्ध्वाधर) | 630 |
| माउंटिंग होल अंतराल (क्षैतिज) | 700 |
| फेज अंतराल | 300 |
चयन और सामान्य प्रश्न
चयन मार्गदर्शिका
- प्रणाली वोल्टेज मिलान: चयन से पहले पुष्टि करें कि प्रणाली का नाममात्र वोल्टेज 40.5kV AC 50Hz है।
- धारा रेटिंग: निरंतर भार आवश्यकताओं के आधार पर 1250A, 1600A या 2000A में से चुनें।
- दोष स्तर संगतता: स्थापना बिंदु पर संभावित लघु-परिपथ धारा के अनुसार 25kA या 31.5kA विच्छेदन क्षमता चुनें।
- संधारित्र स्विचिंग आवश्यकताएँ: यदि संधारित्र बैंकों के लिए उपयोग किया जाता है, तो एकल (630A) और बैक-टू-बैक (400A) विच्छेदन क्षमता के अनुपालन की पुष्टि करें।
- नियंत्रण वोल्टेज: परिचालन कॉइल के लिए आवश्यक DC या AC नियंत्रण वोल्टेज (जैसे –110V, ~220V) निर्दिष्ट करें।
- पर्यावरणीय परिस्थितियाँ: सुनिश्चित करें कि परिवेश तापमान, आर्द्रता और ऊँचाई निर्दिष्ट सेवा सीमाओं के भीतर हैं।
- अनुकूलन: गैर-मानक आवश्यकताओं (जैसे विस्तारित यांत्रिक जीवन, विशेष लेप) के लिए, डिज़ाइन चरण के प्रारंभ में निर्माता से परामर्श करें।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: ZN85-40.5 निर्वात सर्किट ब्रेकर के प्रमुख अनुप्रयोग क्या हैं?
ZN85-40.5 ब्रेकर का प्राथमिक उपयोग बिजली घरों, सबस्टेशनों और औद्योगिक उद्यमों में 40.5kV नाममात्र वोल्टेज वाले त्रि-फेज AC 50Hz प्रणालियों में भार धारा, अतिभार और दोष धारा को प्रबंधित करने के लिए किया जाता है।
प्रश्न 2: ZN85-40.5 सर्किट ब्रेकर बार-बार स्विचिंग क्रियाओं को कैसे संभालता है?
इसमें स्प्रिंग ऊर्जा संचय तंत्र और मजबूत संरचना है, जो 10,000 से अधिक चक्रों के यांत्रिक जीवन के साथ उच्च आवृत्ति स्विचिंग परिस्थितियों में विश्वसनीय परिचालन सुनिश्चित करती है।
प्रश्न 3: इस सर्किट ब्रेकर की नाममात्र लघु-परिपथ विच्छेदन धारा क्या है?
ZN85-40.5 की नाममात्र लघु-परिपथ विच्छेदन धारा 25kA या 31.5kA है, जो विशिष्ट मॉडल पर निर्भर करती है।
प्रश्न 4: ब्रेकर डिज़ाइन में कौन-से सुरक्षा उपाय शामिल हैं?
ब्रेकर में एकीकृत खोलने और बंद करने वाली स्प्रिंग्स, सीलबंद आर्क-शमन कक्ष और विश्वसनीय इन्सुलेशन शामिल हैं, जो उच्च वोल्टेज पर्यावरण में सुरक्षित परिचालन सुनिश्चित करते हैं।
प्रश्न 5: क्या इस सर्किट ब्रेकर का मैनुअल परिचालन संभव है?
हाँ, ब्रेकर में हैंडल का उपयोग करके मैनुअल ऊर्जा संचय की सुविधा है, जिससे आवश्यकता पड़ने पर मैनुअल रूप से बंद और खोला जा सकता है।
Frequently Asked Questions
Q1: 31.5kA शॉर्ट-सर्किट ब्रेकिंग धारा के लिए कौन सा रेटेड करंट चुनें?
31.5kA ब्रेकिंग के लिए 1600A या 2000A रेटेड करंट उपलब्ध है। यह 50Hz सिस्टम के लिए डिज़ाइन किया गया है। सटीक चयन के लिए फैक्ट्री से संपर्क करें।
Q2: क्या इस ZN85 ब्रेकर को 1000 मीटर से ऊंचाई पर स्थापित किया जा सकता है?
नहीं, मानक डिज़ाइन अधिकतम 1000 मीटर ऊंचाई के लिए है। उच्च ऊंचाई के लिए विशेष संशोधन की आवश्यकता होती है। परियोजना विवरण के लिए हमसे संपर्क करें।
Q3: 2000A रेटेड करंट वाले मॉडल के लिए लीड टाइम क्या है?
मानक 1250A मॉडल तुरंत उपलब्ध हो सकते हैं, जबकि 2000A का समय पुष्टि के अधीन है। सटीक डिलीवरी शेड्यूल जानने के लिए कृपया पूछताछ करें।
Q4: इस 40.5kV ब्रेकर की बिजली आवृत्ति और आवेग सहन क्षमता क्या है?
यह 1-मिनट के लिए 95kV शक्ति आवृत्ति और 185kV बिजली आघात सहन कर सकता है। यह आंतरिक स्विचगियर अनुप्रयोगों के लिए उपयुक्त है। तकनीकी डेटाशीट के लिए पूछें।
Q5: क्या यह आंतरिक उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर अंतर्राष्ट्रीय मानकों का पालन करता है?
हाँ, यह उत्पाद अंतर्राष्ट्रीय उच्च वोल्टेज स्विचगियर मानकों के अनुरूप निर्मित है। इसका परिचालन अनुक्रम O–0.3s–CO–180s–CO है। प्रमाणन दस्तावेज़ों के लिए बिक्री टीम से संपर्क करें।
Q6: शिपमेंट से पहले इस सर्किट ब्रेकर पर कौन से फैक्ट्री टेस्ट होते हैं?
मान्यता प्राप्त परीक्षणों में शक्ति आवृत्ति और यांत्रिक परिचालन परीक्षण शामिल हैं। विशिष्ट गुणवत्ता प्रमाणन और परीक्षण रिपोर्ट पुष्टि के अधीन हैं। विस्तृत रिपोर्ट के लिए पूछताछ करें।
