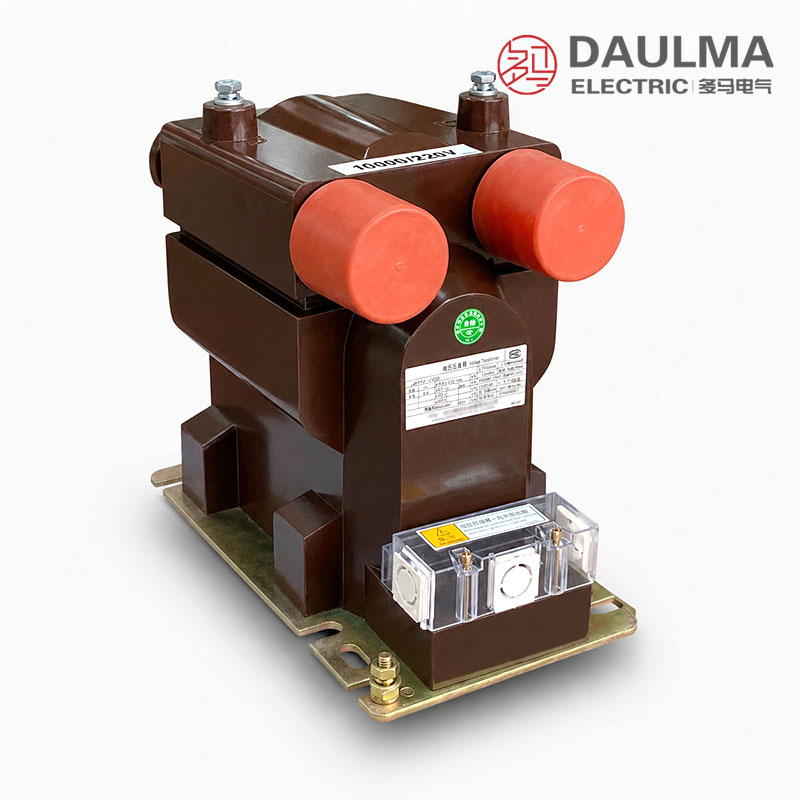

Přehled
JDZ10-6R a JDZ10-10R jsou jednofázové vnitřní napěťové transformátory s izolací z epoxidové pryskyřice a vestavěnou primární pojistkou, určené pro systémy 6 kV/6,3 kV a 10 kV/11 kV. Mají plně uzavřenou konstrukci z epoxidové pryskyřice, která zcela obaluje magnetický obvod i vinutí, čímž zajišťují vysokou izolační spolehlivost, odolnost proti vlhkosti a stabilní provoz v běžném vnitřním prostředí distribučních rozvaděčů.
Zařízení poskytují standardizovaná sekundární napětí (obvykle 100 V nebo dvojité 100/100 V) s třídami přesnosti 0,2; 0,5; 1,0 nebo 3P a jsou vhodné pro měření energie, indikaci napětí, ochranné relé a monitorovací funkce. Splňují normy GB1207-2006 a IEC60044-2:2003 a lze je použít samostatně jako jednofázové NT nebo seskupit do trojic pro třífázové aplikace.
Přehled hlavních jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Série modelů | JDZ10-6R / JDZ10-10R / JDZ10-10(6)R |
| Napěťová třída | 6 kV, 6,3 kV, 10 kV, 11 kV |
| Izolační prostředek | Epoxidová pryskyřice |
| Primární ochrana | S pojistkou |
| Jmenovitá frekvence | 50 Hz / 60 Hz |
| Sekundární napětí | 0,1 kV; dvojité sekundární 0,1/0,1 kV |
| Třídy přesnosti | 0,2; 0,5; 1,0; 3P |
| Mezní výkon | 400 VA (6 kV), 630 VA (10 kV/11 kV) |
| Úroveň izolace | 7,2/32/60 kV (6 kV); 12/42/75 kV (10 kV/11 kV) |
| Fázové uspořádání | Jednofázové |
| Provozní prostředí | Vnitřní |
| Normy | GB1207-2006, IEC60044-2:2003 |

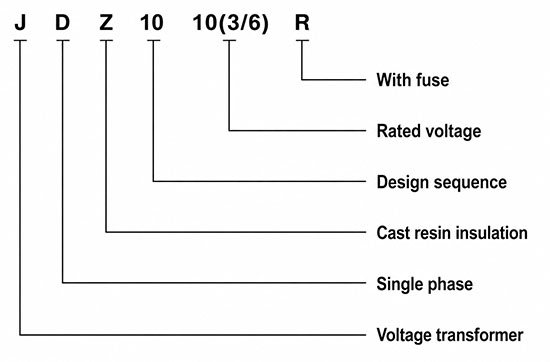

Označení modelu
- J: Napěťový transformátor
- D: Jednofázový
- Z: Izolace z lité epoxidové pryskyřice
- 10: Pořadí konstrukce
- 10(6): Jmenovitá napěťová třída (10 kV/11 kV nebo 6 kV/6,3 kV)
- R: S pojistkou

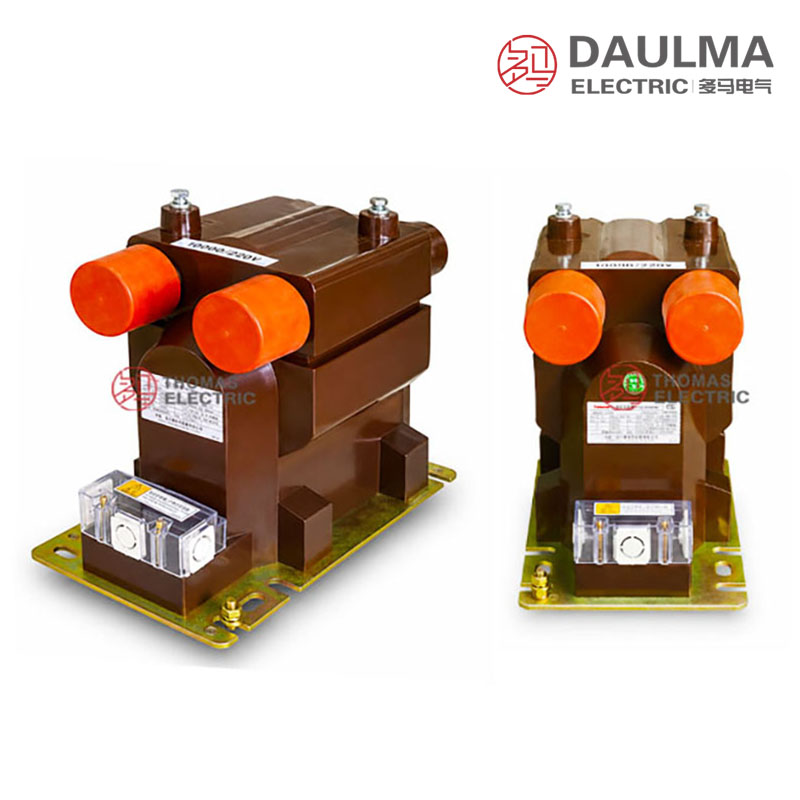

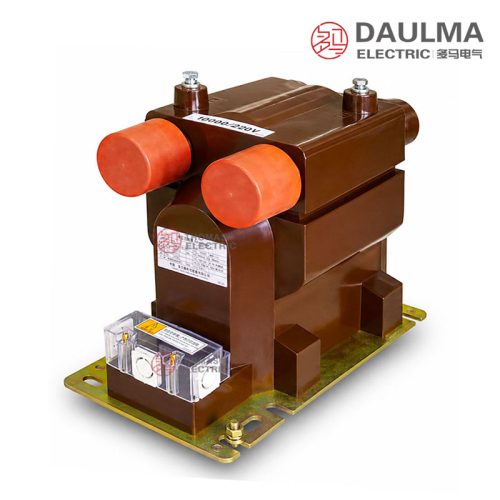

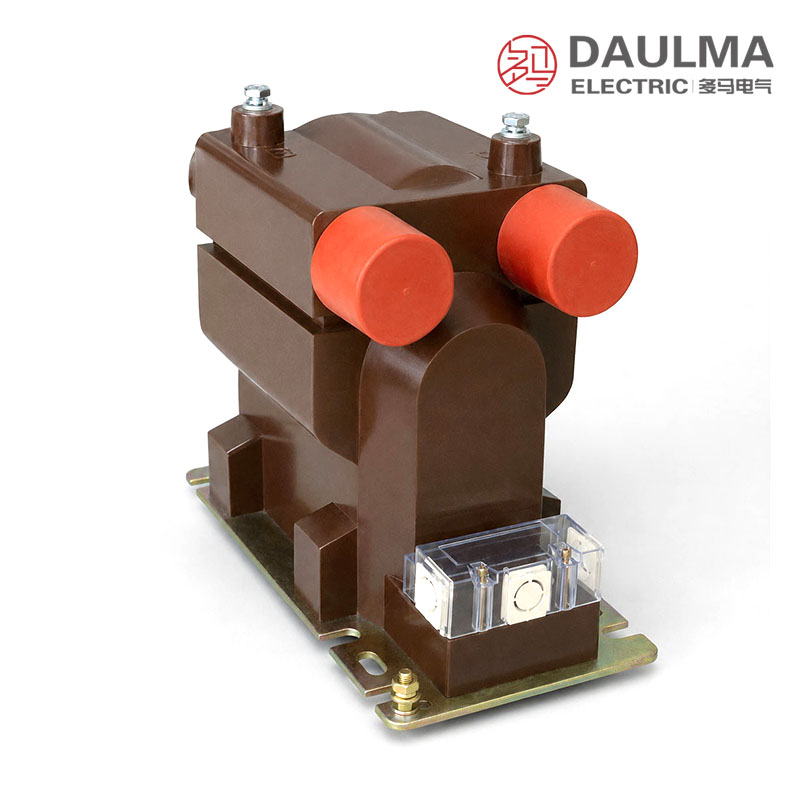

Konstrukce
Transformátory JDZ10-6R a JDZ10-10R mají robustní konstrukci z epoxidové pryskyřice, kde jsou magnetický obvod a primární/sekundární vinutí zcela zapouzdřeny v pevném, samozhášivém tělese z epoxidové pryskyřice. Tato monolitická struktura zajišťuje vynikající dielektrickou pevnost, mechanickou stabilitu a odolnost proti vlhkosti, prachu a povrchovému průrazu. Primární vinutí obsahuje integrovanou vyměnitelnou pojistku umístěnou uvnitř bloku pryskyřice, avšak přístupnou pro údržbu. Všechny vnější povrchy jsou hladké a nehygroskopické, vhodné pro dlouhodobý provoz ve standardních vnitřních rozvaděčích bez dodatečného těsnění či ochranných nátěrů.
Technické parametry
Provozní podmínky
- Okolní teplota: -5 °C až +40 °C
- Nadmořská výška: Nejvýše 1000 m n. m.
- Relativní vlhkost: Denní průměr max. 95 %, měsíční průměr max. 90 %
- Instalační prostředí: Vnitřní, nekorozivní, bez výbušného nebo vodivého prachu a bez silného vibrací nebo nárazů
Technické parametry
Transformátory JDZ10-6R a JDZ10-10R jsou vnitřní napěťové transformátory s izolací z epoxidové pryskyřice a integrovanou pojistkovou ochranou, určené pro systémy 6 kV a 10 kV. Nabízejí přesnost třídy 0,2/0,5, pracují v okolní teplotě -5 °C až +40 °C do nadmořské výšky 1000 m a splňují mezinárodní normy pro izolaci a výkon.
Varianty modelů a technická data
| Typ (Převod) |
Jmenovité napětí (kV) |
Jmenovitá úroveň izolace (kV) |
Třída přesnosti a jmenovitý výkon (VA) |
Mezní výkon (VA) |
|---|---|---|---|---|
| JDZ10-6R | 6 / 0,1 6,3 / 0,1 |
7,2 / 32 / 60 | 0,2 – 20 0,5 – 30 |
400 |
| JDZ10-10R | 10 / 0,1 11 / 0,1 |
12 / 42 / 75 | 0,2 – 20 0,5 – 30 3P – 30 |
630 |
| JDZ10-6R | 6 / 0,1 / 0,1 6,3 / 0,1 / 0,1 |
7,2 / 32 / 60 | 0,2 / 0,5 – 20 / 30 0,5 / 0,5 – 30 / 30 |
400 |
| JDZ10-10R | 10 / 0,1 / 0,1 11 / 0,1 / 0,1 |
12 / 42 / 75 | 0,2 / 0,5 – 20 / 30 0,2 / 0,5 / 6P – 10 / 15 / 100 |
630 |
Instalace a zapojení

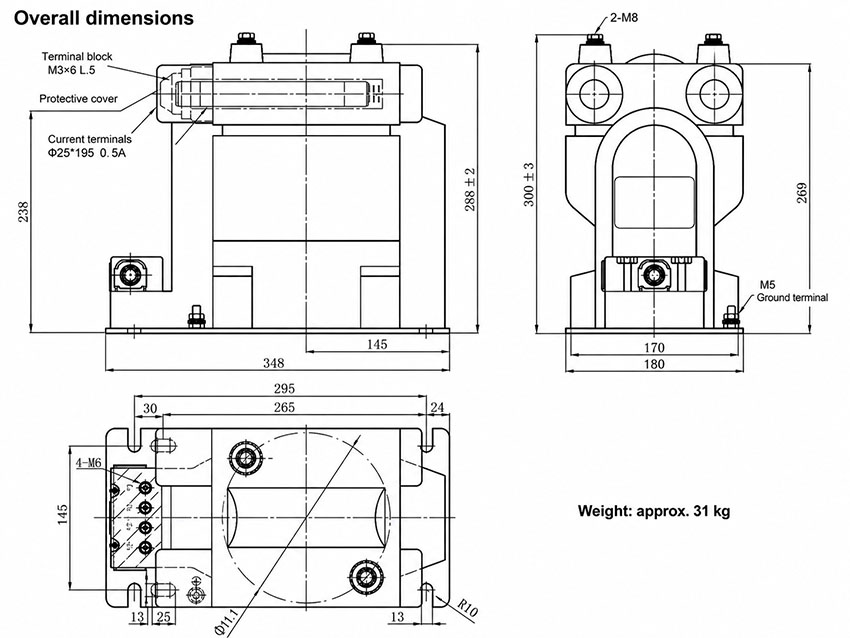

Instalační schéma
Napěťové transformátory JDZ10-6R a JDZ10-10R pro vnitřní montáž s izolací z epoxidové pryskyřice se upevňují dvěma šrouby M8 v horní části a čtyřmi šrouby M6 v úseku svorek. Zajistěte, aby byla montážní plocha rovná a pevná, aby unesla hmotnost jednotky cca 31 kg. Okolo jednotky zachovejte dostatečnou vzdálenost pro ventilaci a bezpečný přístup během provozu a údržby.

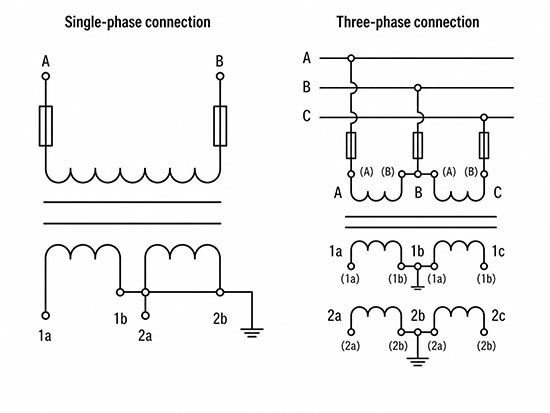

Svorkovnicové schéma
Primární svorky jsou označeny A a B. Sekundární svorky mohou být označeny jako 1a, 2a, 2b nebo ekvivalentně, v závislosti na interním uspořádání vinutí. Schéma ukazuje jak jednofázová, tak třífázová zapojení pomocí tří jednotek. Před zapnutím vždy ověřte polaritu svorek a uzemnění. Pro ochranné aplikace potvrďte, zda obvod vyžaduje samostatné měřicí vinutí, ochranné vinutí nebo kombinovaný výstup.
Výběr a časté otázky
Průvodce výběrem
- Zadejte přesné primární napětí: vyberte 6 kV nebo 6,3 kV pro JDZ10-6R a 10 kV nebo 11 kV pro JDZ10-10R; nepoužívejte jmenovitá napětí bez odpovídajícího převodového poměru na štítku.
- Zvolte přesnost pro měření: standardní jednovinuté verze jsou třídy 0,2 při 20 VA nebo třídy 0,5 při 30 VA s jedním nebo dvěma sekundárními obvody 100 V.
- Ověřte možnosti ochrany: JDZ10-10R uvádí třídu 3P při 30 VA, ale řádek s kombinací 0,2/0,5/6P má nekonzistentní převodový poměr a vyžaduje opravený vinutí schéma.
- Koordinujte pojistku a tepelný limit: ověřte jmenovité hodnoty primární pojistky a používejte 400 VA nebo 630 VA pouze jako tepelné limity, nikoli jako zátěže pro přesnost měření nebo ochrany.
- Schvalte dokumentaci a instalaci: požádejte o aktuální platnou normu pro NT a typové zkoušky, poté ověřte svorkovnicové schéma, přístup k pojistce, upevnovací body, nosnost 31 kg, okolní teplotu a nadmořskou výšku.
Často kladené otázky
Otázka 1: Jaký je rozdíl mezi JDZ10-6R a JDZ10-10R?
JDZ10-6R pokrývá primární napětí 6 kV/6,3 kV s izolací třídy 7,2 kV; JDZ10-10R pokrývá 10 kV/11 kV s izolací třídy 12 kV a nabízí navíc možnost třídy 3P.
Otázka 2: Jsou tyto transformátory fáze-fáze nebo fáze-země?
Uvedené převody jsou přímé 6/0,1 kV, 6,3/0,1 kV, 10/0,1 kV nebo 11/0,1 kV, což naznačuje aplikaci mezi fázemi s primárními svorkami A a B.
Otázka 3: Co znamená přípona „R“?
Označuje konstrukci s primární pojistkou. U konkrétní varianty ověřte napětí, proud, vypínací schopnost a postup výměny pojistky.
Otázka 4: Může verze se dvěma sekundáry sloužit současně pro měření i ochranu?
Oddělené obvody jsou možné, ale řádek kombinující 0,2/0,5/6P uvádí více funkcí, než vysvětluje uvedený převodový poměr. Před výběrem vyžádejte opravené schéma.
Otázka 5: Jsou 400 VA a 630 VA zaručené výstupy s přesností?
Ne. Jedná se o mezní výkony. Přesnost je zaručena pouze při uvedených zátěžích 20 VA, 30 VA nebo jiných schválených hodnotách.
Otázka 6: Je IEC 60044-2 stále preferovanou normou pro projekty?
Jedná se o zastaralou normu pro napěťové transformátory. Specifikujte aktuální normu požadovanou projektem a vyžadujte odpovídající prohlášení a důkazy o typových zkouškách.
Otázka 7: Jaká opatření jsou nezbytná při uvádění do provozu?
Ověřte přesný převod, polaritu, údaje o pojistce, schéma vinutí, sekundární zátěž, ochranu sekundáru a uzemnění; před prací s pojistkou odpojte napájení a nikdy nezkratujte sekundární obvod NT.
Často kladené otázky
Q1: Lze transformátor JDZ10 instalovat do venkovního prostředí s vysokou vlhkostí?
Ne, transformátor je určen výhradně pro vnitřní instalaci. Provozní prostředí musí být bez korozivních plynů a vodivého prachu. Pro venkovní aplikace kontaktujte naše techniky.
Q2: Jakou třídu přesnosti zvolit pro fakturační měření a ochranu?
Pro fakturační měření použijte třídu 0,2 s příkonem 20 VA. Pro běžné indikace a ochranu je vhodná třída 0,5 nebo 3P. Přesnou konfiguraci konzultujte s naším inženýrským týmem.
Q3: Jaké jsou izolační hladiny transformátoru JDZ10-10R pro systémy 10 kV?
Model JDZ10-10R má jmenovitou izolační hladinu 12/42/75 kV. Je konstruován s epoxidovou izolací a integrovanou pojistkou pro systémy do 10 kV. Technický list si vyžádejte u obchodního oddělení.
Q4: Jsou k dispozici varianty se dvěma sekundárními vinutími pro složitější rozváděče?
Ano, v nabídce jsou modely s dvojitým sekundárním vinutím, například 6/0,1/0,1 kV. Přesné technické provedení a dostupnost jsou vždy předmětem potvrzení. Pro poptávku kontaktujte naše obchodní oddělení.
Q5: Jaké typy továrních zkoušek a certifikací jsou standardem před expedicí?
Rozsah výstupních zkoušek a dodávaných certifikátů se řídí mezinárodními normami pro izolaci a výkon. Konkrétní protokol o zkouškách je předmětem potvrzení. Detaily si vyžádejte u vašeho projektového manažera.
Q6: Pro jaké průmyslové aplikace je vhodný tento jednofázový transformátor s pojistkou?
Transformátory řady JDZ10 jsou určeny pro vnitřní rozváděče v průmyslových provozech do nadmořské výšky 1000 m. Zajišťují přesné měření a ochranu v sítích 6 kV a 10 kV.
Q7: Proč je omezena instalace do nadmořské výšky nad 1000 metrů?
Nadmořská výška nad 1000 m ovlivňuje dielektrickou pevnost vzduchu a chladicí výkon. Pro aplikace ve vyšších nadmořských výškách je nutné snížení výkonu nebo speciální provedení. Kontaktujte nás pro výpočet.
