Přehled

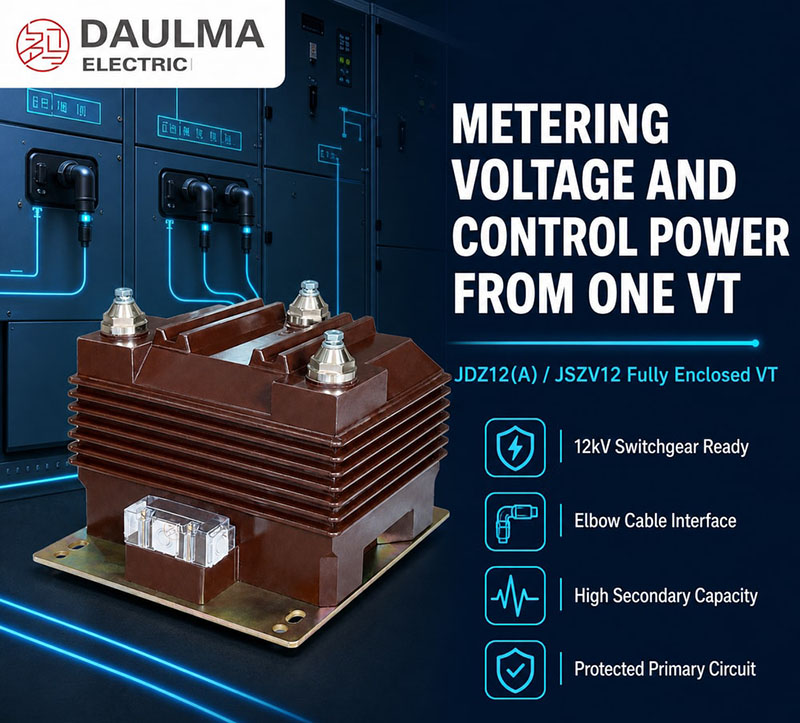

Napěťové měniče JDZ12(A)-3/6/10(R) a JSZV12-10R jsou pojistkami chráněné, plně uzavřené epoxidové litinové transformátory určené pro venkovní střídavé kovové rozvaděče třídy 12 kV, včetně instalací typu XGW-12. Tyto jednotky jsou vybaveny primární pojistkovou ochranou a konektorem pro ohebný kabelový konektor (elbow plug), přičemž všechny vnitřní komponenty – magnetické jádro, primární i sekundární vinutí – jsou plně zapouzdřeny do vlhkostně odolné epoxidové pryskyřice pro zvýšení spolehlivosti izolace.
Zařízení jsou navržena podle norem GB1207-1997 a poskytují přesné sekundární výstupy pro měření (100 V), monitorování, ochranné relé a volitelně 220 V pro napájení ovládacích obvodů vypínačů. Jejich konstrukce zajišťuje stabilní provoz za podmínek znečištění třídy II a nadmořských výšek do 1000 m, což je činí vhodnými pro náročné venkovní prostředí rozvaděčů.
Přehled klíčových parametrů
| Parametr | Hodnota |
|---|---|
| Třída napětí | Třída rozvaděčů 12 kV |
| Primární ochrana | Integrovaná primární pojistka |
| Primární konektor | Konektor pro ohebný kabelový konektor (elbow plug) |
| Sekundární výstup (standardní) | 100 V |
| Sekundární výstup (volitelný) | 220 V (pro ovládací obvody) |
| Účiník zátěže | cosφ = 0,8, induktivní |
| Provozní prostředí | Venkovní pevné kovové rozvaděče |
| Max. nadmořská výška | ≤1000 m |
| Stupeň znečištění | Třída II |
| Izolační konstrukce | Plně uzavřená epoxidová litina |
Konstrukce
Napěťové měniče JDZ12(A) a JSZV12 využívají plně uzavřenou epoxidovou litinovou konstrukci, ve které jsou magnetické jádro, primární i sekundární vinutí zcela zabudovány do pevného pryskyřičného tělesa. Tento design zajišťuje vynikající mechanickou pevnost, výbornou odolnost proti vlhkosti a dlouhodobou integritu izolace za venkovních provozních podmínek. Primární vinutí obsahuje integrovanou pojistku pro ochranu proti přetížení a končí konektorem pro ohebný kabelový konektor kompatibilní se standardními venkovními rozvaděči 12 kV. Sekundární svorky jsou přístupné prostřednictvím izolovaných průchodovek na vnější straně litinového pouzdra, což umožňuje bezpečné připojení k měřicím, ochranným a ovládacím obvodům dle konfigurace.
Technické parametry
Provozní podmínky
- Nadmořská výška: ≤1000 m
- Stupeň znečištění: Splňuje požadavek třídy II
- Provozní prostředí: Venkovní pevné kovové rozvaděče
- Aplikace v rozvaděči: Venkovní střídavé pevné kovové rozvaděče typu XGW-12
Technické parametry
Pojistkami chráněný plně uzavřený napěťový měnič JDZ12(A)/JSZV12 je navržen pro aplikace v rozvaděčích 12 kV, s plně uzavřenou epoxidovou litinovou izolací a pojistkami chráněným primárním vinutím. Pracuje za standardních podmínek do nadmořské výšky 1000 m a splňuje normy GB1207-1997, GB20840.3-2013 a IEC61869-3:2011.
Varianty modelů
| Položka | Specifikace |
|---|---|
| Série modelů | JDZ12(A)-3/6/10(R), JSZV12-10R |
| Typ produktu | Pojistkami chráněný plně uzavřený napěťový měnič / potenciálový transformátor |
| Izolační konstrukce | Plně uzavřená epoxidová litinová izolace |
| Montáž | Venkovní pevné kovové rozvaděče |
| Aplikace v rozvaděči | Venkovní střídavé pevné kovové rozvaděče typu XGW-12 |
| Třída napětí | Třída rozvaděčů 12 kV |
| Primární ochrana | Primární vinutí s pojistkovou ochranou |
| Primární připojení | Rozhraní s konektorem pro ohebný kabelový konektor |
| Sekundární výstup | Měřicí výstup 100 V; volitelný výstup 220 V pro provozní napájení |
| Účiník zátěže | cosφ = 0,8, induktivní |
| Nadmořská výška | ≤1000 m |
| Stupeň znečištění | Splňuje požadavek třídy II |
| Normy | GB1207-1997, GB20840.3-2013, IEC61869-3:2011 nebo požadavky projektu |
Data napěťového měniče
| Typ (Převod) |
Jmenovitá izolační úroveň (kV) |
Třída přesnosti a jmenovitý výkon |
Max. výkon |
|---|---|---|---|
| JSZV12-6R 6000/100 |
7,2/32/60 | 0,2—40 0,5—100 1,0—200 3,0—500 |
600 VA |
| JSZV12-10R 10000/100 |
12/42/75 | 0,2—40 0,5—100 1,0—200 3,0—500 |
600 VA |
| JSZV12-10R 10000/110 |
|||
| JSZV12-10R 10000/220 |
|||
| JSZV12-10R 6000/100/220 |
7,2/32/60 | ||
| JSZV12-10R 10000/100/220 |
12/42/75 | 0,5/3—50/500 | 1000 VA pro 3fázovou skupinu |
- Jmenovitý výkon a odpovídající třída přesnosti jsou dodávány jako jedna vybraná kombinace.
- Výstup 100 V se používá pro měření napětí a měřicí obvody.
- Výstup 220 V lze použít jako zdroj provozního napájení pro ovládání vypínačů, je-li specifikován.
- Hodnota pojistky musí odpovídat schopnosti napěťového měniče odolat zkratu a návrhu ochrany projektu.
- Pro speciální požadavky mimo uvedený rozsah je nutné potvrzení mezi výrobcem a kupujícím.
Instalace a zapojení
Instalační schéma
Sérii JSZV12-10R / JDZ12(A) je nutné instalovat v souladu se schváleným obrysovým výkresem, uspořádáním kabelových konektorů a návrhem rozvaděče. Vzhledem k ohebnému kabelovému konektoru na primární straně ověřte před výrobou typ konektoru, směr kabelu, přístup k pojistkám a uspořádání uzemnění.
Schématické zapojení
Primární připojení musí využívat specifikované rozhraní s ohebným kabelovým konektorem. Sekundární svorky je třeba zapojit podle schváleného schématu. Obvod pro měření 100 V a obvod provozního napájení 220 V musí být připojeny odděleně dle označení svorek. Zajistěte dostatečnou vůli pro montáž a výměnu pojistek v rámci konstrukce rozvaděče. Před uvedením do provozu ověřte uzemnění, stínění a polaritu svorek.
Výběr a časté otázky
Průvodce výběrem
- Ověřte model: detailní parametry jsou uvedeny pouze pro varianty JSZV12; před specifikací JDZ12(A) jako ekvivalentu vyžádejte samostatná elektrická a mechanická data.
- Vyberte převod a izolaci: zvolte verzi 6 kV/100 V s izolační úrovní 7,2/32/60 kV nebo 10 kV/100 V s izolační úrovní 12/42/75 kV.
- Zvolte sekundární účel: použijte jediný měřicí výstup 100 V nebo 110 V, samostatnou možnost 220 V nebo kombinaci 100 V/220 V, pokud je vyžadováno ovládací napájení.
- Ověřte požadavek na ovládací napájení: porovnejte náběhový proud cívky vypínače, trvalou zátěž, účiník a regulaci napětí s uvedeným vinutím 500 VA třídy 3,0 a skupinovým limitem 1000 VA.
- Schvalte rozhraní: koordinujte údaje o pojistkách, normu ohebného konektoru, výrobce, směr kabelu, stínění, uzemnění, prostor pro výměnu a konečné uspořádání rozvaděče.
Časté dotazy
Otázka 1: Jsou JDZ12(A) a JSZV12 elektricky zaměnitelné?
Na základě této stránky nelze potvrdit. Pouze JSZV12 má detailní řádky s převody a výstupy; JDZ12(A) vyžaduje vlastní schválený datový list a výkres obrysu.
Otázka 2: Jedná se o samostatný venkovní transformátor vystavený počasí?
Uvedená aplikace je uvnitř venkovních pevných kovových rozvaděčů. Ověřte celkovou odolnost skříně proti počasí, kondenzaci a znečištění, nikoli považujte samotný měnič za přímo vystavené zařízení.
Otázka 3: Co musí být shodné u ohebného kabelového konektoru?
Ověřte normu rozhraní, třídu napětí/proudu, kompatibilitu výrobce, průměr kabelu, uspořádání stínění a uzemnění, směr vstupu a dostupnou hloubku montáže.
Otázka 4: Může vinutí 220 V ovládat vypínač?
Může napájet kompatibilní ovládací zařízení, avšak náběhový proud cívky při zapnutí/vypnutí, trvalý provoz a přípustný pokles napětí musí odpovídat schválené výstupní charakteristice.
Otázka 5: Znamená třída 3 na vinutí 220 V ochrannou třídu 3P?
Ne. Tabulka uvádí třídu 3 s výkonovým pomocným výstupem, což označuje třídu 3,0, nikoli stanovenou ochrannou třídu 3P.
Otázka 6: Proč je třeba ověřit označení modelu 6 kV s duálním výstupem?
Jeho řádek ukazuje převod 6000 V, ale označuje jednotku jako JSZV12-10R. Před objednáním nebo uvedením do provozu vyžádejte opravený jmenovitý štítek.
Otázka 7: Jaké bezpečnostní kontroly jsou nutné před zapnutím?
Ověřte převod, polaritu, koordinaci pojistek, správné zapojení konektoru a stínění, oddělení měřicích/ovládacích obvodů, sekundární ochranu a uzemnění; nikdy nezkratujte sekundární obvod napěťového měniče.
