Descripción general

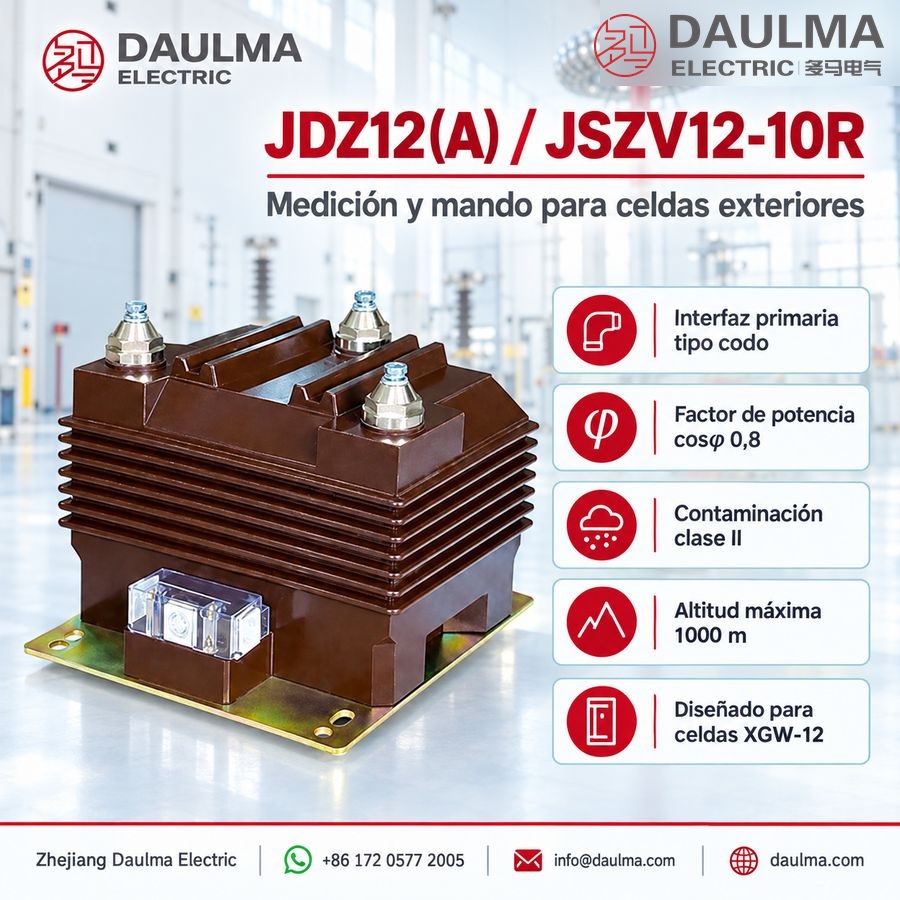

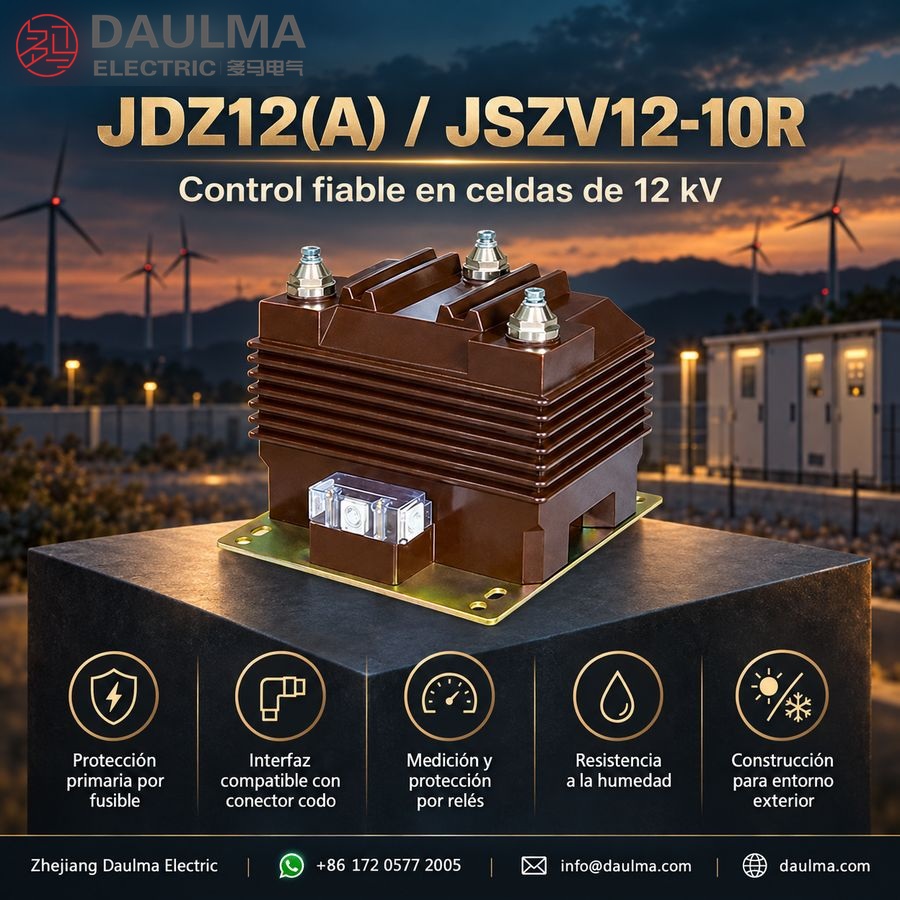

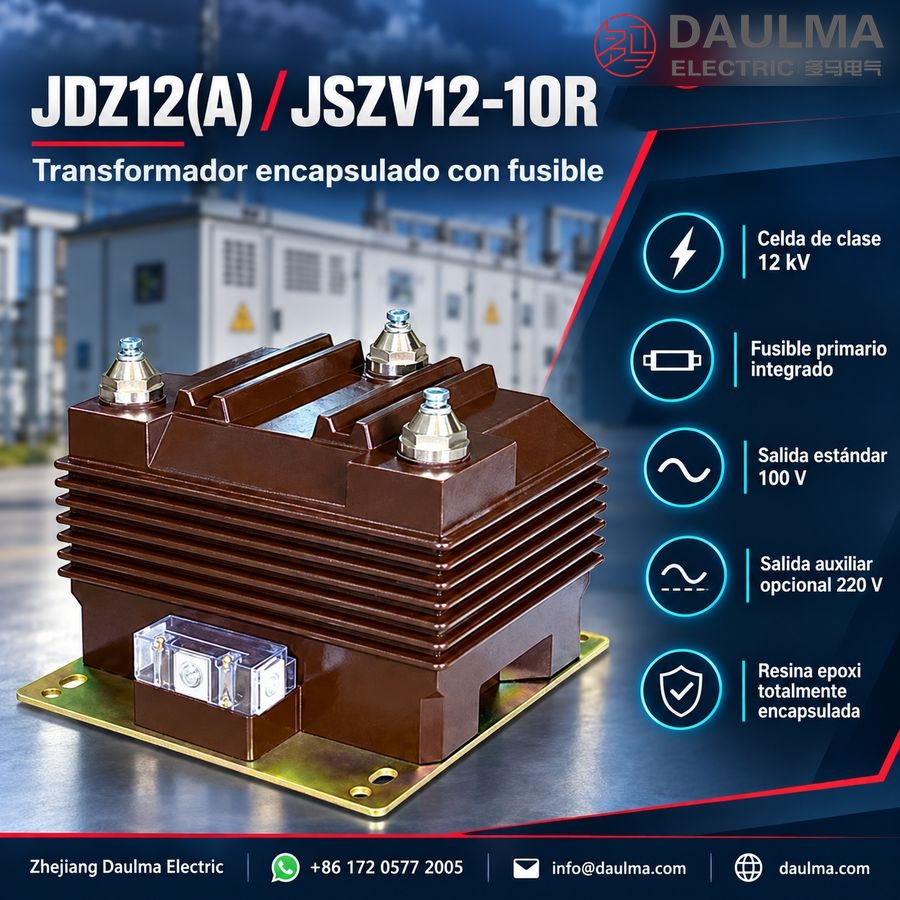

Los transformadores de tensión JDZ12(A)-3/6/10(R) y JSZV12-10R son unidades fusibles, totalmente encapsuladas en resina epoxi, diseñadas para aplicaciones en celdas metálicas fijas exteriores de 12 kV, incluyendo instalaciones tipo XGW-12. Estas unidades incorporan protección mediante fusible primario e interfaz de conector tipo codo, con todos sus componentes internos —núcleo, devanado primario y devanado secundario— completamente encapsulados en resina epoxi resistente a la humedad, lo que garantiza una fiabilidad superior del aislamiento.
Diseñados conforme al estándar GB1207-1997, proporcionan salidas secundarias precisas para medición (100 V), supervisión, protección por relés y, opcionalmente, alimentación de 220 V para circuitos de mando de interruptores. Su construcción asegura un rendimiento estable en condiciones de contaminación clase II y altitudes hasta 1000 m, siendo aptos para entornos exigentes en celdas exteriores.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | Clase de celda de 12 kV |
| Protección primaria | Fusible primario integrado |
| Conector primario | Interfaz de conector tipo codo |
| Salida secundaria (estándar) | 100 V |
| Salida secundaria (opcional) | 220 V (para circuitos de mando) |
| Factor de potencia de carga | cosφ = 0,8 en retraso |
| Ambiente de instalación | Celda metálica fija exterior |
| Límite de altitud | ≤1000 m |
| Nivel de contaminación | Clase II |
| Estructura de aislamiento | Totalmente encapsulado en resina epoxi |
Construcción

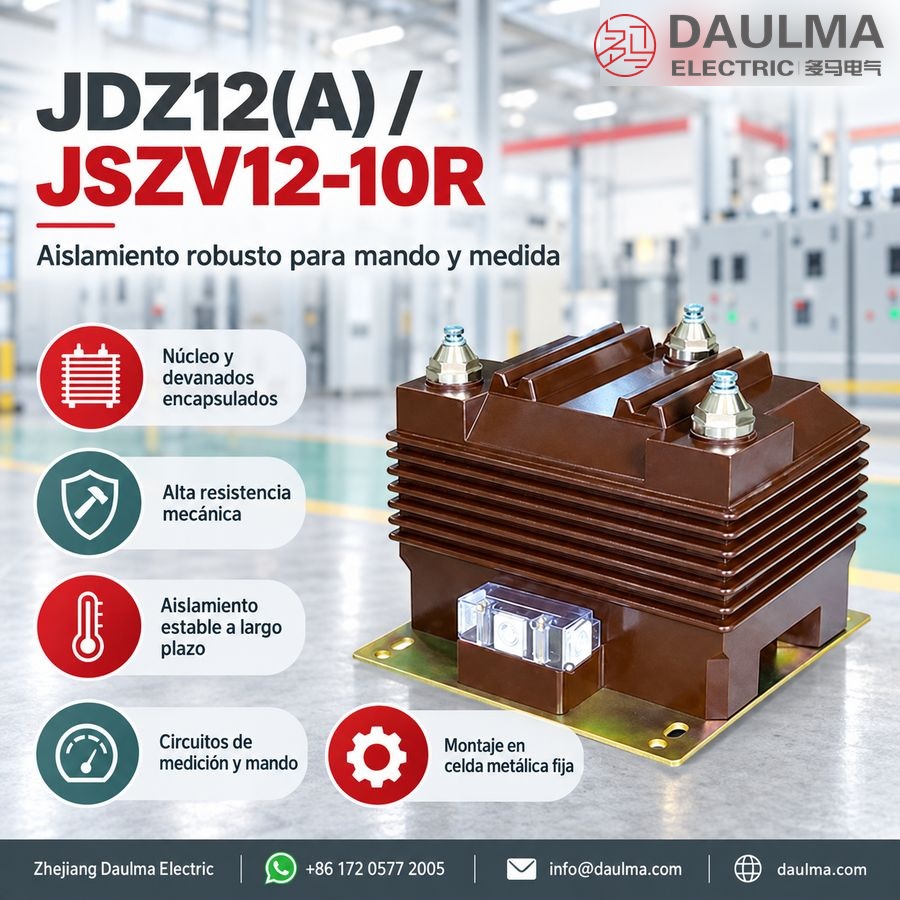

Los transformadores de tensión JDZ12(A) y JSZV12 emplean una construcción totalmente encapsulada en resina epoxi, en la que el núcleo magnético, el devanado primario y el devanado secundario están completamente embebidos en un cuerpo sólido de resina. Este diseño ofrece excelente resistencia mecánica, alta resistencia a la humedad e integridad a largo plazo del aislamiento en condiciones exteriores. El devanado primario incorpora un fusible integrado para protección contra sobrecorriente y termina en una interfaz tipo codo compatible con sistemas estándar de celdas exteriores de 12 kV. Los bornes secundarios son accesibles mediante bujes aislantes en el exterior del cuerpo moldeado, permitiendo conexiones seguras a circuitos de medición, protección y mando según la configuración requerida.
Parámetros técnicos
Condiciones de servicio
- Altitud: ≤1000 m
- Nivel de contaminación: Cumple requisito de clase II
- Ambiente de instalación: Celda metálica fija exterior
- Aplicación en celdas: Celdas metálicas fijas exteriores de CA tipo XGW-12
Parámetros técnicos
El transformador de tensión fusible totalmente encapsulado JDZ12(A)/JSZV12 está diseñado para aplicaciones en celdas de 12 kV, con aislamiento totalmente encapsulado en resina epoxi y devanados primarios protegidos por fusible. Opera en condiciones estándar hasta 1000 m de altitud y cumple con GB1207-1997, GB20840.3-2013 e IEC61869-3:2011.
Variantes de modelo
| Ítem | Especificación |
|---|---|
| Serie de modelo | JDZ12(A)-3/6/10(R), JSZV12-10R |
| Tipo de producto | Transformador de tensión fusible totalmente encapsulado / transformador de potencial |
| Estructura de aislamiento | Aislamiento totalmente encapsulado en resina epoxi |
| Instalación | Celda metálica fija exterior |
| Aplicación en celdas | Celdas metálicas fijas exteriores de CA tipo XGW-12 |
| Clase de tensión | Clase de celda de 12 kV |
| Protección primaria | Devanado primario con protección por fusible |
| Conexión primaria | Interfaz de conector tipo codo |
| Salida secundaria | Salida de medición de 100 V; salida opcional de alimentación de mando de 220 V |
| Factor de potencia de carga | cosφ = 0,8 en retraso |
| Altitud | ≤1000 m |
| Nivel de contaminación | Cumple requisito de clase II |
| Normas | GB1207-1997, GB20840.3-2013, IEC61869-3:2011 o requisitos específicos del proyecto |
Datos del transformador de tensión
| Tipo (Relación) |
Nivel nominal de aislamiento (kV) |
Clase de exactitud y salida nominal |
Salida máxima |
|---|---|---|---|
| JSZV12-6R 6000/100 |
7,2/32/60 | 0,2—40 0,5—100 1,0—200 3,0—500 |
600 VA |
| JSZV12-10R 10000/100 |
12/42/75 | 0,2—40 0,5—100 1,0—200 3,0—500 |
600 VA |
| JSZV12-10R 10000/110 |
|||
| JSZV12-10R 10000/220 |
|||
| JSZV12-10R 6000/100/220 |
7,2/32/60 | ||
| JSZV12-10R 10000/100/220 |
12/42/75 | 0,5/3—50/500 | 1000 VA para grupo trifásico |
- La salida nominal y su clase de exactitud correspondiente se suministran como una única combinación seleccionada.
- La salida de 100 V se utiliza en circuitos de medición y contadores.
- La salida de 220 V puede usarse como fuente de alimentación de mando para interruptores cuando se especifique.
- La calibración del fusible debe coincidir con la capacidad de soportar cortocircuitos del transformador de tensión y el diseño de protección del proyecto.
- Para requisitos especiales fuera del rango indicado, debe realizarse una confirmación entre fabricante y comprador.
Instalación y cableado
Diagrama de instalación
Las series JSZV12-10R / JDZ12(A) deben instalarse conforme al plano dimensional aprobado, disposición del conector de cable y diseño de la celda. Debido a la conexión primaria tipo codo, confirme el tipo de conector, dirección del cable, acceso al fusible y disposición de puesta a tierra antes de la producción.
Diagrama de conexiones
La conexión primaria debe utilizar la interfaz especificada tipo codo. Los bornes secundarios deben cablearse según el diagrama de conexiones aprobado. El circuito de medición de 100 V y el circuito de alimentación de mando de 220 V deben conectarse por separado, tal como indican las marcas en los bornes. Asegure espacio suficiente para la instalación y sustitución del fusible dentro del diseño de la celda. Verifique puesta a tierra, apantallamiento y polaridad de bornes antes de la puesta en servicio.
Selección y preguntas frecuentes
Guía de selección
- Identifique el modelo verificado: las características detalladas se proporcionan únicamente para variantes JSZV12; solicite datos eléctricos y mecánicos separados antes de especificar JDZ12(A) como equivalente.
- Iguale relación e aislamiento: seleccione la versión 6 kV/100 V con aislamiento 7,2/32/60 kV o la versión 10 kV/100 V con aislamiento 12/42/75 kV.
- Seleccione la función secundaria: use una única salida de medición de 100 V o 110 V, una opción exclusiva de 220 V, o la combinación 100 V/220 V cuando se requiera alimentación de mando.
- Verifique demanda de alimentación de mando: confirme corriente de arranque de bobina de interruptor, carga continua, factor de potencia y regulación de tensión frente al devanado indicado de 500 VA clase 3,0 y límite grupal de 1000 VA.
- Apruebe la interfaz: coordine datos del fusible, norma y fabricante del conector tipo codo, dirección del cable, apantallamiento, puesta a tierra, espacio para reemplazo y disposición final de la celda.
Preguntas Frecuentes
Q1: ¿En qué celdas se puede instalar este transformador de tensión encapsulado?
Es compatible con celdas metálicas fijas exteriores de CA tipo XGW-12 de 12 kV. Su diseño encapsulado en resina epoxi garantiza el aislamiento requerido. Consulte a ingeniería para adaptaciones.
Q2: ¿Cómo se protege el devanado primario contra cortocircuitos?
El devanado primario está protegido internamente por un fusible de alta capacidad. Esta protección previene daños por fallas en el sistema de 12 kV. El diseño asegura la continuidad del servicio.
Q3: ¿Puede operar este equipo a altitudes superiores a 1000 metros?
Las condiciones estándar limitan su operación a una altitud máxima de 1000 m. Para mayores alturas, se requiere un rediseño de aislamiento. Contacte al fabricante para evaluaciones técnicas.
Q4: ¿Qué normativas internacionales cumple este transformador de potencial?
Cumple con los estándares IEC61869-3:2011, GB20840.3-2013 y GB1207-1997. Estos certificados garantizan su seguridad y rendimiento en redes de media tensión. Solicite los documentos de certificación actualizados al equipo de ventas.
Q5: ¿Cuáles son las relaciones de transformación disponibles para la serie JDZ12?
La serie JDZ12(A) está disponible en configuraciones de 3, 6 y 10 kV, mientras que el JSZV12-10R es para 12 kV. Especifique la relación exacta requerida para la cotización.
Q6: ¿Cuál es la estructura de aislamiento de este transformador?
Cuenta con un aislamiento totalmente encapsulado en resina epoxi. Esta estructura proporciona alta resistencia mecánica y protección contra la humedad para ambientes de clase de contaminación II.
Q7: ¿Dónde se recomienda instalar este transformador de tensión de 12 kV?
Se recomienda su instalación en celdas metálicas fijas exteriores de CA. El encapsulado en resina epoxi asegura un rendimiento óptimo dentro de estos gabinetes. Verifique las dimensiones de la celda antes de la compra.
