Přehled

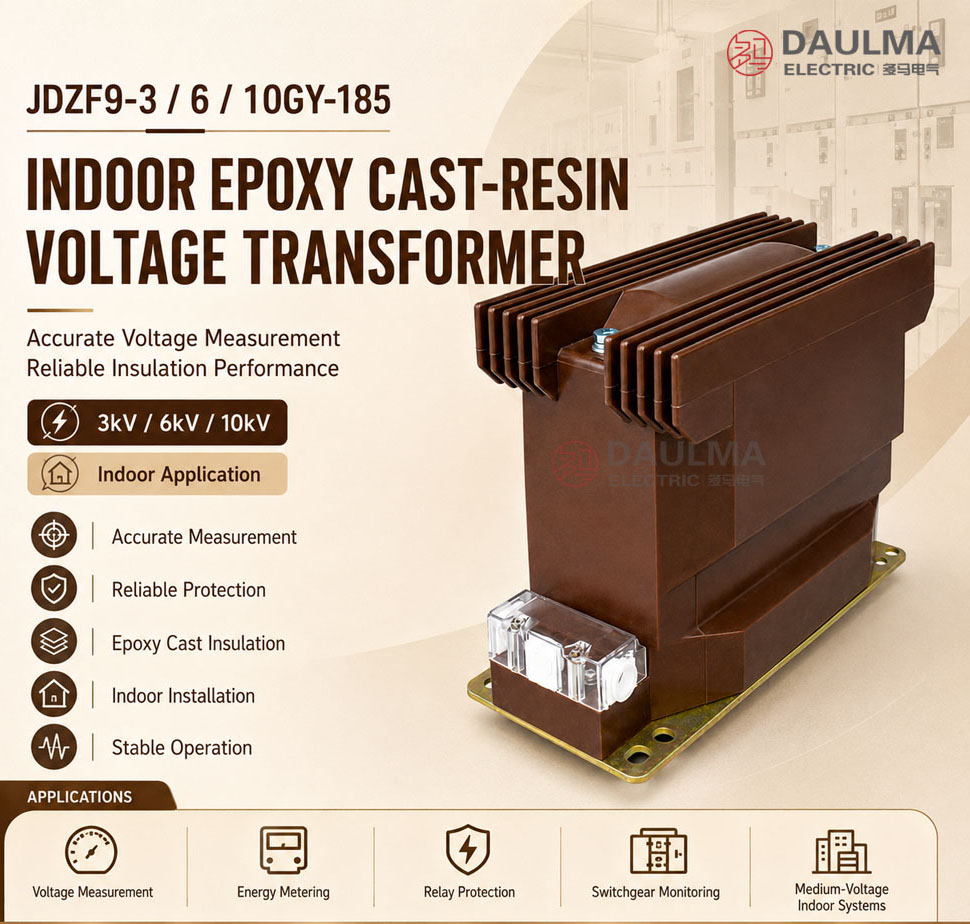

JDZF9-10GY/185 je indoorový napěťový transformátor s pryskyřicovým zalitím určený pro středněnapěťové rozvaděče o jmenovitém napětí 3 kV, 6 kV a 10 kV. Využívá pevnou pryskyřicovou izolační konstrukci vhodnou pro střídavé sítě 50 Hz nebo 60 Hz a zajišťuje spolehlivý provoz ve vnitřních prostředích s řízenými podmínkami.
Tento kompaktní NT poskytuje více sekundárních výstupů pro aplikace měření, ochrany a monitorování zbytkového napětí. Splňuje normy GB1207-2006 a IEC60044-2:2003, což zaručuje přesnost a bezpečnost při instalaci do vzduchem izolovaných rozvaděčů, kde jsou požadovány úspora prostoru a funkční univerzálnost.
Přehled hlavních jmenovitých hodnot
| Parametr | Hodnota |
|---|---|
| Síťové napětí | 3 kV, 6 kV, 10 kV |
| Třída napětí | 3,6 kV, 7,2 kV, 12 kV |
| Kmitočet | 50 Hz / 60 Hz |
| Typ izolace | Pryskyřice (zalitá) |
| Instalace | Vnitřní rozvaděč |
| Okolní teplota | -5 °C až +40 °C |
| Cestová vzdálenost | 240 mm (referenční) |
| Jmenovitý proud primární pojistky | 0,5 A nebo 0,2 A (konfigurovatelné) |
| Sekundární výstupy | Měřicí (100/√3 V), Ochranný (100/3 V) |
| Hmotnost | Přibližně 45 kg |
| Normy | GB1207-2006, IEC60044-2:2003 |
| Funkce aplikace | Měření napětí, elektroměrování, reléová ochrana, dohled nad zbytkovým napětím |
Označení modelu
- J: Napěťový transformátor
- D: Jednofázová konstrukce
- Z: Pryskyřicová izolace (zalitá)
- F: Sekundární funkce nebo konstrukční varianta
- 9: Kód sériového provedení
- 10: Jmenovité síťové napětí (10 kV)
- GY: Konfigurační kód dle schválených výkresů
- 185: Kód šířky obrysu / konstrukční velikosti (třída 185 mm)
Konstrukce
Transformátor JDZF9-10GY/185 má robustní konstrukci z pryskyřice, která zcela zapouzdřuje magnetické jádro a vinutí do pevné dielektrické matrice. Tato konstrukce zajišťuje vynikající mechanickou pevnost, odolnost proti vlhkosti a dlouhodobou stabilitu izolace za běžných vnitřních provozních podmínek. Primární vinutí je integrováno s vnitřní pojistkou (0,5 A nebo 0,2 A) pro ochranu proti přetížení, zatímco sekundární vinutí jsou přesně navinuta tak, aby splňovala požadavky na přesnost pro třídy měření i ochrany. Celá sestava je umístěna v kompaktním, samozhášivém pryskyřicovém tělese se zřetelně označenými svorkami, vhodným pro bezpečné uchycení v oddělení NT uvnitř vzduchem izolovaného rozvaděče. Povrchová úprava a cestová vzdálenost jsou navrženy tak, aby splňovaly standardní koordinaci izolace pro indoorové aplikace třídy 12 kV.
Technické parametry
Provozní podmínky
- Okolní teplota: -25 °C až +40 °C
- Nadm. výška: ≤1000 m n. m.
- Relativní vlhkost: Denní průměr nesmí překročit 95 %; měsíční průměr nesmí překročit 90 %
- Prostředí instalace: Vnitřní, nekorozivní, bez výbušného prachu nebo plynu a bez silného vibrací nebo nárazů
Technické parametry
Transformátor JDZF9-10GY/185 je indoorový napěťový transformátor s pryskyřicovým zalitím určený pro izolační třídu 12 kV (odpovídající síti 10 kV). Je vybaven primární pojistkou 0,2 A, pracuje v běžných environmentálních podmínkách do nadmořské výšky 1000 m a splňuje příslušné normy IEC a GB pro aplikace měření a ochrany.
Varianty modelů
| Typ (Převod) |
Jmenovité napětí (kV) |
Jmenovitá úroveň izolace (kV) |
Třída přesnosti (Ochrana/ Měření) |
Jmenovitý výkon (VA) |
Max. výkon (VA) |
Primární pojistka (A) |
Cestová vzdálenost (mm) |
|---|---|---|---|---|---|---|---|
| JDZX9-3GJ | 3000/√3 / 100/√3 / 100/3 | 3,6/25/40 | 0,2/6P(3P)—60/150 0,5/6P(3P)—120/150 1/6P(3P)—300/150 3/6P(3P)—600/150 |
60/150 120/150 300/150 600/150 |
800 | 0,5 | 240 |
| JDZX9-6GJ | 6000/√3 / 100/√3 / 100/3 | 7,2/30/60 | 0,2/6P(3P)—60/150 0,5/6P(3P)—120/150 1/6P(3P)—300/150 3/6P(3P)—600/150 |
60/150 120/150 300/150 600/150 |
800 | 0,5 | 240 |
| JDZX9-10GJ | 10000/√3 / 100/√3 / 100/3 | 12/42/75 | 0,2/6P(3P)—60/150 0,5/6P(3P)—120/150 1/6P(3P)—300/150 3/6P(3P)—600/150 |
60/150 120/150 300/150 600/150 |
800 | 0,2 | 240 |
| JDZX9-10GJ | 10000/√3 / 100/√3 / 100/√3 / 100/3 | 12/42/75 | 0,2/0,2/6P(3P)—30/30/150 0,2/0,5/6P(3P)—30/40/150 0,5/0,5/6P(3P)—60/60/150 |
30/30/150 30/40/150 60/60/150 |
400/400 | 0,2 | 240 |
| JDZX9-10GJ | 10000/√3 / 100/√3 / 100/√3 / 100/3 | 12/42/75 | 0,2/0,2/6P(3P)—30/30/150 0,2/0,5/6P(3P)—30/40/150 0,5/0,5/6P(3P)—60/60/150 |
30/30/150 30/40/150 60/60/150 |
400/400 | 0,2 | 240 |
Instalace a zapojení
Instalační schéma
Napěťový transformátor JDZF9-10GY/185 je určen pro indoorovou instalaci v odděleních rozvaděčů. Uchycení se provádí pomocí základních držáků s referenční délkou uchycení 328 mm nebo 355 mm podle konstrukčního výkresu. Zajistěte dostatečný prostor kolem jednotky pro ventilaci a přístup ke svorkovnici sekundáru.
Svorkové schéma
Svorkové schéma znázorňuje standardní zapojení pro měření (např. a, n) a výstup zbytkového napětí (da, dn). Potvrďte požadavky projektu na jedno nebo více sekundárních vinutí. Svorky zbytkového napětí da a dn musí být zapojeny podle schématu reléové ochrany. Před zapnutím jednotky ověřte polaritu primárních svorek, jmenovitý proud pojistky a správné uzemnění. V oddělení rozvaděče vyhraďte dostatek místa pro svorkovnici sekundáru.
Výběr a časté otázky
Průvodce výběrem
- Rozluštěte označení modelu: název stránky uvádí JDZF9-10GY/185, zatímco tabulka jmenovitých hodnot uvádí JDZX9-GJ; vyžadujte schválený štítkový soupis a výkres před použitím jakékoli uvedené hodnoty.
- Přiřaďte napětí a izolaci: tabulka zahrnuje verze 3/√3 kV, 6/√3 kV a 10/√3 kV s úrovněmi izolace 3,6/25/40 kV, 7,2/30/60 kV a 12/42/75 kV.
- Vyberte balení vinutí: zvolte jedno měřicí vinutí s ochranou 150 VA nebo dvě oddělená měřicí vinutí, pokud musí být měřicí a monitorovací obvody galvanicky odděleny.
- Koordinujte pojistku a zátěž: potvrďte jmenovitý proud integrované primární pojistky a použijte uvedené přesné hodnoty VA; hodnoty 800 VA nebo 400/400 VA jsou tepelné limity, nikoli zárukou přesnosti při dané zátěži.
- Schvalte instalaci: ověřte konstrukční kód 185 mm, referenční rozměr uchycení 328 mm nebo 355 mm, volný prostor pro svorkovnici, cestovou vzdálenost 240 mm, napěťový faktor, rozsah okolní teploty a uzemňovací schéma.
Často kladené otázky
Otázka 1: Jedná se o výrobek JDZF9-10GY/185 nebo JDZX9-10GJ?
Zdroj není konzistentní: název stránky uvádí JDZF9-10GY/185, technická tabulka pak JDZX9-GJ. Označení považujte za nepotvrzené, dokud dodavatel nevydá shodný datový list a výkres.
Otázka 2: Obsahuje transformátor primární pojistku?
Zdroj uvádí integrovanou pojistku s jmenovitým proudem 0,5 A pro 3 kV/6 kV a 0,2 A pro 10 kV. Potvrďte typ pojistky, její vypínací schopnost a postup výměny pro schválený model.
Otázka 3: Odstraňuje vnitřní pojistka požadavek na vnější ochranu?
Ne. Musí být koordinována se schématem ochrany rozvaděče, zkratovou úrovní předřazené sítě a pokyny výrobce; sekundární pojistky nebo jističe se stále volí samostatně.
Otázka 4: K čemu slouží vinutí 100/3 V?
Při zapojení tří jednotek do otevřeného trojúhelníku může poskytovat zbytkové napětí pro detekci zemní poruchy podle schváleného svorkového schématu.
Otázka 5: Lze maximální výstup 800 VA využít při třídě přesnosti 0,2?
Ne. Třída přesnosti 0,2 platí pouze při uvedené jmenovité zátěži. Hodnota maximálního výstupu je tepelný limit a nesmí být použita jako záruka přesnosti.
Otázka 6: Jaká je platná minimální okolní teplota?
Přehled uvádí −5 °C, zatímco servisní tabulka −25 °C. Vyžadujte písemné potvrzení otestovaného teplotního rozsahu pro přesně dodávanou variantu.
Otázka 7: Co je třeba zkontrolovat před uvedením do provozu?
Ověřte model, převod, pojistku, polaritu, napěťový faktor, zapojení hvězda/otevřený trojúhelník, jednobodové uzemnění sekundáru, sekundární ochranu a ochranné uzemnění; nikdy nezkratujte sekundární obvod NT.
Často kladené otázky
Q1: Lze tento napěťový transformátor instalovat v nadmořské výšce nad 1000 metrů?
Standardní provedení je určeno pro nadmořskou výšku do 1000 m n. m. Pro vyšší nadmořské výšky kontaktujte nás pro technickou konzultaci a úpravu parametrů.
Q2: Jakou třídu přesnosti vybrat pro ochranné a měřicí obvody?
Pro měření zvolte třídu 0,2 nebo 0,5, pro ochranu třídu 3P nebo 6P. Přesné nastavení a jmenovitý výkon konzultujte s našimi inženýry dle vašeho projektu.
Q3: Jaké mezinárodní normy tento 12kV pryskyřicí transformátor splňuje?
Zařízení splňuje příslušné normy IEC a GB pro aplikace měření a ochrany. Konkrétní certifikáty a testovací protokoly vám zašleme na vyžádání.
Q4: Jaké jsou požadované environmentální podmínky pro vnitřní instalaci?
Instalace probíhá ve vnitřním prostředí bez korozivních plynů, výbušného prachu a silných vibrací. Relativní vlhkost nesmí překročit denní průměr 95 %.
Q5: Lze jmenovitý proud primární pojistky přizpůsobit pro specifické projekty?
Standardně je transformátor vybaven primární pojistkou 0,2 A. Změny specifikace nebo požadavky na OEM výrobu podléhají individuálnímu potvrzení výrobcem.
Q6: Je tento napěťový transformátor vhodný pro aplikace v 10kV rozvodnách?
Ano, model JDZF9-10GY/185 je určen pro izolační třídu 12 kV, což odpovídá sítím 10 kV. Je ideální pro vnitřní kompaktní rozvodny.
Q7: Jaký je provozní teplotní rozsah tohoto pryskyřicího transformátoru?
Transformátor pracuje v okolní teplotě od -25 °C do +40 °C. Pro extrémní teplotní podmínky kontaktujte naše technické oddělení pro ověření životnosti.
