Descripción general

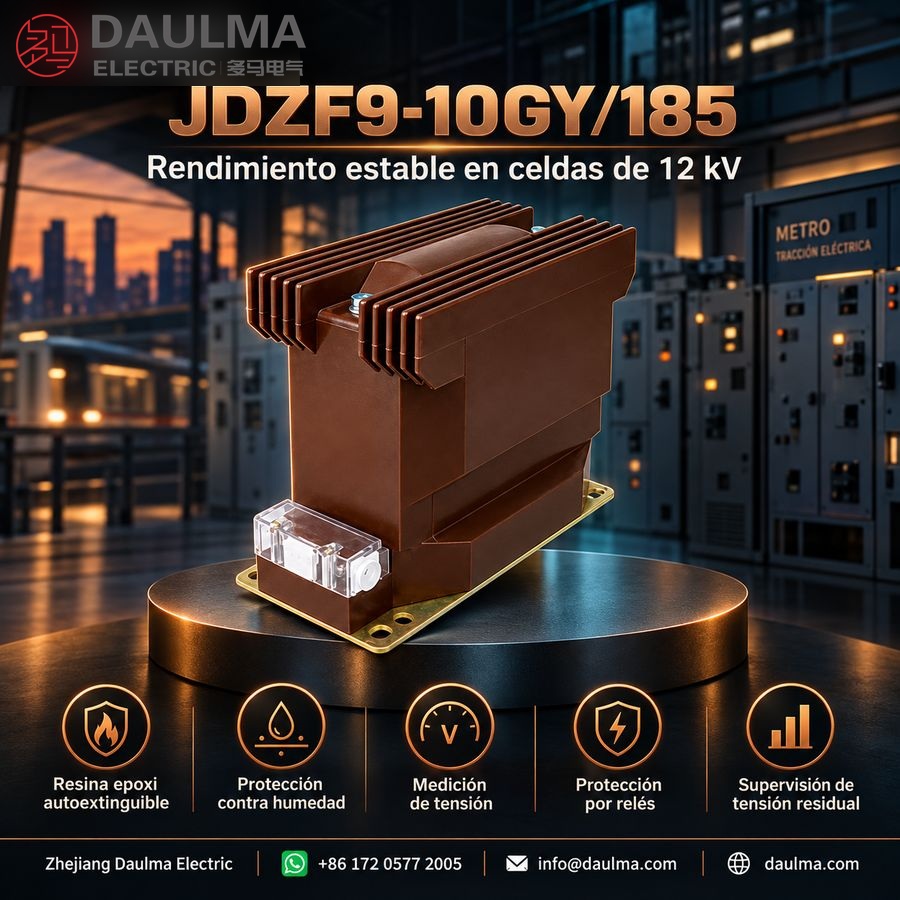

El JDZF9-10GY/185 es un transformador de tensión (TT) interior con aislamiento en resina epoxi moldeada, diseñado para sistemas de celdas de media tensión de 3 kV, 6 kV y 10 kV. Cuenta con una estructura sólida de aislamiento en resina epoxi adecuada para redes de corriente alterna de 50 Hz o 60 Hz, ofreciendo un rendimiento fiable en entornos interiores controlados.
Este TT compacto proporciona múltiples salidas secundarias para aplicaciones de medida, protección y supervisión de tensión residual. Cumple con las normas GB1207-2006 e IEC60044-2:2003, garantizando precisión y seguridad en instalaciones de celdas aisladas en aire donde se requieren eficiencia espacial y versatilidad funcional.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|

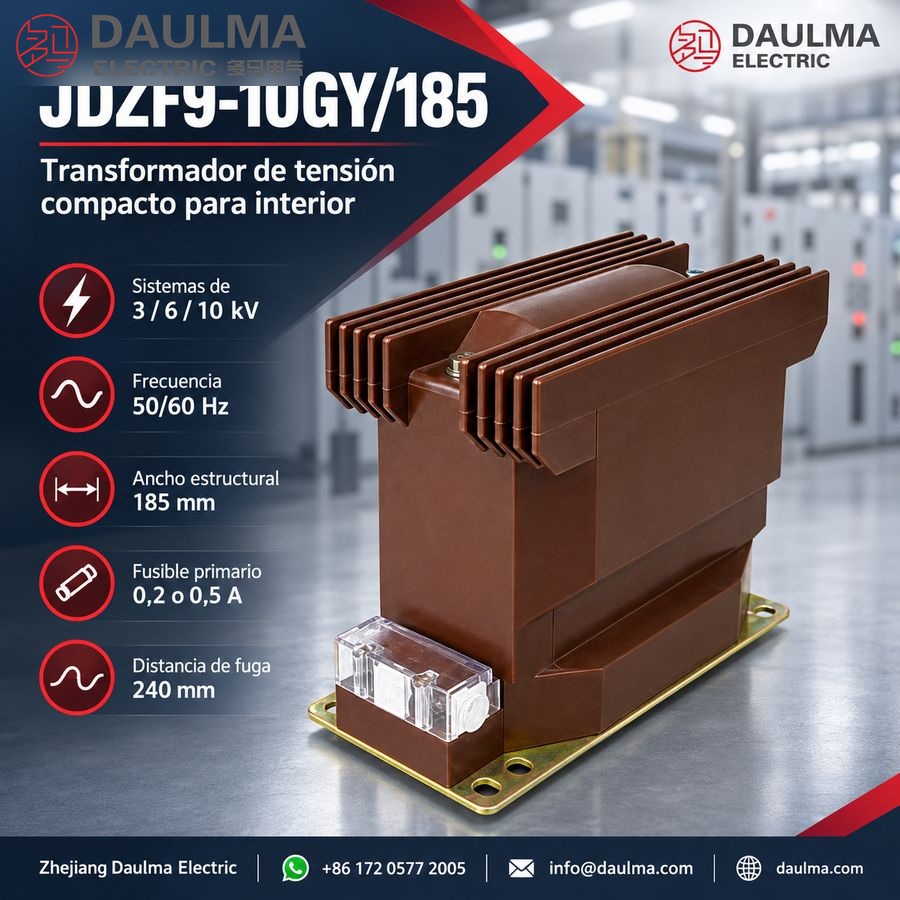

| Tensión del sistema | 3 kV, 6 kV, 10 kV |
| Clase de tensión | 3,6 kV, 7,2 kV, 12 kV |
| Frecuencia | 50 Hz / 60 Hz |
| Tipo de aislamiento | Resina epoxi moldeada |
| Instalación | Celdas interiores |
| Temperatura ambiente | -5 °C a +40 °C |
| Distancia de fuga | 240 mm (valor de referencia) |
| Corriente nominal del fusible primario | 0,5 A o 0,2 A (configurable) |

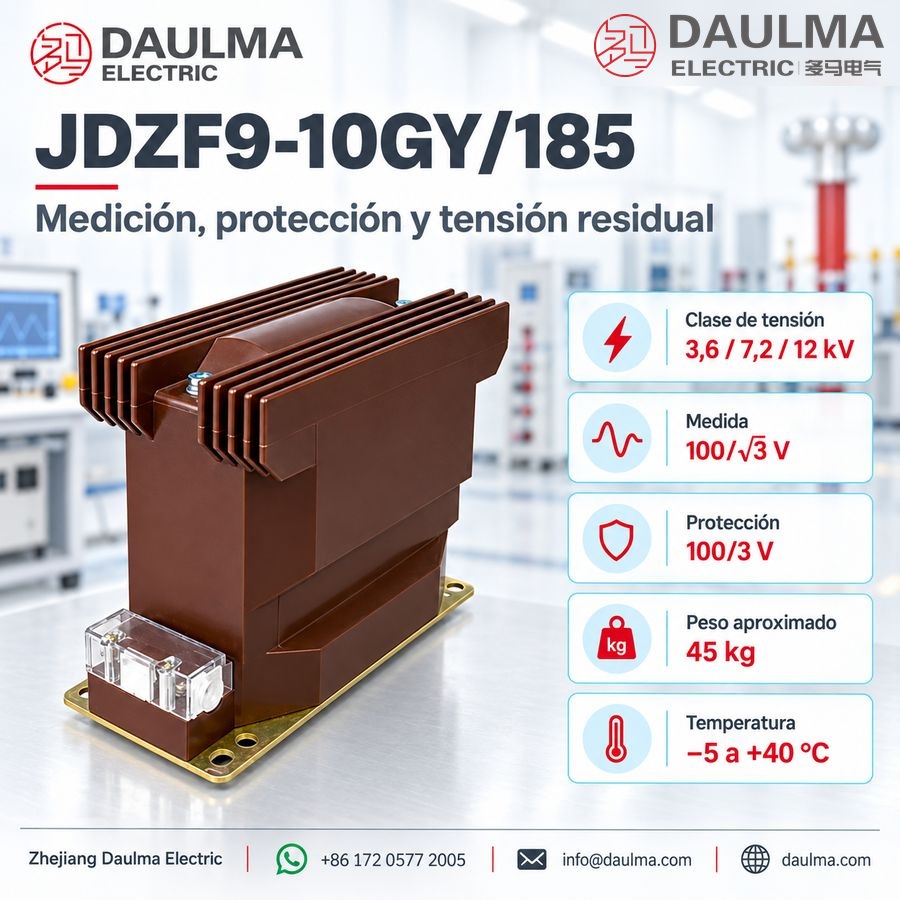

| Salidas secundarias | Medida (100/√3 V), Protección (100/3 V) |
| Peso | Aprox. 45 kg |
| Normas | GB1207-2006, IEC60044-2:2003 |
| Funciones de aplicación | Medición de tensión, contabilización de energía, protección mediante relés, supervisión de tensión residual |
Designación del modelo
- J: Transformador de tensión
- D: Construcción monofásica
- Z: Aislamiento en resina epoxi moldeada
- F: Variante estructural o función secundaria
- 9: Código de serie de diseño
- 10: Tensión nominal del sistema (10 kV)
- GY: Código de configuración según planos aprobados
- 185: Código de ancho exterior / tamaño estructural (clase 185 mm)
Construcción

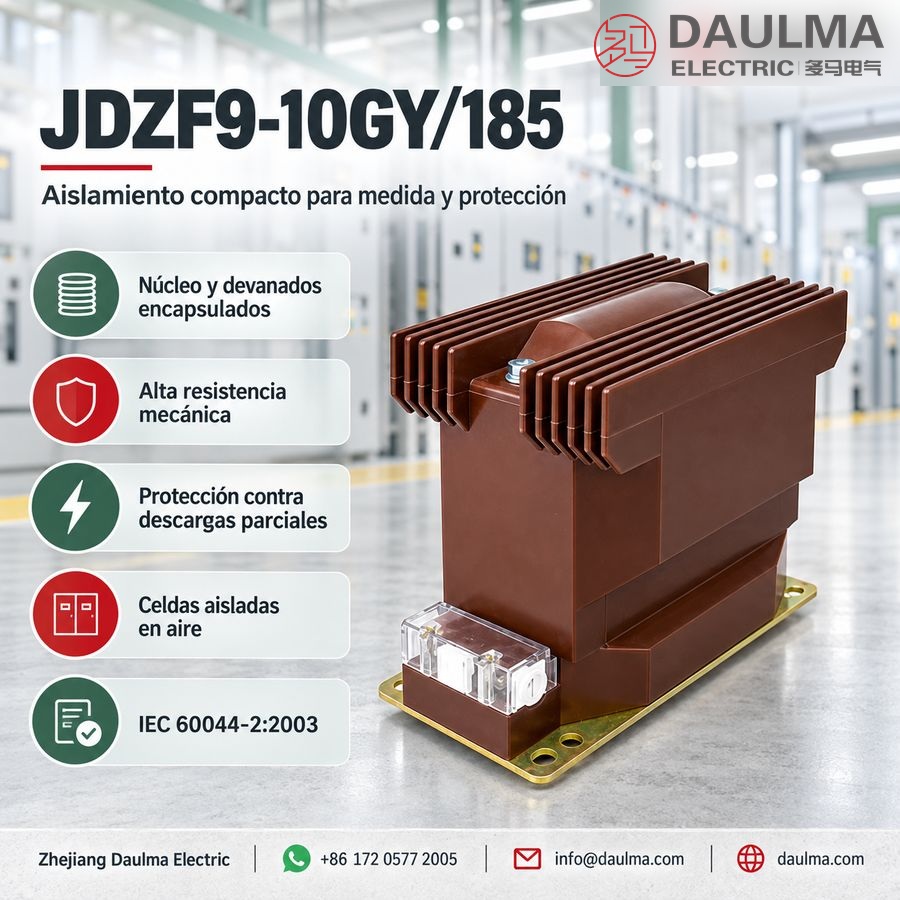

El JDZF9-10GY/185 presenta una robusta construcción en resina epoxi moldeada, encapsulando completamente el núcleo magnético y los devanados en una matriz dieléctrica sólida. Este diseño ofrece excelente resistencia mecánica, protección contra la humedad y estabilidad a largo plazo del aislamiento en condiciones normales de operación interior. El devanado primario incluye un fusible interno (0,5 A o 0,2 A) para protección contra sobrecorrientes, mientras que los devanados secundarios están fabricados con precisión para cumplir con los requisitos de exactitud tanto en clase de medida como de protección. Todo el conjunto está alojado en una carcasa compacta de resina autoextinguible con bornes claramente identificados, apta para montaje seguro en el compartimento del TT de celdas aisladas en aire. El acabado superficial y la distancia de fuga están diseñados para cumplir con la coordinación de aislamiento estándar en aplicaciones interiores de clase 12 kV.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -25 °C a +40 °C
- Altitud: ≤1000 m sobre el nivel del mar
- Humedad relativa: Valor medio diario no superior al 95 %; valor medio mensual no superior al 90 %
- Entorno de instalación: Interior, no corrosivo, libre de polvo o gases explosivos, y sin vibraciones ni choques severos
Parámetros técnicos
El JDZF9-10GY/185 es un transformador de tensión interior con aislamiento en resina epoxi moldeada, clasificado para una clase de aislamiento de 12 kV (correspondiente a un sistema de 10 kV). Cuenta con una configuración de fusible primario de 0,2 A, opera dentro de condiciones ambientales estándar hasta 1000 m de altitud y cumple con las normas IEC y GB aplicables para aplicaciones de medida y protección.
Variantes del modelo
| Tipo (Relación) |
Tensión nominal (kV) |
Nivel de aislamiento nominal (kV) |
Clase de exactitud (Protección/ Medida) |
Potencia aparente nominal (VA) |
Potencia aparente máxima (VA) |
Fusible primario (A) |
Distancia de fuga (mm) |
|---|---|---|---|---|---|---|---|
| JDZX9-3GJ | 3000/√3 / 100/√3 / 100/3 | 3,6/25/40 | 0,2/6P(3P)—60/150 0,5/6P(3P)—120/150 1/6P(3P)—300/150 3/6P(3P)—600/150 |
60/150 120/150 300/150 600/150 |
800 | 0,5 | 240 |
| JDZX9-6GJ | 6000/√3 / 100/√3 / 100/3 | 7,2/30/60 | 0,2/6P(3P)—60/150 0,5/6P(3P)—120/150 1/6P(3P)—300/150 3/6P(3P)—600/150 |
60/150 120/150 300/150 600/150 |
800 | 0,5 | 240 |
| JDZX9-10GJ | 10000/√3 / 100/√3 / 100/3 | 12/42/75 | 0,2/6P(3P)—60/150 0,5/6P(3P)—120/150 1/6P(3P)—300/150 3/6P(3P)—600/150 |
60/150 120/150 300/150 600/150 |
800 | 0,2 | 240 |
| JDZX9-10GJ | 10000/√3 / 100/√3 / 100/√3 / 100/3 | 12/42/75 | 0,2/0,2/6P(3P)—30/30/150 0,2/0,5/6P(3P)—30/40/150 0,5/0,5/6P(3P)—60/60/150 |
30/30/150 30/40/150 60/60/150 |
400/400 | 0,2 | 240 |
| JDZX9-10GJ | 10000/√3 / 100/√3 / 100/√3 / 100/3 | 12/42/75 | 0,2/0,2/6P(3P)—30/30/150 0,2/0,5/6P(3P)—30/40/150 0,5/0,5/6P(3P)—60/60/150 |
30/30/150 30/40/150 60/60/150 |
400/400 | 0,2 | 240 |
Instalación y cableado
Diagrama de instalación
El transformador de tensión JDZF9-10GY/185 está diseñado para instalación interior dentro de compartimentos de celdas. El montaje se realiza mediante soportes en la base utilizando la longitud de montaje especificada de 328 mm o 355 mm indicada en el plano de ingeniería. Asegúrese de disponer de espacio suficiente alrededor de la unidad para ventilación y acceso a la caja de bornes secundarios.
Diagrama de conexiones
El diagrama de conexiones muestra las conexiones estándar para devanados de medida (p. ej., a, n) y salida de tensión residual (da, dn). Confirme los requisitos específicos del proyecto para devanados secundarios simples o múltiples. Los bornes de tensión residual da y dn deben conectarse conforme al esquema de protección mediante relés. Verifique la polaridad del borne primario, la corriente nominal del fusible y la puesta a tierra adecuada antes de energizar la unidad. Reserve espacio suficiente en el compartimento de la celda para la caja de bornes secundarios.
Selección y preguntas frecuentes
Guía de selección
- Resolver la designación del modelo: el título de la página indica JDZF9-10GY/185, mientras que la tabla de características indica JDZX9-GJ; se requiere una ficha de placa de características y plano aprobados antes de aplicar cualquier valor indicado.
- Verificar tensión y aislamiento: la tabla cubre versiones de 3/√3 kV, 6/√3 kV y 10/√3 kV con niveles de aislamiento de 3,6/25/40 kV, 7,2/30/60 kV y 12/42/75 kV.
- Seleccionar el paquete de devanados: elegir un devanado de medida con 150 VA para protección, o dos devanados de medida separados cuando los circuitos de medida y supervisión deban estar aislados.
- Coordinar fusible y carga: confirmar la corriente nominal del fusible primario integrado y utilizar la potencia aparente (VA) indicada para exactitud; los valores de 800 VA o 400/400 VA son límites térmicos, no cargas garantizadas para exactitud.
- Aprobar la instalación: verificar el código de construcción de 185 mm, la referencia de montaje de 328 mm o 355 mm, la holgura de la caja de bornes, la distancia de fuga de 240 mm, el factor de tensión, el rango ambiente y el esquema de puesta a tierra.
Preguntas Frecuentes
Q1: ¿Se puede instalar este transformador de tensión en exteriores?
No, está diseñado exclusivamente para instalaciones en interiores. Requiere un entorno no corrosivo, libre de polvo y sin vibraciones severas. Consulte al fabricante para evaluar condiciones ambientales atípicas.
Q2: ¿Cuál es la configuración del fusible primario para este modelo?
El modelo JDZF9-10GY/185 cuenta con una configuración de fusible primario de 0,2 A. Esta especificación es estándar para su clase de aislamiento de 12 kV. Confirme los detalles técnicos con su representante.
Q3: ¿Qué normas internacionales cumple este transformador de tensión de resina?
Cumple estrictamente con las normas IEC y GB aplicables para aplicaciones de medida y protección. Su aislamiento en resina epoxi moldeada asegura la clase de aislamiento de 12 kV. Solicite los certificados actualizados al equipo de ventas.
Q4: ¿Cuáles son los límites de altitud y temperatura para su operación?
Opera de forma segura hasta 1000 metros sobre el nivel del mar. El rango de temperatura ambiente permitido es de -25 °C a +40 °C. Para altitudes superiores, contacte para una evaluación técnica.
Q5: ¿Cómo se gestionan las pruebas de fábrica antes del envío?
Las pruebas de fábrica se ejecutan según las normas IEC y GB aplicables. Los reportes de inspección se entregan junto con la documentación técnica del equipo. Confirme el alcance específico de los ensayos al cotizar.
Q6: ¿Para qué tipo de celdas se utiliza este transformador Daulma?
Es un transformador de tensión diseñado para celdas interiores de 10 kV. Se emplea principalmente en aplicaciones de medida y protección dentro de tableros de distribución. Verifique las dimensiones de montaje con el departamento de ingeniería.
