Přehled

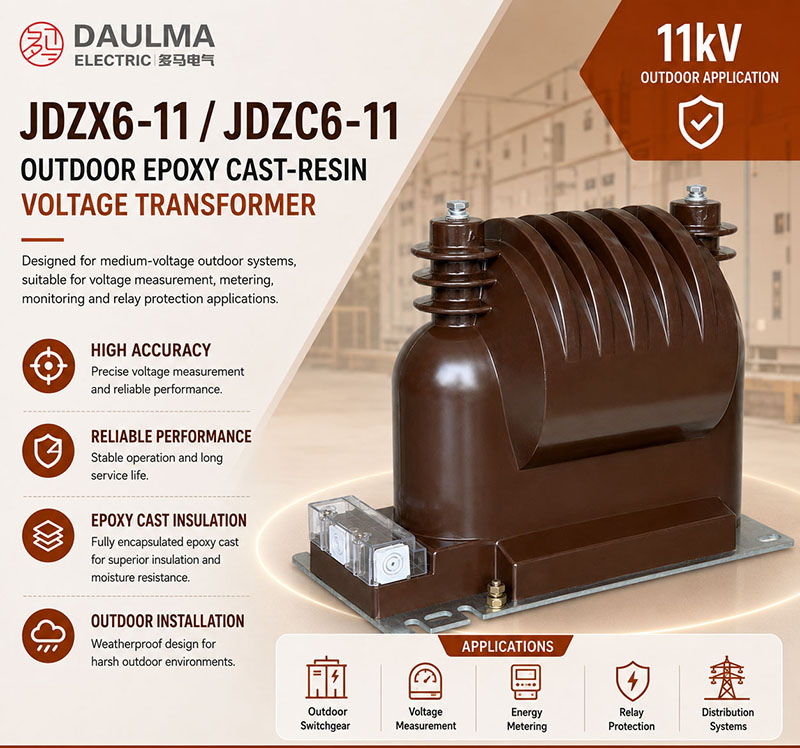

Transformátory JDZX6-11 a JDZC6-11 jsou venkovní jednofázové napěťové transformátory s plně uzavřenou konstrukcí z epoxidové pryskyřice, určené pro středněnapěťové rozvody 10 kV/11 kV s mezinárodní třídou napětí 12 kV. Robustní venkovní izolace z epoxidové pryskyřice zajišťuje spolehlivý provoz v nekrytém prostředí bez nutnosti olejové nebo plynové izolace.
Konstruovány pro měření elektrické energie, sledování napětí a ochranné reléové aplikace, poskytují standardní sekundární výstup 100 V (pro měření) a volitelný výstup 220 V (pro pomocné napájení). Jsou vhodné pro zapojení V/V nebo Y/Y/Δ a splňují normy GB20840.3-2013 a IEC61869-3:2011, což je činí ideálními pro venkovní distribuční sítě s frekvencí 50 Hz nebo 60 Hz.
Přehled hlavních jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Napětí sítě | 10 kV / 11 kV |
| Třída napětí | 12 kV |
| Jmenovitá frekvence | 50 Hz / 60 Hz |
| Úroveň izolace | 12/40/75 kV |
| Sekundární výstup | 100 V (standard), 220 V (volitelné) |
| Zapojení | V/V, Y/Y/Δ |
| Teplota okolí | -5 °C až +40 °C |
| Typ instalace | Venkovní |
| Izolační materiál | Epoxidová pryskyřice |
| Typ zařízení | Jednofázový venkovní NT/PT |
| Normy | GB20840.3-2013, IEC61869-3:2011 |
| Přibližná hmotnost | 53,5 kg |
Označení modelu
- J: Napěťový transformátor
- D: Jednofázová konstrukce
- Z: Izolace z epoxidové pryskyřice
- X: Vinutí pro zbytkové napětí nebo speciální sekundární funkce (závislé na modelu)
- C: Kód konstrukční varianty pro řadu JDZC
- 6: Číslo konstrukční řady
- 11: Kód jmenovitého napětí pro aplikaci v síti 11 kV
- 225: Přípona rozměru nebo konstrukce dle výkresu výrobce
Konstrukce
Transformátory JDZX6-11 a JDZC6-11 mají monolitickou venkovní konstrukci z epoxidové pryskyřice s plným zapouzdřením, která zajišťuje vynikající mechanickou pevnost, odolnost proti povětrnostním vlivům a dlouhodobou dielektrickou stabilitu. Jádro i vinutí jsou zcela zalita do vysoce kvalitní epoxidové pryskyřice za podtlaku, čímž se eliminují vnitřní dutiny a zabrání se vnikání vlhkosti. Tato konstrukce s pevnou izolací nevyžaduje olej ani SF6, což zajišťuje bezúdržbový a ekologicky bezpečný provoz. Plášť obsahuje integrované žlabové izolátory pro zlepšení povrchového proudu ve venkovním prostředí a svorky jsou uspořádány pro bezpečné připojení při venkovní instalaci na straně přívodu. Sekundární svorkovnice je utěsněna minimálně na stupeň IP54, což chrání proti prachu a stříkající vodě v nekrytém prostředí.
Technické parametry
Provozní podmínky
- Teplota okolí: -40 °C až +40 °C
- Nadm. výška: do 1000 m nad mořem
- Relativní vlhkost: až 95 % při 25 °C
- Prostředí instalace: venkovní, stupeň znečištění III
Technické parametry
Transformátory JDZX6-11 a JDZC6-11 jsou venkovní napěťové transformátory s epoxidovou pryskyřicí pro sítě 11 kV (třída 12 kV), určené pro měření, pomocné napájení a ochranné aplikace. Mají jmenovitou úroveň izolace 12 kV, pracují v teplotním rozsahu -40 °C až +40 °C a jsou vhodné pro instalaci do nadmořské výšky 1000 m ve venkovním prostředí se stupněm znečištění III.
Výstup pro měření a pomocné napájení
| Jmenovité primární napětí |
Měřicí vinutí |
Třída přesnosti |
Jmenovitý výkon (VA) |
Pomocné vinutí |
Jmenovitý výkon (VA) |
Max. výkon (VA) |
|---|---|---|---|---|---|---|
| 10 000 V | 1a-1b, 100 V | 0,5 | 50 VA | 2a-2b, 220 V | 1000 VA | 3000 VA |
Zbytkové napětí / Ochranné zapojení
| Jmenovité primární napětí |
Měřicí vinutí |
Třída přesnosti |
Jmenovitý výkon (VA) |
Pomocné vinutí |
Jmenovitý výkon (VA) |
Zbytkové / ochranné vinutí |
Jmenovitý výkon (VA) |
Max. výkon (VA) |
|---|---|---|---|---|---|---|---|---|
| 10 000/√3 V | 1a-1n, 100/√3 V | 0,5 | 50 VA | 2a-2n, 220/√3 V | 1000 VA | da-dn, 100/3 V | 100 VA | 3000 VA |
Instalace a zapojení
Montážní schéma
Venkovní napěťové transformátory JDZX6-11 a JDZC6-11 s epoxidovou pryskyřicí jsou určeny k montáži na sloup nebo nosnou konstrukci. Zařízení upevněte pomocí montážních otvorů v základně (šířka základny: 210 mm) vhodným spojovacím materiálem. Zajistěte, aby montážní plocha byla stabilní a schopná unést přibližnou hmotnost 53,5 kg. Okolo zařízení zachovejte dostatečnou vzdálenost pro bezpečnost a ventilaci.
Schématické zapojení
Primární svorky jsou na transformátoru jasně označeny jako A a B. Pro aplikace se zapojením V/V použijte Tabulku 1 pro připojení sekundárních výstupů měření a pomocného napájení. Pro aplikace se zapojením Y/Y/Δ použijte Tabulku 2, která zahrnuje sekundární výstupy pro měření, pomocné napájení a zbytkové/ochranné funkce. Před připojením měřidel nebo ochranných relé vždy ověřte polaritu svorek, aby byl zajištěn správný provoz a přesnost měření.
Výběr a časté otázky
Průvodce výběrem
- Zvolte schéma sítě: použijte zapojení 10 kV/100 V V/V pro měření fázového napětí a pomocné napájení 220 V, nebo zapojení 10/√3 kV Y/Y/△, pokud je požadováno i zbytkové napětí.
- Dimenzujte sekundární zátěž: uvedené jmenovité zatížení je třída 0,5 při 50 VA pro měření, 1000 VA pro pomocné vinutí 220 V a 100 VA pro zbytkové vinutí.
- Ověřte přesnost pro ochranu: pro vinutí 100/3 V není uvedena třída přesnosti 3P nebo 6P, proto vhodnost pro relé musí být dokumentována, nikoli odvozena z VA jmenovitého výkonu.
- Upřesněte rozdíly v jmenovitých hodnotách: potvrďte, zda projekt pracuje s 10 kV nebo 11 kV, a získejte schválenou úroveň odolnosti proti průmyslové frekvenci a impulznímu napětí, protože popisy zdrojů nejsou plně konzistentní.
- Schvalte vhodnost pro venkovní použití: ověřte konstrukci JDZX6 versus JDZC6, odolnost proti UV záření a znečištění, stupeň krytí svorkovnice, povrchový proud, schopnost provozu při -40 °C, montážní výkres, uzemnění a koordinaci přepěťové ochrany.
Často kladené otázky
Otázka 1: Je tento transformátor určen pro síť 10 kV nebo 11 kV?
Výrobek je popsán pro sítě 10/11 kV, ale tabulka převodových poměrů uvádí primární napětí 10 000 V a 10 000/√3 V. Uveďte skutečné napětí sítě a požadujte odpovídající štítkové označení.
Otázka 2: Kdy se používá zapojení V/V?
Použijte zapojení V/V, pokud měření fázového napětí a stanovené pomocné napájení vyhovují návrhu projektu a není vyžadována ochrana pomocí zbytkového napětí.
Otázka 3: Kdy je vyžadováno zapojení Y/Y/△?
Zvolte jej, pokud jsou současně potřeba měření fáze-země, pomocné napájení a obvod pro zbytkové napětí, za předpokladu uzemnění středu a návrhu relé.
Otázka 4: Může vinutí 220 V trvale dodávat 1000 VA?
Tabulka uvádí 1000 VA, avšak trvalý provoz, regulace, náběhový proud zátěže a účiník musí být ověřeny pro připojené zařízení.
Otázka 5: Je vinutí 100/3 V automaticky vhodné pro ochranná relé?
Ne automaticky. Jeho výstup je uveden jako 100 VA, ale není poskytnuta třída přesnosti pro ochranu; ověřte meze chyb a kompatibilitu s relé.
Otázka 6: Je provoz při -40 °C venku ověřen?
Tabulka provozních podmínek uvádí -40 °C až +40 °C, zatímco přehled uvádí -5 °C až +40 °C. Požadujte nízkoteplotní zkoušku nebo schválenou specifikaci pro danou variantu.
Otázka 7: Jaké detaily venkovní instalace je třeba zkontrolovat?
Ověřte pevnost konstrukce, vzdálenosti, povrchový proud, vystavení UV záření a znečištění, utěsnění sekundárních svorek, přepěťovou ochranu, ochranné a sekundární uzemnění a pojistky nebo jističe na sekundární straně.
Často kladené otázky
Q1: Jaké jsou provozní podmínky pro venkovní instalaci?
Transformátor je určen pro venkovní prostředí se stupněm znečištění III. Pracuje při teplotách -40 °C až +40 °C a nadmořské výšce do 1000 m. Pro jiná prostředí kontaktujte výrobce.
Q2: Jakou třídu přesnosti nabízí měřicí vinutí?
Měřicí vinutí 100 V nabízí třídu přesnosti 0,5 s jmenovitým výkonem 50 VA. Tato specifikace zajišťuje spolehlivé měření pro standardní aplikace. Přesné parametry ověříme dle vašeho zadání.
Q3: Mohou pomocná vinutí napájet obvody 220 V?
Ano, pomocné vinutí poskytuje výstup 220 V s jmenovitým výkonem 1000 VA a maximálním zatížením 3000 VA. Vhodnost pro konkrétní zátěž konzultujte s našimi techniky.
Q4: Jsou před odesláním dodávány tovární testy?
Součástí dodávky jsou standardní výstupní protokoly z výrobních zkoušek. Specifické typové certifikáty a nadstandardní testy jsou dostupné po individuální dohodě. Detaily požadavků specifikujte v poptávce.
Q5: Pro jaké aplikace je určen transformátor JDZX6-11?
Jedná se o venkovní napěťový transformátor s epoxidovou izolací pro sítě 11 kV. Slouží pro měření, pomocné napájení a ochranné funkce v rozvodnách.
Q6: Kdy lze očekávat standardní dodání tohoto produktu?
Dodací lhůta závisí na aktuální vytíženosti výroby a konkrétních specifikacích objednávky. Pro přesný termín expedice kontaktujte naše obchodní oddělení.
