Descripción general

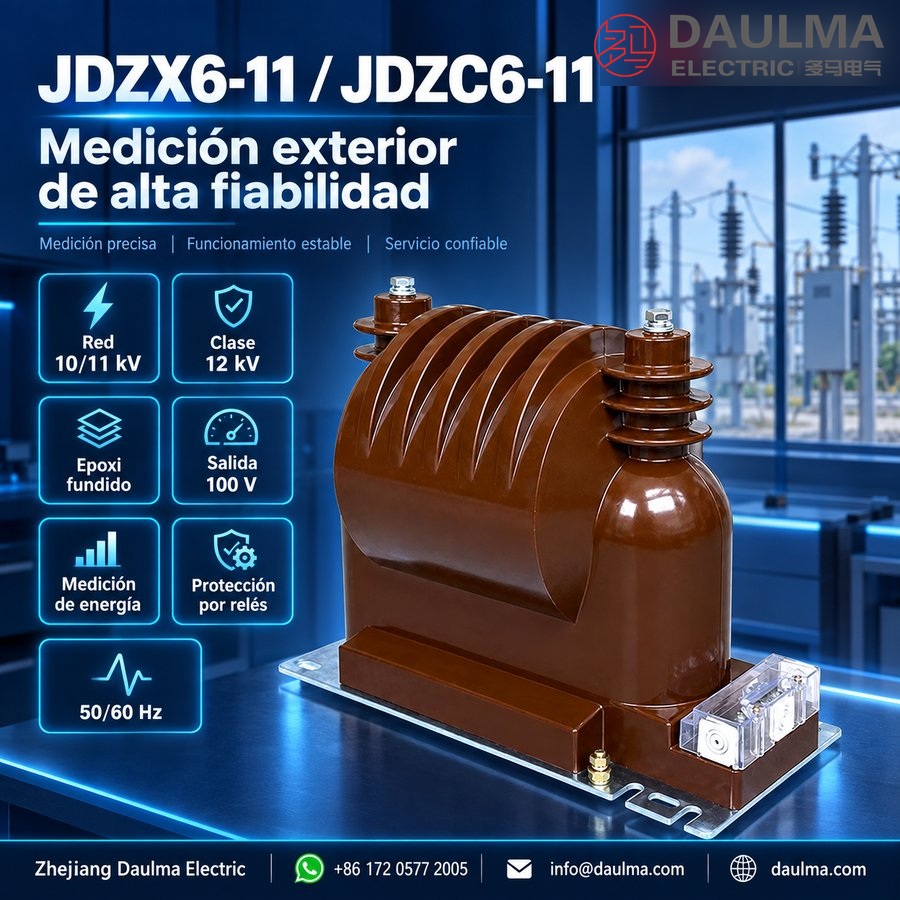

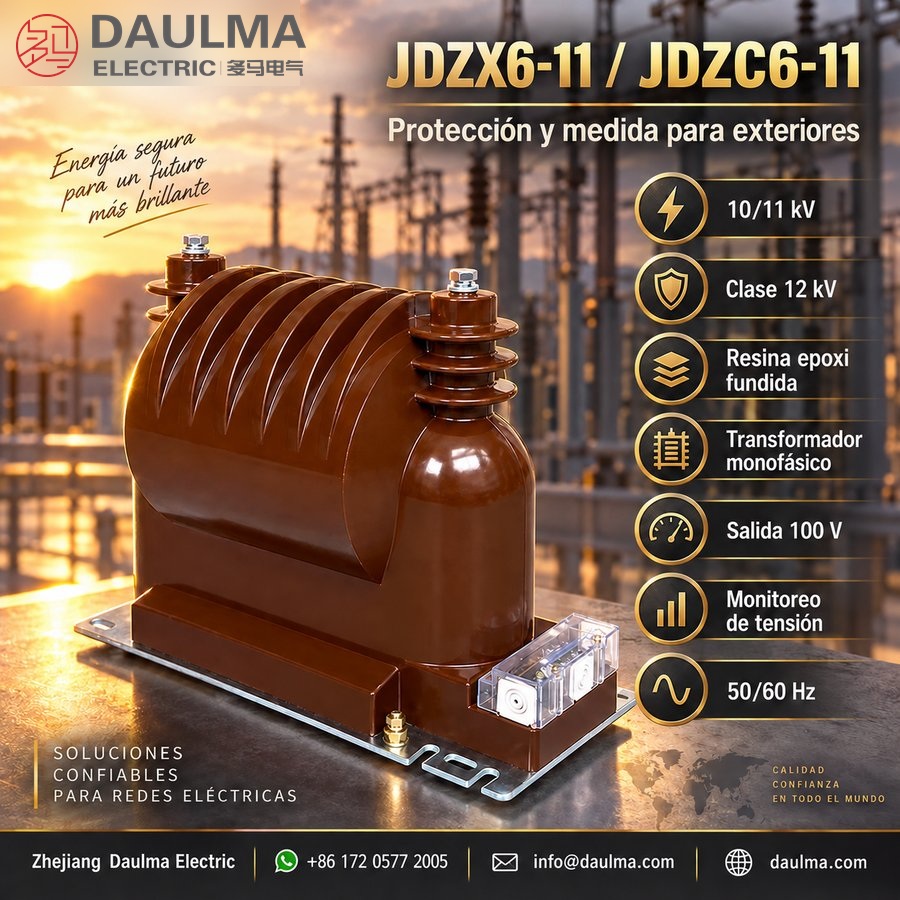

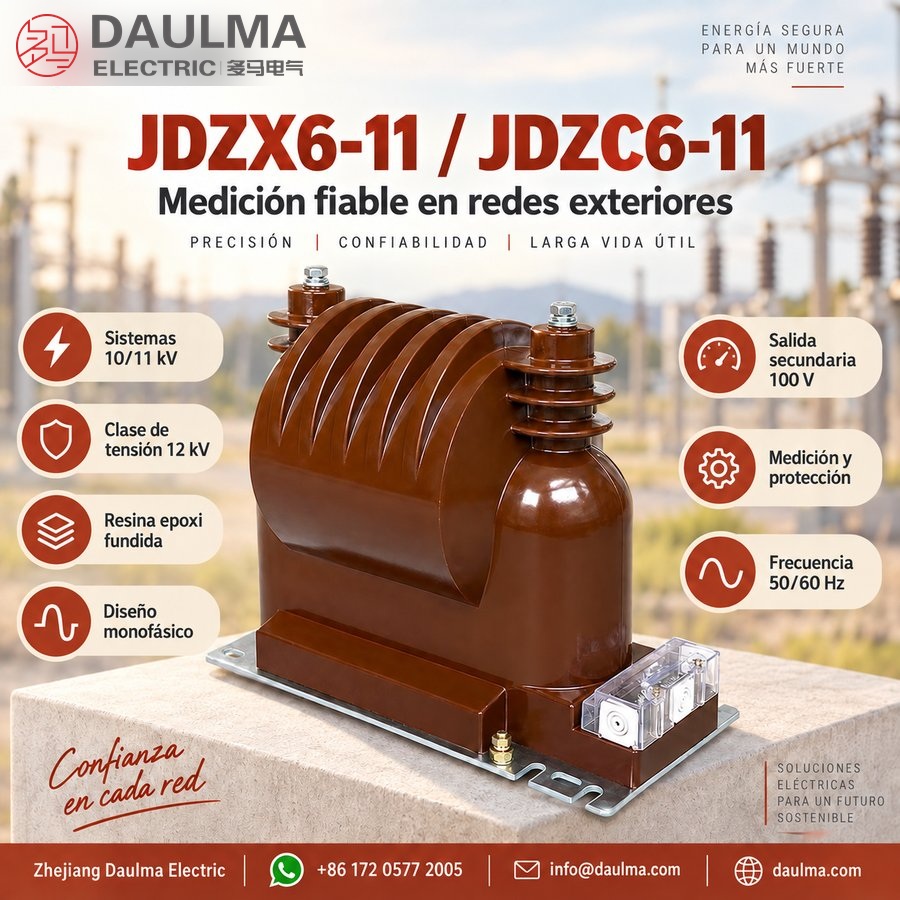

Los modelos JDZX6-11 y JDZC6-11 son transformadores de tensión (TT) monofásicos para exteriores, totalmente encapsulados en resina epoxi, diseñados para sistemas de media tensión de 10 kV/11 kV, con una clase de tensión internacional de 12 kV. Estos equipos cuentan con una robusta construcción aislante para exteriores mediante tecnología de resina epoxi fundida, garantizando operación fiable en ambientes expuestos sin necesidad de aislamiento con aceite ni gas.
Diseñados para aplicaciones de medición de energía eléctrica, monitoreo de tensión y protección por relés, admiten salidas secundarias estándar de 100 V (medición) y opcional de 220 V (alimentación auxiliar). Son aptos para esquemas de conexión V/V o Y/Y/Δ, cumplen con las normas GB20840.3-2013 e IEC61869-3:2011, y son ideales para redes de distribución exteriores que operan a 50 Hz o 60 Hz.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 10 kV / 11 kV |
| Clase de tensión | 12 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Nivel de aislamiento | 12/40/75 kV |
| Salida secundaria | 100 V (estándar), 220 V (opcional) |
| Esquemas de conexión | V/V, Y/Y/Δ |
| Temperatura ambiente | -5 °C a +40 °C |
| Tipo de instalación | Exterior |
| Material aislante | Resina epoxi fundida |
| Tipo de producto | TT/PT monofásico para exteriores |
| Normas | GB20840.3-2013, IEC61869-3:2011 |
| Peso aproximado | 53,5 kg |
Designación del modelo
- J: Transformador de tensión
- D: Estructura monofásica
- Z: Aislamiento en resina epoxi fundida
- X: Devanado de tensión residual o función secundaria especial (según modelo)
- C: Código de variante estructural para la serie JDZC
- 6: Número de serie de diseño
- 11: Código de tensión nominal para aplicación en sistemas de 11 kV
- 225: Sufijo dimensional o estructural según plano del fabricante
Construcción
Los modelos JDZX6-11 y JDZC6-11 presentan una construcción monolítica totalmente encapsulada en resina epoxi para exteriores, que ofrece excelente resistencia mecánica, protección contra intemperie y estabilidad dieléctrica a largo plazo. El núcleo y los devanados están completamente encapsulados en resina epoxi de alta calidad bajo condiciones de vacío, eliminando cavidades internas e impidiendo la entrada de humedad. Este diseño de aislamiento sólido elimina la necesidad de aceite o SF6, haciendo al equipo libre de mantenimiento y seguro para el medio ambiente. La carcasa incluye aletas integradas para mejorar el desempeño de la distancia de fuga en exteriores, y los terminales están dispuestos para conexiones seguras en instalaciones exteriores del lado de línea. La caja de bornes secundarios está sellada con grado IP54 o superior, protegiendo contra polvo y salpicaduras de agua en ambientes expuestos.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -40 °C a +40 °C
- Altitud: hasta 1000 m sobre el nivel del mar
- Humedad relativa: hasta 95 % a 25 °C
- Ambiente de instalación: exterior, grado de contaminación III
Parámetros técnicos
Los modelos JDZX6-11 y JDZC6-11 son transformadores de tensión para exteriores de resina epoxi fundida, clase 12 kV, diseñados para sistemas de 11 kV y aplicaciones de medición, alimentación auxiliar y protección. Presentan un nivel de aislamiento nominal de 12 kV, operan en un rango de temperatura ambiente de -40 °C a +40 °C y son aptos para instalación hasta 1000 m de altitud en ambientes exteriores con grado de contaminación III.
Salida para medición y alimentación auxiliar
| Tensión primaria nominal |
Devanado de medición |
Clase de precisión |
Potencia nominal (VA) |
Devanado de alimentación |
Potencia nominal (VA) |
Potencia máxima (VA) |
|---|---|---|---|---|---|---|
| 10000 V | 1a-1b, 100 V | 0,5 | 50 VA | 2a-2b, 220 V | 1000 VA | 3000 VA |
Configuración de tensión residual / protección
| Tensión primaria nominal |
Devanado de medición |
Clase de precisión |
Potencia nominal (VA) |
Devanado de alimentación |
Potencia nominal (VA) |
Devanado residual / protección |
Potencia nominal (VA) |
Potencia máxima (VA) |
|---|---|---|---|---|---|---|---|---|
| 10000/√3 V | 1a-1n, 100/√3 V | 0,5 | 50 VA | 2a-2n, 220/√3 V | 1000 VA | da-dn, 100/3 V | 100 VA | 3000 VA |
Instalación y cableado
Diagrama de instalación
Los transformadores de tensión para exteriores JDZX6-11 y JDZC6-11 de resina epoxi fundida están diseñados para montaje en poste o estructura. Fije la unidad mediante los orificios de montaje de la base (ancho de base: 210 mm) utilizando herrajes adecuados. Asegúrese de que la superficie de instalación sea estable y capaz de soportar el peso aproximado de 53,5 kg. Mantenga holguras adecuadas alrededor de la unidad para seguridad y ventilación.
Diagrama de conexiones
Los bornes primarios están claramente marcados como A y B en el transformador. Para aplicaciones con conexión V/V, consulte la Tabla 1 para las conexiones de los devanados secundarios de medición y alimentación. Para aplicaciones con conexión Y/Y/Δ, utilice la Tabla 2, que incluye devanados secundarios de medición, alimentación y residual/protección. Verifique siempre la polaridad de los bornes antes de conectar instrumentos de medición o relés de protección para garantizar un funcionamiento correcto y la precisión de las mediciones.
Selección y preguntas frecuentes
Guía de selección
- Seleccione el esquema del sistema: utilice la configuración V/V de 10 kV/100 V para medición de tensión de línea y alimentación auxiliar de 220 V, o la configuración Y/Y/△ de 10/√3 kV cuando también se requiera tensión residual.
- Dimensione las cargas secundarias: las potencias nominales declaradas son clase 0,5 a 50 VA para medición, 1000 VA para el devanado de alimentación de 220 V y 100 VA para el devanado residual.
- Confirme la precisión para protección: no se indica clase 3P ni 6P para el devanado de 100/3 V; por tanto, la idoneidad para relés debe documentarse explícitamente y no inferirse únicamente de su potencia aparente (VA).
- Resuelva diferencias en las especificaciones: confirme si el proyecto es de 10 kV o 11 kV y obtenga los niveles aprobados de soportabilidad a tensión de frecuencia industrial e impulsos, ya que las descripciones de origen no son totalmente consistentes.
- Avalúe la idoneidad para exteriores: verifique la construcción JDZX6 frente a JDZC6, resistencia UV y a contaminación, grado de protección de la caja de bornes, distancia de fuga, capacidad a -40 °C, plano de montaje, puesta a tierra y coordinación contra sobretensiones.
Preguntas Frecuentes
Q1: ¿Se pueden usar estos transformadores de 12 kV en sistemas de 11 kV?
Sí, son aptos para sistemas de 11 kV con nivel de aislamiento nominal de 12 kV. Están diseñados para medición, protección y alimentación auxiliar. Consulte a fábrica para verificar la configuración exacta.
Q2: ¿Cuál es la altitud máxima de instalación para este modelo exterior?
La altitud máxima de instalación es de 1000 metros sobre el nivel del mar. Soportan temperaturas de -40 °C a +40 °C y grado de contaminación III. Para altitudes superiores, contacte para detalles.
Q3: ¿Qué clase de precisión ofrece el devanado de medición principal?
El devanado de medición de 100 V ofrece una clase de precisión 0,5 con una potencia nominal de 50 VA. Es ideal para aplicaciones de medición estándar en subestaciones exteriores.
Q4: ¿Cómo se garantiza la calidad de los transformadores antes del envío?
Se realizan pruebas de rutina estándar según normativas IEC para transformadores de tensión de resina. Para requerimientos de pruebas especiales o certificados de tipo específicos, contacte para detalles.
Q5: ¿Cuándo se debe solicitar una configuración personalizada del devanado auxiliar?
Solicítela si su proyecto requiere tensiones o potencias distintas a los 220 V y 1000 VA estándar. Las personalizaciones están sujetas a confirmación de fábrica. Envíe su especificación técnica para evaluarla.
Q6: ¿Cuáles son las aplicaciones principales de los transformadores JDZX6-11 y JDZC6-11?
Son transformadores de tensión exteriores para aplicaciones de medición, alimentación auxiliar y protección en redes de 11 kV. Están fabricados en resina epoxi fundida para garantizar durabilidad en intemperie.
Q7: ¿Por qué es adecuado el grado de contaminación III para este equipo?
Este grado garantiza un rendimiento fiable en exteriores con alta presencia de polvo o humedad. El aislamiento de resina epoxi de 12 kV previene descargas y fallos en estas condiciones.
