Descripción general
Los transformadores de corriente de secuencia cero tipo barra de las series LJM-1, LJM-2 y LJM-3 son dispositivos electromagnéticos de precisión diseñados para ofrecer protección fiable contra fallas a tierra en sistemas de potencia de media tensión en corriente alterna. Diseñados para uso interior en redes de 6 kV, 10 kV y 15 kV, estos transformadores detectan la corriente residual (de secuencia cero) durante fallas monofásicas a tierra en generadores, motores y alimentadores de distribución.
Operando a frecuencias estándar de 50 Hz o 60 Hz, la serie LJM presenta una estructura integrada tipo barra que simplifica la instalación al permitir que los cables trifásicos atraviesen directamente el núcleo sin conexiones primarias externas, garantizando un rendimiento robusto y fiabilidad a largo plazo en entornos de celdas de media tensión.
Resumen de características técnicas
| Parámetro | Valor |
|---|---|
| Clase de tensión del sistema | 6 kV, 10 kV, 15 kV |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Corriente secundaria nominal | 5 A |
| Tipo de aplicación | Protección de secuencia cero (detección de falla a tierra) |
| Conductor primario | Estructura tipo barra integrada (diseño con paso de cable) |
| Resistencia térmica | Alta, adecuada para aplicaciones de MT |
| Resistencia dinámica | Robusta para condiciones de falla del sistema |
| Ambiente de instalación | Solo interior |
| Terminales secundarios | K1 / K2 |
| Relé recomendado | DD11/60 |
Designación del modelo
- L: Transformador de corriente (TC)
- J: Aplicación de protección a tierra (detección de secuencia cero)
- M: Estructura tipo barra (diseño con paso de cable)
- 1 / 2 / 3: Código de clase de tensión y designación de corriente nominal
- 3L: Variante de capacidad extendida (mayor capacidad de corriente primaria)

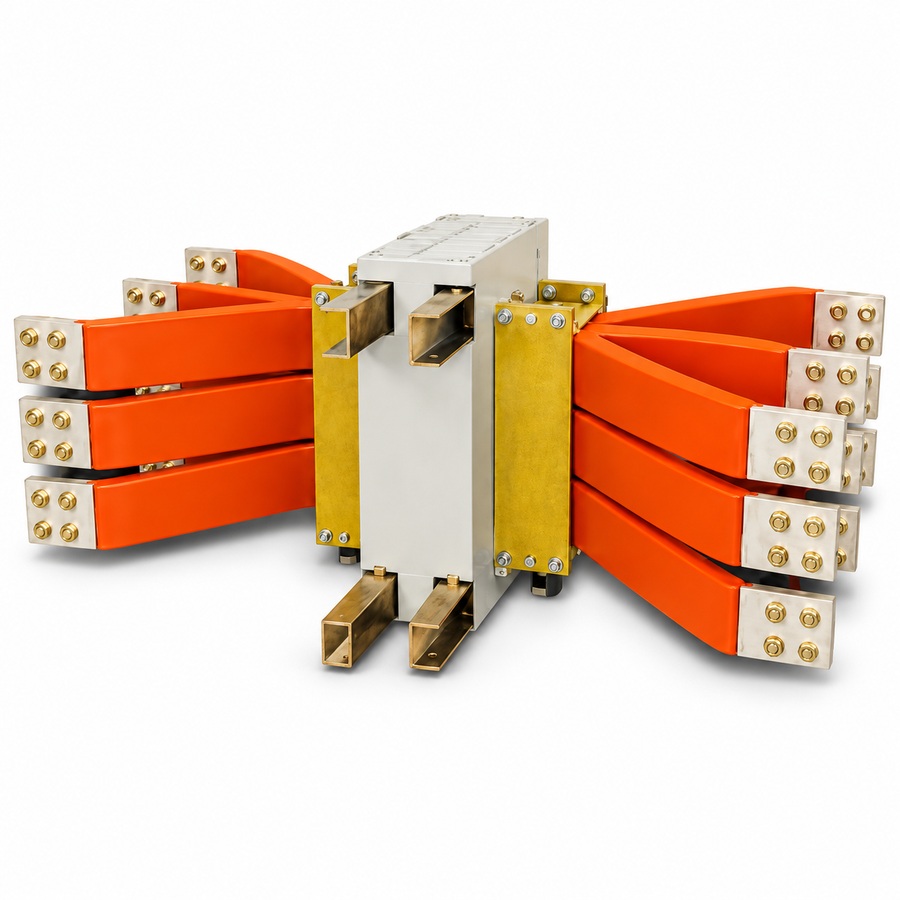

Construcción
La serie LJM emplea una configuración tipo barra con un recorrido integrado para el conductor primario, lo que permite una instalación directa con paso de cable. Esto elimina la necesidad de terminales primarios discretos, reduciendo la complejidad y mejorando la fiabilidad. El núcleo magnético de tipo anular está optimizado específicamente para la detección de corriente de secuencia cero, asegurando una respuesta precisa durante eventos de falla a tierra.
Los sistemas de aislamiento específicos según la clase de tensión protegen los componentes internos, mientras que los terminales secundarios (K1/K2) proporcionan puntos de conexión seguros para relés de protección. El diseño mecánico robusto garantiza un funcionamiento estable en entornos típicos de celdas industriales interiores, con holguras adecuadas para disipación térmica y acceso de mantenimiento.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Solo interior en atmósfera limpia y no corrosiva
- Altitud: Rango estándar; se requiere confirmación técnica para >1000 m
- Temperatura ambiente: -5 °C a +40 °C
- Humedad relativa: <=95% a 25 °C
- Restricciones ambientales: Sin gases corrosivos, polvo conductor, vapores explosivos ni vibraciones severas
Datos técnicos
| Modelo | Tensión del sistema (kV) |
Frecuencia (Hz) |
Corriente secundaria (A) |
Tipo primario |
|---|---|---|---|---|
| LJM-1 | 6 | 50/60 | 5 | Tipo barra |
| LJM-2 | 10 | 50/60 | 5 | Tipo barra |
| LJM-3 | 15 | 50/60 | 5 | Tipo barra |
| LJM-3L | 15 | 50/60 | 5 | Tipo barra (capacidad extendida) |
Instalación y cableado
Diagrama de instalación
Instale el transformador LJM en celdas interiores o centros de control de motores con ventilación adecuada. Haga pasar todos los cables o barras trifásicas por la abertura central respetando la secuencia de fases correcta para garantizar una suma adecuada del flujo de secuencia cero. Conecte los terminales secundarios K1 y K2 al relé de secuencia cero mediante cableado de sección apropiada, observando la polaridad para un funcionamiento correcto del relé.
Dimensiones exteriores
| Modelo | Diámetro de abertura (mm) |
Altura total (mm) |
Patrón de agujeros de montaje (mm) |
|---|---|---|---|
| LJM-1 / LJM-2 / LJM-3 | Φ80 | 180 | 120 × 120 |
| LJM-3L | Φ100 | 210 | 140 × 140 |
Selección y preguntas frecuentes
Guía de selección
- Seleccione LJM-1 para 6 kV, LJM-2 para 10 kV o LJM-3/LJM-3L para 15 kV, y luego confirme los requisitos del proyecto en cuanto a aislamiento y resistencia a cortocircuitos.
- Verifique las dimensiones totales del grupo de conductores frente a la abertura de 80 mm de los modelos LJM-1/2/3 o la abertura de 100 mm del LJM-3L, incluyendo holguras de aislamiento.
- Confirme que el relé de secuencia cero conectado acepte una corriente secundaria de 5 A y que su rango de disparo coincida con la corriente calculada de falla a tierra.
- Obtenga los datos específicos del modelo sobre corriente térmica, corriente dinámica, carga admisible, nivel de aislamiento y dimensiones antes de finalizar la coordinación de la protección.
- Verifique las condiciones ambientales interiores, el enrutamiento de todas las fases y de la pantalla/tierra, la polaridad K1/K2, el patrón de montaje y la provisión de cortocircuito/puesta a tierra del secundario.
Preguntas frecuentes
P1: ¿Para qué se utiliza el TC de secuencia cero tipo barra LJM?
Proporciona una señal de corriente residual para detectar fallas monofásicas a tierra en generadores, motores, alimentadores de distribución y celdas interiores a 6 kV, 10 kV o 15 kV.
P2: ¿Qué modelo LJM corresponde a cada clase de tensión?
El LJM-1 está destinado a 6 kV, el LJM-2 a 10 kV y los modelos LJM-3 o LJM-3L a 15 kV. La selección final también debe confirmar los datos del proyecto sobre aislamiento y resistencia a cortocircuitos.
P3: ¿Cuál es la diferencia entre LJM-3 y LJM-3L?
Ambos sirven para aplicaciones de 15 kV, pero el LJM-3L es la variante de capacidad extendida con una abertura de 100 mm; el LJM-3 utiliza la abertura estándar de 80 mm.
P4: ¿Requiere el LJM una conexión eléctrica primaria?
No se utilizan terminales primarios separados del TC. Los cables o barras de fase protegidos atraviesan la abertura central y actúan como conductores primarios.
P5: ¿Qué relé y corriente secundaria se utilizan?
La corriente secundaria estándar es de 5 A y la recomendación publicada es el relé DD11/60 o un relé equivalente de secuencia cero con características compatibles de entrada, carga admisible y ajuste de disparo.
P6: ¿Qué conductores atraviesan la abertura?
Todos los conductores de fase del circuito protegido deben atravesar juntos en la misma dirección. El enrutamiento del neutro, pantalla, armadura y tierra debe seguir el esquema de protección para preservar la correcta suma residual.
P7: ¿Cómo debe manejarse el secundario durante el mantenimiento?
Nunca deje K1/K2 en circuito abierto mientras pueda circular corriente primaria. Asegure el circuito, cortocircuite el secundario mediante un borne aprobado y aplique la puesta a tierra de un solo punto antes de desconectar el relé.
